Eido S40 Wandwinkel Glas-Wand 90° innen, flächenbündig mit Senklochbohrung, 8 mm ESG, Art.Nr. 400002

Eido S40 Wandwinkel Glas-Wand 90° innen für feststehende Glasscheiben

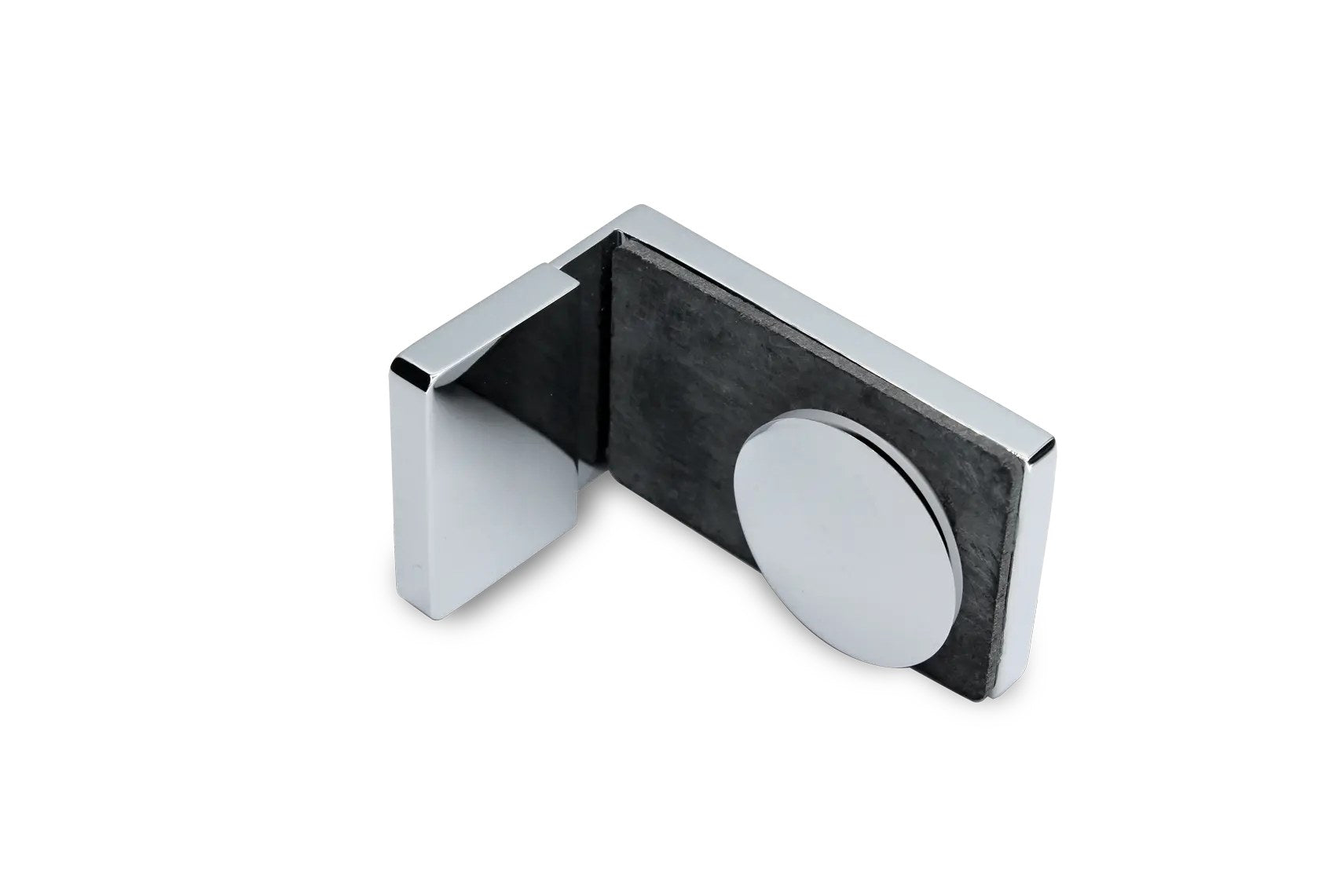

Mit dem Wandwinkel 400002 befestigen Sie eine feststehende Glasscheibe im rechten Winkel an der Wand. Die Befestigungslasche zeigt dabei nach innen, also zur Dusche hin. Der Winkel sitzt flächenbündig im Glas und wird über eine konische Senklochbohrung gehalten, die Verschraubung ist verdeckt. Innen bleibt die Glasfläche glatt.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieser Beschlag wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie den Winkel deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß und setzen die Bohrung nach dem angegebenen Bohrbild.

Vorteile und Eigenschaften

• Flächenbündige Glasbefestigung: der Winkel schließt bündig mit der Glasoberfläche ab, die Verschraubung ist verdeckt.
• Nicht seitengebunden: ein Artikel für links und rechts.
• Zwei Verstellwege: plus minus 2,5 mm im Konus und plus minus 4,0 mm im Langloch der Wandplatte.
• Verschraubung im Langloch mit Abdeckung: die Wandschrauben verschwinden hinter einer Kappe.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Nur eine Bohrung je Scheibe: kein Randausschnitt, dadurch weniger Bearbeitung am Glas.

Technische Daten

• Produkt: Eido S40 Wandwinkel Glas-Wand 90°, Befestigungslasche innen
• Hersteller-Artikelnummer: 400002
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung
• Verwendung: links und rechts, nicht seitengebunden
• Verstellbarkeit im Konus: plus minus 2,5 mm
• Verstellbarkeit im Langloch: plus minus 4,0 mm
• Verpackungseinheit: 2 Stück, einzeln bestellbar

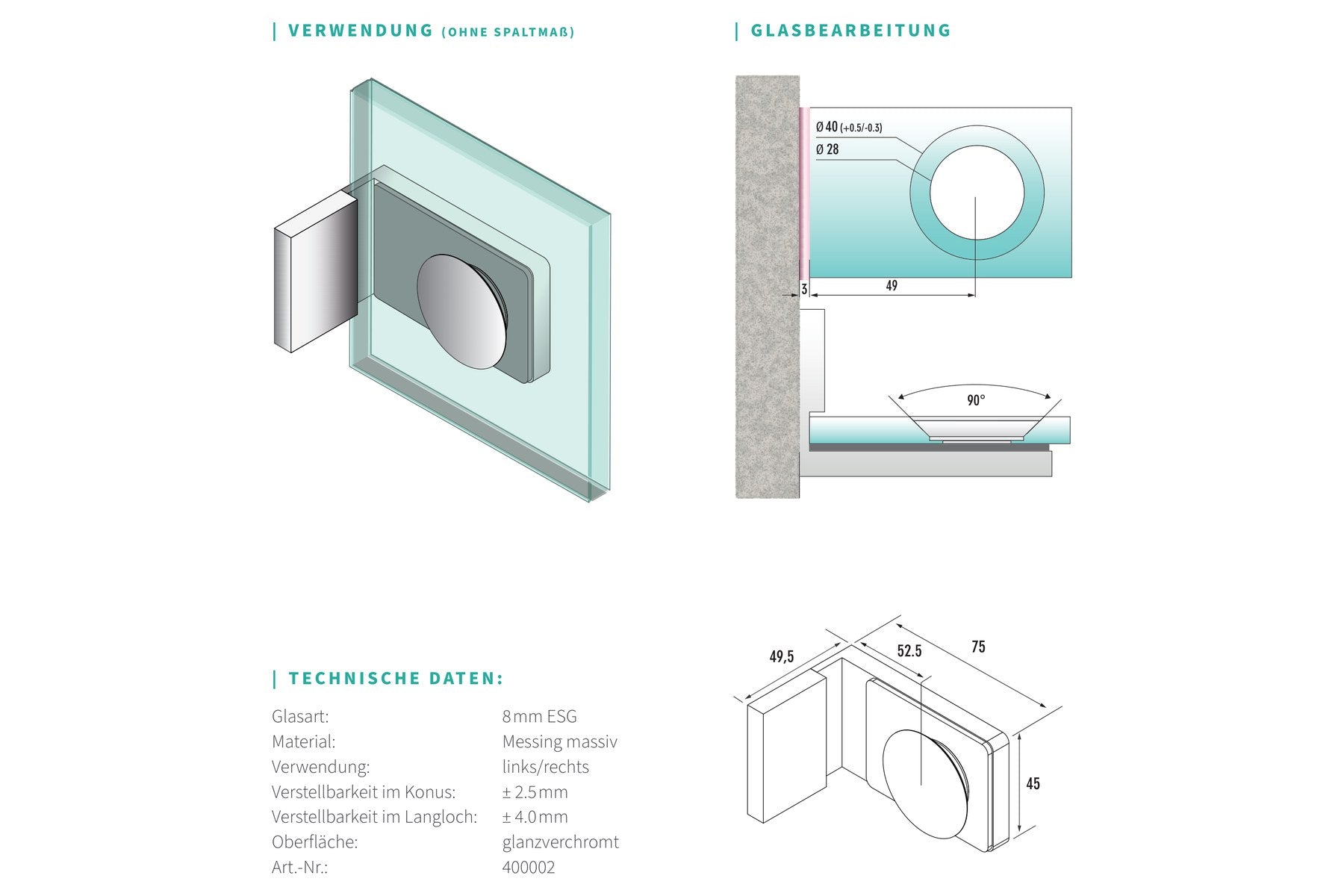

Bohrbild für Ihren Glaszuschnitt

Der Wandwinkel braucht eine konische Senklochbohrung im Festteil. Die Senkung hat einen Durchmesser von 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, der Durchgang misst 28 mm. Die Lochmitte liegt 49 mm von der Wandkante entfernt, die Fuge zwischen Glas und Wand beträgt 3 mm.

Wichtig für die Zeichnung: Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Zeigt Ihre Zeichnung die Außenansicht, liegt die Senkung auf der Rückseite der dargestellten Ansicht. Vermerken Sie die Ansichtsrichtung, damit die Glaserei die Senkung nicht spiegelverkehrt setzt.

Wie viele Wandwinkel Sie brauchen, hängt von der Höhe und Breite des Festteils ab. Üblich sind zwei bis drei Stück je Scheibe.

Innen oder außen?

Beim 400002 zeigt die Befestigungslasche nach innen, zur Dusche hin. Soll die Lasche von der Dusche weg zeigen, wählen Sie den Wandwinkel 400001 aus derselben Serie. Beide Winkel nutzen dasselbe Bohrbild und lassen sich in einer Dusche kombinieren.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu. Zum Abdichten des Wandanschlusses empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Winkelverbinder Glas-Glas 90° (400005), Winkelverbinder Glas-Glas 270° (400007), Längsverbinder 180° (400009)

Drehtür aufhängen: Glas-Wand 90° außen (401001), Glas-Wand 90° innen (401002), Glas-Glas 90° (401004), Glas-Glas 180° (401005), Glas-Glas 180° überlappend (401006)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN links (402001), Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003), Glas-Glas DIN rechts (402006)

Pendelnd, in beide Richtungen: Glas-Wand 90° (403001), Glas-Glas 180° (403002)
