Eido S40 Hebe-Senk-Scharnier Glas-Glas 180°, DIN rechts, 8 mm ESG, Art.Nr. 402006

DIN rechts oder DIN links? So bestimmen Sie die richtige Ausführung: Stellen Sie sich so vor die Tür, dass sie sich beim Öffnen zu Ihnen bewegt. Sitzen die Scharniere von dort gesehen rechts, brauchen Sie die Ausführung DIN rechts. Sitzen sie links, wählen Sie DIN links, Art.Nr. 402003.

Eido S40 Hebe-Senk-Scharnier Glas-Glas 180° DIN rechts

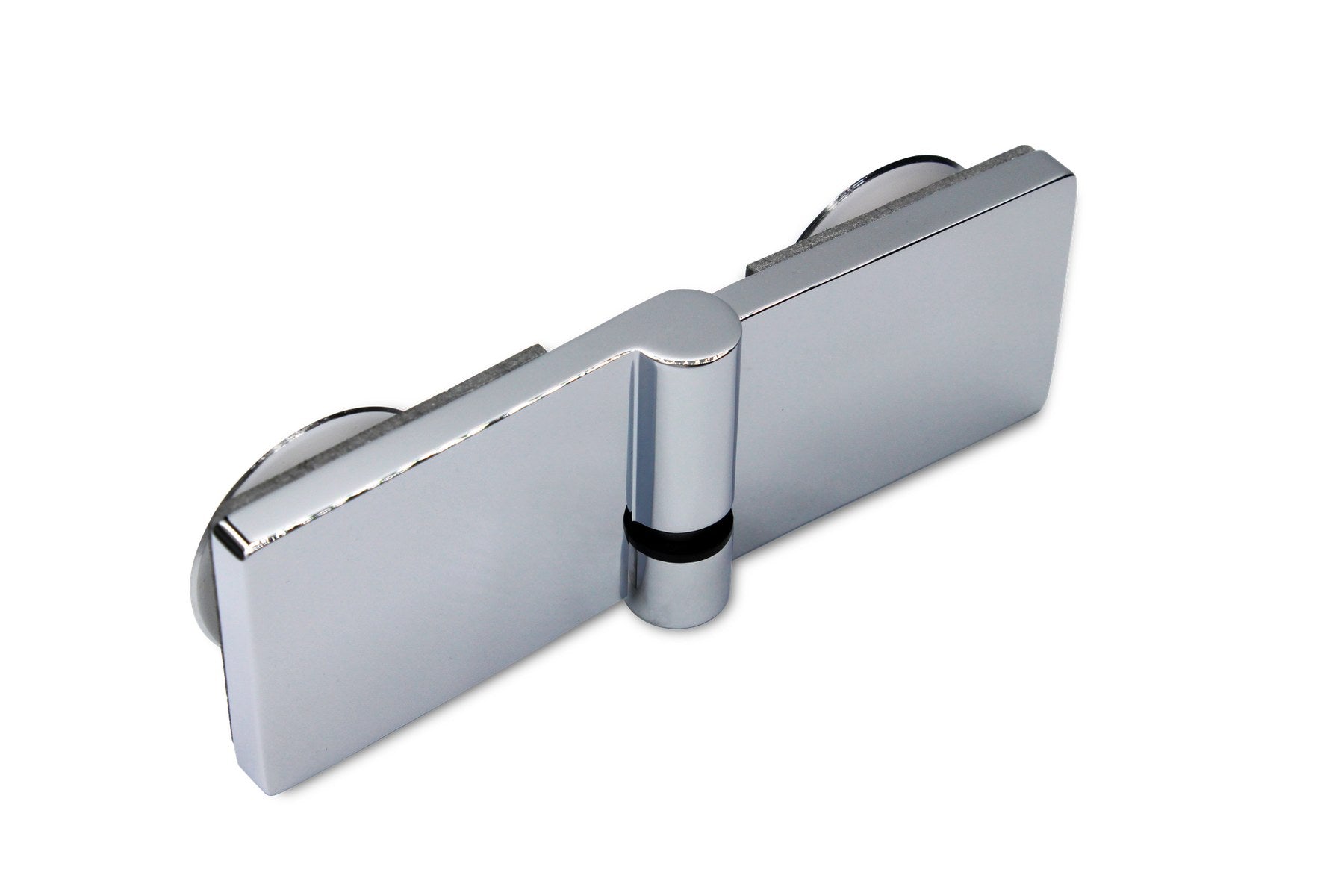

Mit dem Scharnier 402006 hängen Sie eine rahmenlose Duschtür direkt an ein feststehendes Glasteil, in einer 180°-Flucht und mit Hebe-Senk-Mechanik. Die Tür hebt sich beim Öffnen um 4 mm an und senkt sich beim Schließen wieder ab, sodass die untere Dichtung nicht schleift. Ein Wandanschluss am Türelement ist nicht nötig, beide Scheiben stehen in einer Linie.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieses Scharnier wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie das Scharnier deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß und setzen die Bohrungen nach dem angegebenen Bohrbild.

Vorteile und Eigenschaften

• Hebe-Senk-Mechanik mit 4 mm Abhebung: die Tür hebt sich beim Öffnen an, die untere Dichtung schleift nicht.
• Nullage einstellbar: die Schließstellung der Tür lässt sich nach der Montage justieren.
• Mit Aushebelschutz: die Tür kann nicht unbeabsichtigt aus dem Beschlag gehoben werden.
• Flächenbündige Glasbefestigung: das Scharnier schließt bündig mit beiden Glasoberflächen ab, die Verschraubung ist verdeckt.
• Ohne Wandanschluss am Türelement: Tür und Festteil bilden eine durchgehende Glasfläche.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Bis 1.000 mm Türbreite und 50 kg: bei Verwendung von zwei Scharnieren je Tür.

Technische Daten

• Produkt: Eido S40 Hebe-Senk-Duschtürscharnier Glas-Glas 180°
• Hersteller-Artikelnummer: 402006
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung
• Ausführung: DIN rechts, nach außen öffnend
• Abhebung: 4 mm
• Max. Türbreite: 1.000 mm (mit 2 Scharnieren)
• Max. Türgewicht: 50 kg (mit 2 Scharnieren)
• Verstellbarkeit im Konus: plus minus 2,5 mm
• Empfohlene Dichtung: Mitteldichtprofil 180°
• Verpackungseinheit: 2 Stück, einzeln bestellbar

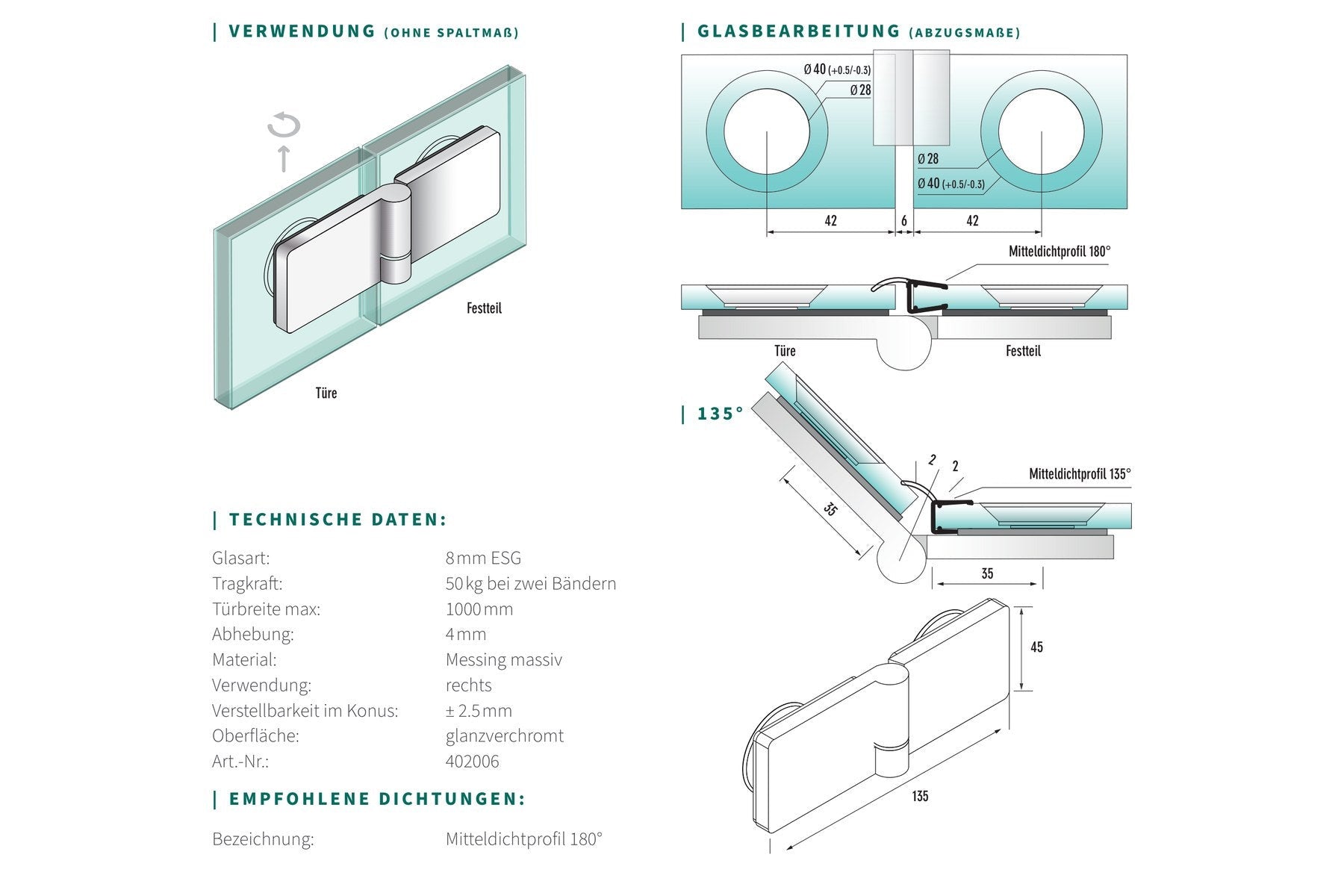

Bohrbild für Ihren Glaszuschnitt

Das Scharnier braucht je Scheibe eine konische Senklochbohrung, also eine Bohrung in Tür und Festteil. Senkung Durchmesser 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, Durchgang 28 mm. Die Lochmitte liegt in beiden Scheiben 42 mm von der Stoßkante entfernt, die Fuge zwischen Tür und Festteil beträgt 6 mm.

Wichtig für die Zeichnung: Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Zeigt Ihre Zeichnung die Außenansicht, liegt die Senkung auf der Rückseite der dargestellten Ansicht.

Pro Tür werden in der Regel zwei Scharniere eingesetzt, beide in derselben DIN-Ausführung. Das ergibt vier Bohrungen, zwei in der Tür und zwei im Festteil. Ist das Festteil höher als die Tür, wächst das untere Bandmaß am Festteil um die Höhendifferenz, damit die Bänder fluchten.

Was die Hebe-Senk-Mechanik bringt

Ohne Hebe-Senk muss zwischen Türunterkante und Boden ein Spalt bleiben, damit die Dichtung beim Schwenken nicht schleift. Dieser Spalt lässt Wasser durch. Die Hebe-Senk-Mechanik löst das: Beim Öffnen steigt die Tür um 4 mm, beim Schließen legt sie sich wieder ab. So können Sie die Tür tiefer setzen und trotzdem frei schwenken.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu, für eine Tür mit zwei Scharnieren sind das vier Bohrungen. Das Festteil hält der Wandwinkel 400002 aus derselben Serie an der Wand. Ohne Hebe-Senk-Mechanik ist das Scharnier 401005 die einfachere Alternative. Zum Abdichten der Anschlüsse empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Wandwinkel 90° innen (400002), Winkelverbinder Glas-Glas 90° (400005), Winkelverbinder Glas-Glas 270° (400007), Längsverbinder 180° (400009)

Drehtür aufhängen: Glas-Wand 90° außen (401001), Glas-Wand 90° innen (401002), Glas-Glas 90° (401004), Glas-Glas 180° (401005), Glas-Glas 180° überlappend (401006)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN links (402001), Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003)

Pendelnd, in beide Richtungen: Glas-Wand 90° (403001), Glas-Glas 180° (403002)
