Eido S40 Scharnier Glas-Glas 90°, bis 270° öffnend, 8 mm ESG, Art.Nr. 401004

Eido S40 Scharnier Glas-Glas 90° für die Tür über Eck

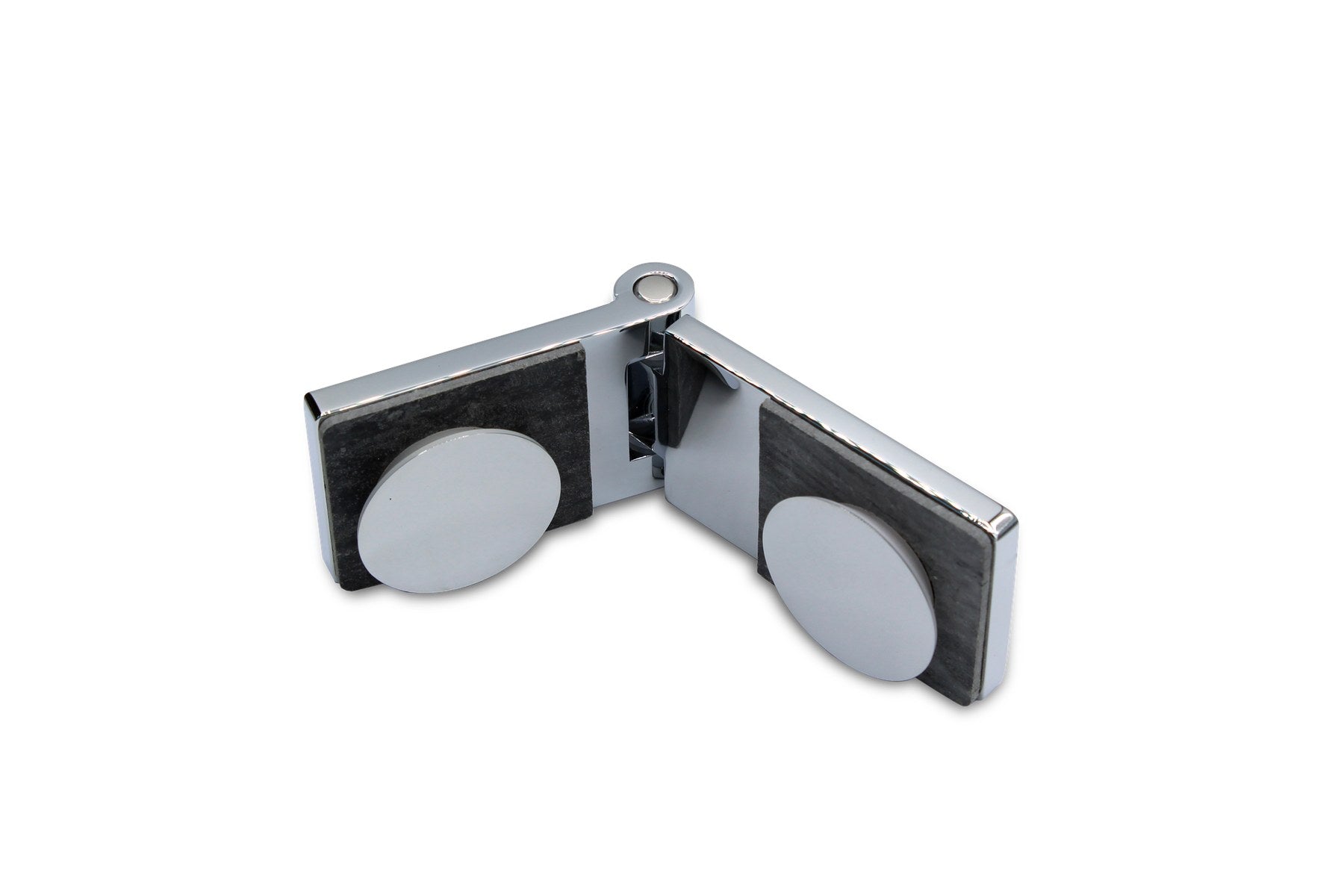

Mit dem Scharnier 401004 hängen Sie eine rahmenlose Duschtür im rechten Winkel an ein feststehendes Glasteil, also über Eck statt in einer Flucht. Die Tür öffnet nach außen und schwenkt dabei bis zu 270° weit auf, was den Einstieg großzügig freigibt. Das Scharnier sitzt flächenbündig in beiden Scheiben und wird über konische Senklochbohrungen gehalten.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieses Scharnier wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie das Scharnier deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß und setzen die Bohrungen nach dem angegebenen Bohrbild.

Vorteile und Eigenschaften

• Öffnet bis 270°: die Tür schwenkt weit auf und legt sich fast an das Nachbarglas an.
• Flächenbündige Glasbefestigung: das Scharnier schließt bündig mit der Glasoberfläche ab, die Verschraubung ist verdeckt.
• Nicht seitengebunden: ein Artikel für links und rechts.
• Verstellbarkeit im Konus von plus minus 2,5 mm: die Tür lässt sich nach der Montage präzise ausrichten.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Bis 1.000 mm Türbreite und 50 kg: bei Verwendung von zwei Scharnieren je Tür.

Technische Daten

• Produkt: Eido S40 Duschtürscharnier Glas-Glas 90°
• Hersteller-Artikelnummer: 401004
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung
• Max. Türbreite: 1.000 mm (mit 2 Scharnieren)
• Max. Türgewicht: 50 kg (mit 2 Scharnieren)
• Öffnungsrichtung: nach außen, bis 270°
• Verwendung: links und rechts, nicht seitengebunden
• Verstellbarkeit im Konus: plus minus 2,5 mm
• Empfohlene Dichtung: Streifdichtung 8 mm
• Verpackungseinheit: 2 Stück, einzeln bestellbar

Bohrbild für Ihren Glaszuschnitt

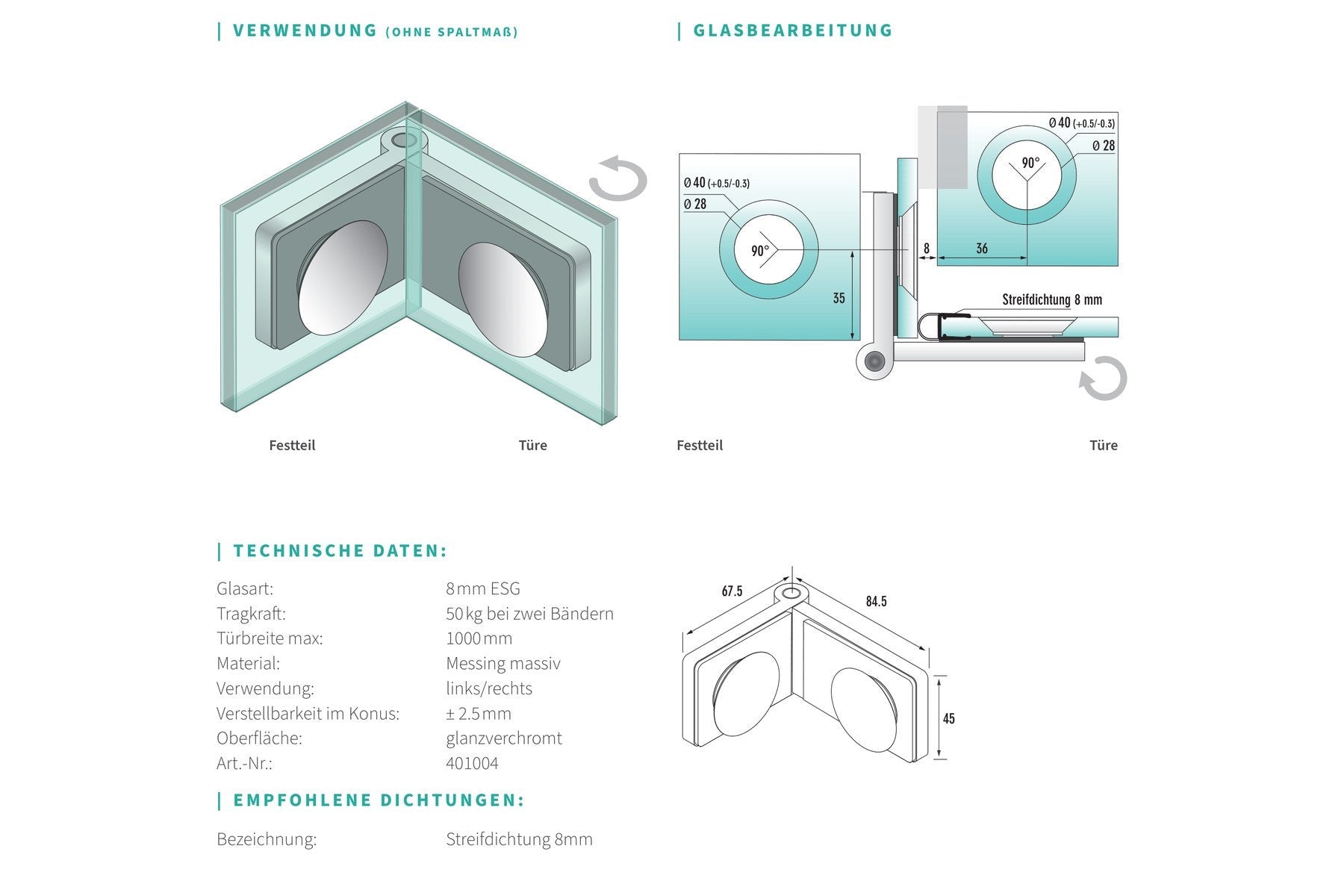

Das Scharnier braucht je Scheibe eine konische Senklochbohrung, also eine Bohrung in Tür und Festteil. Senkung Durchmesser 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, Durchgang 28 mm. Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Den genauen Randabstand entnehmen Sie der Fertigungszeichnung, die wir zu Ihrem Glaszuschnitt erstellen.

Pro Tür werden in der Regel zwei Scharniere eingesetzt, das ergibt vier Bohrungen. Die übliche Höhenlage ist 250 mm von Oberkante und 250 mm von Unterkante.

Über Eck oder in einer Flucht?

Das 401004 ist die Wahl, wenn Tür und Festteil im rechten Winkel zueinander stehen. Stehen beide in einer Flucht, brauchen Sie das Scharnier 401005 mit 180° aus derselben Serie.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu, für eine Tür mit zwei Scharnieren sind das vier Bohrungen. Steht neben der Tür ein zweites Festteil über Eck, verbindet der Winkelverbinder 400005 die beiden festen Scheiben. Für die seitliche Abdichtung eignet sich die Ballondichtung Art.Nr. 5042. Zum Abdichten der Anschlüsse empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Wandwinkel 90° innen (400002), Winkelverbinder Glas-Glas 90° (400005), Winkelverbinder Glas-Glas 270° (400007), Längsverbinder 180° (400009)

Drehtür aufhängen: Glas-Wand 90° außen (401001), Glas-Wand 90° innen (401002), Glas-Glas 180° (401005), Glas-Glas 180° überlappend (401006)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN links (402001), Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003), Glas-Glas DIN rechts (402006)

Pendelnd, in beide Richtungen: Glas-Wand 90° (403001), Glas-Glas 180° (403002)
