Eido S40 Hebe-Senk-Scharnier Glas-Wand 90°, DIN links, 8 mm ESG, Art.Nr. 402001

DIN links oder DIN rechts? So bestimmen Sie die richtige Ausführung: Stellen Sie sich so vor die Tür, dass sie sich beim Öffnen zu Ihnen bewegt. Sitzen die Scharniere von dort gesehen links, brauchen Sie die Ausführung DIN links. Sitzen sie rechts, wählen Sie DIN rechts, Art.Nr. 402004.

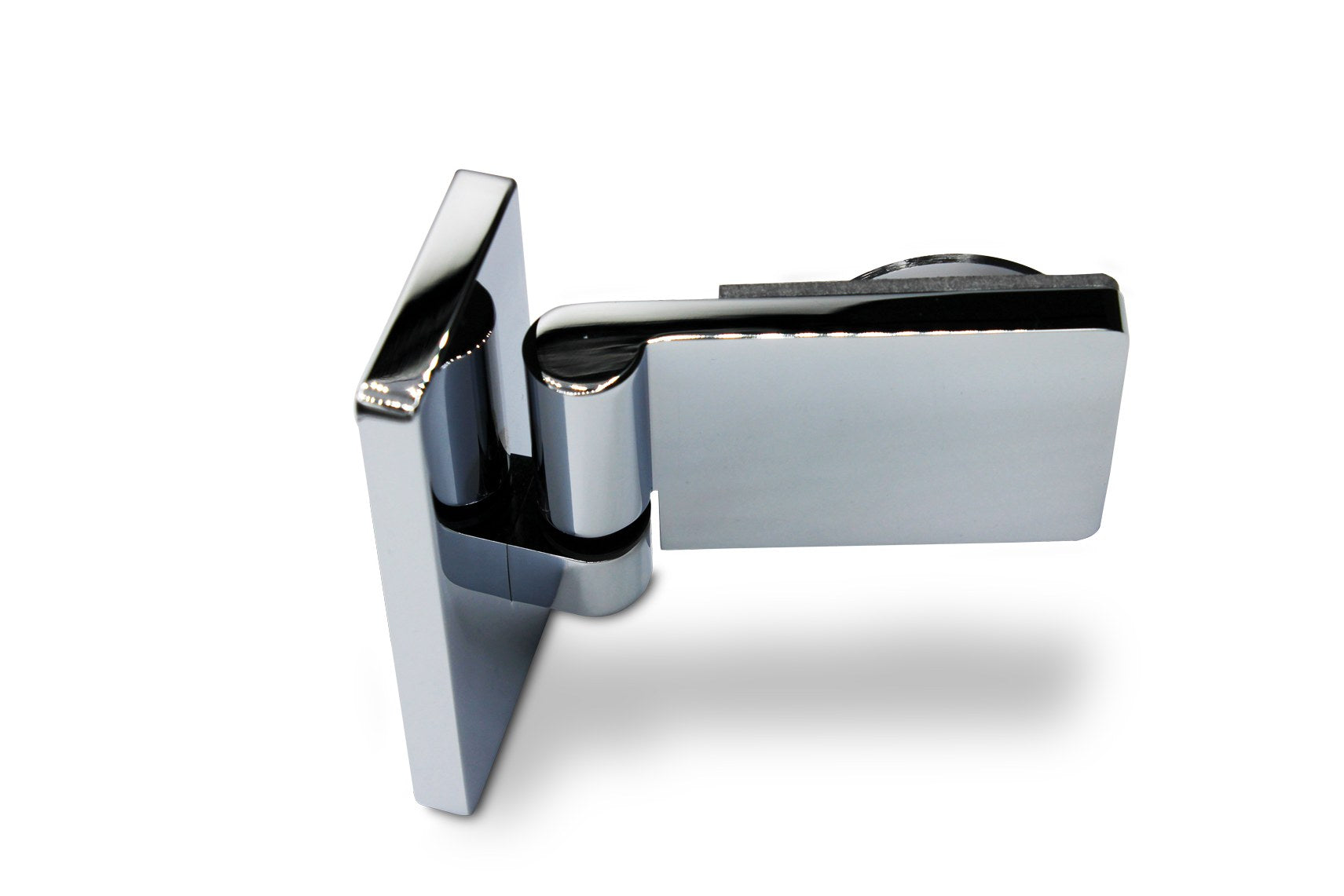

Eido S40 Hebe-Senk-Scharnier Glas-Wand 90° DIN links

Mit dem Scharnier 402001 hängen Sie eine rahmenlose Duschtür an der Wand auf und bekommen zugleich eine Hebe-Senk-Mechanik. Die Tür hebt sich beim Öffnen um 4 mm an und senkt sich beim Schließen wieder ab. Dadurch schleift die untere Dichtung nicht über den Boden oder die Duschwannenkante, und im geschlossenen Zustand dichtet die Tür trotzdem eng ab. Das macht den Beschlag zur guten Wahl für bodenebene und barrierefreie Duschen.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieses Scharnier wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie das Scharnier deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß und setzen die Bohrung nach dem angegebenen Bohrbild.

Vorteile und Eigenschaften

• Hebe-Senk-Mechanik mit 4 mm Abhebung: die Tür hebt sich beim Öffnen an, die untere Dichtung schleift nicht.
• Nullage einstellbar: die Schließstellung der Tür lässt sich nach der Montage justieren.
• Mit Aushebelschutz: die Tür kann nicht unbeabsichtigt aus dem Beschlag gehoben werden.
• Flächenbündige Glasbefestigung: das Scharnier schließt bündig mit der Glasoberfläche ab, die Verschraubung ist verdeckt.
• Wandverschraubung im Langloch mit Abdeckung: kleine Wandtoleranzen lassen sich ausgleichen.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Bis 1.000 mm Türbreite und 50 kg: bei Verwendung von zwei Scharnieren je Tür.

Technische Daten

• Produkt: Eido S40 Hebe-Senk-Duschtürscharnier Glas-Wand 90°
• Hersteller-Artikelnummer: 402001
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung, Wandseite über Anschraubplatte
• Ausführung: DIN links, nach außen öffnend
• Abhebung: 4 mm
• Max. Türbreite: 1.000 mm (mit 2 Scharnieren)
• Max. Türgewicht: 50 kg (mit 2 Scharnieren)
• Verstellbarkeit im Konus: plus minus 2,5 mm
• Empfohlene Dichtung: Streifdichtung 13 mm
• Verpackungseinheit: 2 Stück, einzeln bestellbar

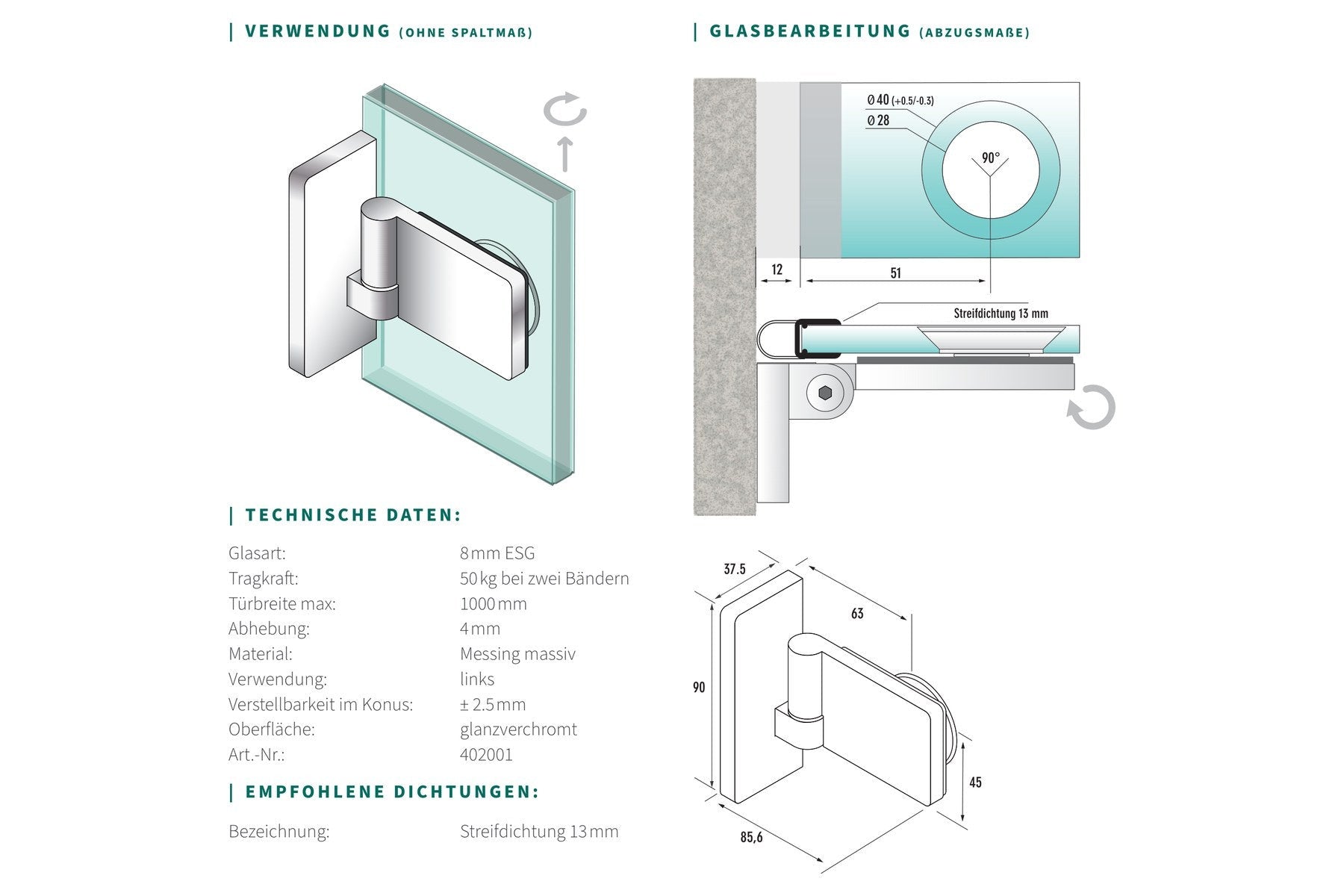

Bohrbild für Ihren Glaszuschnitt

Gebohrt wird nur die Tür, die Wandseite trägt eine Anschraubplatte. Je Scharnier braucht die Tür eine konische Senklochbohrung: Senkung Durchmesser 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, Durchgang 28 mm. Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Den genauen Randabstand entnehmen Sie der Fertigungszeichnung, die wir zu Ihrem Glaszuschnitt erstellen.

Pro Tür werden in der Regel zwei Scharniere eingesetzt, beide in derselben DIN-Ausführung. Die übliche Höhenlage ist 250 mm von Oberkante und 250 mm von Unterkante.

Was die Hebe-Senk-Mechanik bringt

Ohne Hebe-Senk muss zwischen Türunterkante und Boden ein Spalt bleiben, damit die Dichtung beim Schwenken nicht schleift. Dieser Spalt lässt Wasser durch. Die Hebe-Senk-Mechanik löst das: Beim Öffnen steigt die Tür um 4 mm, beim Schließen legt sie sich wieder ab. So können Sie die Tür tiefer setzen und trotzdem frei schwenken. Bei einer bodenebenen Dusche ohne Aufkantung ist das oft der Unterschied zwischen dichter und undichter Ecke.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu. Das Festteil neben der Tür hält der Wandwinkel 400002 aus derselben Serie. Für die seitliche Abdichtung eignet sich die Ballondichtung Art.Nr. 5042. Zum Abdichten des Wandanschlusses empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Wandwinkel 90° innen (400002), Winkelverbinder Glas-Glas 90° (400005), Winkelverbinder Glas-Glas 270° (400007), Längsverbinder 180° (400009)

Drehtür aufhängen: Glas-Wand 90° außen (401001), Glas-Wand 90° innen (401002), Glas-Glas 90° (401004), Glas-Glas 180° (401005), Glas-Glas 180° überlappend (401006)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003), Glas-Glas DIN rechts (402006)

Pendelnd, in beide Richtungen: Glas-Wand 90° (403001), Glas-Glas 180° (403002)
