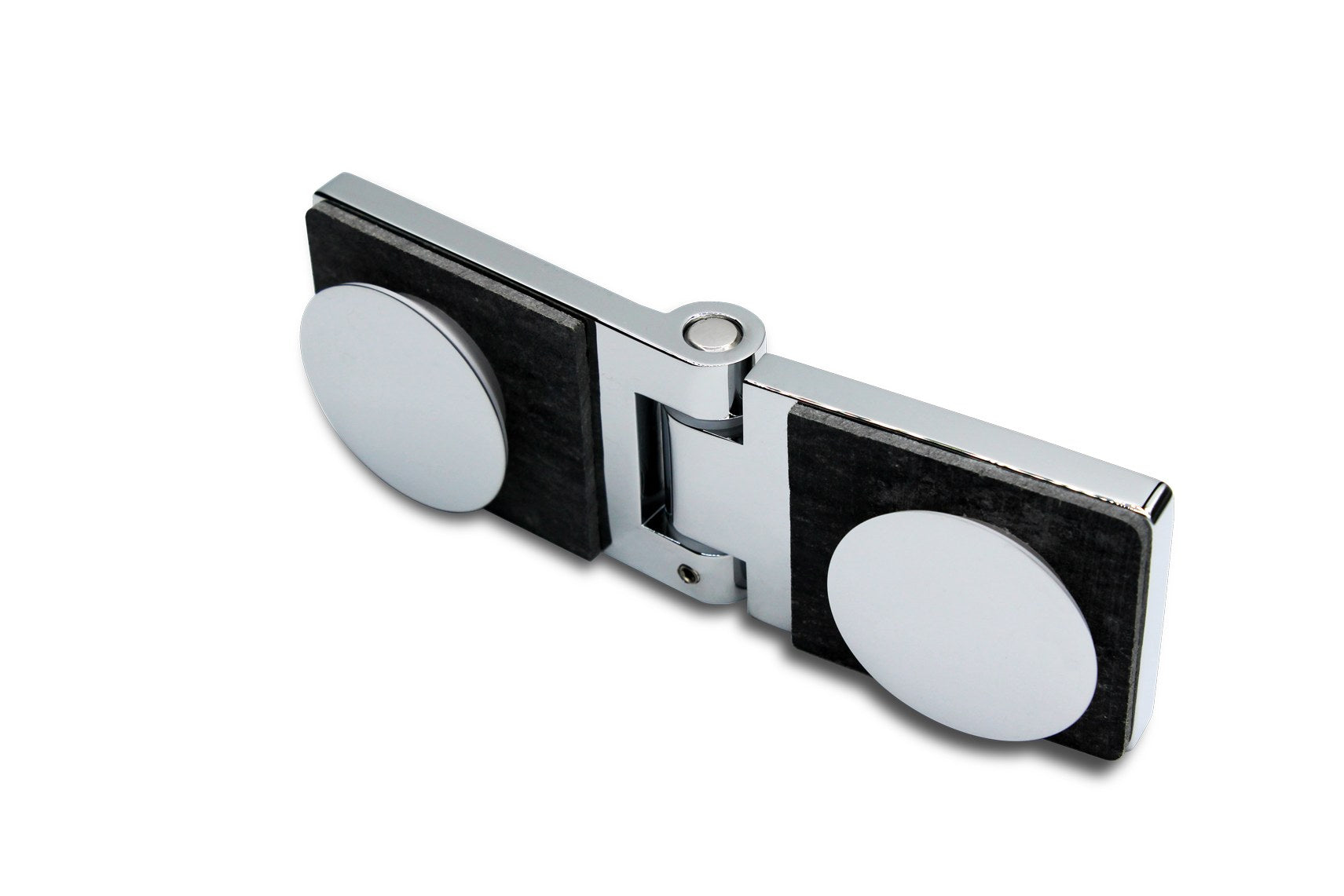

Eido S40 Scharnier Glas-Glas 180°, flächenbündig mit Senklochbohrung, 8 mm ESG, Art.Nr. 401005

Eido S40 Scharnier Glas-Glas 180° für die rahmenlose Duschtür am Festteil

Sie planen eine Glasdusche, bei der die Drehtür direkt an einer feststehenden Glasscheibe hängt, ohne Wandanschluss dazwischen? Das Eido S40 Scharnier 401005 verbindet Festteil und Tür in einer 180°-Flucht. Die Tür öffnet nach außen, das Scharnier sitzt flächenbündig im Glas und wird über eine konische Senklochbohrung befestigt. Innen bleibt die Glasfläche glatt, es gibt keine vorstehenden Kanten, an denen sich Kalk absetzt.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieses Scharnier wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie das Scharnier deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß, die Bohrung setzen wir nach dem hier angegebenen Bohrbild.

Vorteile und Eigenschaften

• Flächenbündige Glasbefestigung: das Scharnier schließt bündig mit der Glasoberfläche ab, die Verschraubung ist verdeckt.
• Nicht seitengebunden: ein Artikel für links und rechts, Sie müssen sich bei der Bestellung nicht auf eine Seite festlegen.
• Verstellbarkeit im Konus von plus minus 2,5 mm: die Tür lässt sich nach der Montage präzise ausrichten.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Bis 1.000 mm Türbreite und 50 kg: bei Verwendung von zwei Scharnieren je Tür.
• Nach außen öffnend bis 180°: am Band liegt die Festteilseite bei 180°, die Türseite bei 90°.
• Nur eine Bohrung je Scheibe: kein Randausschnitt, dadurch weniger Bearbeitung am Glas.

Technische Daten

• Produkt: Eido S40 Duschtürscharnier Glas-Glas 180°
• Hersteller-Artikelnummer: 401005
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung
• Max. Türbreite: 1.000 mm (mit 2 Scharnieren)
• Max. Türgewicht: 50 kg (mit 2 Scharnieren)
• Öffnungsrichtung: nach außen, bis 180°
• Verwendung: links und rechts, nicht seitengebunden
• Verstellbarkeit: im Konus plus minus 2,5 mm
• Empfohlene Dichtung: Mitteldichtprofil 180°
• Verpackungseinheit: 2 Stück, einzeln bestellbar

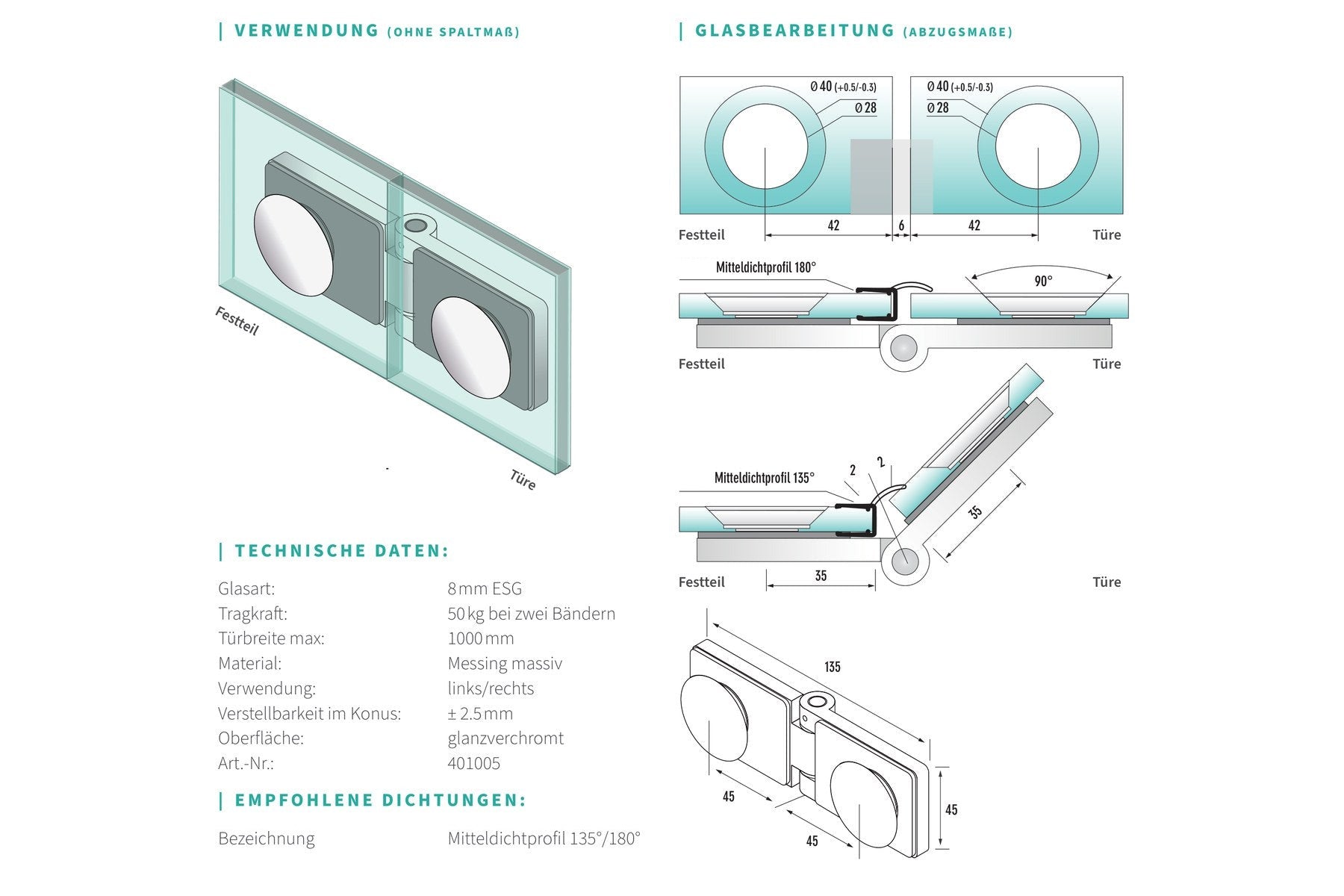

Bohrbild für Ihren Glaszuschnitt

Das Scharnier braucht je Scheibe eine konische Senklochbohrung, also eine Bohrung in Tür und Festteil. Die Senkung hat einen Durchmesser von 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, der Durchgang misst 28 mm. Die Lochmitte liegt sowohl in der Tür als auch im Festteil 42 mm von der Stoßkante entfernt, die Fuge zwischen Tür und Festteil beträgt 6 mm.

Wichtig für die Zeichnung: Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Zeigt Ihre Zeichnung die Außenansicht, liegt die Senkung also auf der Rückseite der dargestellten Ansicht. Vermerken Sie die Ansichtsrichtung, damit die Glaserei die Senkung nicht spiegelverkehrt setzt.

Pro Tür werden in der Regel zwei Scharniere eingesetzt, das ergibt vier Bohrungen, zwei in der Tür und zwei im Festteil. Die übliche Höhenlage ist 250 mm von Oberkante und 250 mm von Unterkante. Ist das Festteil höher als die Tür, wächst das untere Bandmaß am Festteil um die Höhendifferenz, damit die Bänder fluchten.

Einbau und Anwendung

Typischer Einsatz ist eine Dusche, bei der ein Festteil neben der Tür steht und beide Scheiben ohne Wandanschluss verbunden werden. Das Festteil selbst wird über Wandwinkel derselben Serie an der Wand gehalten. Reinigen Sie das Scharnier mit einem weichen Tuch und mildem Reiniger, verzichten Sie auf scheuernde oder säurehaltige Mittel.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu, für eine Tür mit zwei Scharnieren sind das vier Bohrungen. Soll die Tür zusätzlich eine Hebe-Senk-Mechanik bekommen, ist das Hebe-Senk-Scharnier 402003 aus derselben Serie die Alternative. Als Beschlag mit Randausschnitt statt Bohrung finden Sie das Lugano LUG180 im Sortiment. Für die seitliche Abdichtung zwischen Tür und Festteil eignet sich die Ballondichtung Art.Nr. 5042. Zum Abdichten der Wandanschlüsse empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Wandwinkel 90° innen (400002), Winkelverbinder Glas-Glas 90° (400005), Winkelverbinder Glas-Glas 270° (400007), Längsverbinder 180° (400009)

Drehtür aufhängen: Glas-Wand 90° außen (401001), Glas-Wand 90° innen (401002), Glas-Glas 90° (401004), Glas-Glas 180° überlappend (401006)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN links (402001), Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003), Glas-Glas DIN rechts (402006)

Pendelnd, in beide Richtungen: Glas-Wand 90° (403001), Glas-Glas 180° (403002)
