Eido S40 Scharnier Glas-Wand 90°, Wandbefestigung innen, 8 mm ESG, Art.Nr. 401002

Eido S40 Scharnier Glas-Wand 90° mit Wandbefestigung innen

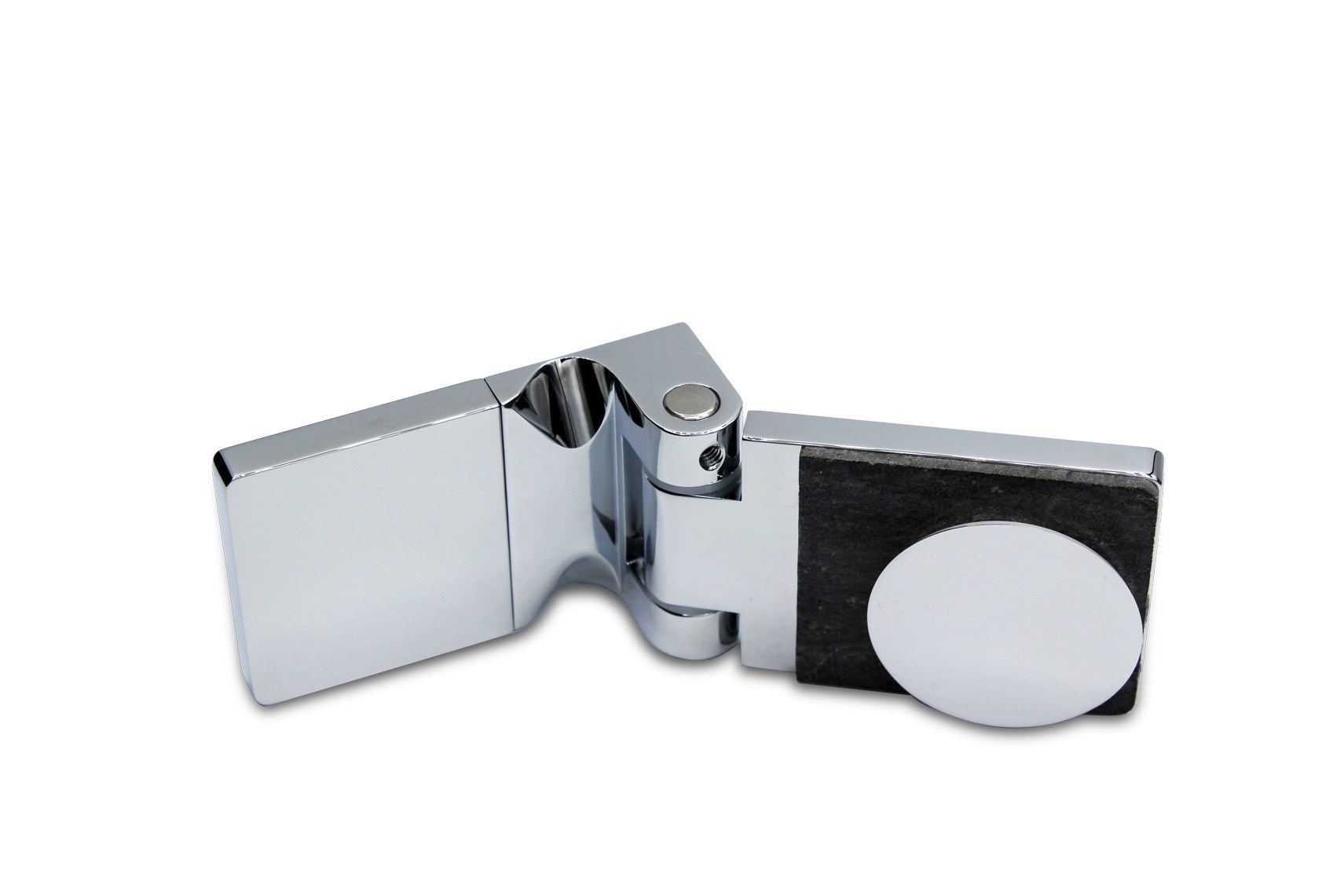

Mit dem Scharnier 401002 hängen Sie eine rahmenlose Duschtür direkt an der Wand auf, wobei die Wandplatte zur Dusche hin verschraubt wird. Die Tür öffnet nach außen. Am Glas sitzt das Scharnier flächenbündig und wird über eine konische Senklochbohrung gehalten, die Verschraubung ist verdeckt.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieses Scharnier wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie das Scharnier deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß und setzen die Bohrung nach dem angegebenen Bohrbild.

Vorteile und Eigenschaften

• Flächenbündige Glasbefestigung: das Scharnier schließt bündig mit der Glasoberfläche ab, die Verschraubung ist verdeckt.
• Nicht seitengebunden: ein Artikel für links und rechts.
• Wandverschraubung innen: von außen ist keine Schraube sichtbar.
• Verstellbarkeit im Konus von plus minus 2,5 mm: die Tür lässt sich nach der Montage präzise ausrichten.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Bis 1.000 mm Türbreite und 50 kg: bei Verwendung von zwei Scharnieren je Tür.

Technische Daten

• Produkt: Eido S40 Duschtürscharnier Glas-Wand 90°, Wandbefestigung innen
• Hersteller-Artikelnummer: 401002
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung, Wandseite über Anschraubplatte
• Max. Türbreite: 1.000 mm (mit 2 Scharnieren)
• Max. Türgewicht: 50 kg (mit 2 Scharnieren)
• Öffnungsrichtung: nach außen
• Verwendung: links und rechts, nicht seitengebunden
• Verstellbarkeit im Konus: plus minus 2,5 mm
• Empfohlene Dichtung: Streifdichtung 13 mm
• Verpackungseinheit: 2 Stück, einzeln bestellbar

Bohrbild für Ihren Glaszuschnitt

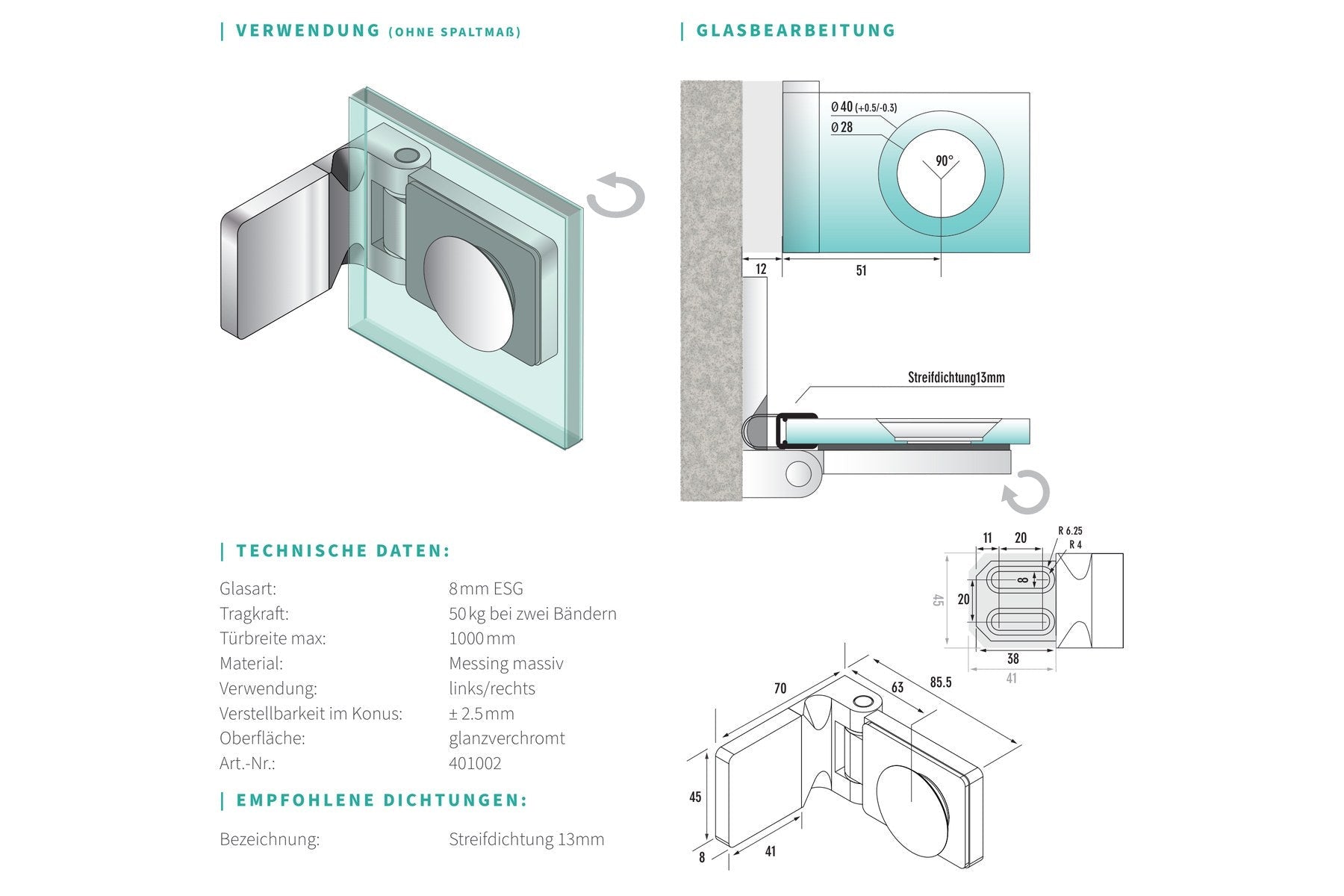

Gebohrt wird nur die Tür, die Wandseite trägt eine Anschraubplatte. Je Scharnier braucht die Tür eine konische Senklochbohrung: Senkung Durchmesser 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, Durchgang 28 mm. Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Den genauen Randabstand entnehmen Sie der Fertigungszeichnung, die wir zu Ihrem Glaszuschnitt erstellen.

Pro Tür werden in der Regel zwei Scharniere eingesetzt. Die übliche Höhenlage ist 250 mm von Oberkante und 250 mm von Unterkante.

Wandbefestigung innen oder außen?

Beim 401002 liegt die Wandverschraubung innen, zur Dusche hin. Soll sie von außen zugänglich sein, wählen Sie das Scharnier 401001 aus derselben Serie. Hängt die Tür an einem Glas-Festteil statt an der Wand, ist das Scharnier 401005 die passende Ausführung.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu. Für die seitliche Abdichtung eignet sich die Ballondichtung Art.Nr. 5042. Zum Abdichten des Wandanschlusses empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Wandwinkel 90° innen (400002), Winkelverbinder Glas-Glas 90° (400005), Winkelverbinder Glas-Glas 270° (400007), Längsverbinder 180° (400009)

Drehtür aufhängen: Glas-Wand 90° außen (401001), Glas-Glas 90° (401004), Glas-Glas 180° (401005), Glas-Glas 180° überlappend (401006)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN links (402001), Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003), Glas-Glas DIN rechts (402006)

Pendelnd, in beide Richtungen: Glas-Wand 90° (403001), Glas-Glas 180° (403002)
