Eido S40 Scharnier Glas-Glas 180° überlappend, 8 mm ESG, Art.Nr. 401006

Eido S40 Scharnier Glas-Glas 180° überlappend

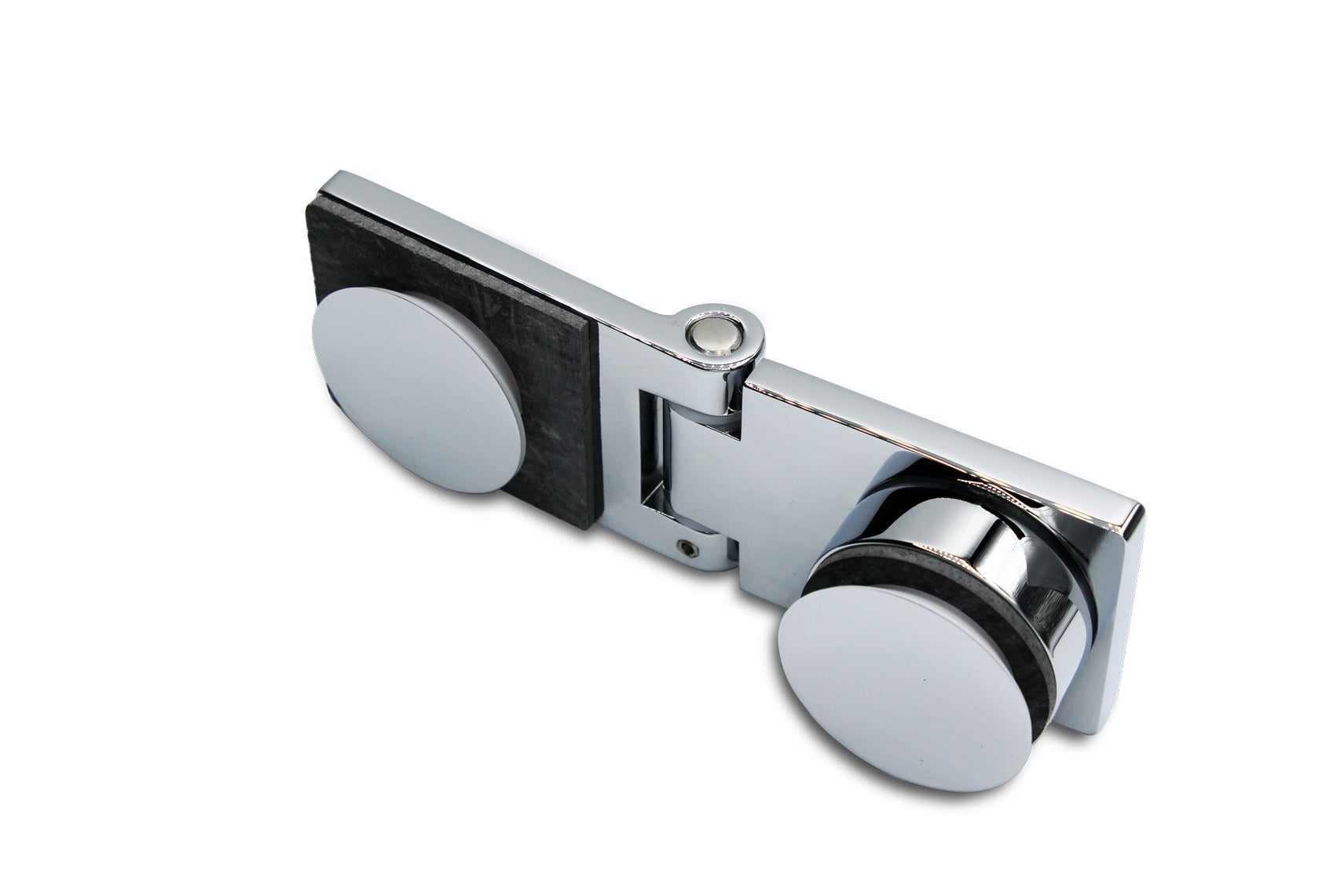

Das Scharnier 401006 verbindet Duschtür und Festteil in einer 180°-Flucht, wobei die Tür das Festteil überlappt statt stumpf daran zu stoßen. Diese Überlappung schließt den Spalt zwischen beiden Scheiben und hält Spritzwasser besser zurück. Das Scharnier sitzt flächenbündig im Glas und wird über konische Senklochbohrungen gehalten.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieses Scharnier wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie das Scharnier deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß und setzen die Bohrungen nach dem angegebenen Bohrbild.

Vorteile und Eigenschaften

• Überlappende Bauweise: die Tür legt sich vor das Festteil, der Spalt zwischen den Scheiben wird geschlossen.
• Flächenbündige Glasbefestigung: das Scharnier schließt bündig mit der Glasoberfläche ab, die Verschraubung ist verdeckt.
• Nicht seitengebunden: ein Artikel für links und rechts.
• Verstellbarkeit im Konus von plus minus 2,5 mm: die Tür lässt sich nach der Montage präzise ausrichten.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Bis 850 mm Türbreite und 40 kg: bei Verwendung von zwei Scharnieren je Tür.

Technische Daten

• Produkt: Eido S40 Duschtürscharnier Glas-Glas 180° überlappend
• Hersteller-Artikelnummer: 401006
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung
• Max. Türbreite: 850 mm (mit 2 Scharnieren)
• Max. Türgewicht: 40 kg (mit 2 Scharnieren)
• Öffnungsrichtung: nach außen
• Verwendung: links und rechts, nicht seitengebunden
• Verstellbarkeit im Konus: plus minus 2,5 mm
• Verpackungseinheit: 2 Stück, einzeln bestellbar

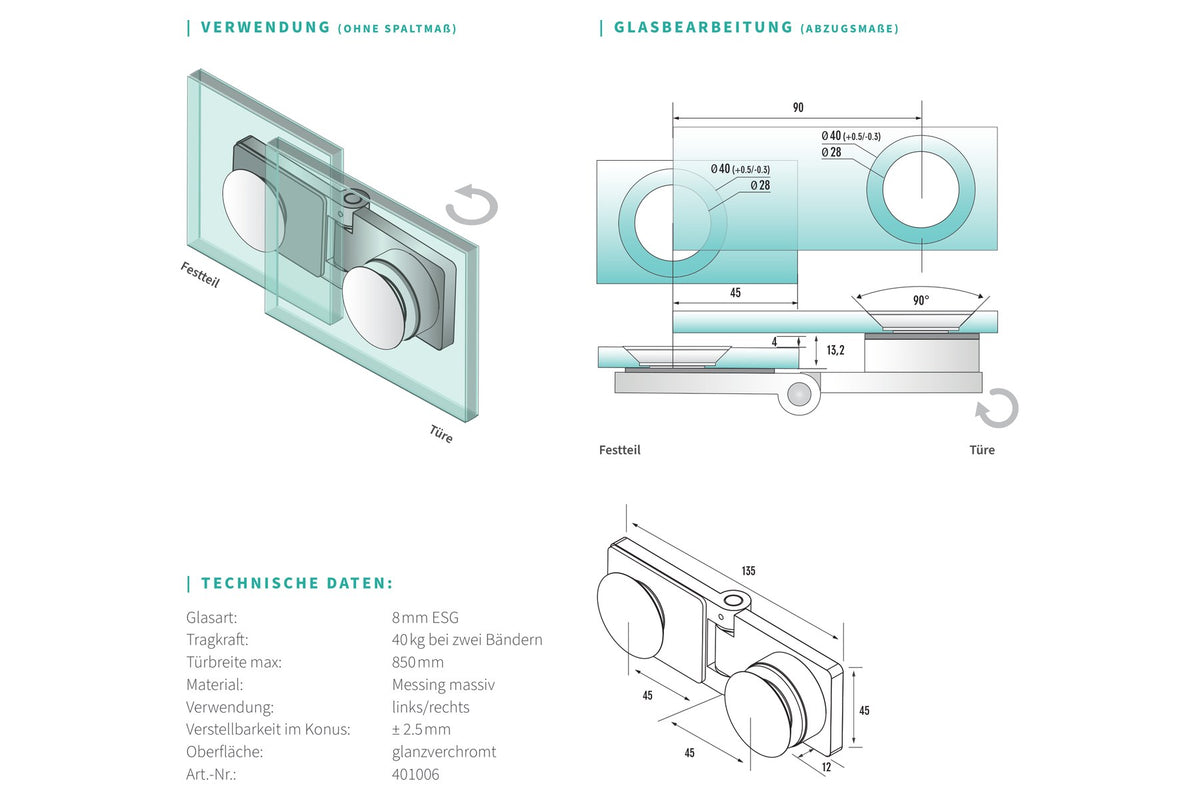

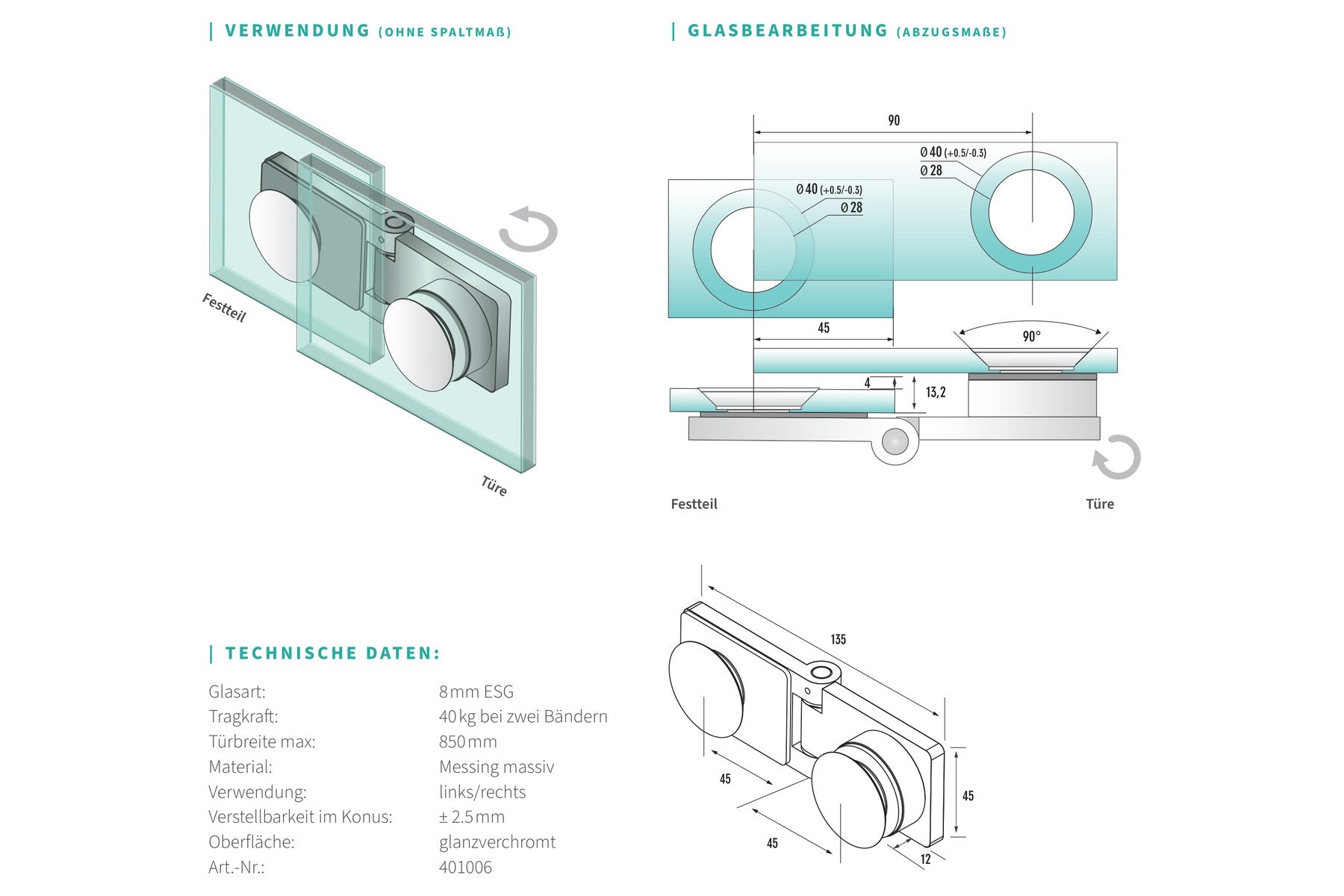

Bohrbild für Ihren Glaszuschnitt

Das Scharnier braucht je Scheibe eine konische Senklochbohrung, also eine Bohrung in Tür und Festteil. Senkung Durchmesser 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, Durchgang 28 mm. Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Weil die Tür das Festteil überlappt, unterscheiden sich die Randabstände in Tür und Festteil. Die genauen Maße entnehmen Sie der Fertigungszeichnung, die wir zu Ihrem Glaszuschnitt erstellen.

Pro Tür werden in der Regel zwei Scharniere eingesetzt, das ergibt vier Bohrungen.

Überlappend oder stumpf?

Das 401006 überlappt und schließt damit den Spalt. Stoßen Tür und Festteil stumpf aneinander, ist das Scharnier 401005 mit 180° die passende Ausführung. Die überlappende Variante trägt etwas weniger, dafür braucht sie keine Mitteldichtung.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu, für eine Tür mit zwei Scharnieren sind das vier Bohrungen. Das Festteil hält der Wandwinkel 400002 aus derselben Serie an der Wand. Zum Abdichten der Anschlüsse empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Wandwinkel 90° innen (400002), Winkelverbinder Glas-Glas 90° (400005), Winkelverbinder Glas-Glas 270° (400007), Längsverbinder 180° (400009)

Drehtür aufhängen: Glas-Wand 90° außen (401001), Glas-Wand 90° innen (401002), Glas-Glas 90° (401004), Glas-Glas 180° (401005)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN links (402001), Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003), Glas-Glas DIN rechts (402006)

Pendelnd, in beide Richtungen: Glas-Wand 90° (403001), Glas-Glas 180° (403002)
