Eido S40 Pendelscharnier Glas-Wand 90°, drehbare Anschraubplatte, 8 mm ESG, Art.Nr. 403001

Eido S40 Pendelscharnier Glas-Wand 90° für die beidseitig schwingende Duschtür

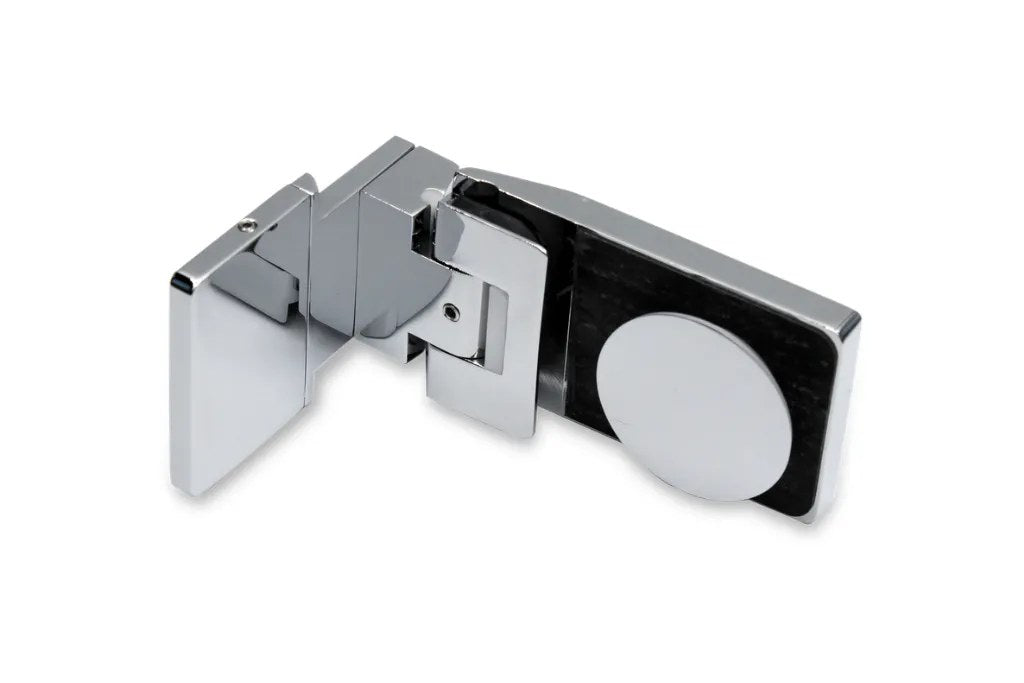

Mit dem Pendelscharnier 403001 hängen Sie eine rahmenlose Duschtür an der Wand auf, die sich in beide Richtungen öffnen lässt, nach innen und nach außen. Die Anschraubplatte ist drehbar, sodass Sie die Schwenkrichtung bei der Montage festlegen. Das Scharnier sitzt flächenbündig im Glas und wird über eine konische Senklochbohrung gehalten.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieses Scharnier wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie das Scharnier deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß und setzen die Bohrung nach dem angegebenen Bohrbild.

Vorteile und Eigenschaften

• Pendelfunktion: die Tür schwingt in beide Richtungen und kehrt selbsttätig in die Schließstellung zurück.
• Drehbare Anschraubplatte: die Schwenkrichtung innen oder außen legen Sie bei der Montage fest.
• Flächenbündige Glasbefestigung: das Scharnier schließt bündig mit der Glasoberfläche ab, die Verschraubung ist verdeckt.
• Nicht seitengebunden: ein Artikel für links und rechts.
• Zwei Verstellwege: plus minus 2,0 mm im Konus und plus minus 4,0 mm im Langloch der Wandplatte.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Bis 900 mm Türbreite und 40 kg: bei Verwendung von zwei Scharnieren je Tür.

Technische Daten

• Produkt: Eido S40 Pendelscharnier Glas-Wand 90°
• Hersteller-Artikelnummer: 403001
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung, Wandseite über drehbare Anschraubplatte
• Max. Türbreite: 900 mm (mit 2 Scharnieren)
• Max. Türgewicht: 40 kg (mit 2 Scharnieren)
• Öffnungsrichtung: pendelnd, innen und außen
• Verwendung: links und rechts, nicht seitengebunden
• Verstellbarkeit im Konus: plus minus 2,0 mm
• Verstellbarkeit im Langloch: plus minus 4,0 mm
• Empfohlene Dichtung: Streifdichtung 13 mm
• Verpackungseinheit: 2 Stück, einzeln bestellbar

Bohrbild für Ihren Glaszuschnitt

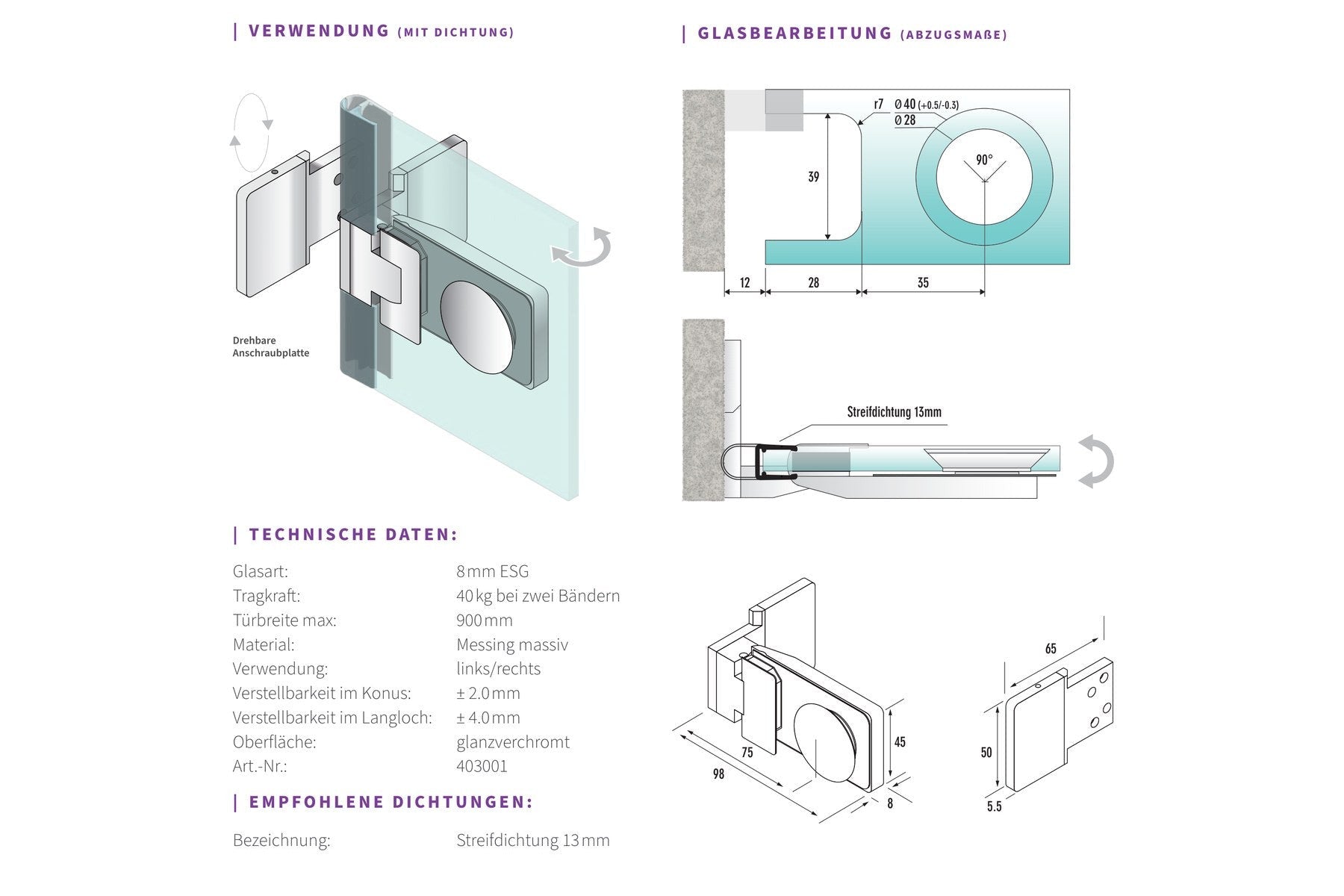

Gebohrt wird nur die Tür, die Wandseite trägt eine Anschraubplatte. Je Scharnier braucht die Tür eine konische Senklochbohrung: Senkung Durchmesser 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, Durchgang 28 mm. Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Den genauen Randabstand entnehmen Sie der Fertigungszeichnung, die wir zu Ihrem Glaszuschnitt erstellen.

Pro Tür werden in der Regel zwei Scharniere eingesetzt. Die übliche Höhenlage ist 250 mm von Oberkante und 250 mm von Unterkante.

Pendeltür oder Drehtür?

Eine Pendeltür schwingt in beide Richtungen, eine Drehtür nur in eine. Die Pendeltür ist bequemer im Einstieg, braucht aber außen Platz zum Aufschwingen und trägt etwas weniger Gewicht. Soll die Tür nur nach außen öffnen, ist das Scharnier 401001 aus derselben Serie die Alternative. Steht die Tür an einem Glas-Festteil statt an der Wand, wählen Sie das Pendelscharnier 403002.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu. Das Festteil neben der Tür hält der Wandwinkel 400002 aus derselben Serie. Für die seitliche Abdichtung einer Pendeltür eignet sich die Ballondichtung Art.Nr. 5042. Zum Abdichten des Wandanschlusses empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Wandwinkel 90° innen (400002), Winkelverbinder Glas-Glas 90° (400005), Winkelverbinder Glas-Glas 270° (400007), Längsverbinder 180° (400009)

Drehtür aufhängen: Glas-Wand 90° außen (401001), Glas-Wand 90° innen (401002), Glas-Glas 90° (401004), Glas-Glas 180° (401005), Glas-Glas 180° überlappend (401006)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN links (402001), Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003), Glas-Glas DIN rechts (402006)

Pendelnd, in beide Richtungen: Glas-Glas 180° (403002)
