Eido S40 Längsverbinder Glas-Glas 180°, flächenbündig mit Senklochbohrung, 8 mm ESG, Art.Nr. 400009

Eido S40 Längsverbinder Glas-Glas 180° für die durchgehende Glaswand

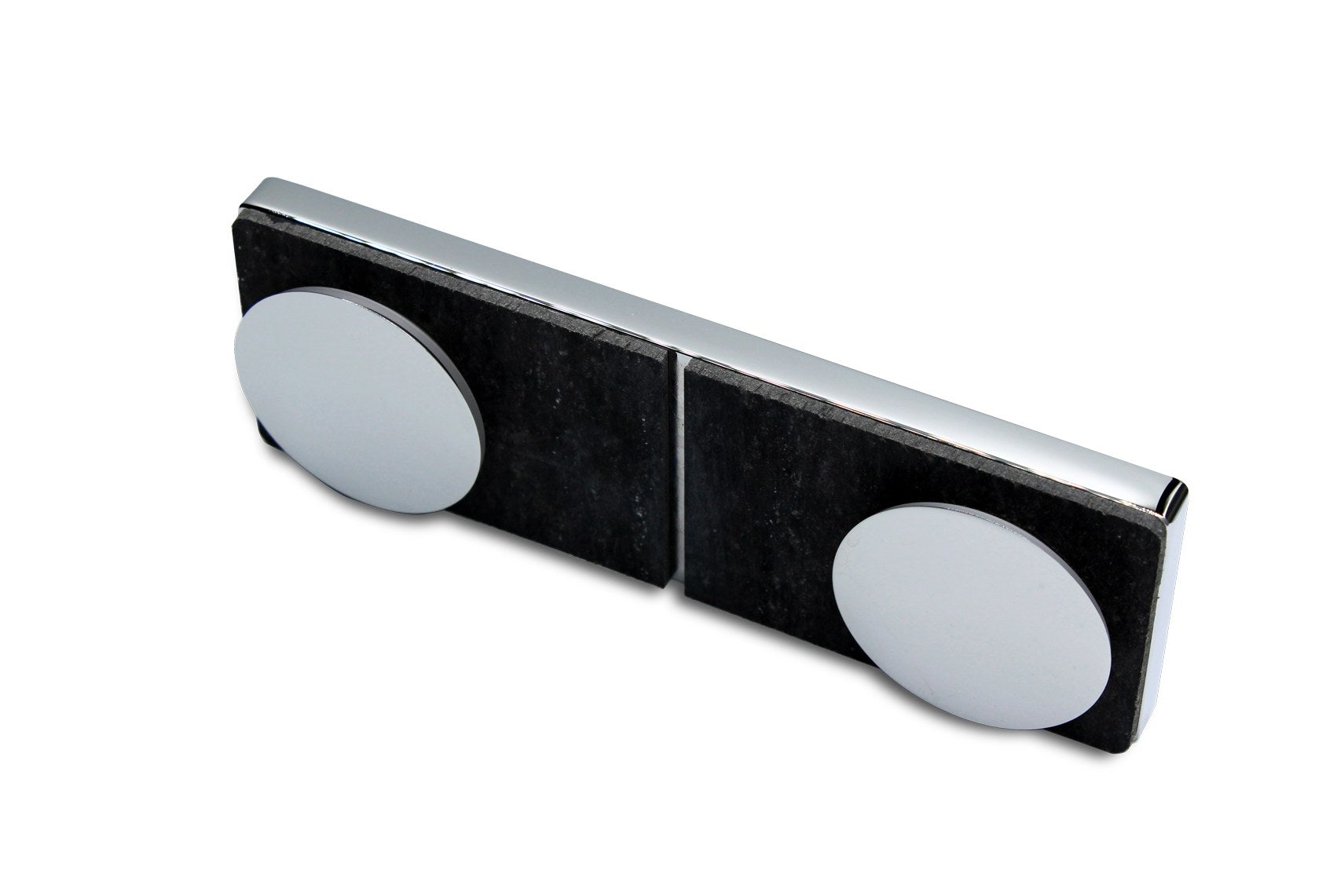

Mit dem Längsverbinder 400009 setzen Sie zwei feststehende Glasscheiben in einer Flucht aneinander und erhalten eine durchgehende Glaswand. Das ist die Lösung, wenn eine Wand breiter ist als die größte lieferbare Einzelscheibe oder wenn sich eine große Scheibe nicht mehr durch das Treppenhaus tragen lässt. Der Verbinder sitzt flächenbündig in beiden Scheiben und wird über je eine konische Senklochbohrung gehalten.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieser Beschlag wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie den Verbinder deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß und setzen die Bohrungen nach dem angegebenen Bohrbild.

Vorteile und Eigenschaften

• Flächenbündige Glasbefestigung: der Verbinder schließt bündig mit beiden Glasoberflächen ab, die Verschraubung ist verdeckt.
• Teilt große Wandbreiten auf: zwei kleinere Scheiben statt einer Übergröße, das senkt Preis und Transportrisiko.
• Nicht seitengebunden: ein Artikel für links und rechts.
• Verstellbarkeit im Konus von plus minus 2,5 mm: gleicht kleine Maßabweichungen der Scheiben aus.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Nur eine Bohrung je Scheibe: kein Randausschnitt, dadurch weniger Bearbeitung am Glas.

Technische Daten

• Produkt: Eido S40 Längsverbinder Glas-Glas 180°
• Hersteller-Artikelnummer: 400009
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung
• Verwendung: links und rechts, nicht seitengebunden
• Verstellbarkeit im Konus: plus minus 2,5 mm
• Verpackungseinheit: 2 Stück, einzeln bestellbar

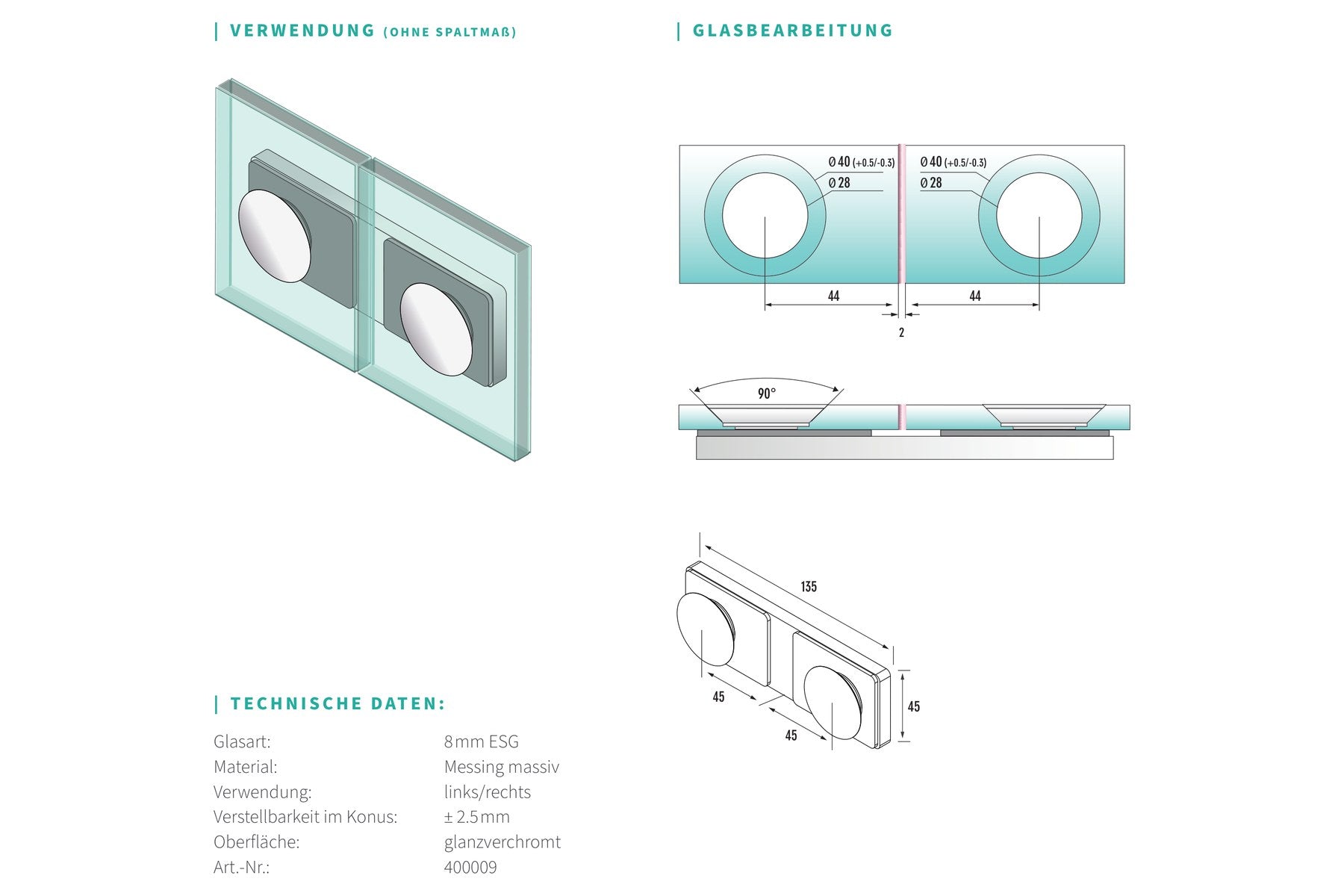

Bohrbild für Ihren Glaszuschnitt

Der Verbinder braucht je Scheibe eine konische Senklochbohrung. Die Senkung hat einen Durchmesser von 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, der Durchgang misst 28 mm. Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Den genauen Randabstand entnehmen Sie der Fertigungszeichnung, die wir zu Ihrem Glaszuschnitt erstellen. Üblich sind zwei Verbinder je Stoß.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu. Für die Ecke statt der Flucht ist der Winkelverbinder 400005 aus derselben Serie die Lösung. Zum Abdichten der Stoßfuge empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Wandwinkel 90° innen (400002), Winkelverbinder Glas-Glas 90° (400005), Winkelverbinder Glas-Glas 270° (400007)

Drehtür aufhängen: Glas-Wand 90° außen (401001), Glas-Wand 90° innen (401002), Glas-Glas 90° (401004), Glas-Glas 180° (401005), Glas-Glas 180° überlappend (401006)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN links (402001), Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003), Glas-Glas DIN rechts (402006)

Pendelnd, in beide Richtungen: Glas-Wand 90° (403001), Glas-Glas 180° (403002)
