Eido S40 Pendelscharnier Glas-Glas 180°, 8 mm ESG, Art.Nr. 403002

Eido S40 Pendelscharnier Glas-Glas 180° für die Tür am Glas-Festteil

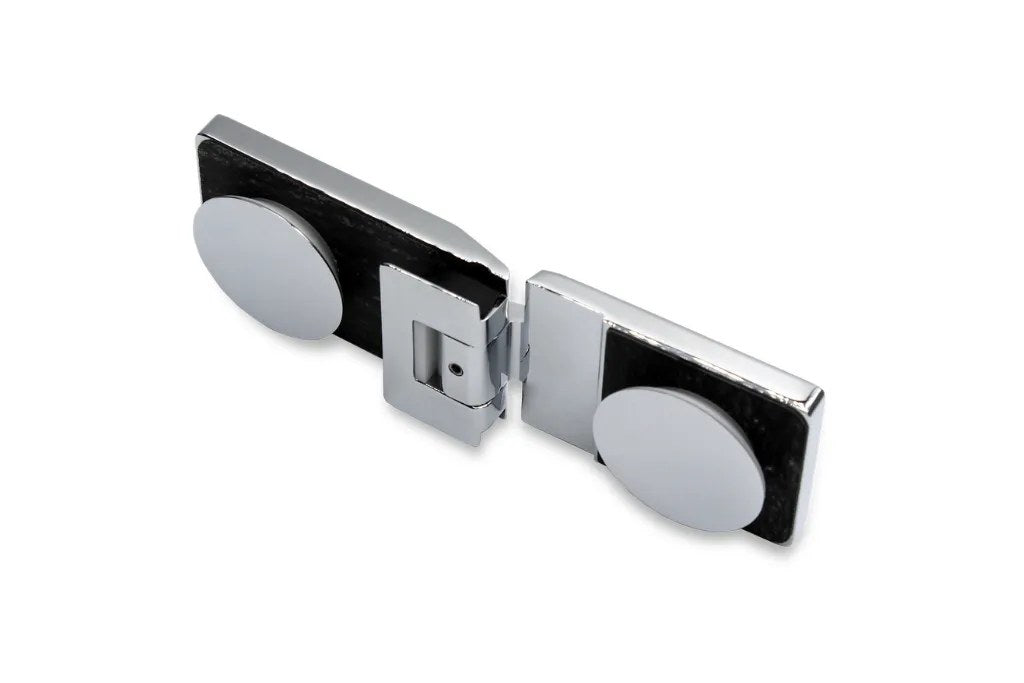

Mit dem Pendelscharnier 403002 hängen Sie eine rahmenlose Duschtür direkt an ein feststehendes Glasteil, in einer 180°-Flucht. Die Tür schwingt in beide Richtungen, jeweils 90° nach innen und nach außen, und kehrt selbsttätig in die Schließstellung zurück. Ein Wandanschluss am Türelement ist nicht nötig, Tür und Festteil bilden eine durchgehende Glasfläche.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieses Scharnier wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie das Scharnier deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß und setzen die Bohrungen nach dem angegebenen Bohrbild.

Vorteile und Eigenschaften

• Pendelfunktion: die Tür schwingt 90° nach innen und 90° nach außen und kehrt selbsttätig zurück.
• Flächenbündige Glasbefestigung: das Scharnier schließt bündig mit beiden Glasoberflächen ab, die Verschraubungen sind verdeckt.
• Ohne Wandanschluss am Türelement: Tür und Festteil bilden eine durchgehende Glasfläche.
• Nicht seitengebunden: ein Artikel für links und rechts.
• Verstellbarkeit im Konus von plus minus 2,0 mm: die Tür lässt sich nach der Montage ausrichten.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Bis 900 mm Türbreite und 40 kg: bei Verwendung von zwei Scharnieren je Tür.

Technische Daten

• Produkt: Eido S40 Pendelscharnier Glas-Glas 180°
• Hersteller-Artikelnummer: 403002
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung
• Max. Türbreite: 900 mm (mit 2 Scharnieren)
• Max. Türgewicht: 40 kg (mit 2 Scharnieren)
• Öffnungsrichtung: pendelnd, 90° innen und 90° außen
• Verwendung: links und rechts, nicht seitengebunden
• Verstellbarkeit im Konus: plus minus 2,0 mm
• Empfohlene Dichtung: Streifdichtung 8 mm, durchgehend
• Verpackungseinheit: 2 Stück, einzeln bestellbar

Bohrbild für Ihren Glaszuschnitt

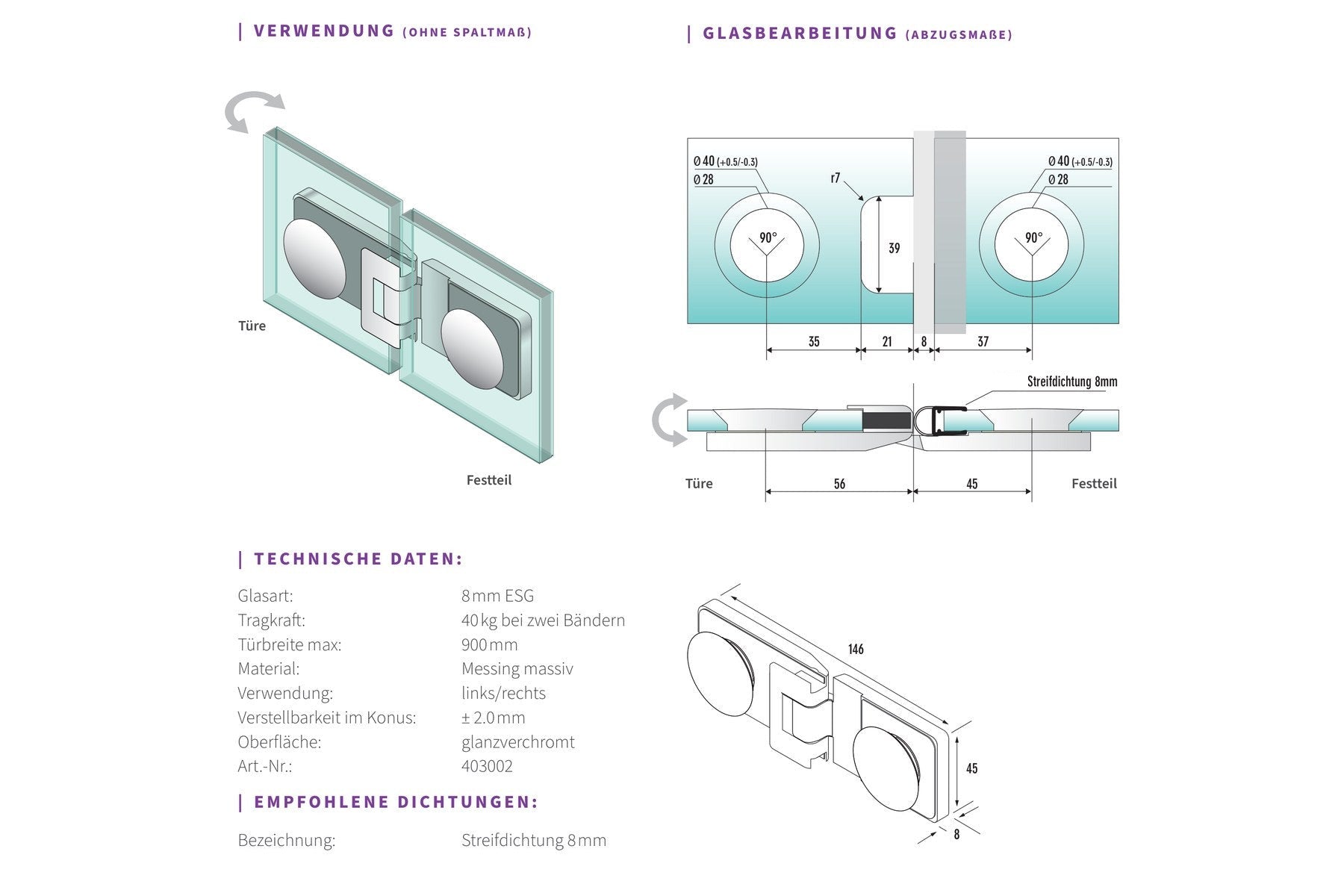

Das Scharnier braucht je Scheibe eine konische Senklochbohrung, also eine Bohrung in Tür und Festteil. Senkung Durchmesser 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, Durchgang 28 mm. Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Den genauen Randabstand entnehmen Sie der Fertigungszeichnung, die wir zu Ihrem Glaszuschnitt erstellen.

Pro Tür werden in der Regel zwei Scharniere eingesetzt, das ergibt vier Bohrungen, zwei in der Tür und zwei im Festteil. Die übliche Höhenlage ist 250 mm von Oberkante und 250 mm von Unterkante. Ist das Festteil höher als die Tür, wächst das untere Bandmaß am Festteil um die Höhendifferenz, damit die Bänder fluchten.

Pendeltür oder Drehtür?

Eine Pendeltür schwingt in beide Richtungen, eine Drehtür nur in eine. Die Pendeltür ist bequemer im Einstieg, braucht aber außen Platz zum Aufschwingen und trägt etwas weniger Gewicht. Soll die Tür nur nach außen öffnen, ist das Scharnier 401005 aus derselben Serie die Alternative. Hängt die Tür an der Wand statt am Festteil, wählen Sie das Pendelscharnier 403001.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu, für eine Tür mit zwei Scharnieren sind das vier Bohrungen. Das Festteil hält der Wandwinkel 400002 aus derselben Serie an der Wand. Für die Abdichtung zwischen Tür und Festteil eignet sich die Ballondichtung Art.Nr. 5042. Zum Abdichten der Anschlüsse empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Wandwinkel 90° innen (400002), Winkelverbinder Glas-Glas 90° (400005), Winkelverbinder Glas-Glas 270° (400007), Längsverbinder 180° (400009)

Drehtür aufhängen: Glas-Wand 90° außen (401001), Glas-Wand 90° innen (401002), Glas-Glas 90° (401004), Glas-Glas 180° (401005), Glas-Glas 180° überlappend (401006)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN links (402001), Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003), Glas-Glas DIN rechts (402006)

Pendelnd, in beide Richtungen: Glas-Wand 90° (403001)
