Eido S40 Scharnier Glas-Wand 90°, Wandbefestigung außen, 8 mm ESG, Art.Nr. 401001

Eido S40 Scharnier Glas-Wand 90° mit Wandbefestigung außen

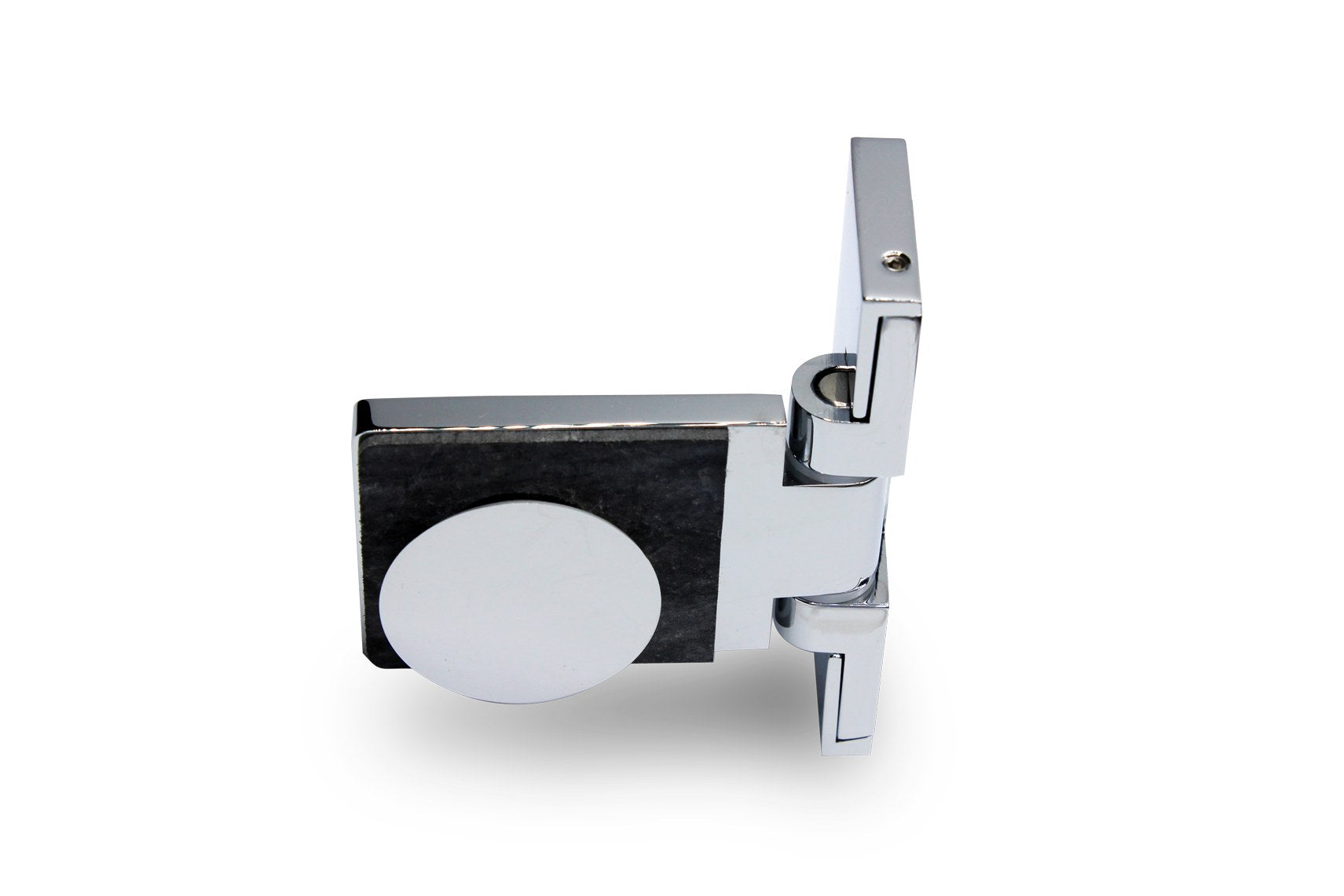

Mit dem Scharnier 401001 hängen Sie eine rahmenlose Duschtür direkt an der Wand auf. Die Tür öffnet nach außen, die Wandplatte wird außen an der Wand verschraubt. Am Glas sitzt das Scharnier flächenbündig und wird über eine konische Senklochbohrung gehalten, die Verschraubung ist verdeckt. Innen bleibt die Glasfläche glatt und leicht zu reinigen.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieses Scharnier wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie das Scharnier deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß und setzen die Bohrung nach dem angegebenen Bohrbild.

Vorteile und Eigenschaften

• Flächenbündige Glasbefestigung: das Scharnier schließt bündig mit der Glasoberfläche ab, die Verschraubung ist verdeckt.
• Nicht seitengebunden: ein Artikel für links und rechts, Sie müssen sich bei der Bestellung nicht auf eine Seite festlegen.
• Wandverschraubung im Langloch mit Abdeckung: die Schrauben verschwinden hinter einer Kappe, kleine Wandtoleranzen lassen sich ausgleichen.
• Verstellbarkeit im Konus von plus minus 2,5 mm: die Tür lässt sich nach der Montage präzise ausrichten.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Bis 1.000 mm Türbreite und 50 kg: bei Verwendung von zwei Scharnieren je Tür.
• Nur eine Bohrung je Tür und Scharnier: die Wandseite braucht keine Glasbearbeitung.

Technische Daten

• Produkt: Eido S40 Duschtürscharnier Glas-Wand 90°, Wandbefestigung außen
• Hersteller-Artikelnummer: 401001
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung, Wandseite über Anschraubplatte
• Max. Türbreite: 1.000 mm (mit 2 Scharnieren)
• Max. Türgewicht: 50 kg (mit 2 Scharnieren)
• Öffnungsrichtung: nach außen
• Verwendung: links und rechts, nicht seitengebunden
• Verstellbarkeit im Konus: plus minus 2,5 mm
• Empfohlene Dichtung: Streifdichtung 13 mm
• Verpackungseinheit: 2 Stück, einzeln bestellbar

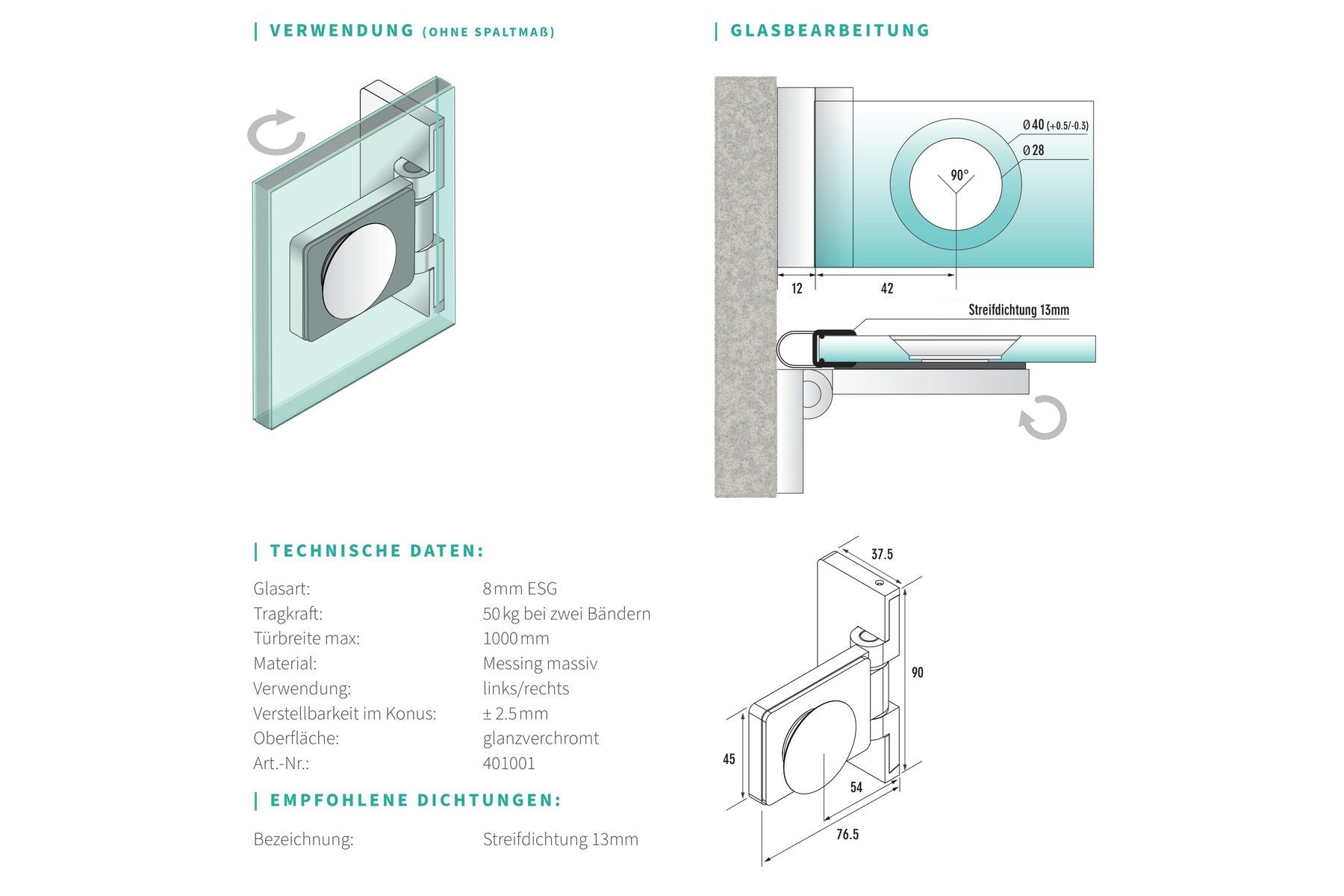

Bohrbild für Ihren Glaszuschnitt

Gebohrt wird nur die Tür, die Wandseite trägt eine Anschraubplatte. Je Scharnier braucht die Tür eine konische Senklochbohrung: Senkung Durchmesser 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, Durchgang 28 mm. Die Lochmitte liegt 42 mm von der Wandkante der Tür entfernt.

Wichtig für die Zeichnung: Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Zeigt Ihre Zeichnung die Außenansicht, liegt die Senkung auf der Rückseite der dargestellten Ansicht. Vermerken Sie die Ansichtsrichtung, damit die Glaserei die Senkung nicht spiegelverkehrt setzt.

Pro Tür werden in der Regel zwei Scharniere eingesetzt, also zwei Bohrungen. Die übliche Höhenlage ist 250 mm von Oberkante und 250 mm von Unterkante.

Wandbefestigung außen oder innen?

Beim 401001 wird die Wandplatte von außen verschraubt. Soll die Verschraubung zur Dusche hin liegen, wählen Sie das Scharnier 401002 aus derselben Serie. Hängt die Tür nicht an der Wand, sondern an einem Festteil aus Glas, ist das Scharnier 401005 die passende Ausführung.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu, für eine Tür mit zwei Scharnieren sind das zwei Bohrungen. Für die seitliche Abdichtung eignet sich die Ballondichtung Art.Nr. 5042. Zum Abdichten des Wandanschlusses empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Wandwinkel 90° innen (400002), Winkelverbinder Glas-Glas 90° (400005), Winkelverbinder Glas-Glas 270° (400007), Längsverbinder 180° (400009)

Drehtür aufhängen: Glas-Wand 90° innen (401002), Glas-Glas 90° (401004), Glas-Glas 180° (401005), Glas-Glas 180° überlappend (401006)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN links (402001), Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003), Glas-Glas DIN rechts (402006)

Pendelnd, in beide Richtungen: Glas-Wand 90° (403001), Glas-Glas 180° (403002)
