Bellagio Verbinder Glas-Wand 180°, Messing, 12 Oberflächen, Art.Nr. BEL180S

Bellagio Verbinder Glas-Wand 180° (BEL180S): Festglas in gerader Flucht an der Wand

Der BEL180S hält eine feststehende Glasscheibe, die eine Wand geradlinig fortsetzt. Die Wandplatte wird flach auf die Wandfläche geschraubt, das Glas läuft in derselben Ebene weiter. Typische Einsatzorte sind ein Glasaufsatz auf einer Halbwand oder Vorwand und ein Festglas, das an einer Mauerkante anschließt und deren Flucht verlängert. Form und Oberflächen entsprechen den übrigen Bellagio-Beschlägen, der Verbinder passt damit optisch zu den Bellagio-Pendeltürbändern und zum Winkelverbinder BEL90S.

Vorteile und Eigenschaften

• Glas und Wand in einer Ebene: Der Verbinder schließt spielfrei bei 0°, die Scheibe steht exakt in der Flucht der Wand.
• Messing massiv: stabil und korrosionsbeständig im Nassbereich.

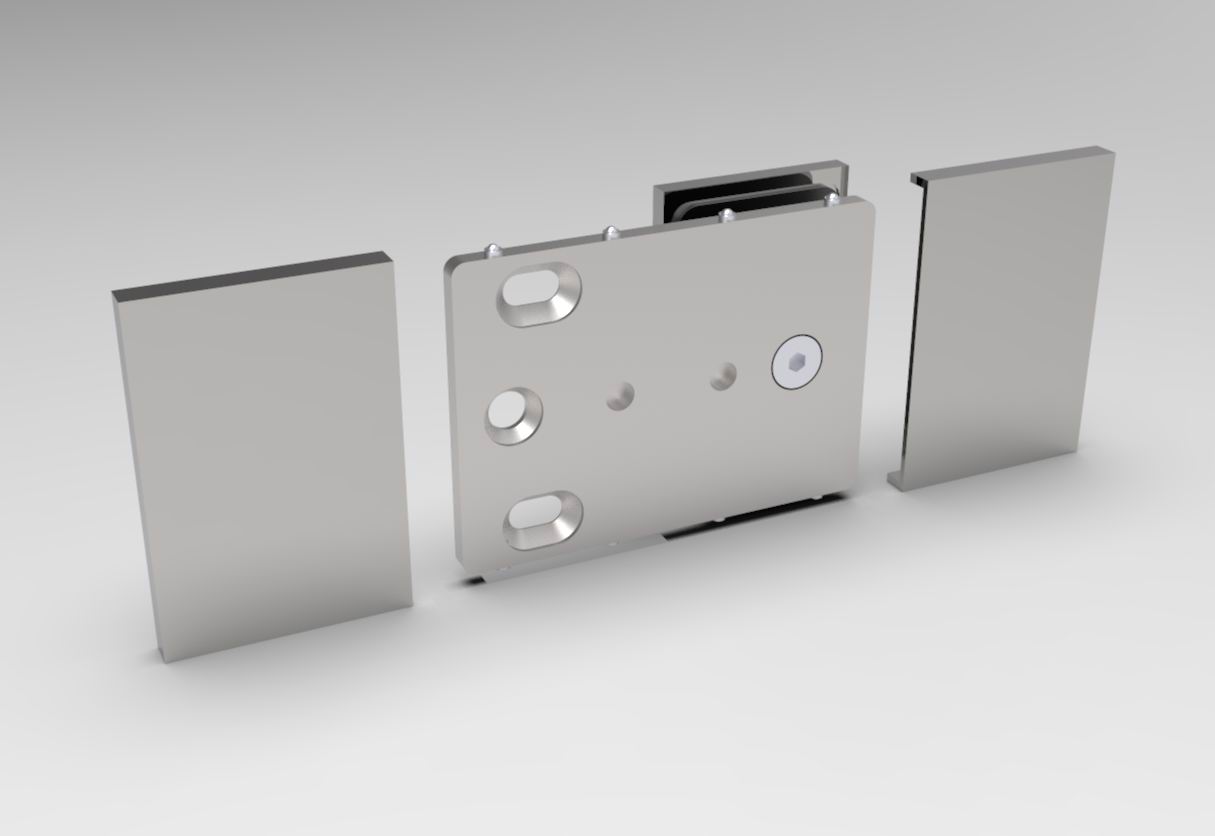

• Verdeckte Verschraubung: Aufsteckbare Abdeckplatten verdecken alle Schrauben.

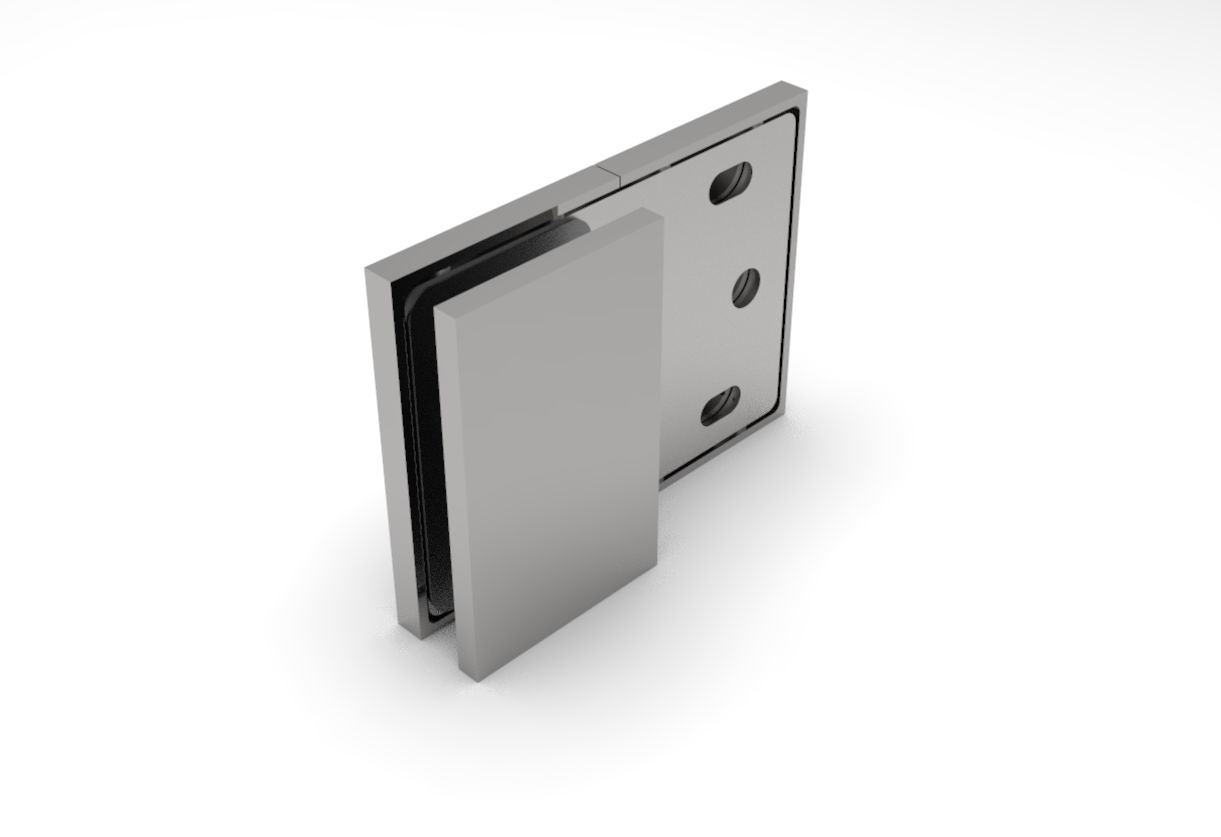

• Langlöcher in der Wandplatte: Schraubabstand zur Kante 32 mm, Ausgleich von ±3 mm beim Ausrichten.
• Für 8 oder 10 mm ESG: passend für die üblichen Glasdicken bei Duschabtrennungen.
• 12 Oberflächen: dieselben Farbtöne wie beim BEL90S, zusätzlich Bronze hell gebürstet.

Technische Daten

• Produkt: Bellagio Verbinder Glas-Wand 180°, Festteil-Verbinder (keine Tür, kein Band)
• Artikelnummer: BEL180S (BEL180SCH Chrom poliert, BEL180SBN Edelstahl gebürstet, BEL180SMBL Schwarz matt, BEL180SWH Weiß matt, BEL180SGM Graphit poliert, BEL180SBGM Graphit matt gebürstet, BEL180SBR Messing poliert, BEL180SSB Messing matt, BEL180SGBZ Bronze matt gebürstet, BEL180SBBRZ Bronze hell gebürstet, BEL180SPRG Kupfer poliert, BEL180SMBC Kupfer gebürstet)
• Material: Messing massiv
• Glasdicke: 8 oder 10 mm ESG
• Abmessungen: 100 × 74 mm, Plattenstärke 6,5 mm
• Auflage: 50 mm auf der Wand, 45 mm auf dem Glas
• Fuge Glas zu Wand: 3 mm
• Wandbefestigung: Langlöcher, Schraubabstand zur Kante 32 mm ±3 mm
• Glasbohrung: 1 × 16 mm, Bohrungsmitte 27 mm von der Glaskante
• Abdeckungen: aufsteckbar, Schrauben komplett verdeckt
• Lieferumfang: 1 Verbinder mit Dichtungen und Montageschrauben (Dübel und Wandschrauben separat)

Verfügbare Oberflächen

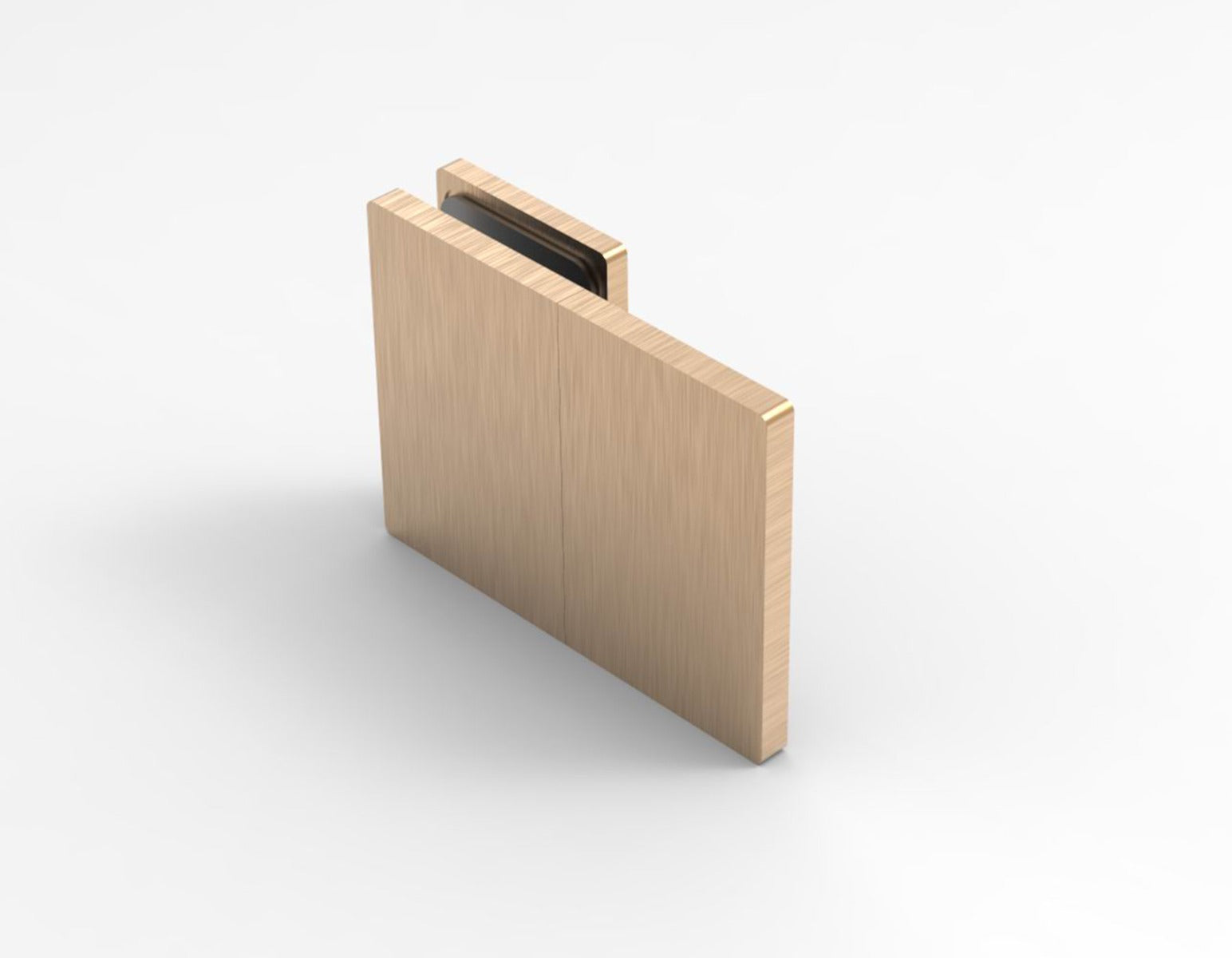

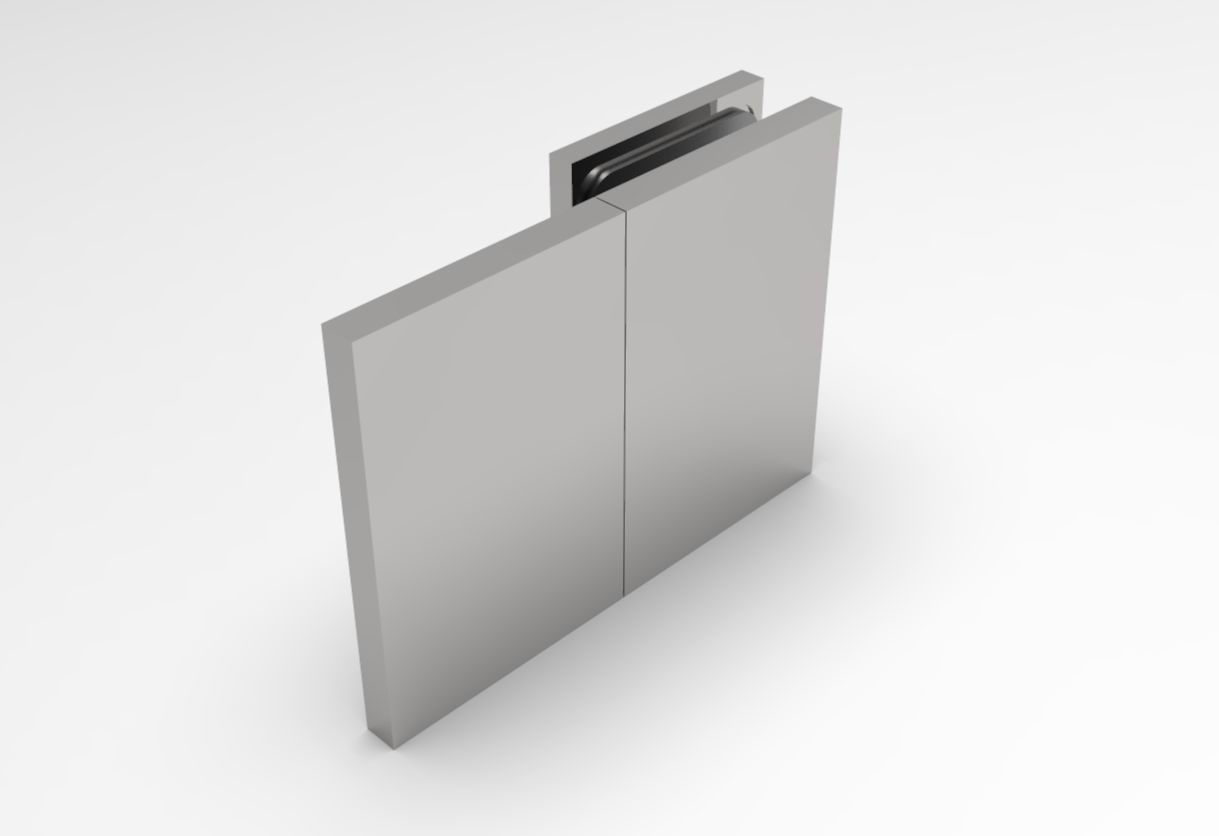

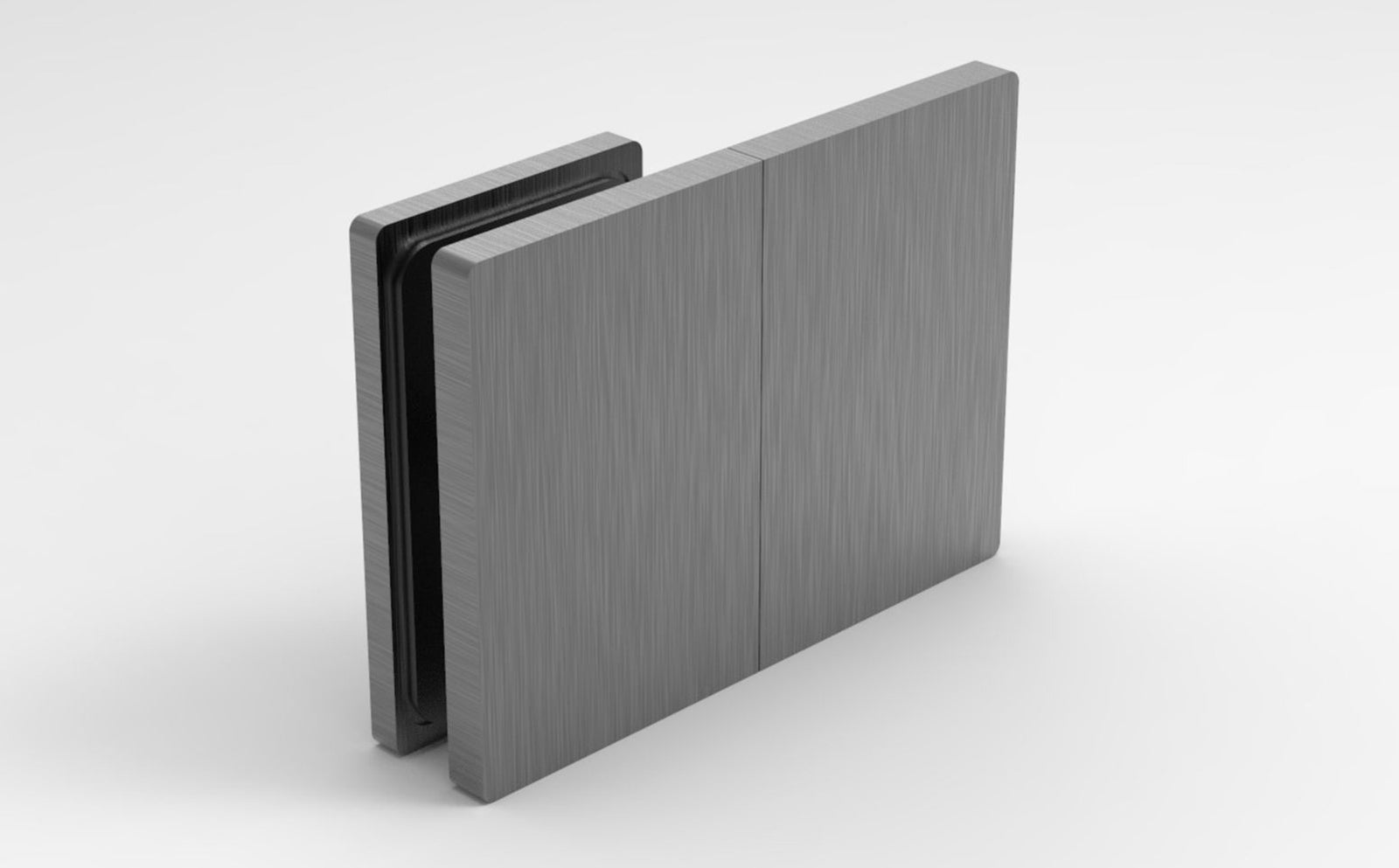

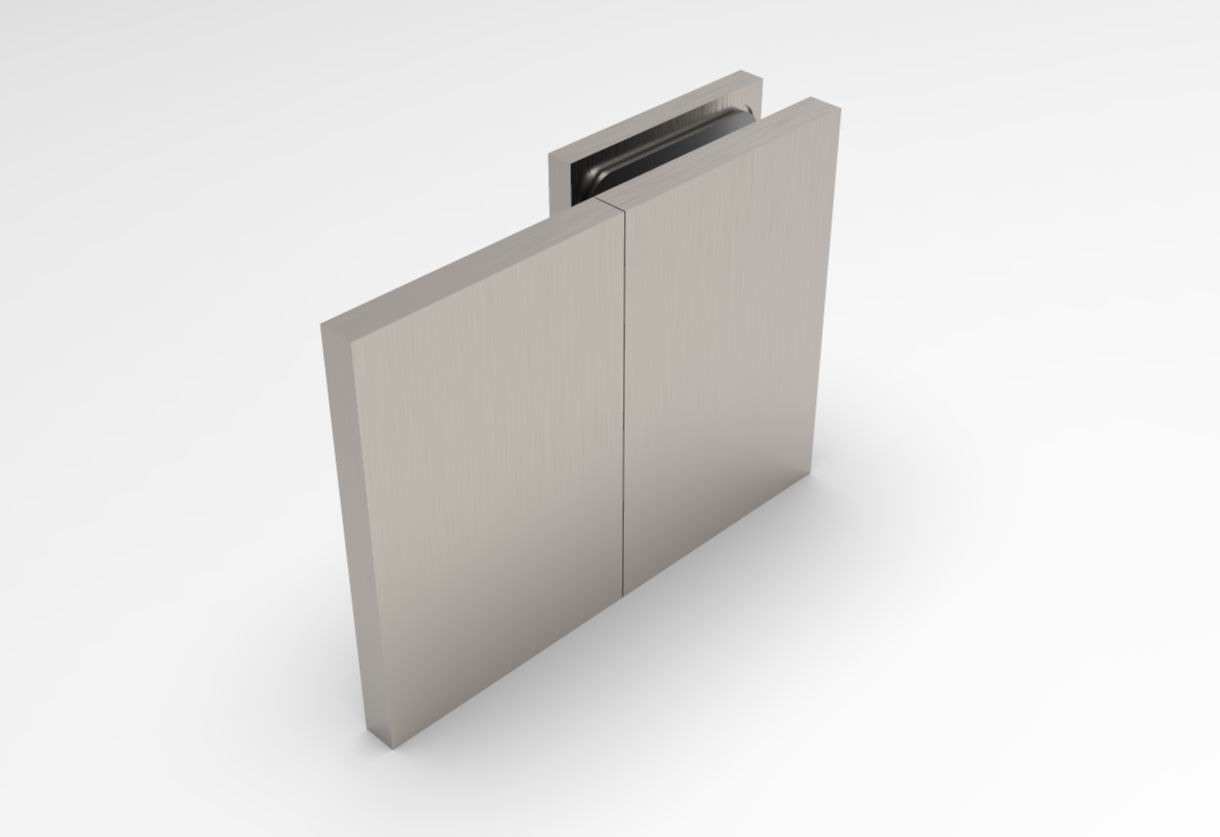

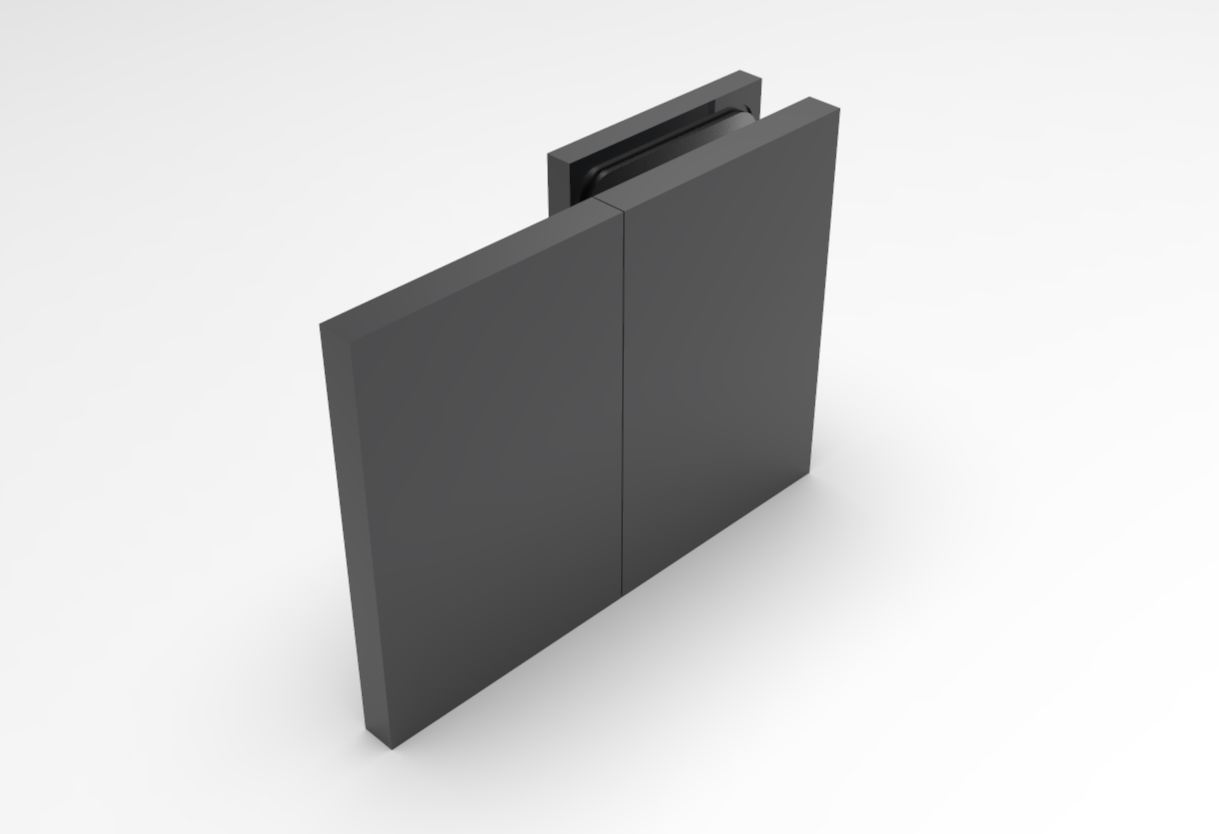

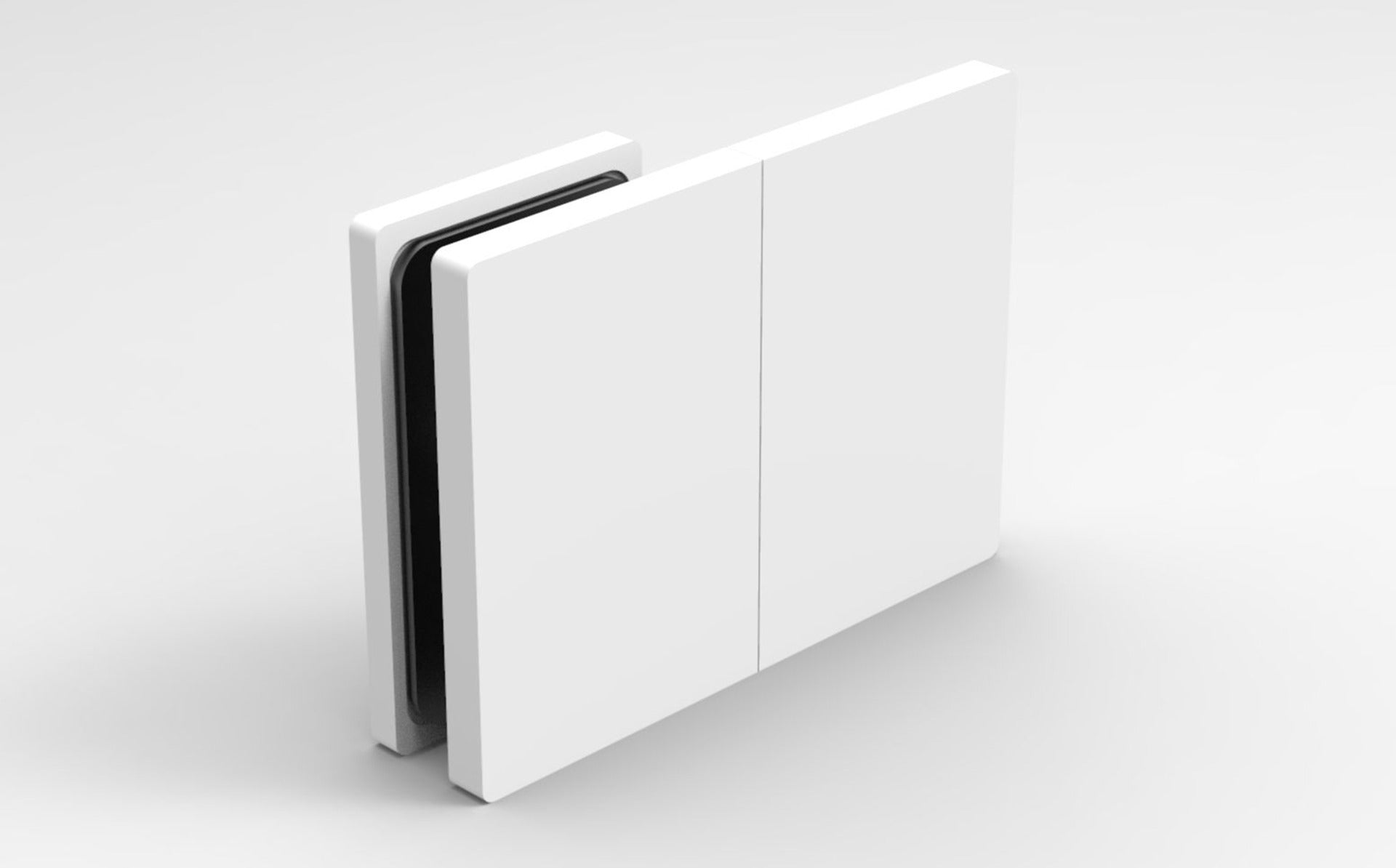

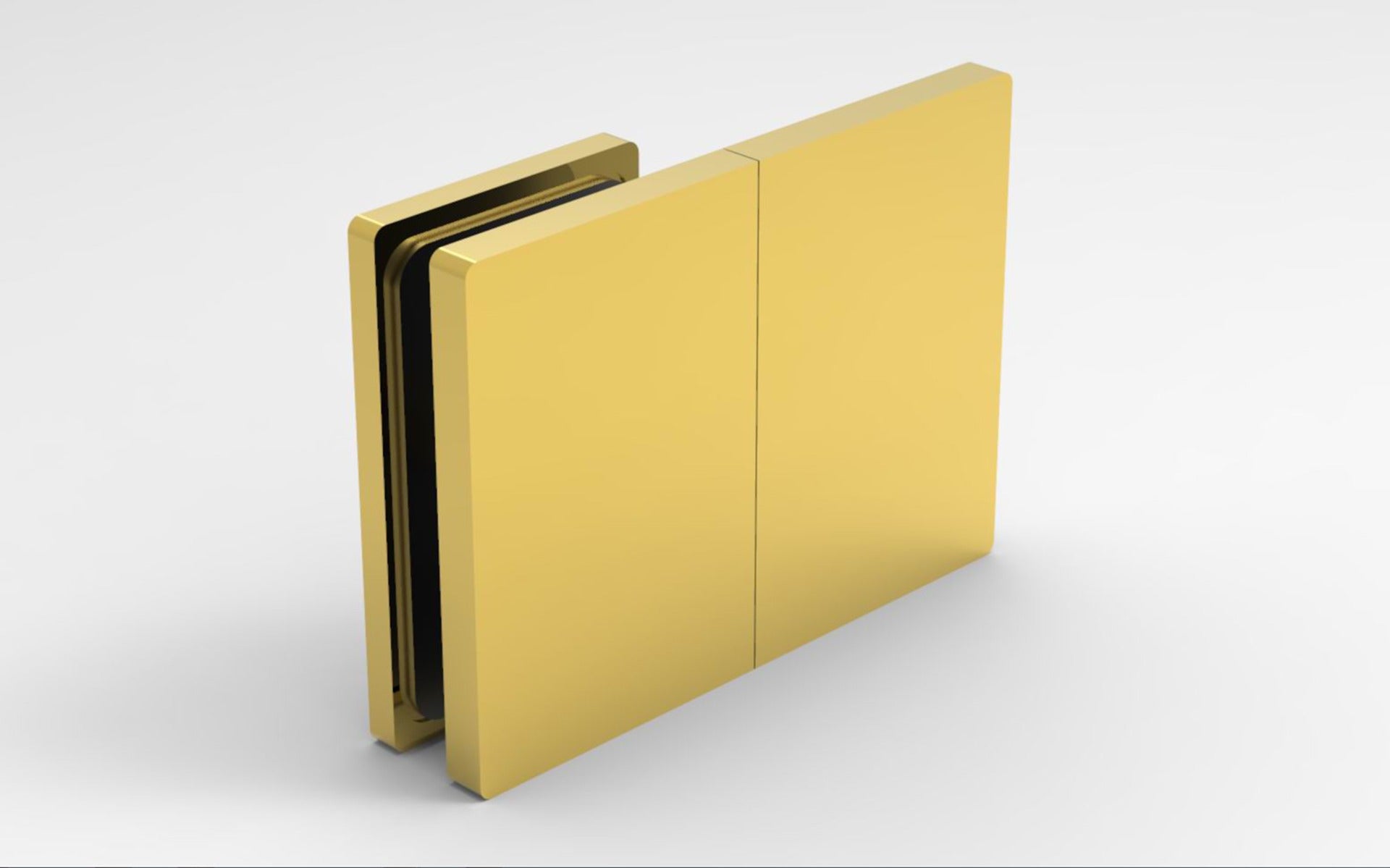

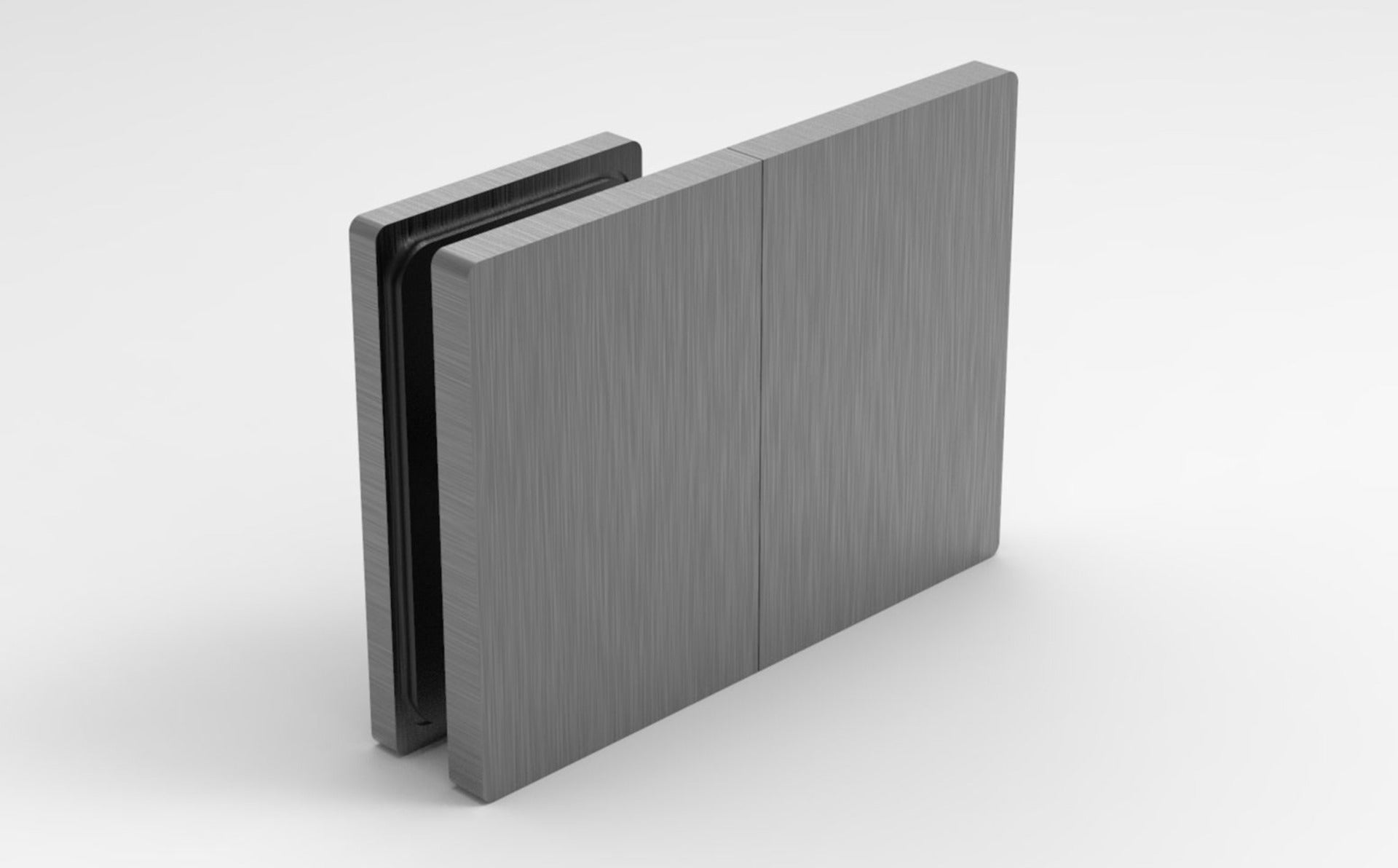

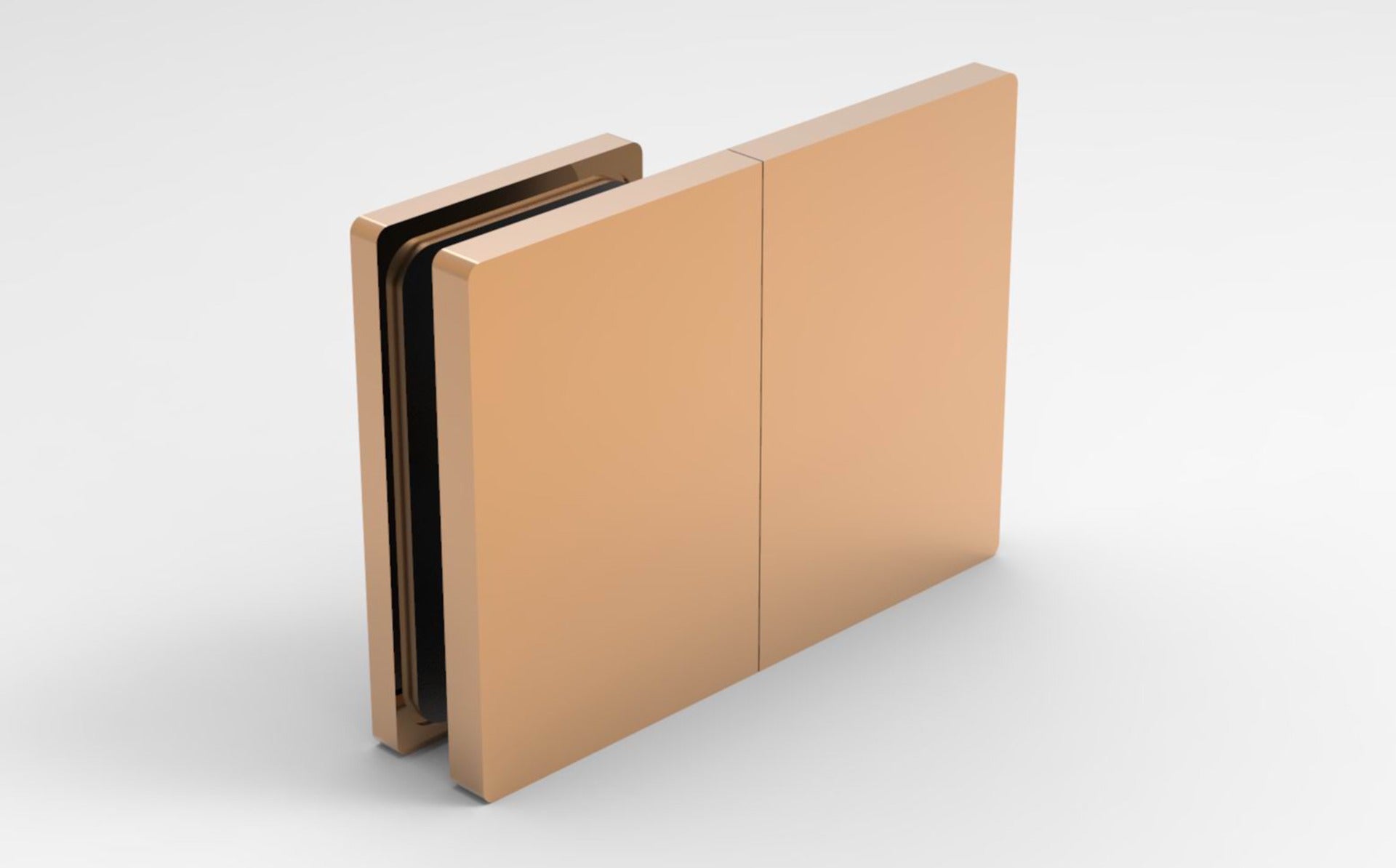

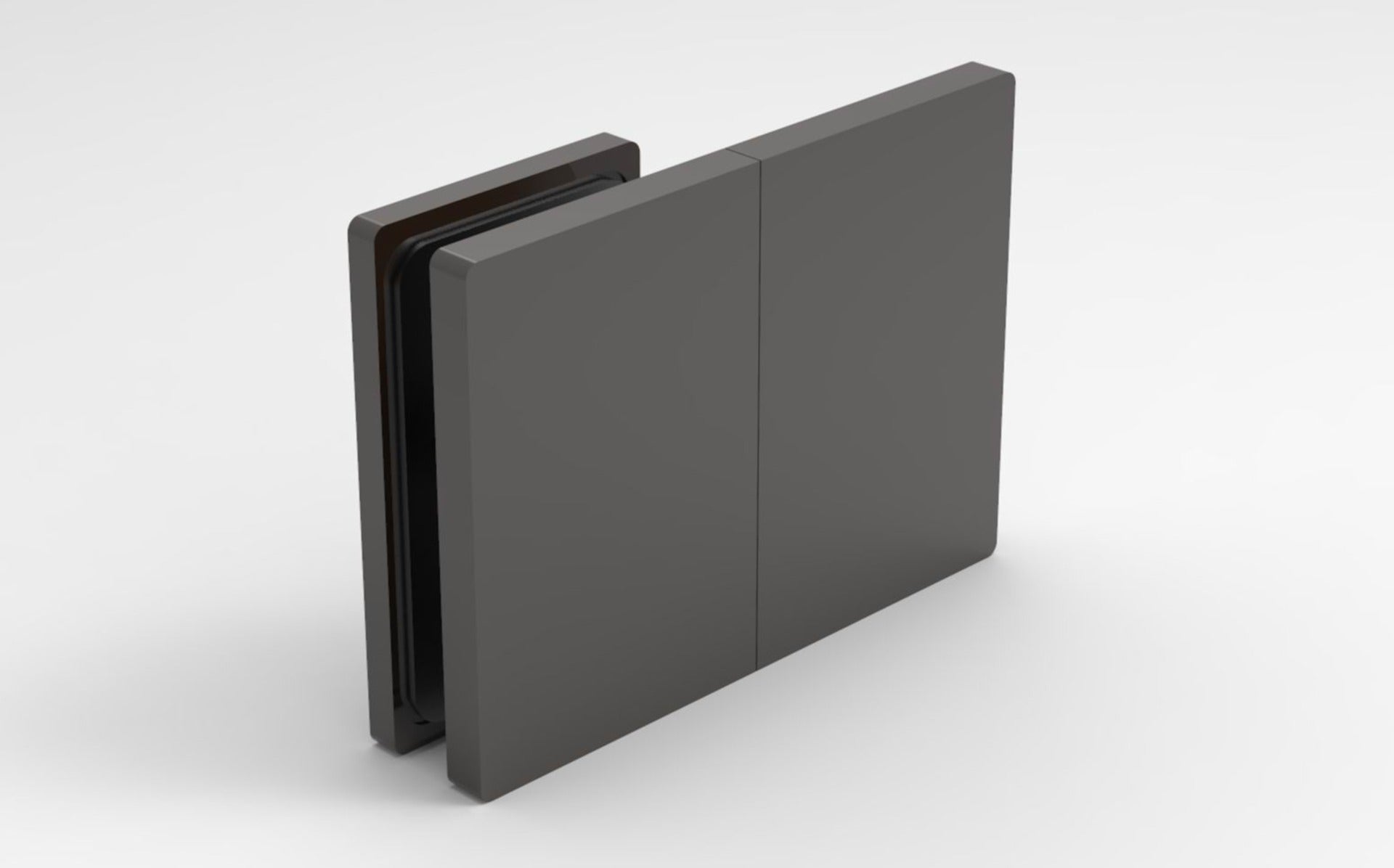

Chrom poliert glänzend, Edelstahl gebürstet matt, Schwarz matt, Weiß matt, Graphit poliert glänzend, Graphit matt gebürstet, Messing poliert glänzend (goldfarbig), Messing matt (goldfarbig), Bronze matt gebürstet, Bronze hell gebürstet, Kupfer poliert glänzend (Rose-Gold) und Kupfer gebürstet. Bei den beiden Bronzetönen ist „Bronze matt gebürstet“ der wärmere, leicht rötliche Ton, „Bronze hell gebürstet“ wirkt heller und champagnerfarben. Wenn Sie andere Bellagio-Beschläge bereits im Bad haben, wählen Sie den gleichen Variantennamen, dann stimmen die Farben überein.

Einbau und Anwendung

Messen Sie die Glasscheibe so, dass zwischen Glaskante und Wandkante 3 mm Fuge bleiben. Die 16-mm-Bohrung sitzt mit ihrer Mitte 27 mm von der Glaskante entfernt. Da ESG nach dem Härten nicht mehr gebohrt werden kann, geben Sie Bohrdurchmesser und Bohrposition bereits bei der Glasbestellung an. Wenn Sie dafür eine maßstäbliche Zeichnung brauchen, erstellt ein externer Zeichner sie über unseren kostenpflichtigen Glasplan-Service. Die Maße liefern Sie, die Verantwortung für die Maße bleibt bei Ihnen.

Prüfen Sie vor dem Bohren, ob in der Wand Leitungen verlaufen. Bohren Sie in der Fliese mit einem Fliesenbohrer, im Mauerwerk dahinter mit einem Steinbohrer, und setzen Sie Dübel, die zum Untergrund passen. Schrauben Sie die Wandplatte an. Über die Langlöcher richten Sie die Platte um bis zu 3 mm nach, bevor Sie die Schrauben festziehen. Setzen Sie dann das Glas mit den Dichtungen ein, ziehen Sie die Glasseite handfest an und stecken Sie die Abdeckplatten auf. Je Scheibe setzen Sie mindestens zwei Verbinder, bei hohen oder schweren Scheiben drei.

Im fertig gefliesten Bestand dichten Sie die Bohrlöcher mit dem DENSABAND Bohrlochset und den Aqua Stop Pro Dübeln gegen eindringendes Wasser ab.

Reinigung und Pflege

Reinigen Sie den Verbinder mit einem weichen Tuch und mildem Reiniger. Gebürstete Oberflächen wischen Sie in Richtung der Bürstung. Scheuernde und säurehaltige Mittel greifen die Oberfläche an.

Bohrung vor dem Härten festlegen.
Die Bohrungsmitte liegt 27 mm von der Glaskante, die Fuge zur Wand beträgt 3 mm. Beide Werte gehören in die Glasbestellung, nachträglich lässt sich ESG nicht bohren. Welche Beschläge zu Ihrer Dusche gehören, klärt der Beschlag-Finder in drei Fragen.
