Bellagio Winkelverbinder 90° Glas-Glas BEL090 – Messing, 8/10 mm ESG

Bellagio Winkelverbinder 90° Glas-Glas (BEL090) – zwei Glasscheiben stabil und elegant im rechten Winkel verbinden

Bei rahmenlosen Eckduschen treffen häufig zwei Glasscheiben im 90°-Winkel aufeinander, ohne dass eine Wand dazwischen liegt. Der Bellagio Winkelverbinder BEL090 ist genau für diese Situation gemacht: Er verbindet zwei Glaselemente direkt miteinander und hält sie sicher in Position. Durch sein quadratisches Design mit aufsteckbaren Abdeckplatten passt er optisch perfekt zu den Pendeltürbändern und Wandhalterungen der Bellagio-Serie.

Vorteile und Eigenschaften

• Designkonsistent zur Bellagio-Serie: quadratisches Design wie die Pendeltürbänder BEL344, BEL380, BEL392 und der Wand-Winkelverbinder BEL90S.
• Verbindet zwei Glaselemente direkt: ohne Wand dazwischen – ideal für rahmenlose Eckduschen.
• Massivmessing: hochwertige Verarbeitung, korrosionsbeständig im Feuchtraum.

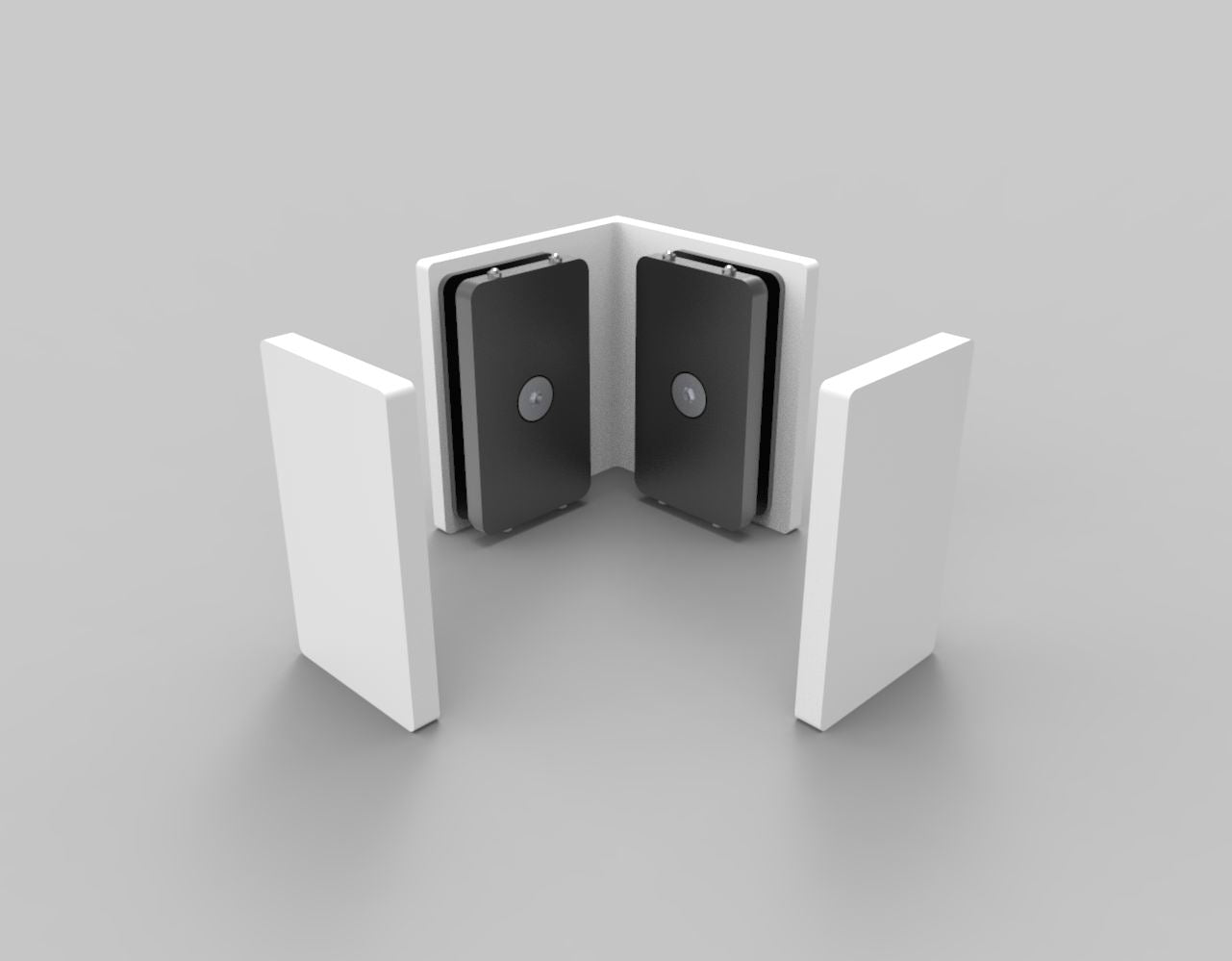

• Verdeckte Verschraubung: aufsteckbare Abdeckplatten kaschieren alle Befestigungsschrauben – von außen keine sichtbaren Schrauben.
• Zwei Schrauben pro Seite: gleichmäßige Lastverteilung auf jeder Glasscheibe.
• Für 8 oder 10 mm ESG: abgestimmt auf Standard- und massives Duschglas.
• Kompakte Maße 70 × 70 × 74 mm: unauffällig, lässt die Glasflächen in den Vordergrund treten.

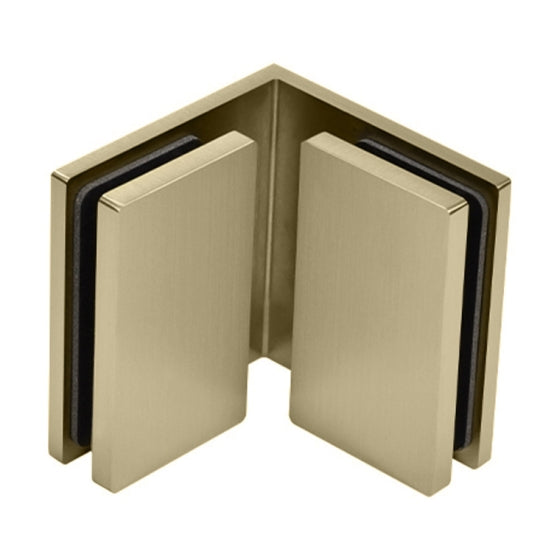

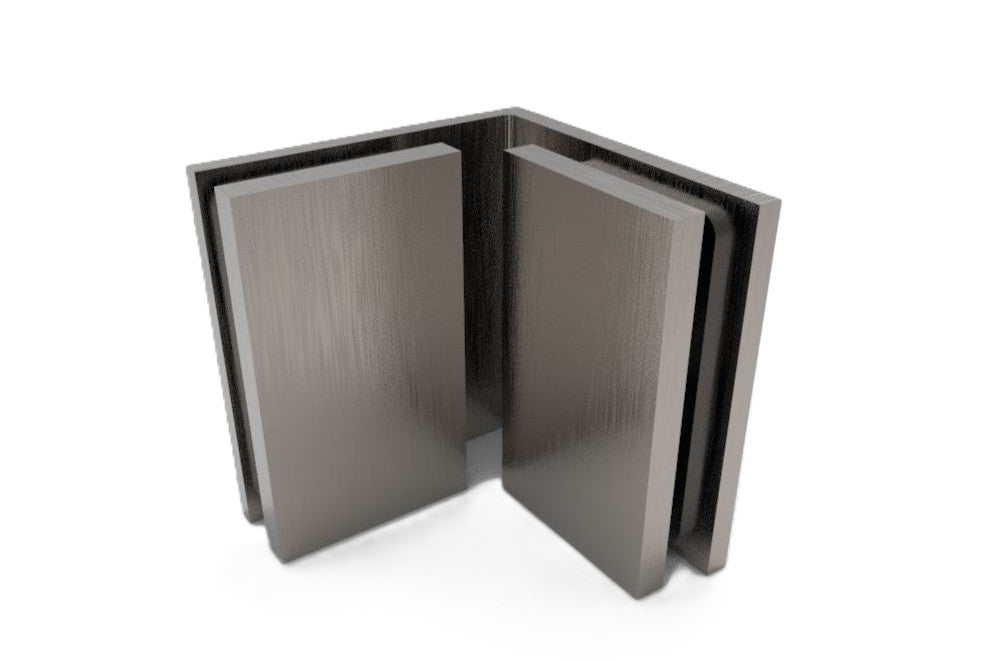

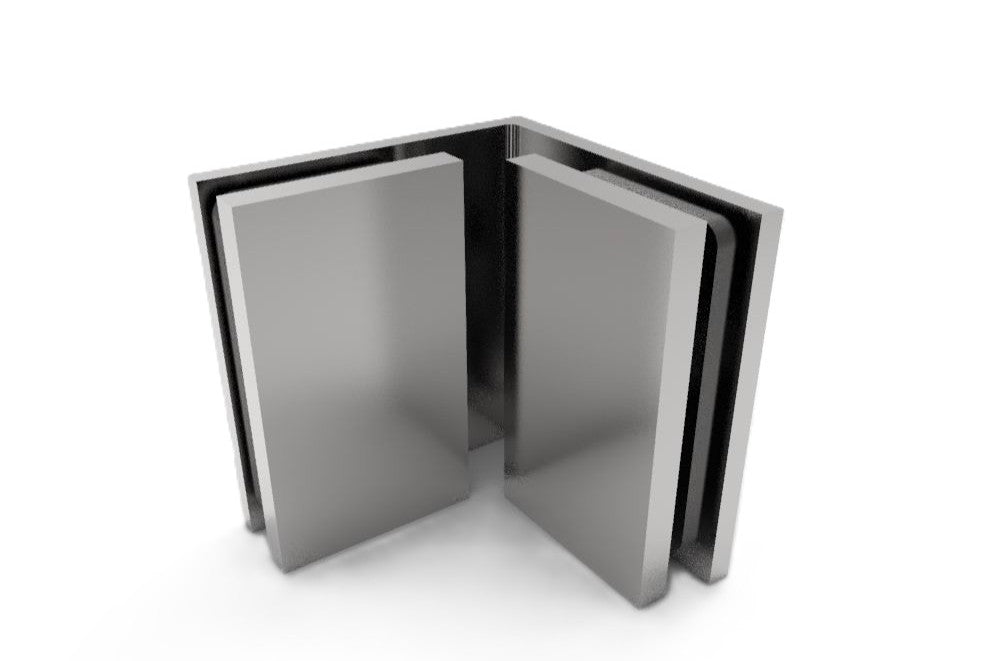

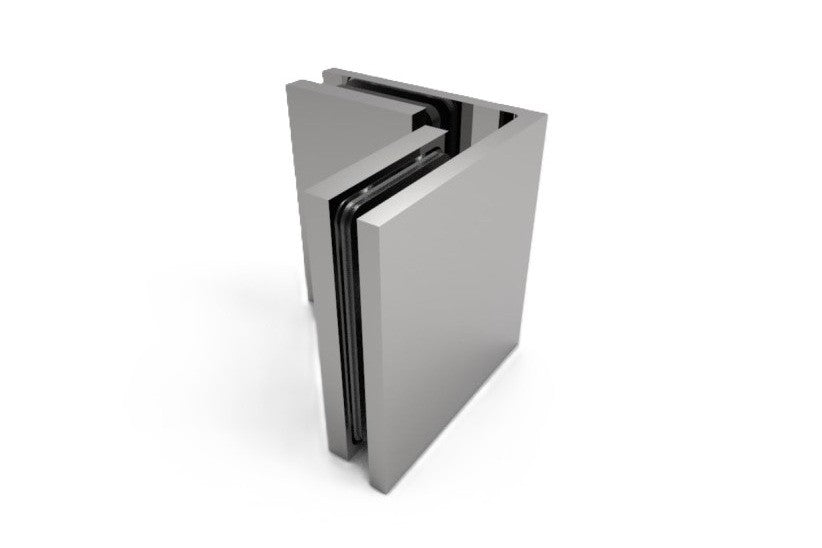

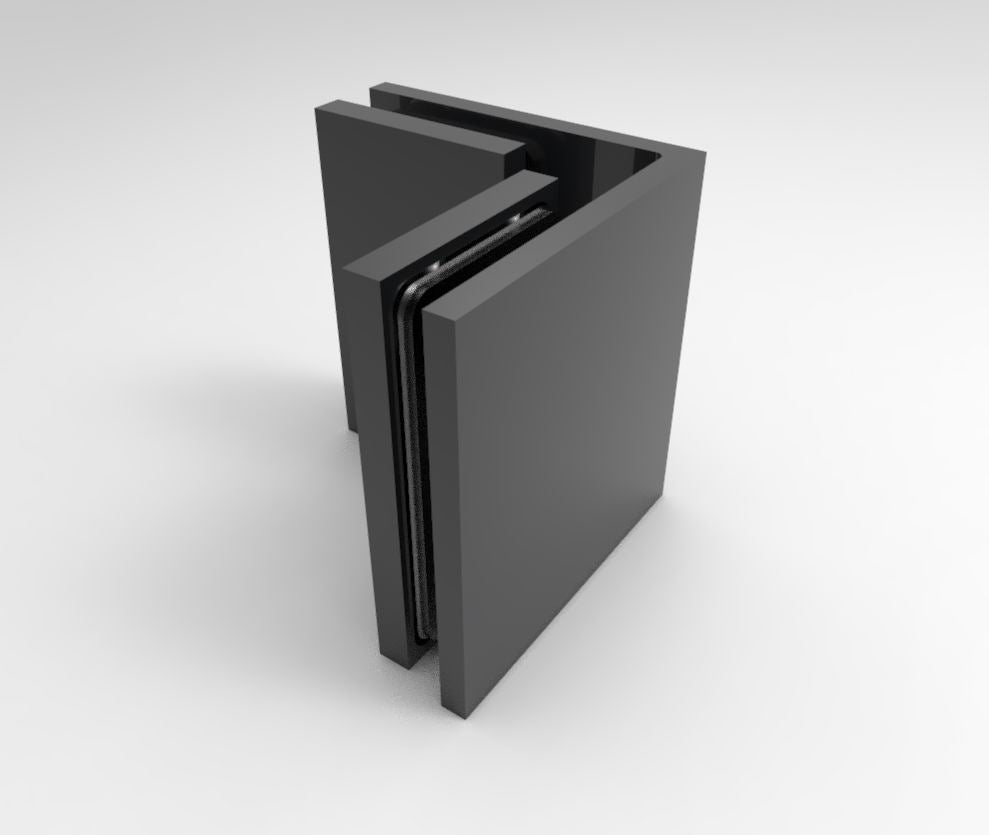

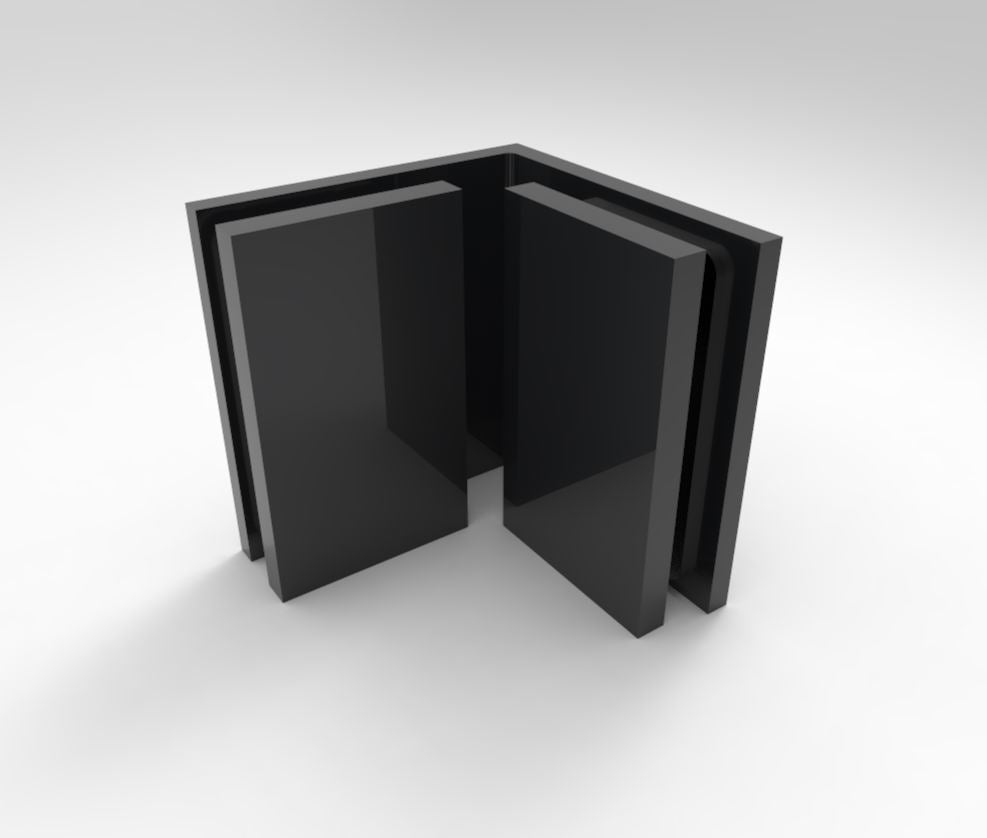

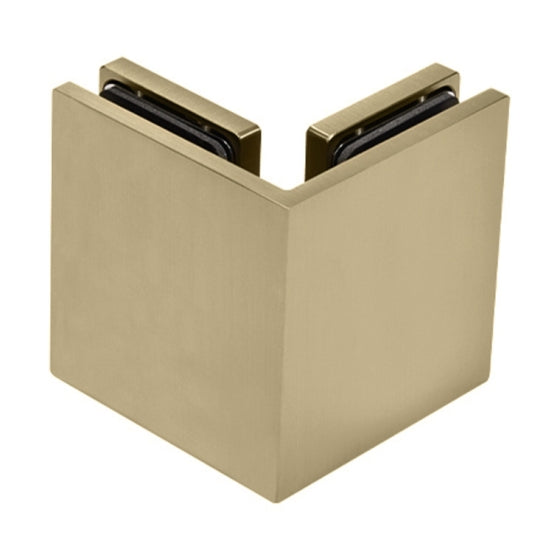

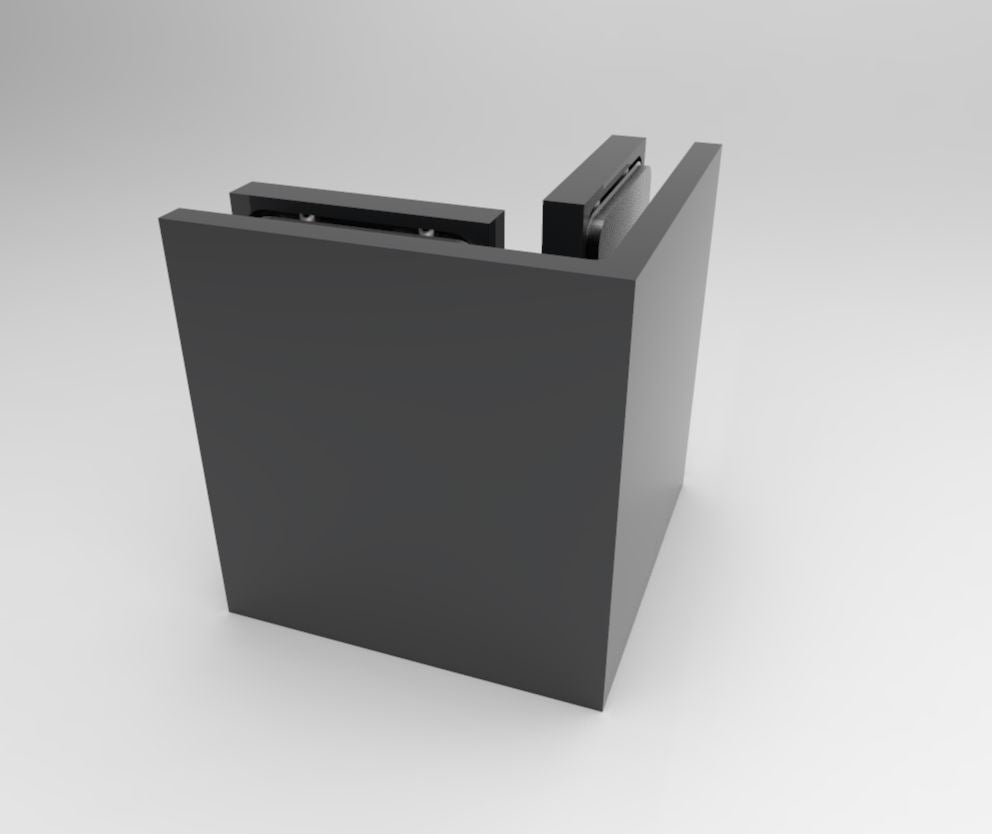

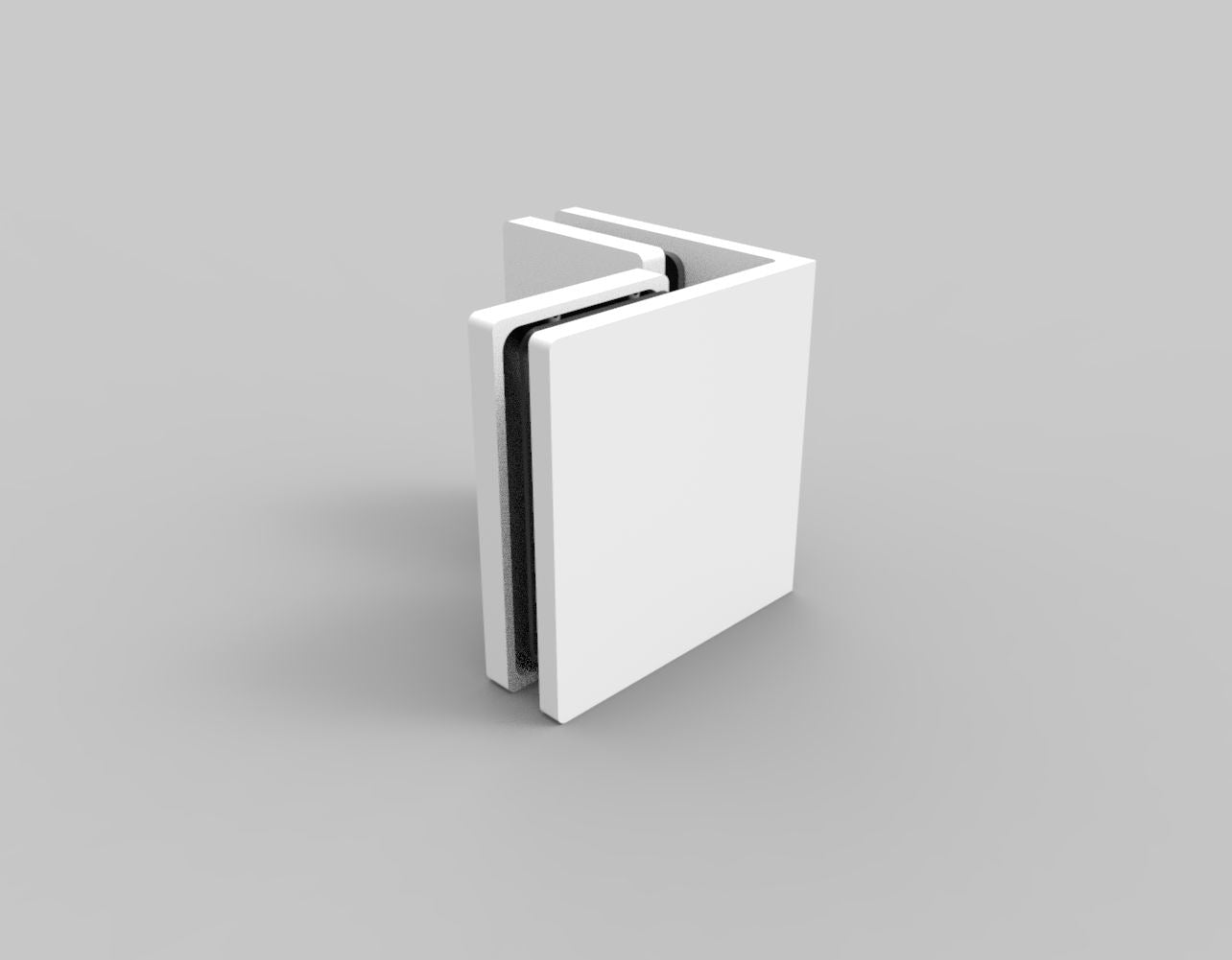

• Fünf Oberflächen: Chrom poliert glänzend, Edelstahl gebürstet matt, Weiß matt, Schwarz matt, Bronze matt gebürstet.
• Lieferumfang komplett: Dichtungen (Gaskets) und Montageschrauben enthalten.

Technische Daten

• Produkt: Bellagio Winkelverbinder Glas-Glas 90°
• Artikelnummer: BEL090 (BEL090CH Chrom, BEL090BN Edelstahl, BEL090WH-1 Weiß, BEL090MBL Schwarz, BEL090BBRZ Bronze)
• Typ: Winkelverbinder Glas-Glas 90°
• Material: Messing massiv

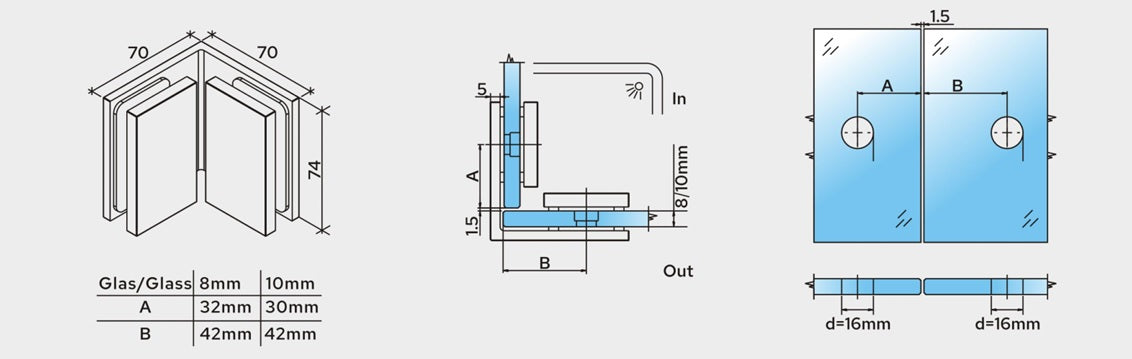

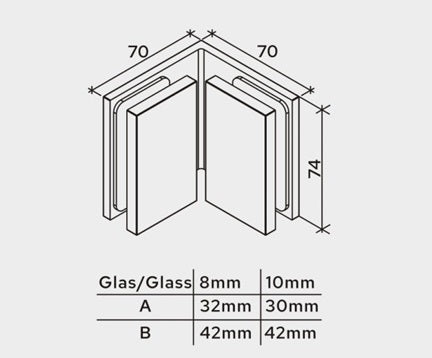

• Abmessungen: 70 × 70 × 74 mm
• Glasdicke: 8 oder 10 mm ESG

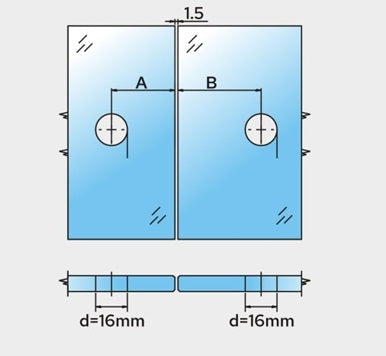

• Glasbohrung: 1 × 16 mm pro Scheibe
• Bohrabstände 8 mm Glas: A = 32 mm, B = 42 mm
• Bohrabstände 10 mm Glas: A = 30 mm, B = 42 mm
• Abdeckungen: Aufsteckbar, für unsichtbare Schrauben
• Verfügbare Oberflächen: Chrom poliert glänzend, Edelstahl gebürstet matt, Weiß matt, Schwarz matt, Bronze matt gebürstet
• Lieferumfang: 1× Winkelverbinder mit Dichtungen (Gaskets) und Montageschrauben

Verfügbare Oberflächen

Der BEL090 ist in fünf hochwertigen Oberflächen erhältlich: Chrom poliert glänzend (klassisch), Edelstahl gebürstet matt (modern und puristisch), Weiß matt (klare Designsprache), Schwarz matt (Schwarz-Edition) und Bronze matt gebürstet (warm und elegant). Alle Oberflächen sind designkonsistent mit den Bellagio-Pendeltürbändern BEL344, BEL380, BEL392 und dem Wand-Winkelverbinder BEL90S.

Wann ist der BEL090 die richtige Wahl?

Der BEL090 ist die Lösung für alle Glas-Glas-Eckverbindungen ohne Scharnierfunktion – also dort, wo zwei feststehende Glaselemente im 90°-Winkel zusammenlaufen, etwa bei einer L-förmigen Walk-in-Dusche oder einer Eckabtrennung mit Pendeltür (wo das Pendeltürband selbst BEL392 übernimmt). Für Glas-Wand-Verbindungen wählen Sie den BEL90S aus derselben Serie. Beide Winkelverbinder sind im selben Design ausgeführt und kombinierbar.

Einbau und Anwendung

Der Winkelverbinder wird typischerweise bei Eckduschen eingesetzt, bei denen zwei feststehende Glaselemente im rechten Winkel zusammenlaufen. Achten Sie beim Glasaufmaß darauf, dass die Bohrungen exakt nach den oben genannten Bohrabständen positioniert werden, da sich diese je nach Glasdicke (8 oder 10 mm) unterscheiden.

Setzen Sie die Glasscheiben mit den Dichtungen (Gaskets) auf den Verbinder, ziehen Sie die zwei Schrauben pro Seite handfest an und stecken Sie die Abdeckplatten auf – alle Schrauben sind nun unsichtbar. Pro Festglaselement empfehlen sich je nach Scheibenhöhe zwei bis drei Winkelverbinder.

Wichtig: Da ESG (Einscheiben-Sicherheitsglas) nach dem Härten nicht mehr gebohrt werden kann, müssen die 16-mm-Bohrungen mit den exakten Bohrabständen bereits bei der Glasbestellung mit angegeben werden. Verwenden Sie ausschließlich die mitgelieferte Bohrungszeichnung des Herstellers, da sich die Maße nicht mit denen anderer Hersteller decken.

Reinigung und Pflege

Reinigen Sie den Winkelverbinder regelmäßig mit einem weichen Tuch und mildem Reiniger. Bei gebürsteten Oberflächen wischen Sie in Wischrichtung der Bürstung. Vermeiden Sie scheuernde oder säurehaltige Mittel.

Passende Produkte

Der BEL090 ergänzt die Bellagio-Pendeltürbänder BEL344 (Glas-Wand 90°), BEL380 (Glas-Glas 180°) und BEL392 (Glas-Glas 90°) sowie den Glas-Wand-Winkelverbinder BEL90S. Wenn Sie statt klassischer Pendeltürbänder mit Hebe-Senk-Funktion arbeiten, ist die Nobiallo-Familie (N0B044, N0B180) Bellagio-kompatibel und nutzt dieselben Winkelverbinder. Als Alternative mit flächenbündiger Befestigung ist der Lugano Winkelhalter LU90S/LU90SA im Sortiment, kombinierbar mit den Lugano Hebe-Senk-Scharnieren LUG044 und LUG180. Für den senkrechten Wandanschluss der Glasscheiben empfiehlt sich eine passende Wandanschlussdichtung aus unserem Sortiment. Als ESG-Sicherheitsglas in 8 oder 10 mm mit vorgefertigter Bohrung in Wunschmaß finden Sie die passende Glasscheibe in unserem Sortiment, optional mit Easyclean Nano-Beschichtung. Als Klebstoff für die Befestigungsbohrungen empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.
