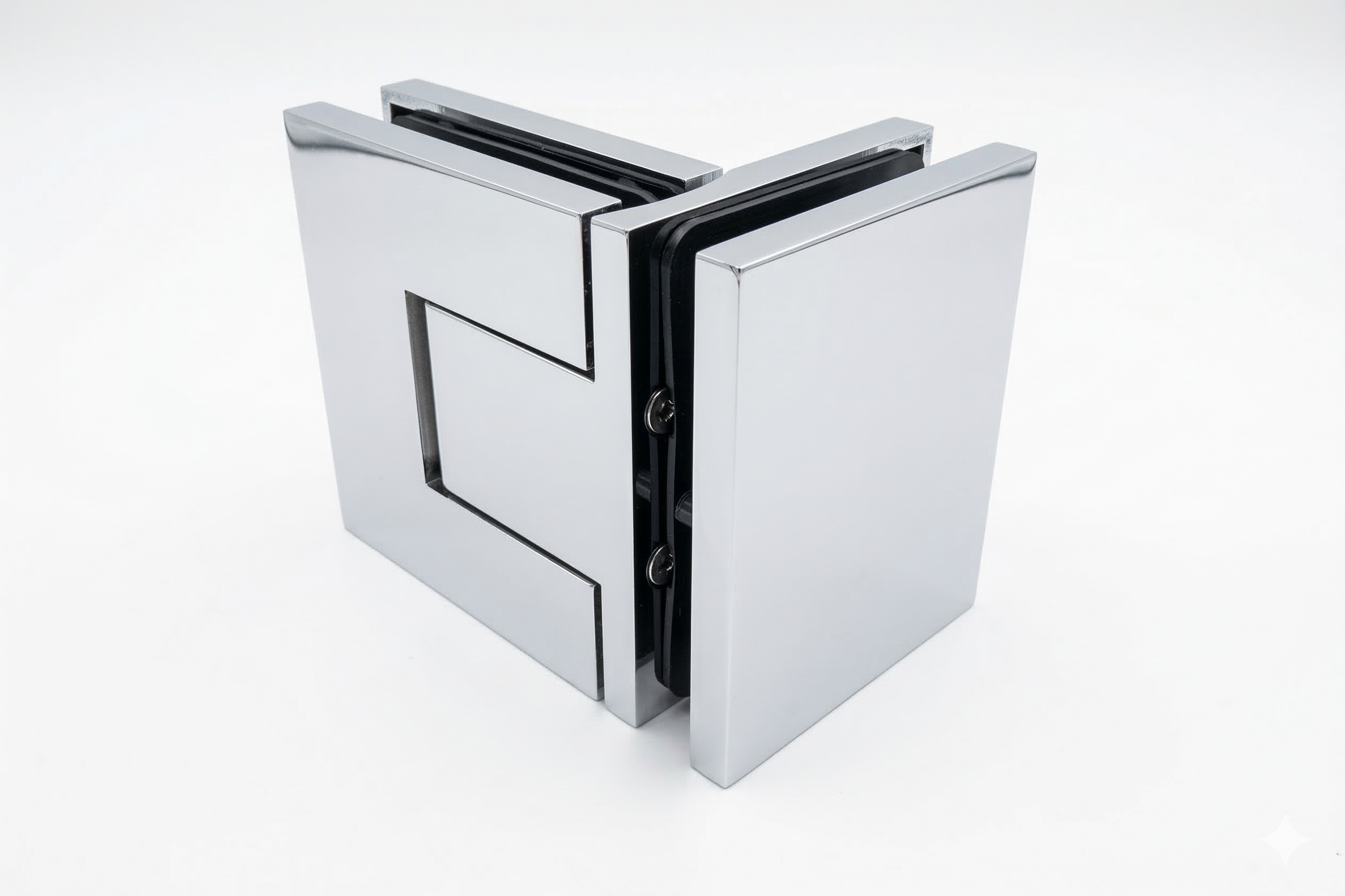

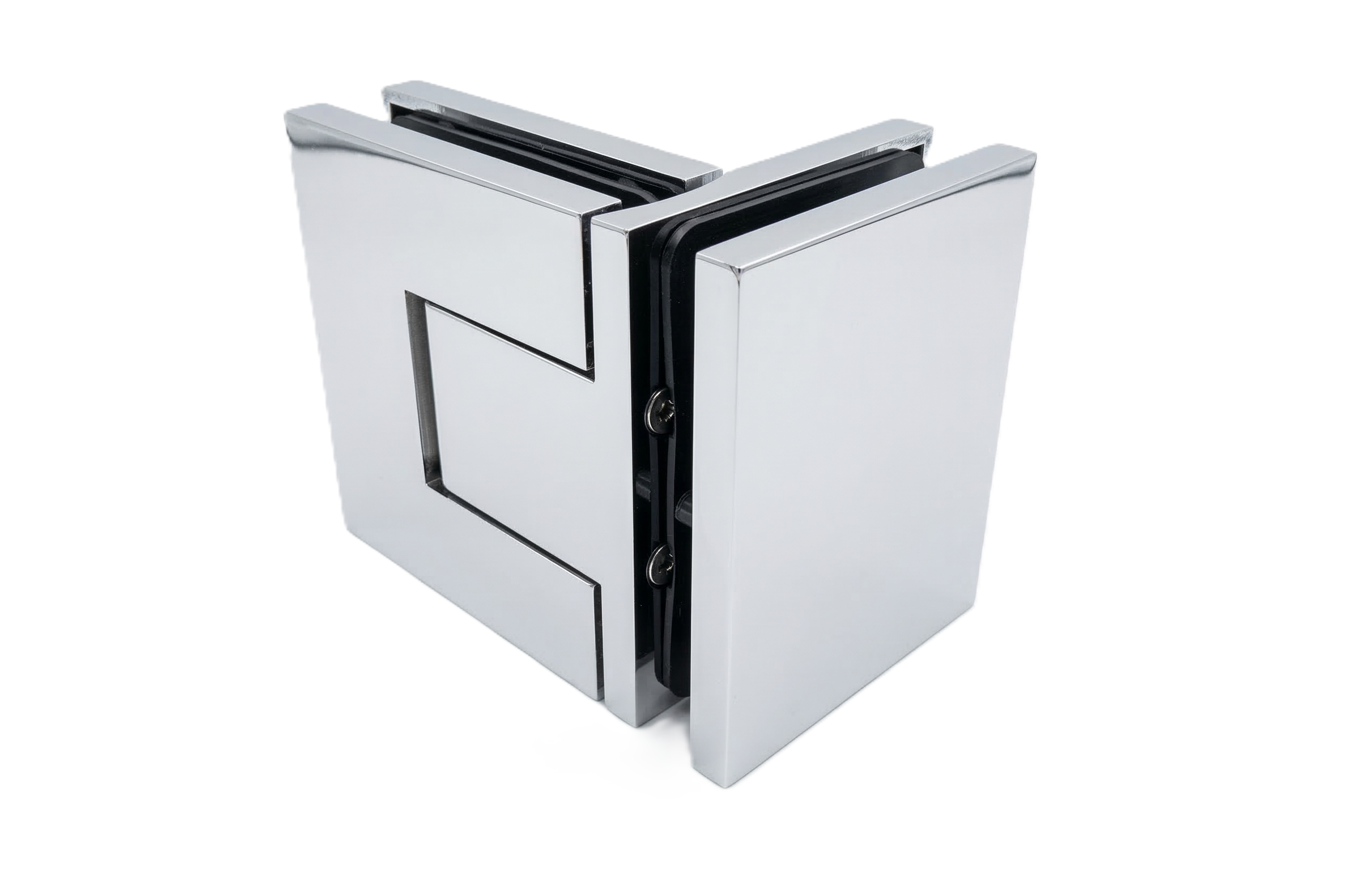

Bellagio Pendeltürband 90° Glas-Glas BEL392 – 50 kg, 8/10 mm ESG, 11 Oberflächen

Bellagio Pendeltürband 90° Glas-Glas (BEL392) – die Ecklösung für Pendeltüren ohne Wandmontage, in 11 Oberflächen

Bei einer Eckdusche, bei der die Pendeltür nicht an der Wand, sondern an einer feststehenden Glasscheibe im 90°-Winkel hängen soll, brauchen Sie ein Glas-Glas-Scharnier mit Winkelfunktion. Das Bellagio BEL392 ist genau dafür gemacht: Es verbindet eine Festglasscheibe im rechten Winkel mit einer Pendeltür und bildet so die Scharnierecke einer rahmenlosen Glasdusche – ganz ohne Wandanschluss am Türelement.

Vorteile und Eigenschaften

• Beidseitig öffnendes Pendeltürband (Double Acting): die Tür pendelt nach innen und außen.
• Glas-Glas Ecklösung 90°: verbindet Festscheibe und Tür im rechten Winkel ohne Wandanschluss.
• Massivmessing: hochwertige Verarbeitung, korrosionsbeständig im Feuchtraum.
• Hohe Traglast 50 kg: mit zwei Bändern Glastüren bis 1.000 mm Breite.
• Selbstschließmechanismus ab ca. 25°: die Tür kehrt zuverlässig in die geschlossene Position zurück.
• Stufenlos einstellbare Nulllage: exakte Justierung der Schließposition.
• Verdeckte Verschraubung: alle Befestigungsschrauben verschwinden hinter aufsteckbaren Abdeckplatten.
• Minimale Spaltmaße: verhindert, dass Wasser am Scharnier vorbei läuft.
• Für 8 oder 10 mm ESG: abgestimmt auf Standard- und massives Duschglas.

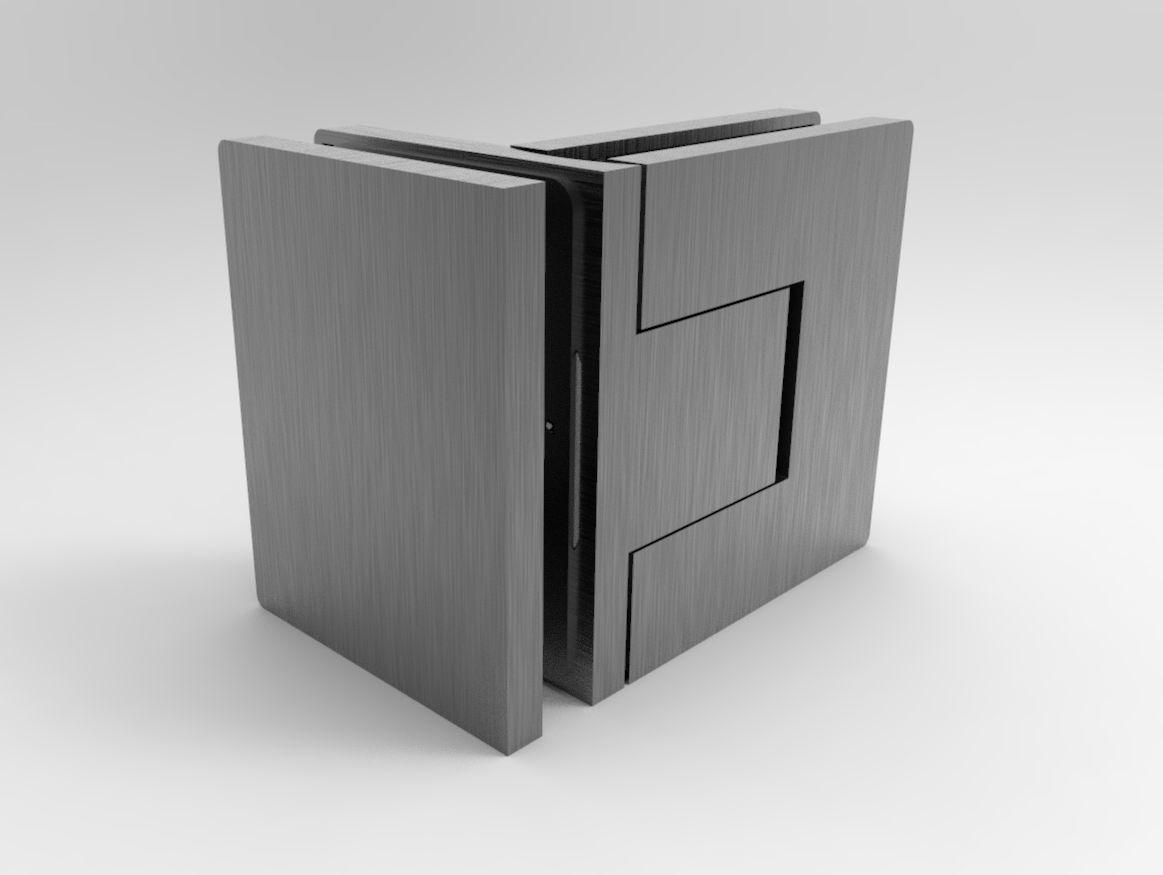

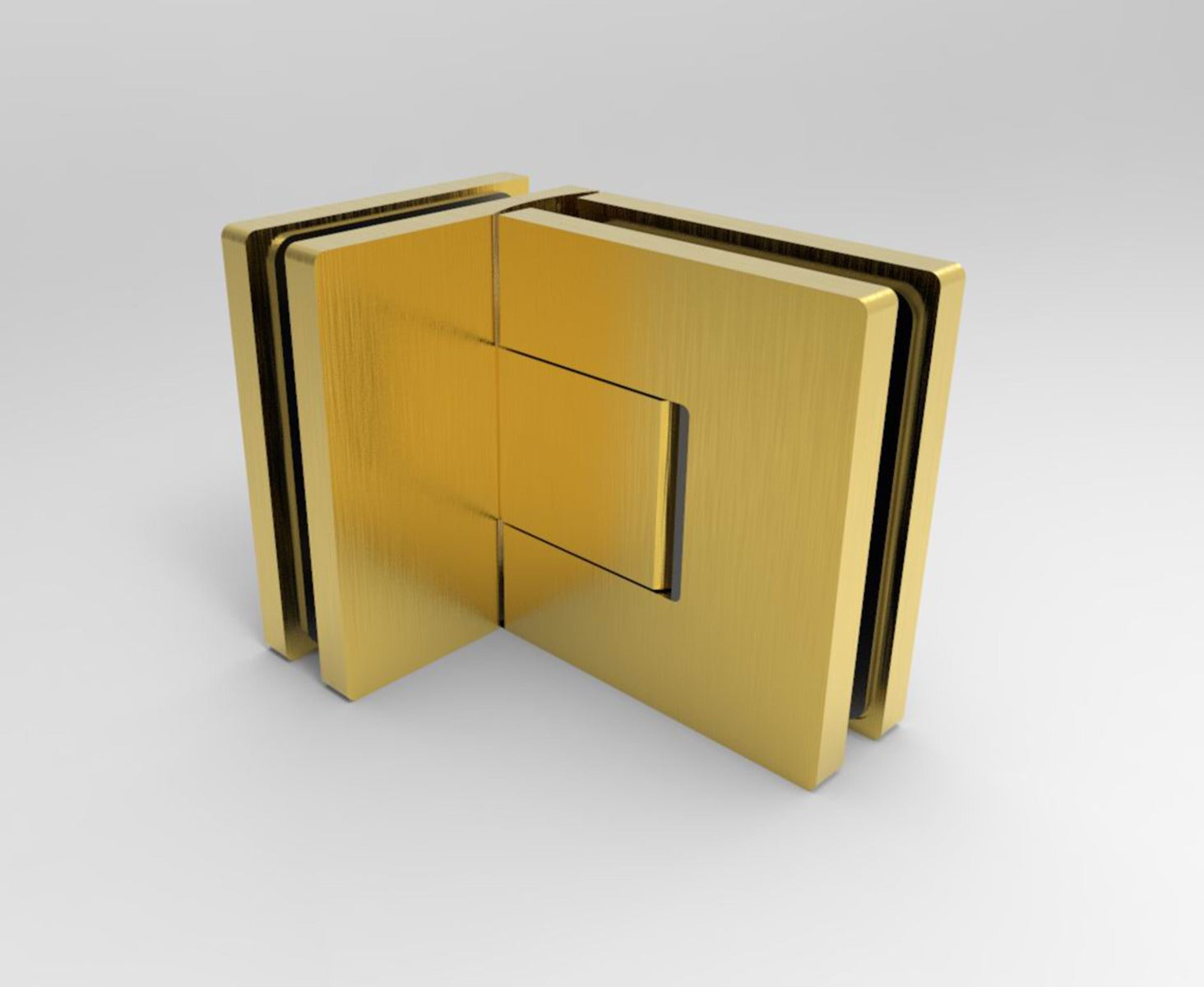

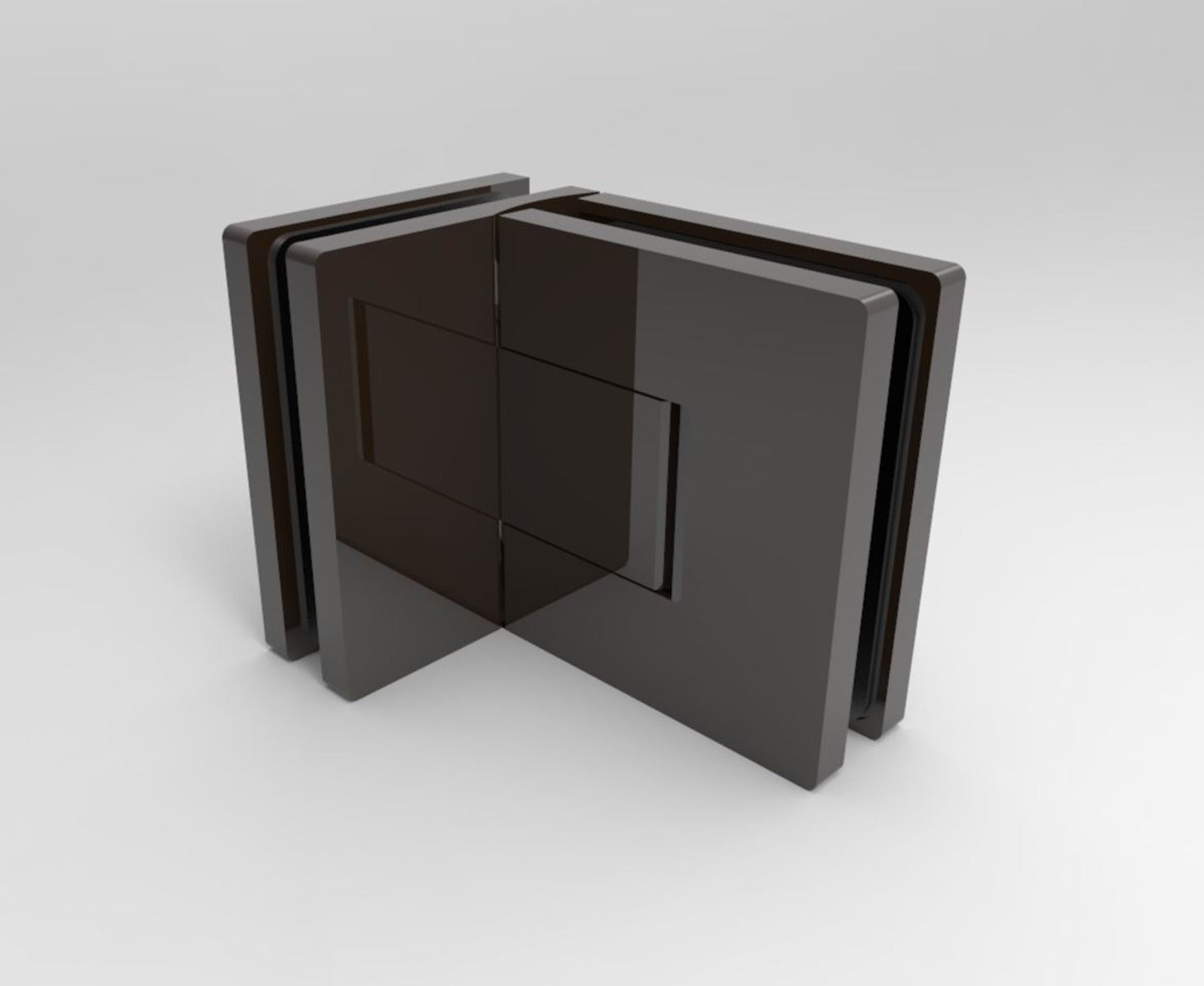

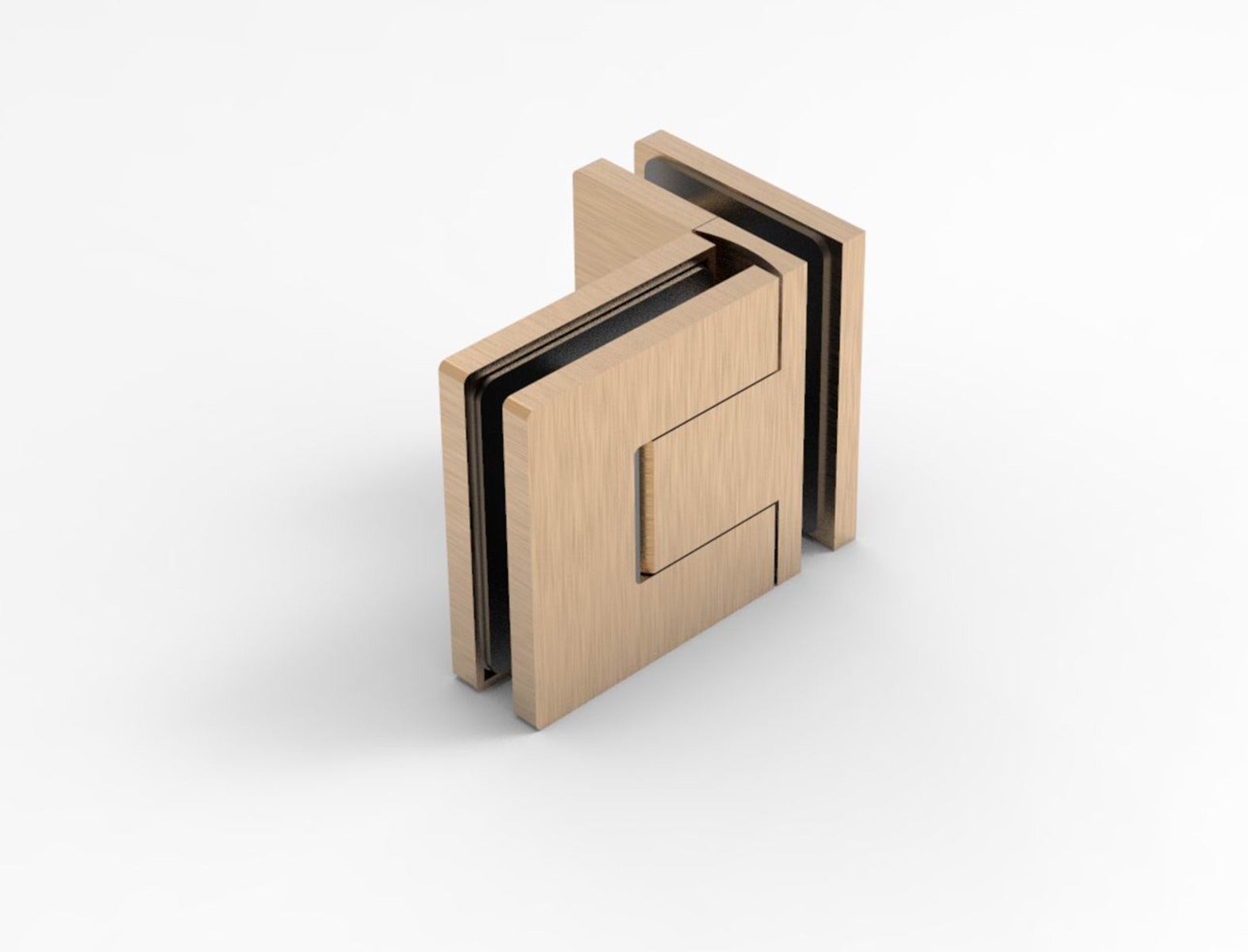

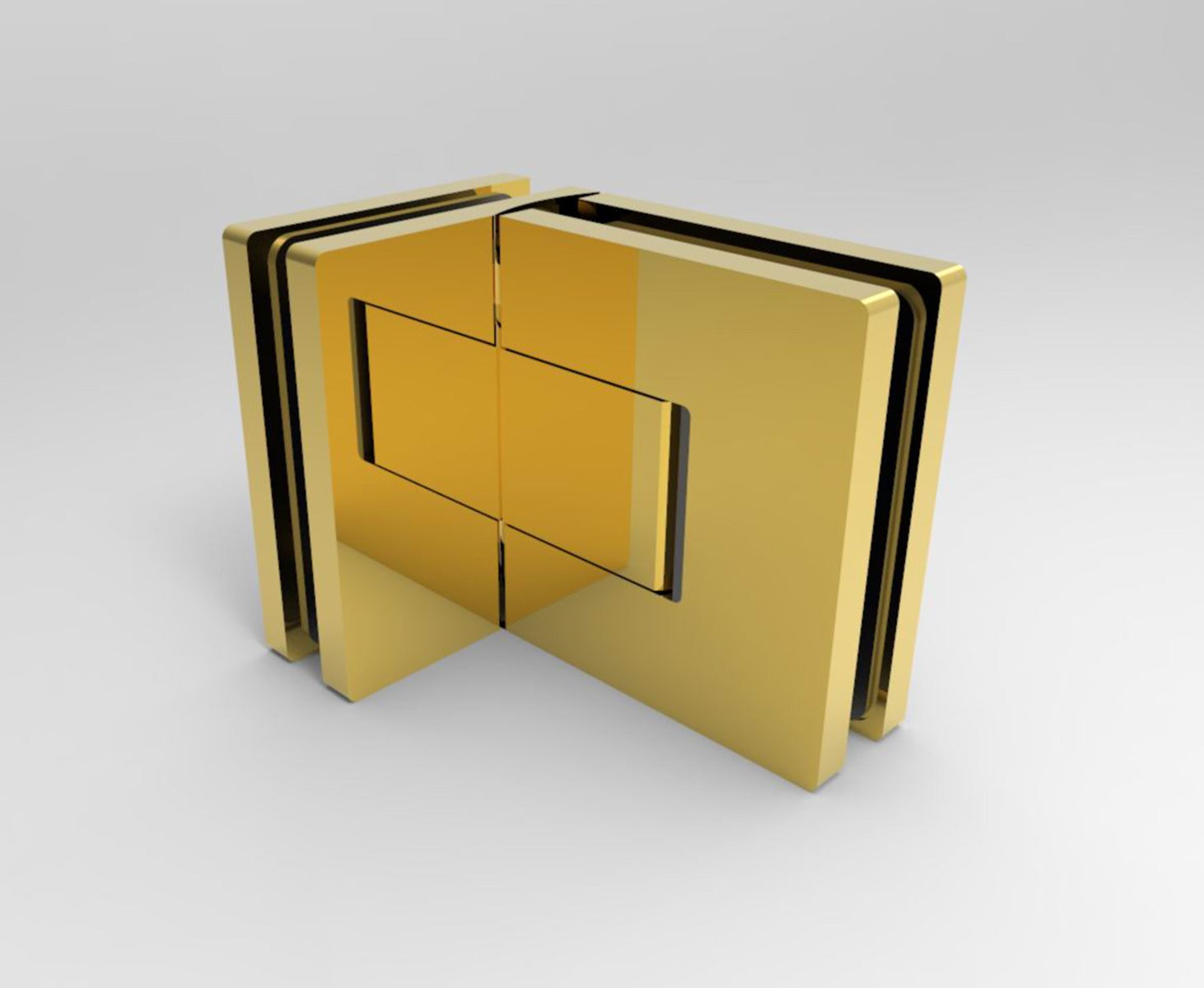

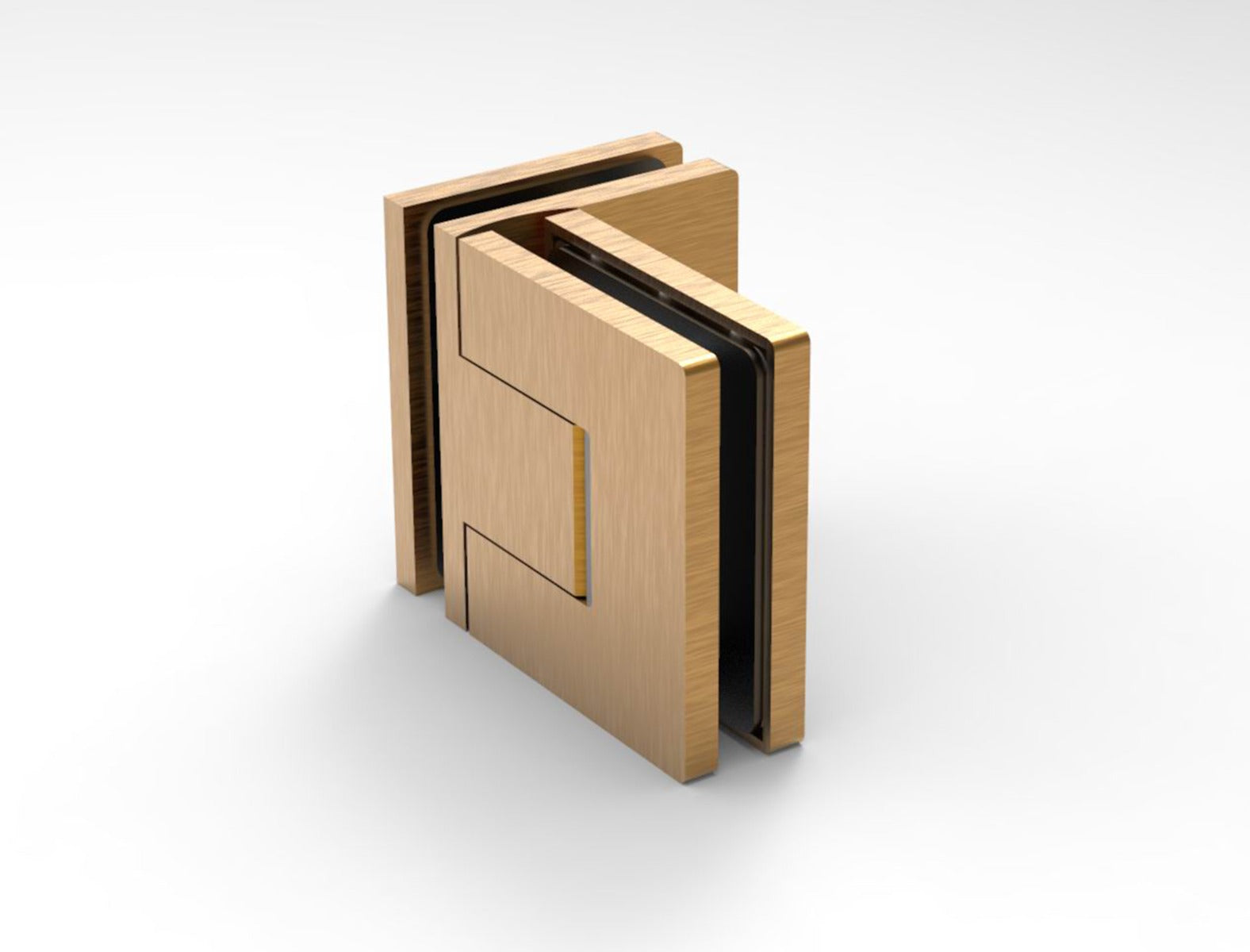

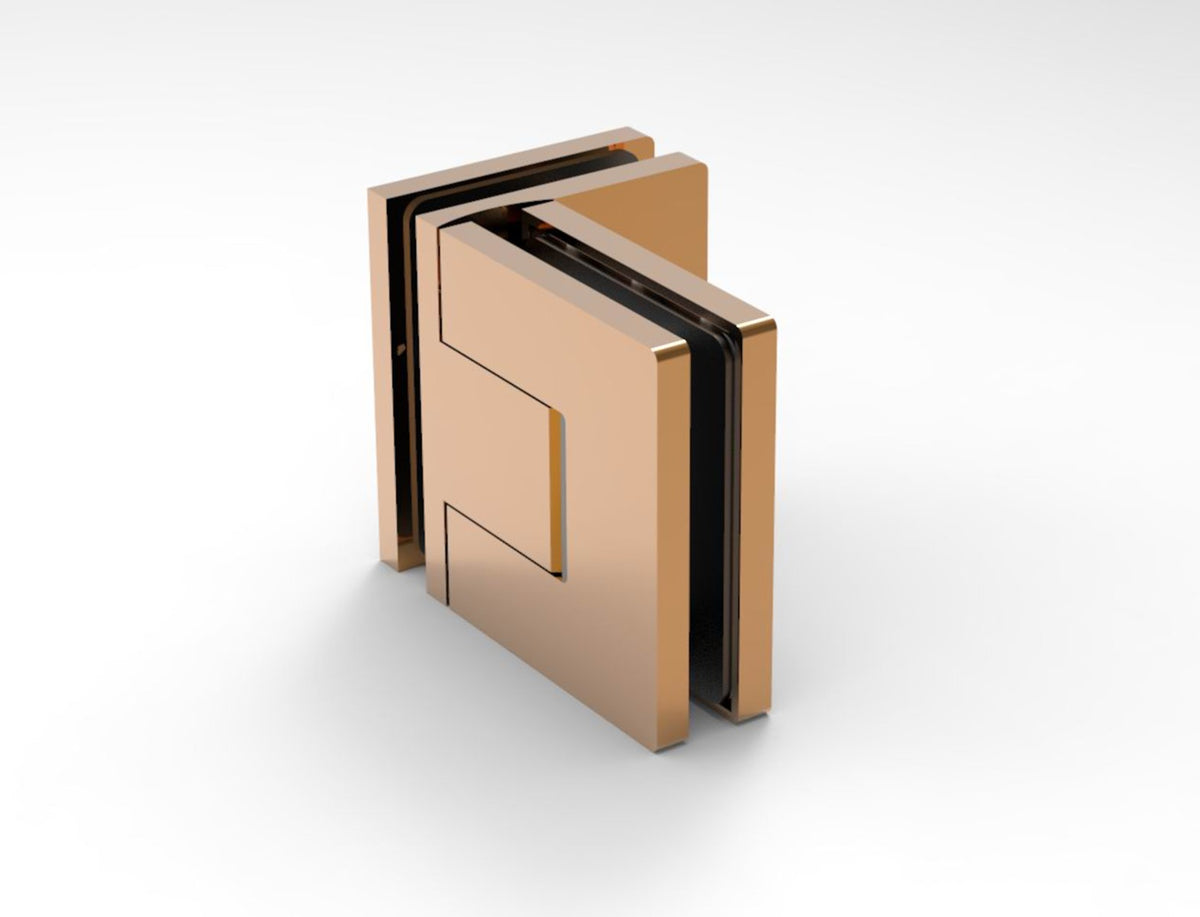

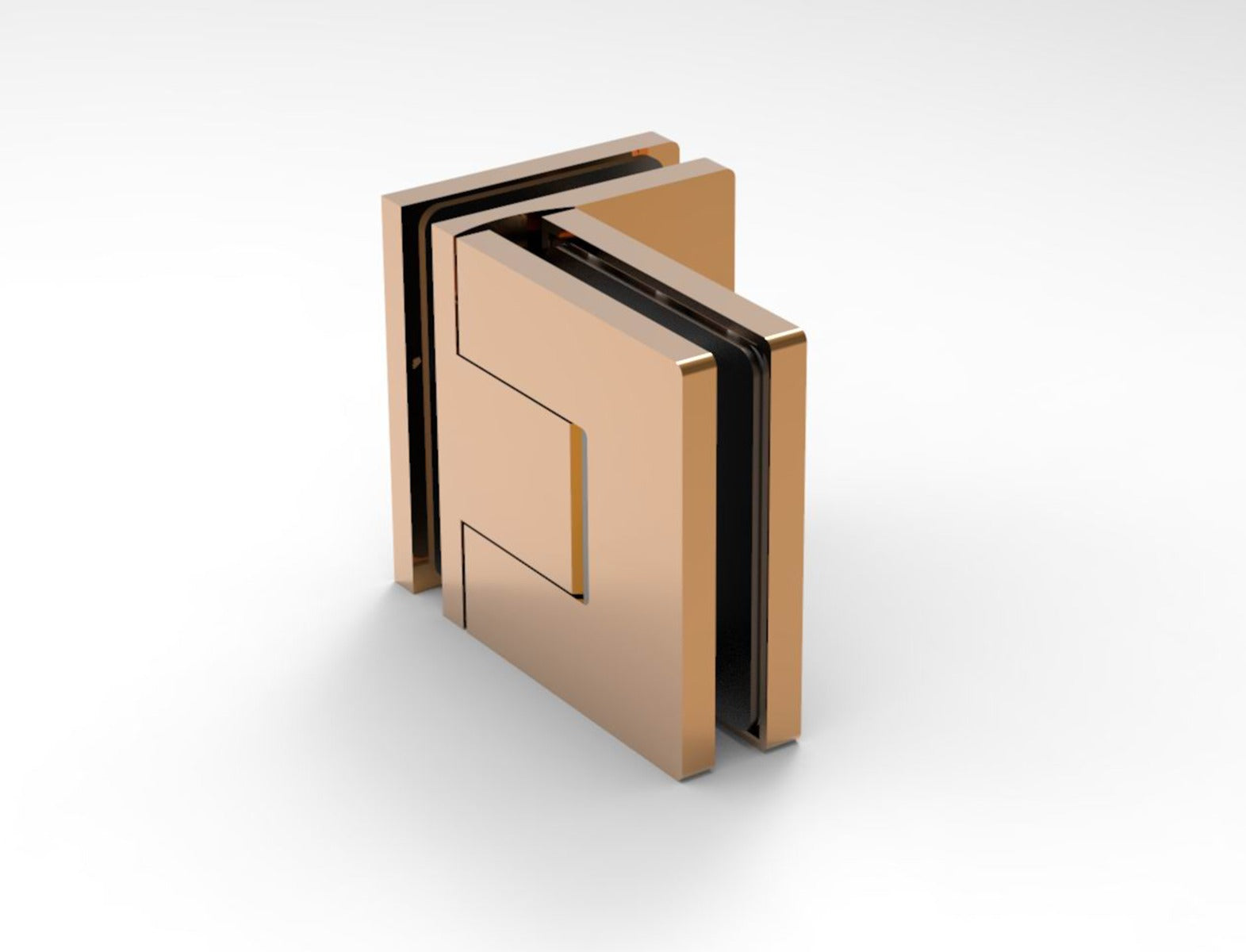

• 11 Oberflächen: Chrom poliert glänzend, Edelstahl gebürstet matt, Schwarz matt, Weiß matt, Graphit poliert glänzend, Graphit matt gebürstet, Messing poliert glänzend (goldfarbig), Messing matt (goldfarbig), Bronze matt gebürstet, Kupfer poliert glänzend (Rosé-Gold), Kupfer matt gebürstet.
• Bestanden DIN EN 14428:2019-07: über 100.000 Zyklen geprüft (gefordert: 20.000).

Technische Daten

• Produkt: Bellagio Pendeltürband Glas-Glas 90° (Ecklösung)
• Artikelnummer: BEL392 (BEL392CH Chrom, BEL392BN Edelstahl, BEL392MBL Schwarz, BEL392WH Weiß, BEL392GM Graphit poliert, BEL392BGM Graphit matt, BEL392BR Messing poliert, BEL392SB Messing matt, BEL392BBRZ Bronze, BEL392PRG Kupfer poliert, BEL392MBC Kupfer matt)
• Typ: Pendeltürband Glas-Glas 90°
• Material: Messing massiv
• Glasdicke: 8 oder 10 mm ESG
• Max. Türbreite: 1.000 mm (mit 2 Bändern)
• Max. Türgewicht: 50 kg (mit 2 Bändern)
• Öffnungsrichtung: Beidseitig (Double Acting)
• Selbstschließend: Ab ca. 25°
• Nulllage: Stufenlos einstellbar
• Abdeckungen: Aufsteckbar, im Lieferumfang enthalten
• Verfügbare Oberflächen: Chrom poliert glänzend, Edelstahl gebürstet matt, Schwarz matt, Weiß matt, Graphit poliert glänzend, Graphit matt gebürstet, Messing poliert glänzend (goldfarbig), Messing matt (goldfarbig), Bronze matt gebürstet, Kupfer poliert glänzend (Rosé-Gold), Kupfer matt gebürstet
• Dauerhaftigkeit: DIN EN 14428:2019-07 – über 100.000 Zyklen bestanden (gefordert: 20.000)
• Lieferumfang: 1× Pendeltürband mit Madenschrauben, aufsteckbaren Abdeckungen und Glasausschnittzeichnung

Verfügbare Oberflächen – designkonsistent zur jeweiligen Edition

Das Bellagio BEL392 ist mit seinen elf Oberflächen so vielseitig wie die gesamte Bellagio-Serie. Damit lässt sich nahezu jedes Farbkonzept im Bad konsistent fortsetzen – von der klassischen Chrom- oder Edelstahl-Linie über moderne Schwarz-Edition, warme Bronze- oder Goldoptik bis zur ausdrucksstarken Kupfer- oder Graphit-Variante. Bei den Premium-Oberflächen kommt eine PVD-vergleichbare Beschichtungstechnik zum Einsatz – die Beschichtung ist hart, kratzfest und korrosionsbeständig. Alle Oberflächen sind designkonsistent mit den weiteren Bellagio-Beschlägen (BEL344 Glas-Wand 90°, BEL380 Glas-Glas 180°) und dem Winkelverbinder BEL90S.

Wann BEL392 und wann BEL380?

Der wesentliche Unterschied zum Bellagio BEL380 liegt im Winkel: Das BEL392 verbindet zwei Glasscheiben im 90°-Winkel (Ecklösung), während das BEL380 zwei Glasscheiben in einer 180°-Flucht verbindet (Reihenanordnung). Wählen Sie das BEL392, wenn Festglas und Tür einen rechten Winkel bilden, und das BEL380, wenn beide Scheiben in einer Ebene liegen.

Einbau und Anwendung

Das BEL392 wird typischerweise bei Eckduschen eingesetzt, bei denen die Pendeltür an einer feststehenden Seitenscheibe hängt – etwa bei einer freistehenden Eckduschkabine ohne Wandbefestigung auf der Türseite. Verwenden Sie ausschließlich die mitgelieferte Glasausschnittzeichnung (Template), da die Ausschnittmaße nicht mit denen anderer Hersteller übereinstimmen.

Wichtig: Die Bellagio-Bänder werden ohne festgelegte Nulllage geliefert. Legen Sie nach der Montage die gewünschte Schließposition fest und ziehen Sie beide Madenschrauben an. Pro Tür werden in der Regel zwei Bänder eingesetzt.

Reinigen Sie das Pendeltürband regelmäßig mit einem weichen Tuch und mildem Reiniger. Bei gebürsteten Oberflächen wischen Sie in Wischrichtung der Bürstung. Vermeiden Sie scheuernde oder säurehaltige Mittel.

Passende Produkte

Für die gegenüberliegende Wandseite der Eckdusche eignet sich das Bellagio BEL344 (Glas-Wand 90°) aus derselben Serie. Für eine 180°-Glas-Glas-Verbindung in einer Flucht ist das BEL380 die passende Ergänzung. Als Hebe-Senk-Alternative finden Sie die Lugano-Familie LUG044 (Glas-Wand 90°) und LUG180 (Glas-Glas 180°) sowie die Nobiallo-Familie N0B044 und N0B180 im Sortiment. Für 6 mm Glas statt 8/10 mm ist das drehbare Wandprofil Emily 41.0901 mit Hebe-Senk-Mechanik die Alternative. Für eine dichte Pendeltür empfehlen wir die Streifdichtung mit Ballon (Art.Nr. 5042) oder die Pendeltürdichtung 007 aus unserem Sortiment. Als ESG-Sicherheitsglas in 8 oder 10 mm finden Sie die passende Glasscheibe in unserem Sortiment, optional mit Easyclean Nano-Beschichtung. Als Klebstoff für die Befestigungsbohrungen empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.
