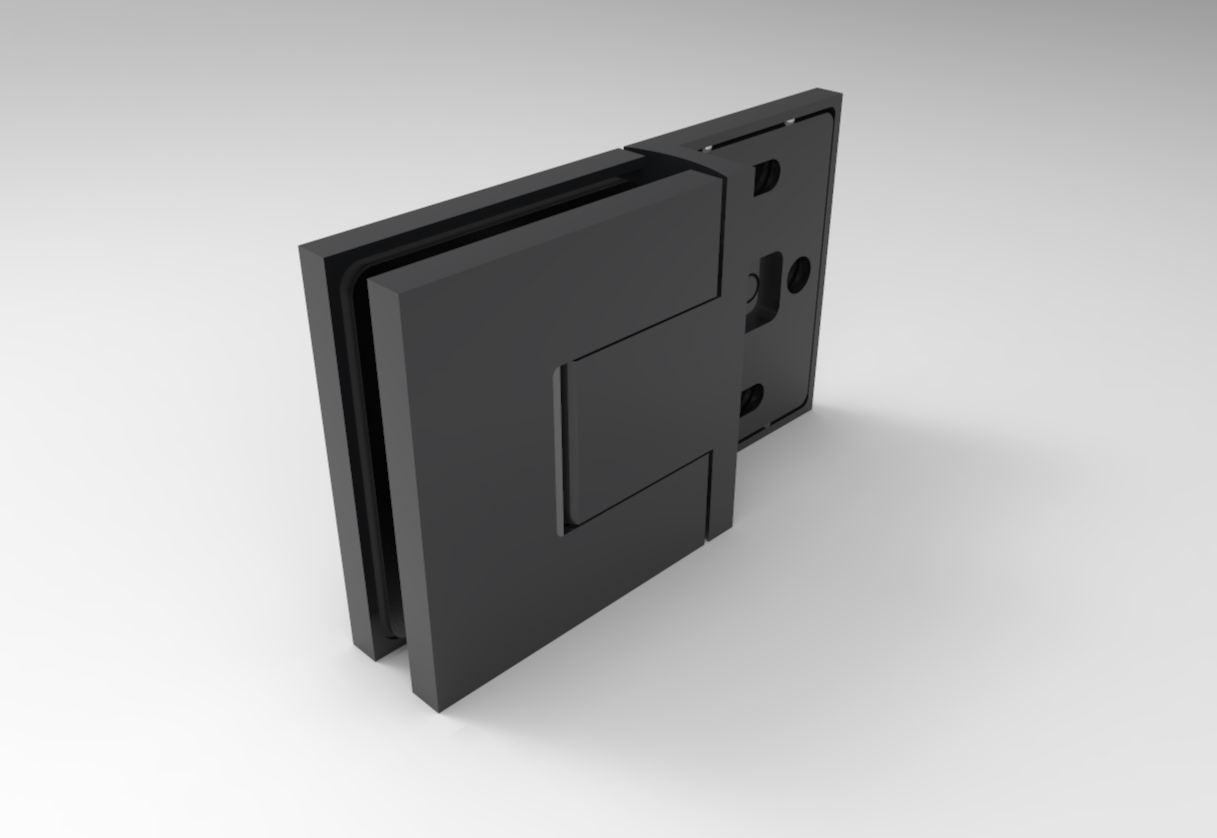

Bellagio Pendeltürband 180° Glas-Wand – 50 kg, 8/10 mm ESG, 3 Oberflächen, Art.Nr. BEL354

Bellagio Pendeltürband 180° Glas-Wand (BEL354): Tür in einer Flucht mit der Wand, 50 kg, 3 Oberflächen

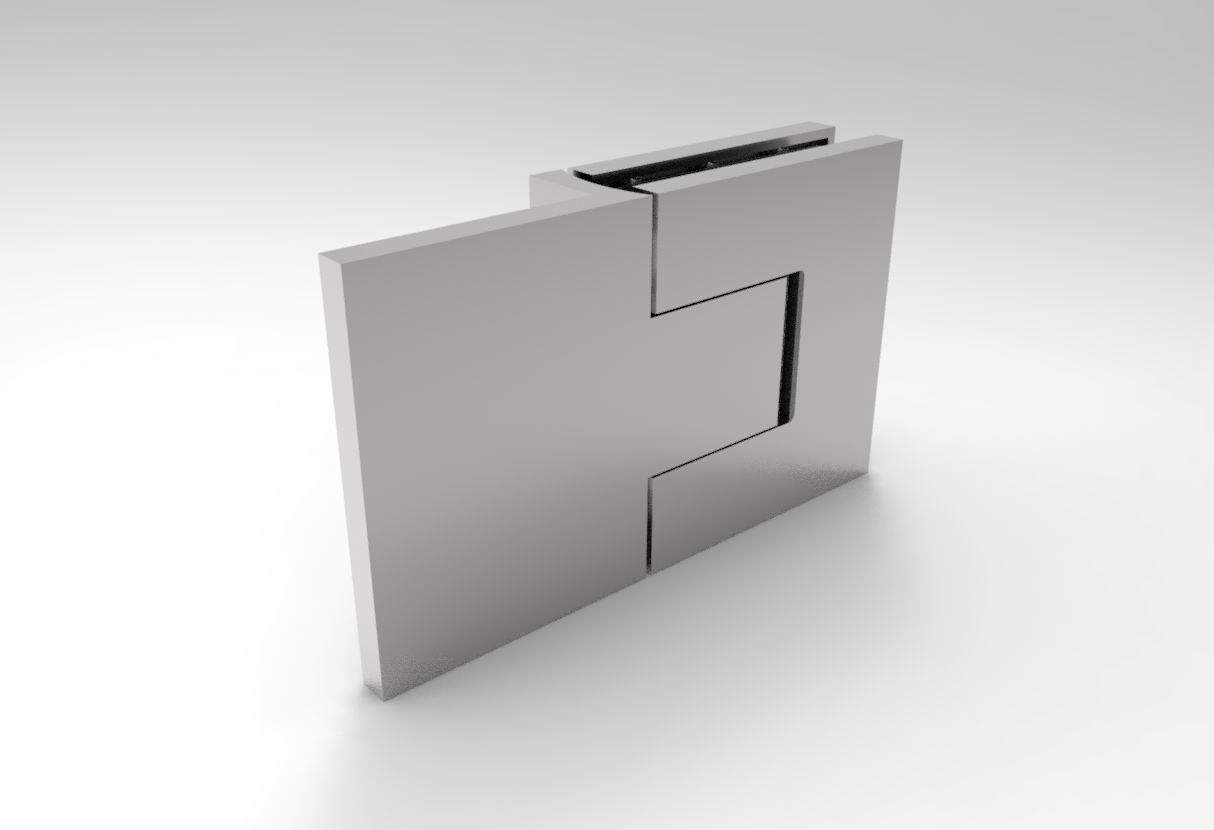

Das BEL354 ist für Duschen gedacht, bei denen die Glastür nicht im Winkel an der Wand hängt, sondern die Wand geradlinig fortsetzt. Die Anschraubplatte sitzt auf der Wandstirn oder auf der Wandfläche, das Glas läuft in der Wandebene weiter. Das Band ist aus massivem Messing, zwei Stück tragen eine Tür bis 50 kg und 1.000 mm Breite, passend für 8 und 10 mm ESG.

Eigenschaften

• Montage 180° Glas-Wand: Tür und Wand liegen in einer Flucht, zwischen Glas und Wand entsteht kein Winkel.
• Pendeltür: die Tür öffnet bis 90° nach innen und nach außen und schließt ab ca. 25° von selbst.
• Schließt exakt bei 0°: die Nulllage ist einstellbar, geschlossen steht die Tür sauber in der Flucht.
• Messing massiv: geeignet für den dauerhaften Einsatz im Feuchtraum.
• Kompakter Bandkörper: 74 × 74 mm.

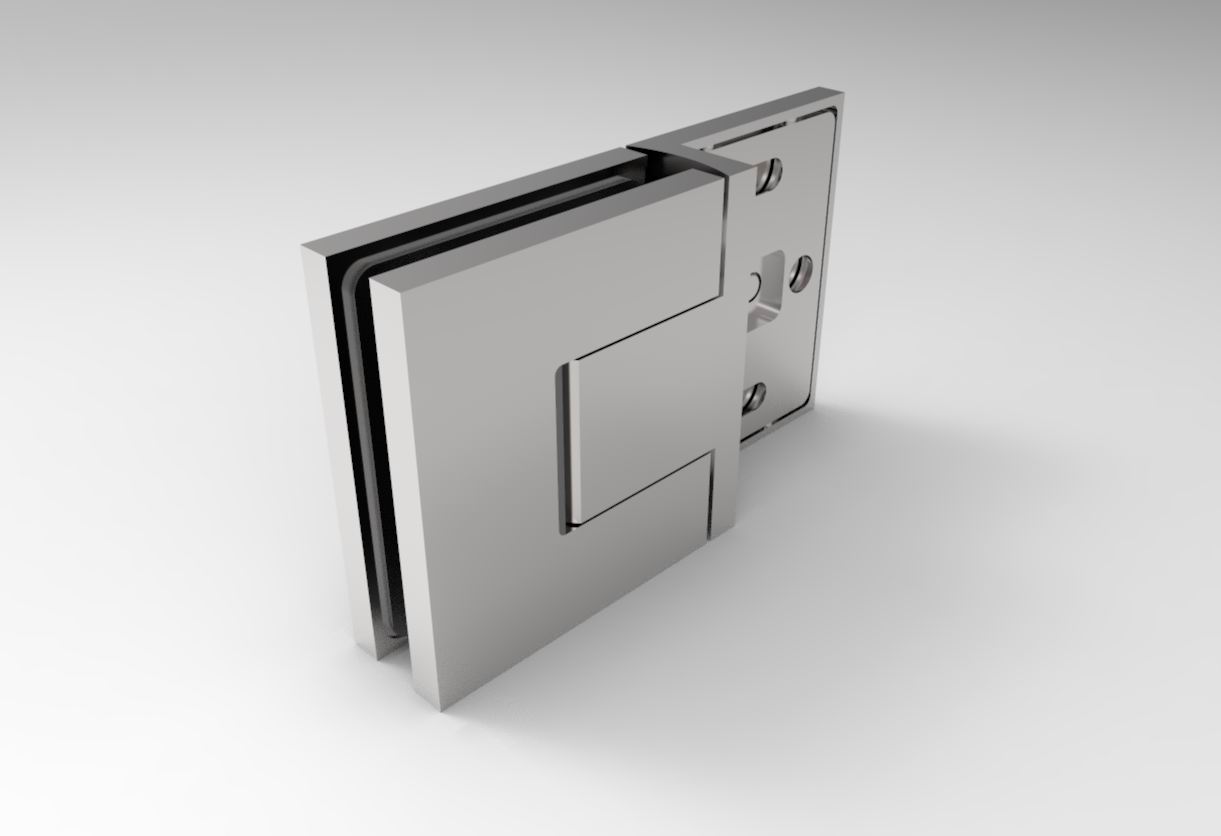

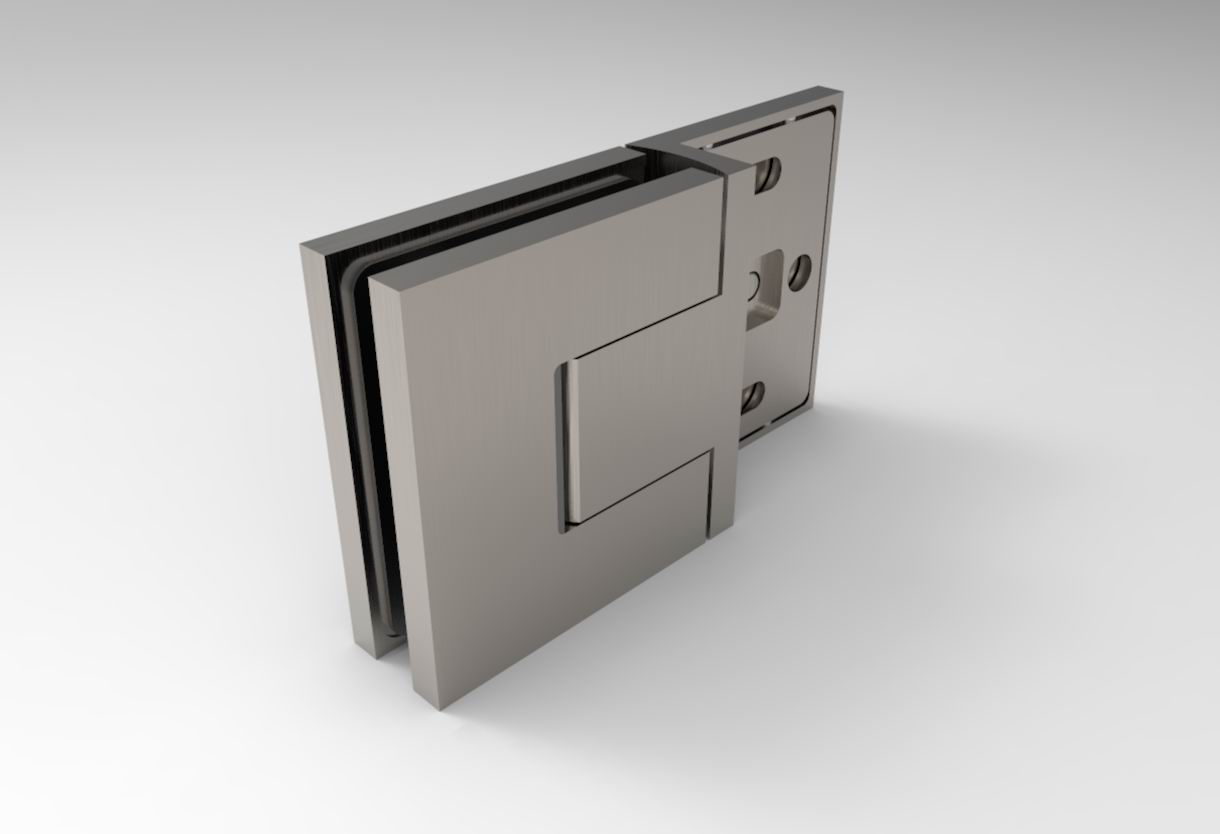

• Langlöcher in der Wandplatte: das Band lässt sich bei der Montage ausrichten.

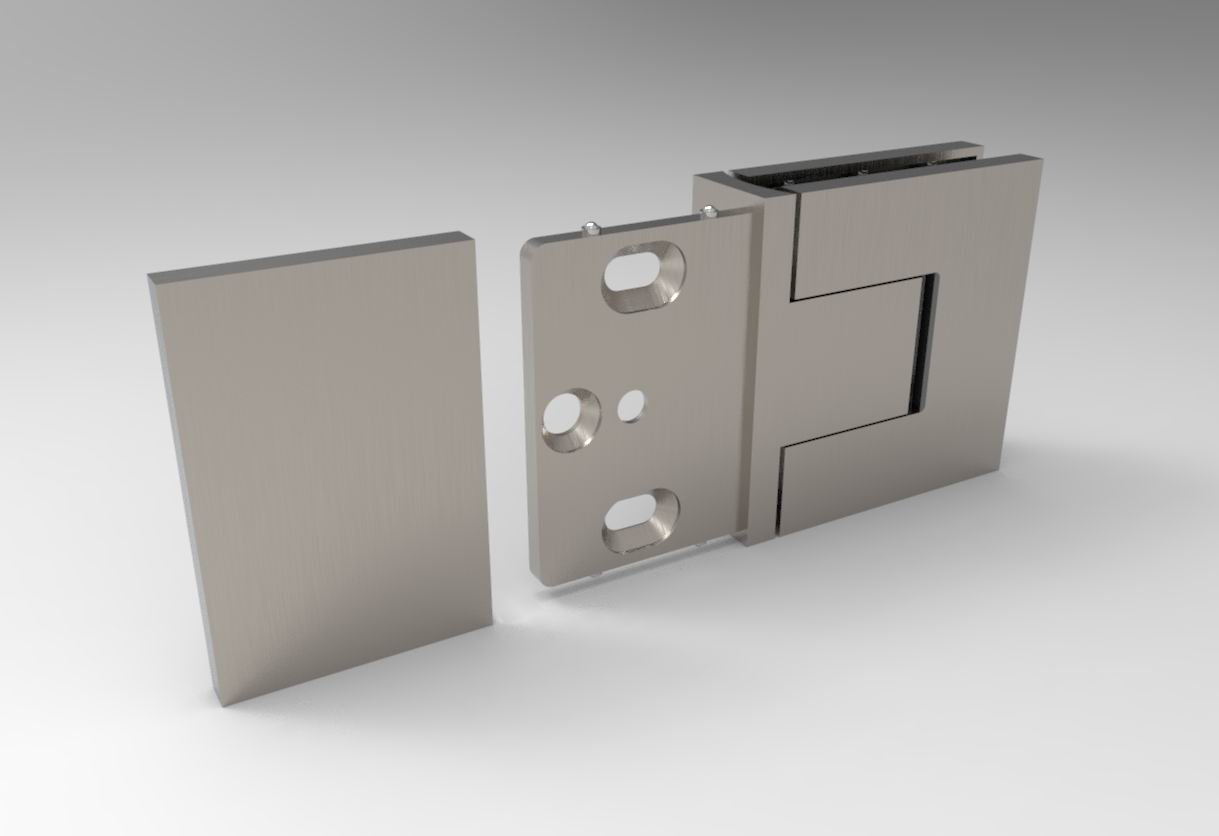

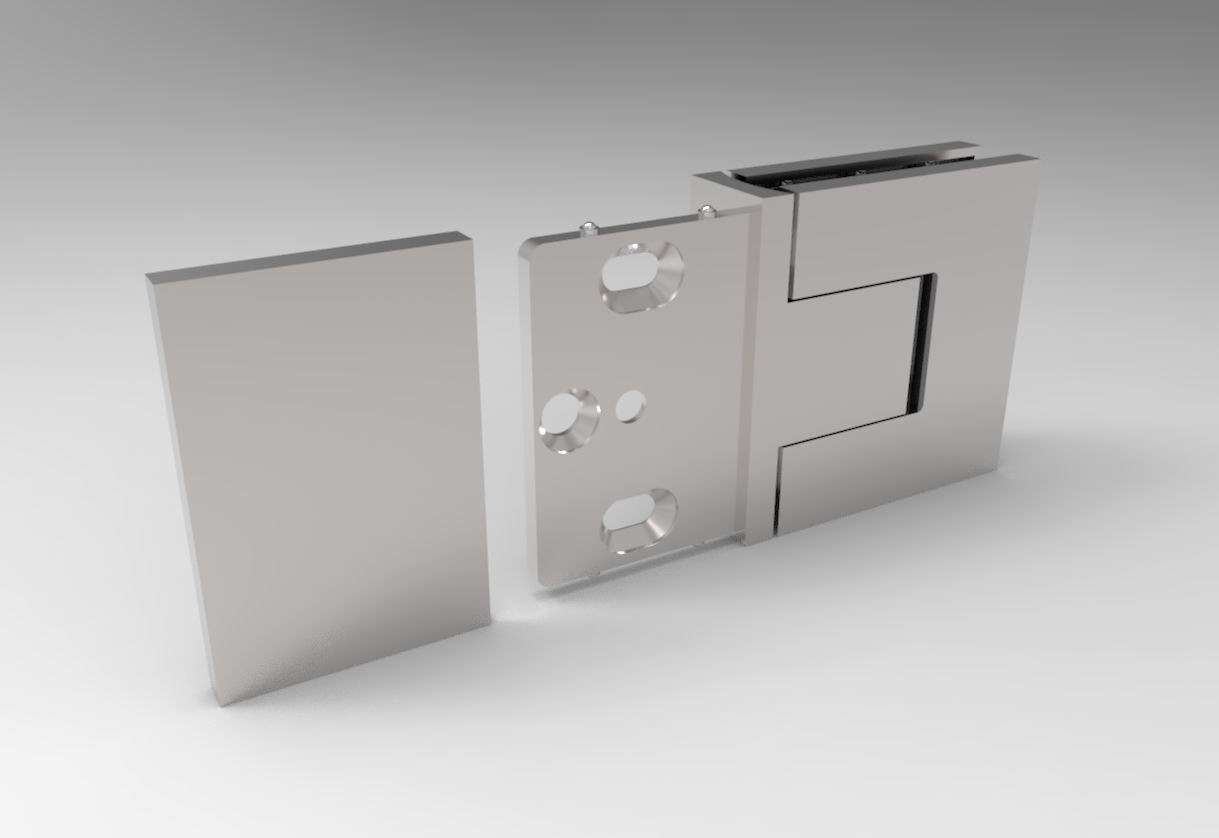

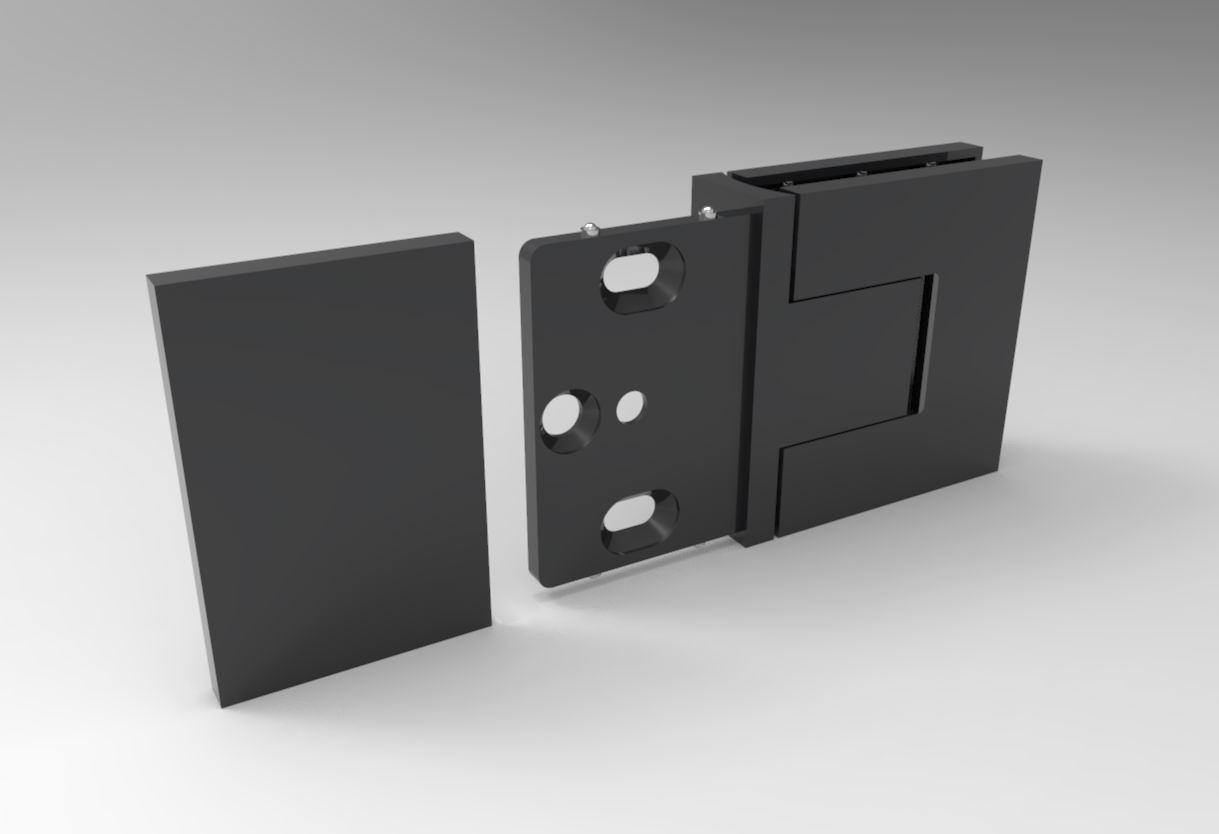

• Verdeckte Schrauben: aufsteckbare Abdeckungen verdecken die Verschraubung.
• Für 8 oder 10 mm ESG.

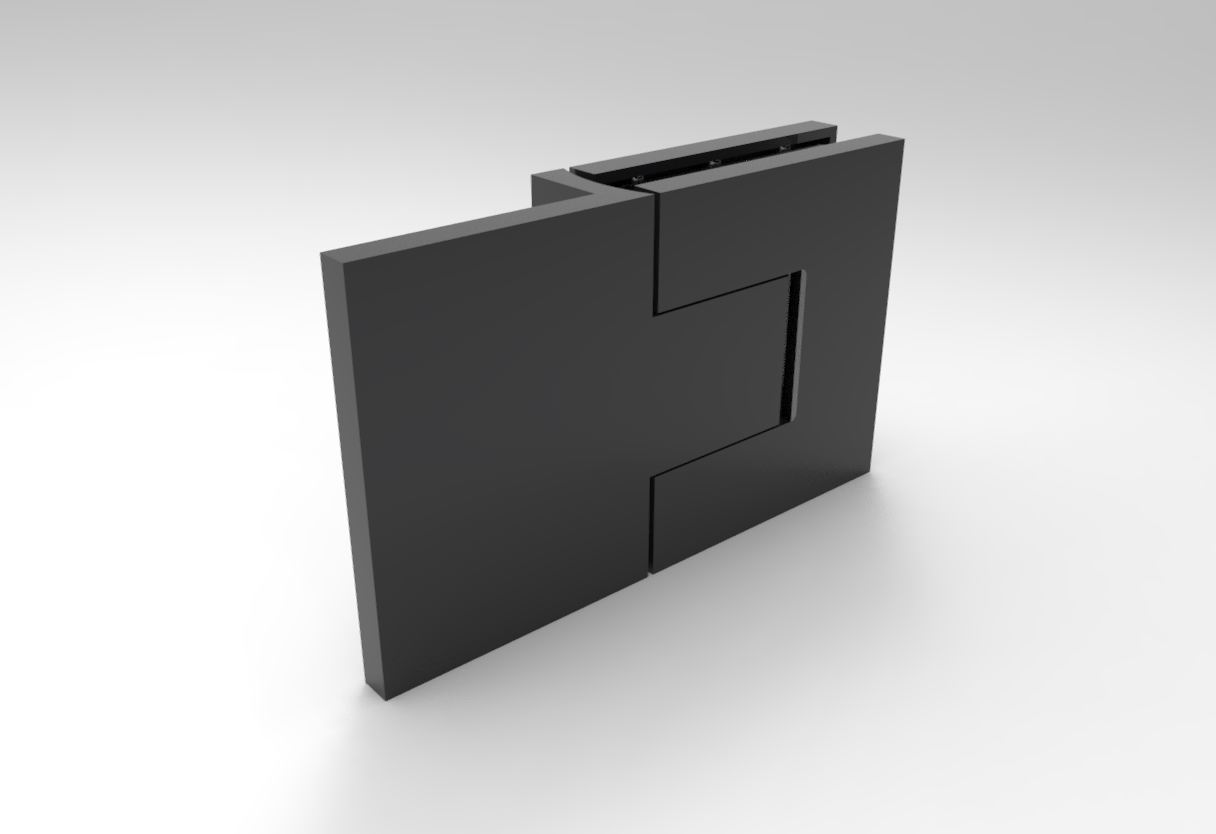

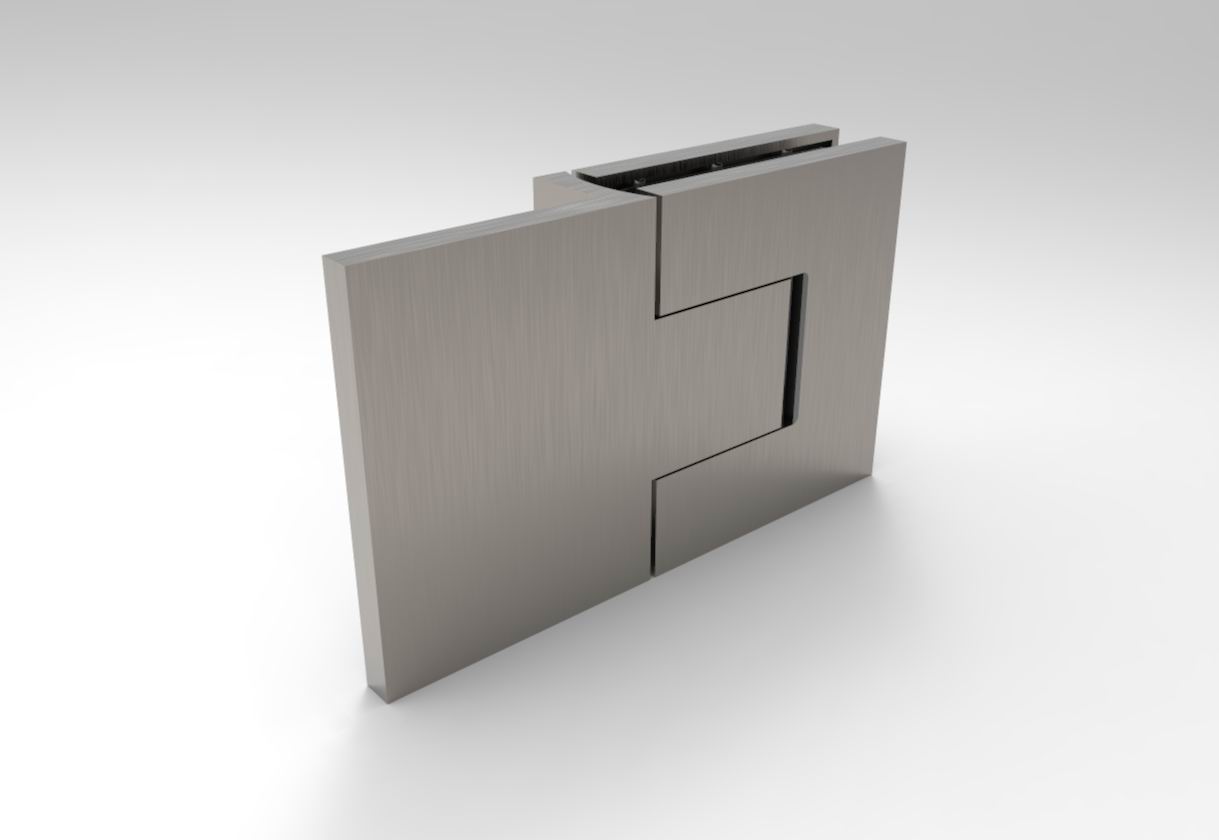

• 3 Oberflächen: Chrom poliert glänzend, Edelstahl gebürstet matt (Edelstahloptik), Schwarz matt.

Technische Daten

• Produkt: Bellagio Pendeltürband Glas-Wand 180°
• Artikelnummer: BEL354 (BEL354CH Chrom, BEL354BN Edelstahloptik, BEL354MBL Schwarz)
• Typ: Pendeltürband Glas-Wand 180°, Anschraubplatte einseitig
• Material: Messing massiv
• Abmessungen: Bandkörper 74 × 74 mm, Gesamtlänge 124 mm
• Glasdicke: 8 oder 10 mm ESG
• Max. Türbreite: 1.000 mm (mit 2 Bändern)
• Max. Türgewicht: 50 kg (mit 2 Bändern)
• Öffnungsrichtung: beidseitig bis ±90°, nach innen und nach außen (Pendeltür)
• Selbstschließend: ab ca. 25°, Schließposition bei 0°
• Nulllage: einstellbar, bei Auslieferung nicht fixiert
• Hebe-Senk-Funktion: nein
• Flächenbündig: nein
• Abdeckungen: aufsteckbar, im Lieferumfang enthalten
• Oberflächen: Chrom poliert glänzend, Edelstahl gebürstet matt (Edelstahloptik auf Messing), Schwarz matt
• Lieferumfang: 1× Pendeltürband mit Wandplatte, Madenschrauben und aufsteckbaren Abdeckungen. Wandschrauben und Dübel liegen nicht bei.

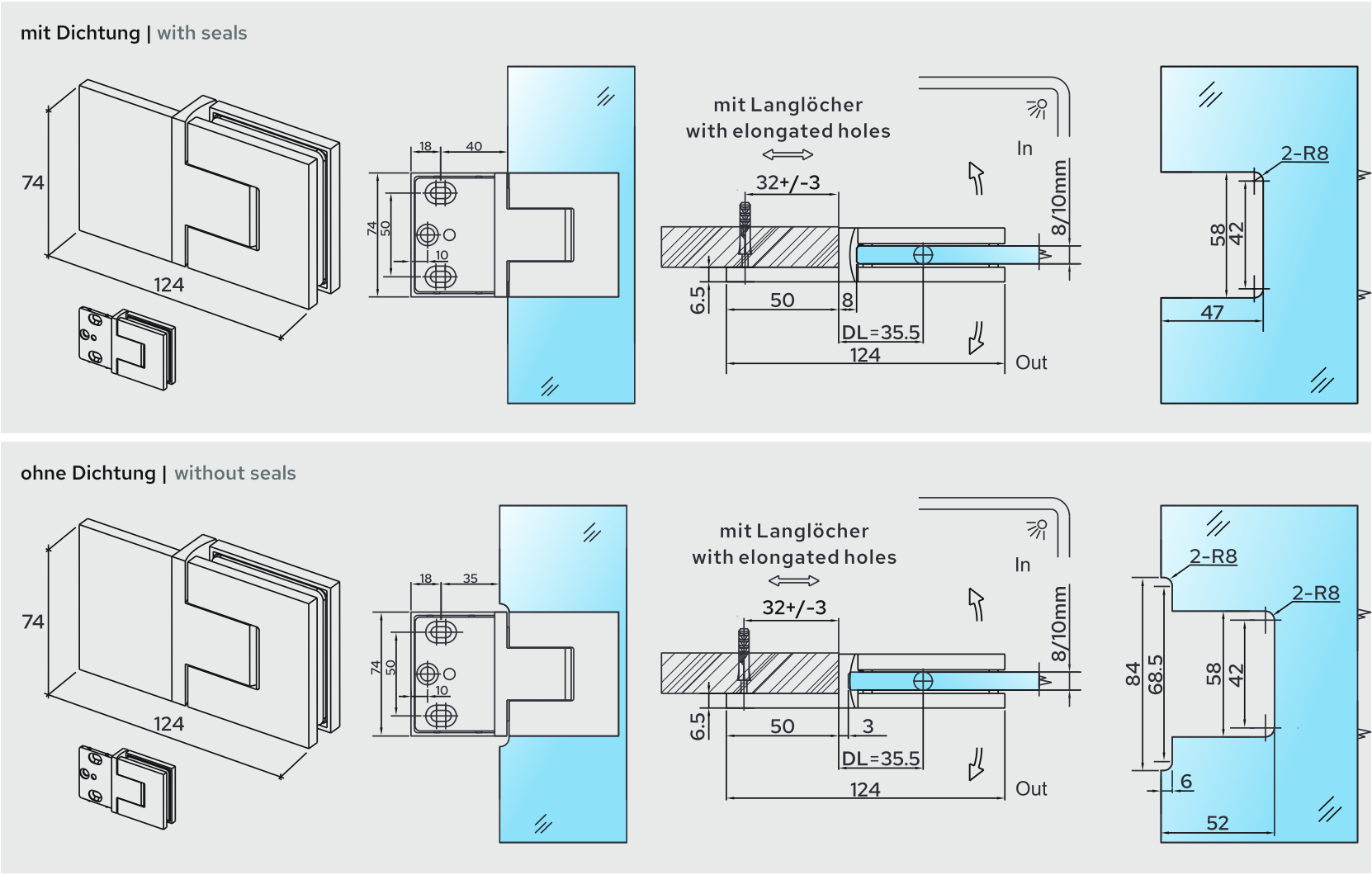

Glasausschnitt und Bohrbild (Maße für den Zuschnitt)

Das BEL354 wird nicht gebohrt, sondern sitzt in einem Randausschnitt an der Türkante, ein Ausschnitt je Band. Wenn Sie das Glas separat zuschneiden lassen, geben Sie Ihrer Glaserei diese Maße mit. Die bemaßte Zeichnung finden Sie oben in den Produktbildern (Bild 2).

Mit Dichtung (Standard)

• Ausschnittform: U-Randausschnitt an der Türkante
• Ausschnittmaß: 47 mm tief x 58 mm hoch
• Gerader Innenanteil: 42 mm
• Eckenradien: 2x R8 an den beiden inneren Ecken
• Abstand Wand zu Glaskante: 8 mm

Ohne Dichtung

• Ausschnittform: gestufter Randausschnitt an der Türkante
• Äußere Stufe: 84 mm hoch (gerader Anteil 68,5 mm), 6 mm tief
• Innerer Ausschnitt: 58 mm hoch (gerader Anteil 42 mm)
• Gesamttiefe: 52 mm
• Eckenradien: je 2x R8
• Abstand Wand zu Glaskante: 3 mm

Band und Wandplatte

• Band: 124 x 74 mm
• Wandplatte: 50 mm breit, Befestigung über Langlöcher, Lochabstand 50 mm
• Verstellweg der Langlöcher: 32 ±3 mm
• Lage: Wandplatte 6,5 mm vor der Wand, Drehpunkt DL 35,5 mm
• Glasdicke: 8 oder 10 mm ESG

Die Maße gelten nur für dieses Band. Zeichnungen anderer Bänder sind nicht übertragbar.

Für Glas mit Ausschnitten brauchen wir eine bemaßte Zeichnung. Die können Sie selbst liefern oder über unseren Service zeichnen lassen. Die Maße legen Sie fest, eine Prüfung der Maße oder der Statik durch uns erfolgt nicht.

Das brauchen Sie zusätzlich für die Montage

Diese Artikel sind nicht im Lieferumfang enthalten:

• Die Türscheibe: ESG-Sicherheitsglas nach MaßKlarglas aus Deutschland in 8 oder 10 mm
• Mehrpreis Randausschnitt für die TürscheibeJe Band ein Ausschnitt in der Türscheibe, Maße siehe oben
• Service: Glasplan-ZeichnungBemaßte Zeichnung für Ihre Glasbestellung, wir lassen sie für Sie anfertigen
• DENSABAND BohrlochsetDichtet die Bohrlöcher der Wandplatte in der Abdichtungsebene ab
• TOX Aqua Stop Pro Dübel mit SchraubeAbdichtender Dübel für die Wandbefestigung im Nassbereich
• OTTO S100 Sanitär-SilikonZum Abdichten der Fugen an Wand und Boden

Einbau und Anwendung

Prüfen Sie vor dem Bohren, ob in der Wand Leitungen verlaufen. Schrauben Sie die Wandplatte an und richten Sie das Band über die Langlöcher aus. Danach wird das Band am Glas befestigt und die Tür eingehängt. Wandschrauben und Dübel wählen Sie passend zu Ihrem Untergrund. In einer bereits gefliesten Dusche empfehlen wir das DENSABAND Bohrlochset zusammen mit den TOX Aqua Stop Pro Dübeln, damit an den Bohrungen kein Wasser in die Wand läuft.

Wichtig: Das Band wird ohne fixierte Nulllage geliefert. Stellen Sie nach der Montage die Schließposition ein und ziehen Sie dann beide Madenschrauben an.

Reinigen Sie das Band mit einem weichen Tuch und mildem Reiniger. Gebürstete Oberflächen wischen Sie in Richtung der Bürstung. Scheuernde oder säurehaltige Mittel greifen die Oberfläche an.

Wann BEL354 und wann ein anderes Bellagio-Band?

Das BEL354 passt, wenn die Tür an der Wand hängt und die Wand geradlinig fortsetzt. Steht die Tür im rechten Winkel zur Wand, ist es das BEL344 (Glas-Wand 90°). Hängt die Tür an einem festen Glasteil, wählen Sie das BEL380 (Glas-Glas 180°, Festteil und Tür in einer Linie) oder das BEL392 (Glas-Glas 90°, Eckdusche).
