Lugano Winkelhalter Glas-Wand 90° außen, flächenbündig, Massivmessing, 8/10 mm ESG, Art.Nr. LU90SA

Lugano Winkelhalter Glas-Wand 90° außen, flächenbündig (LU90SA) — durchgehend glatte Innenseite

Bei einer rahmenlosen Glasdusche stört jeder Beschlag, der auf der Innenseite über die Glasoberfläche hinausragt: Er sammelt Kalk, behindert den Abzieher und unterbricht die klare Optik. Der Lugano LU90SA löst das, indem der Wandschenkel außerhalb der Dusche sitzt und die Glasseite flächenbündig ausfällt. So bleibt die komplette Innenseite der Festscheibe glatt und ohne Vorsprung.

Vorteile und Eigenschaften

• Wandschenkel außen: die Innenseite der Dusche bleibt vollständig frei von Beschlagsteilen, maximale Reinigungsfreundlichkeit.

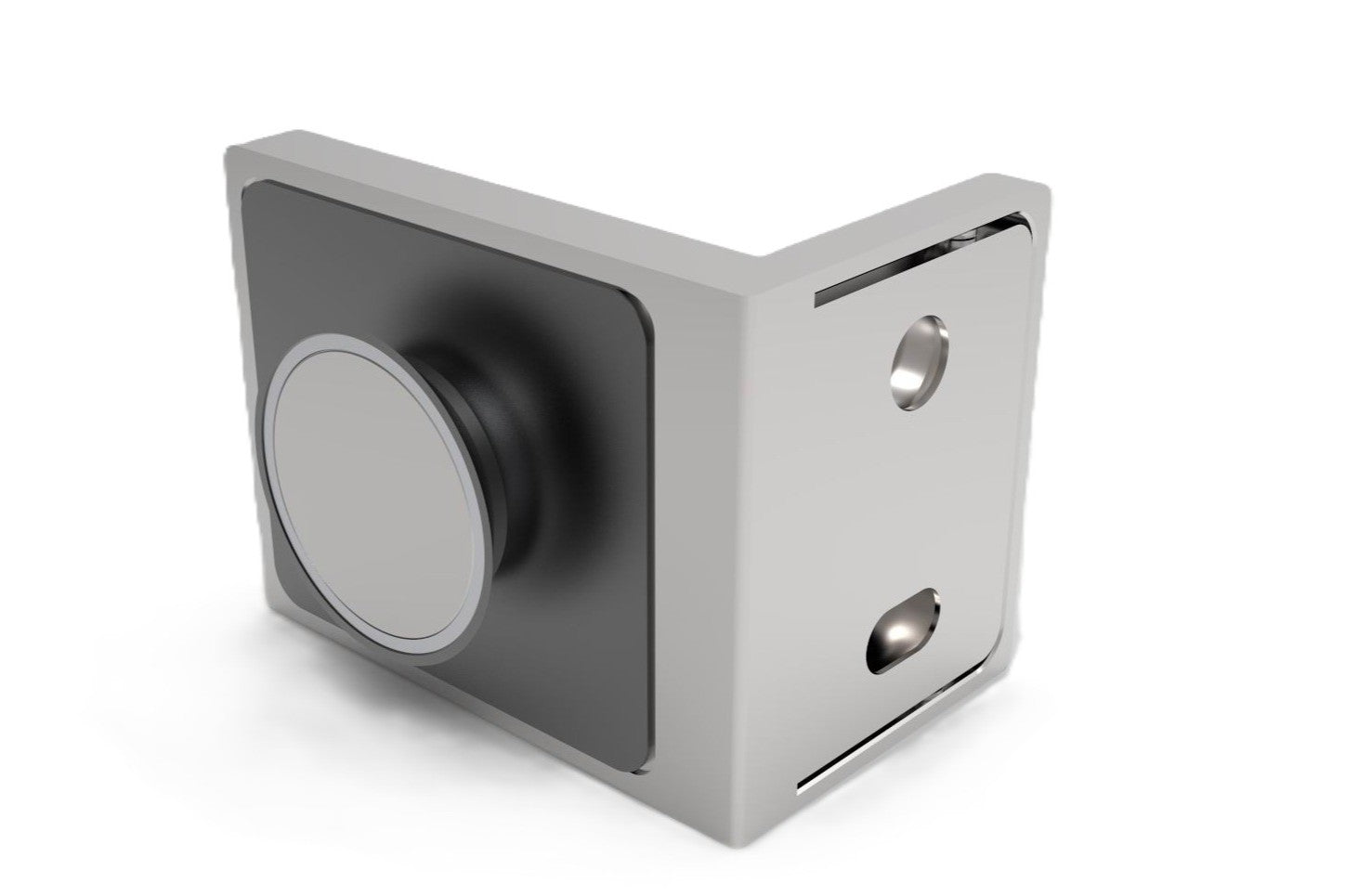

• Flächenbündige Glasbefestigung: der Halter sitzt in einer gestuften Senkbohrung im Glas, keine Kanten, keine Kalknester.
• Massivmessing: korrosionsbeständig im Feuchtraum, hohe Langlebigkeit.

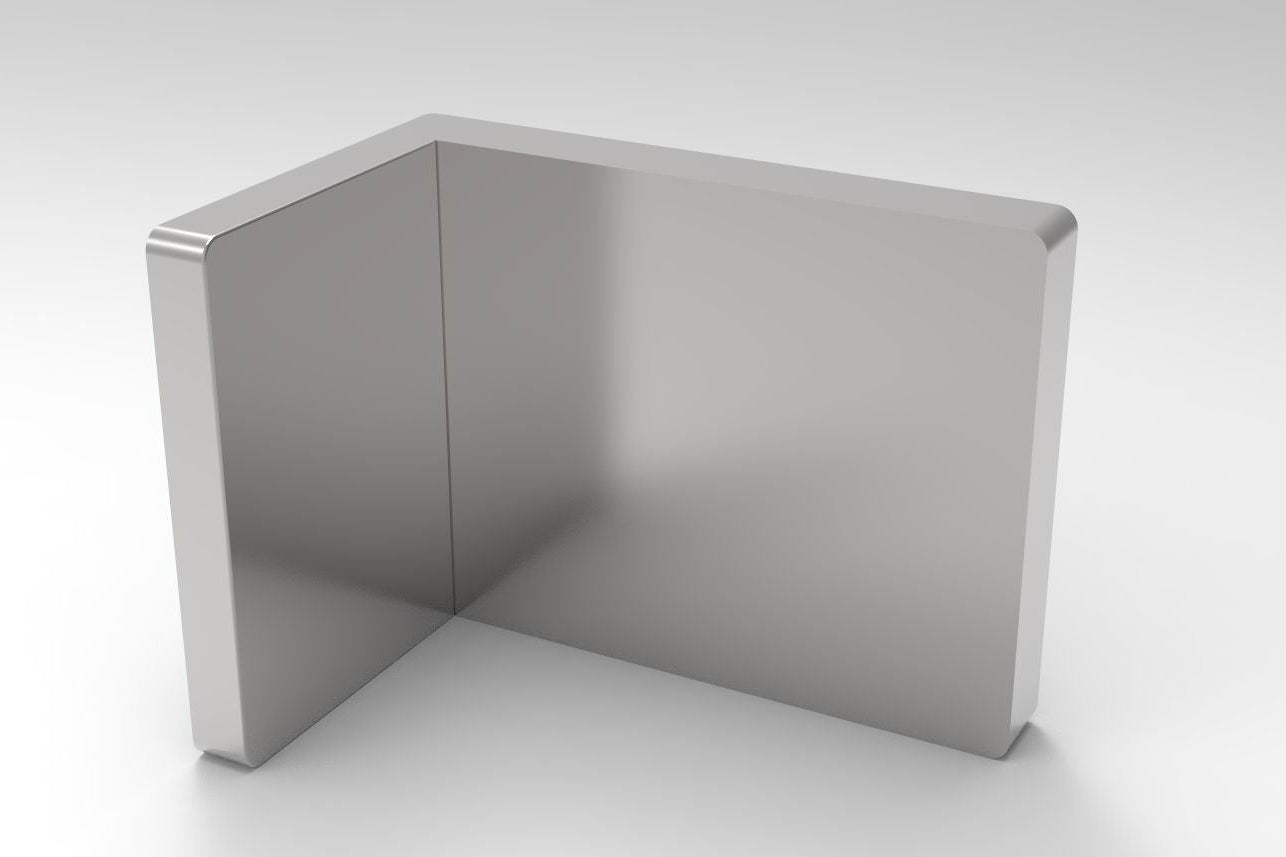

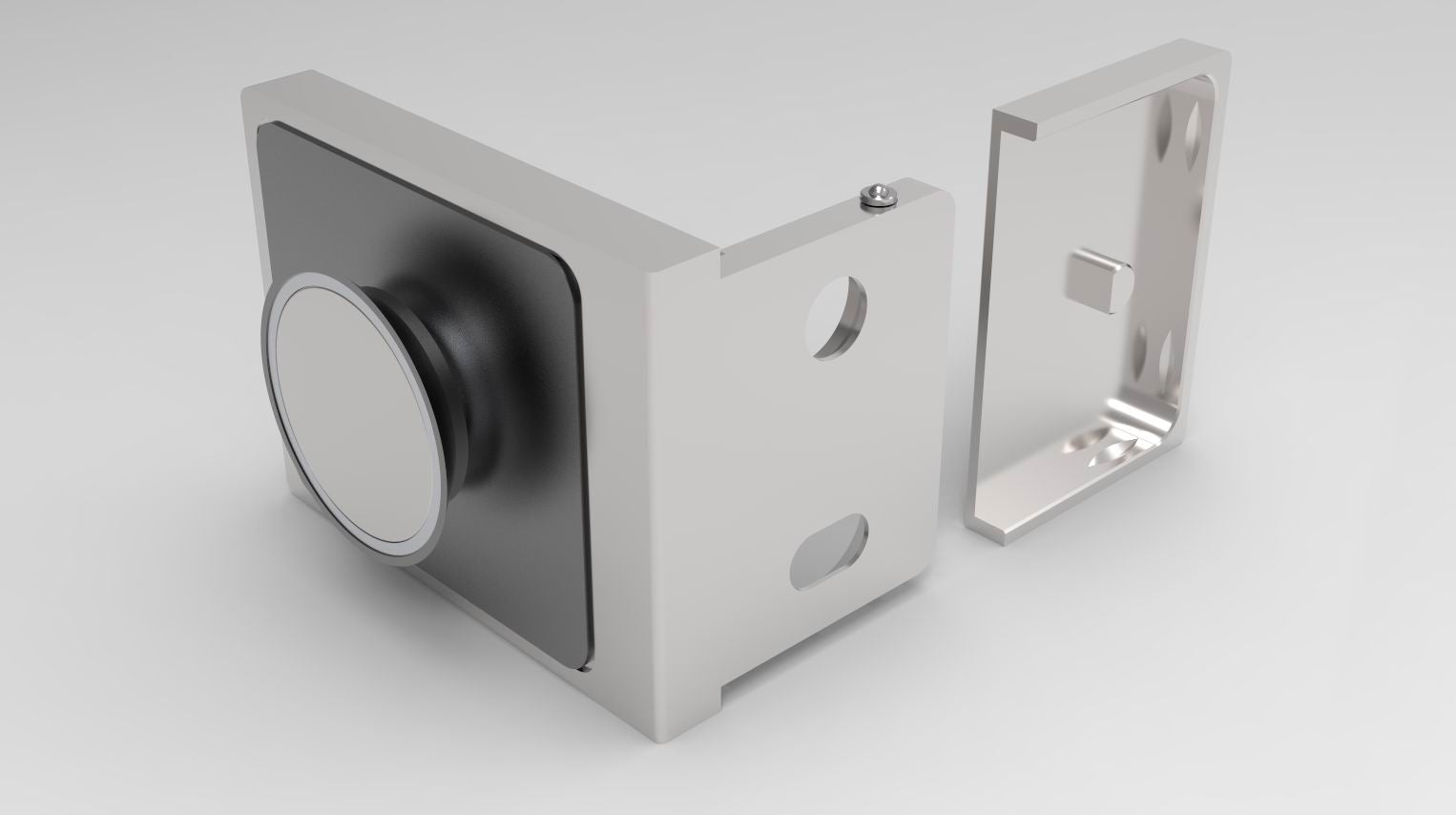

• Verdeckte Verschraubung: Schraubenabdeckung auf der Wandseite kaschiert die Befestigung.

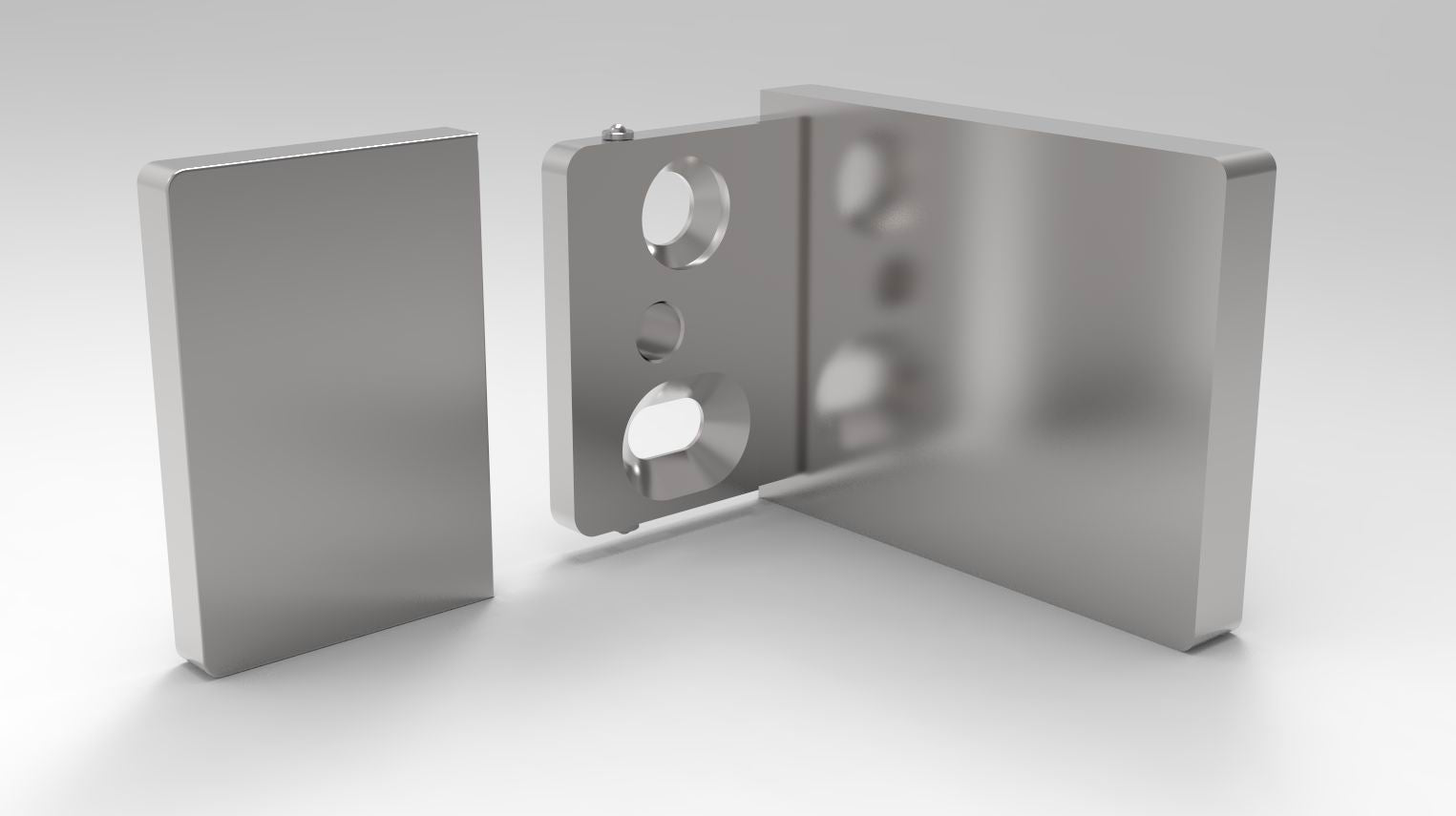

• Verstellbar über Exzenter und Langlöcher: präzise Justierung nach der Montage, gleicht Toleranzen des Wanduntergrundes aus.
• Für 8 oder 10 mm ESG: abgestimmt auf Standard- und massives Duschglas.

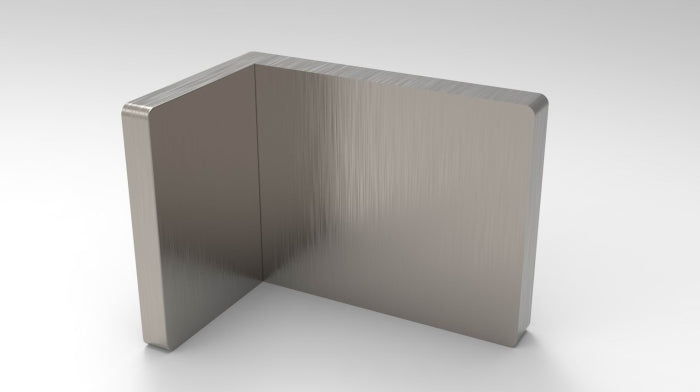

• Drei Oberflächen: Chrom poliert glänzend, Edelstahl gebürstet matt, Schwarz matt.
• Auch als Regalhalter geeignet: nutzbar für eine waagerecht montierte Glasablage im Duschbereich.

Technische Daten

• Produkt: Lugano Winkelhalter Glas-Wand 90° außen, flächenbündig
• Artikelnummer: LU90SA (LU90SACH Chrom, LU90SABN Edelstahl, LU90SAMBL Schwarz)
• Serie: Lugano
• Material: Massivmessing
• Glasdicke: 8 oder 10 mm ESG

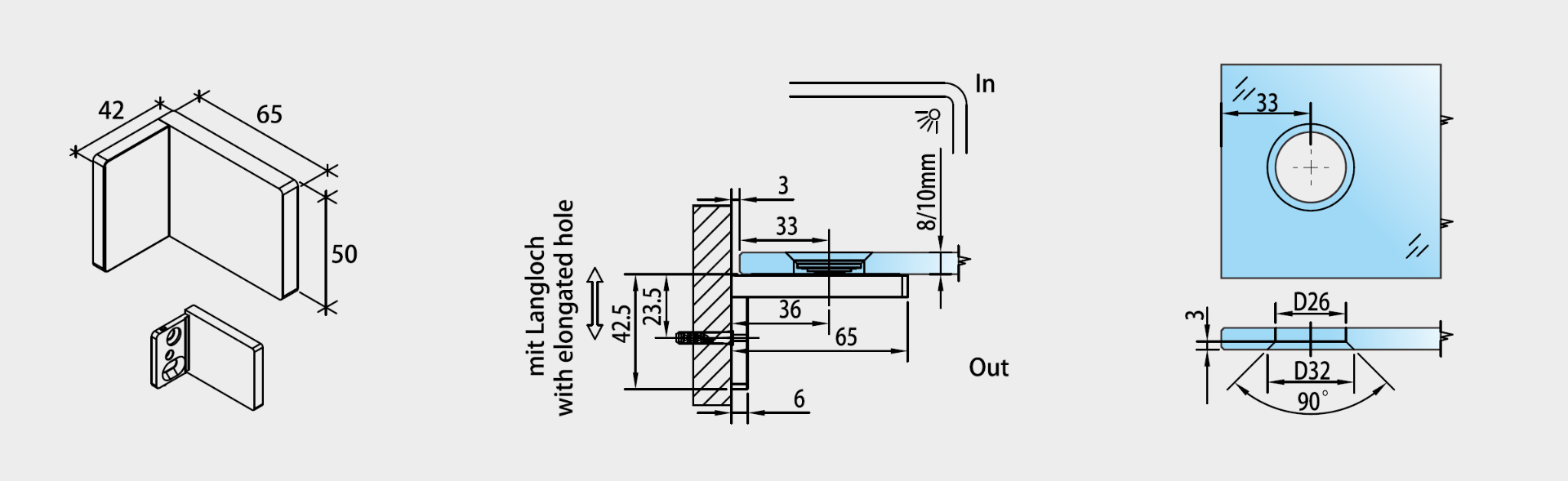

• Glasbohrung: gestufte Senkbohrung 25 mm + 32 mm pro Halter
• Abzugsmaß: 3 mm
• Verstellbarkeit: Exzenter und Langlöcher
• Verschraubung: verdeckt, mit Schraubenabdeckung auf der Wandseite
• Verfügbare Oberflächen: Chrom poliert glänzend, Edelstahl gebürstet matt, Schwarz matt
• Lieferumfang: 1 Winkelhalter mit Dichtungen (Gaskets) und Glasseiten-Schrauben (Wanddübel und Wandschrauben separat)

LU90S oder LU90SA — wann nehmen Sie welche Variante?

Der Lugano-Winkelhalter wird in zwei Ausführungen geliefert, die sich nur in der Position des Wandschenkels unterscheiden. Beim LU90SA sitzt der Wandschenkel außen, also auf der Trockenseite der Festscheibe. Dadurch bleibt die Innenseite der Dusche vollständig frei von Beschlagsteilen. Wählen Sie diese Außen-Variante, wenn eine Innenmontage baulich nicht möglich ist oder wenn Sie bewusst die maximale Reinigungsfreundlichkeit auf der Duschseite wünschen.

Für die umgekehrte Situation, bei der der Wandschenkel im Duschbereich liegen soll und die Außenseite optisch ruhig bleibt, ist das Schwestermodell LU90S die richtige Wahl.

Was die flächenbündige Befestigung bewirkt

Bei klassischen Winkelverbindern liegt der Beschlag auf der Glasoberfläche auf und steht etwa 5 bis 8 mm hervor. Beim LU90SA dagegen sitzt der Halter in einer gestuften Senkbohrung im Glas und schließt bündig mit der Glasoberfläche ab. Das hat zwei Folgen: Erstens bleibt die Glasseite glatt, der Abzieher gleitet ohne Hindernis. Zweitens entstehen keine Kanten, an denen sich Kalk und Seifenreste ablagern.

Einbau und Anwendung

Der LU90SA eignet sich für Walk-in-Duschen mit feststehender Glastrennwand, für Eck-Duschkabinen und barrierefreie Badlösungen. Wählen Sie vor der Glasbestellung die passende Variante (LU90S innen oder LU90SA außen), da sich die Bohrposition je nach Montagerichtung unterscheidet. Achten Sie auf das Abzugsmaß von 3 mm.

Bohren Sie mit einem passenden Bohrer (Glas- und Fliesenbohrer in der Dusche, Steinbohrer in den Baustoff dahinter) und setzen Sie die Dübel ein. Verschrauben Sie zunächst die Wandplatte, setzen Sie das Glas mit den Dichtungen (Gaskets) ein und ziehen Sie die Glasseite handfest an. Dübel und Schrauben für die Wandbefestigung sind nicht im Lieferumfang enthalten, wählen Sie sie passend zu Ihrem Wanduntergrund. Pro Festglaselement empfehlen sich je nach Scheibenhöhe zwei bis drei Winkelhalter.

Wichtig: ESG (Einscheiben-Sicherheitsglas) kann nach dem Härten nicht mehr bearbeitet werden, deshalb müssen die gestuften Senkbohrungen (25 mm + 32 mm) bereits bei der Glasbestellung mit angegeben werden. Verwenden Sie ausschließlich die mitgelieferte Bohrungszeichnung. Eine eigene Glaszeichnung mit Bearbeitung erstellen wir nicht mehr, die Verantwortung für die Bohrposition liegt beim Auftraggeber.

Empfehlung zur Wandabdichtung: im fertig gefliesten Bestand sind das DENSABAND Bohrlochset mit TOX Aqua Stop Pro Dübeln die normgerechte Lösung gegen eindringendes Wasser an den Befestigungsbohrungen.

Reinigung und Pflege

Reinigen Sie den Winkelhalter regelmäßig mit einem weichen Tuch und mildem Reiniger. Bei gebürsteten Oberflächen wischen Sie in Wischrichtung der Bürstung. Vermeiden Sie scheuernde oder säurehaltige Mittel.

Passende Produkte

Für die spiegelbildliche Innen-Montage steht das Schwestermodell Lugano Winkelhalter LU90S aus derselben Serie zur Verfügung. Als passende Hebe-Senk-Pendeltürbänder ergänzen sich der LU90SA mit dem LUG044 (Glas-Wand 90°) und dem LUG180 (Glas-Glas 180°). Für Pendeltürbänder ohne Hebe-Senk in eckigem Design ist die Bellagio-Familie mit BEL344, BEL380 und BEL392 im Sortiment, mit den passenden Winkelverbindern BEL90S und BEL090. Als ESG-Sicherheitsglas in 8 oder 10 mm finden Sie die passende Glasscheibe in unserer ESG-Glas-Kollektion, optional mit Easyclean Nano-Beschichtung. Als Klebstoff für die Befestigungsbohrungen empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.
