Gebogene Bodendichtung 5102.135 – 135° Schleiflippe Fünfeck

Gebogene Schleiflippendichtung 135° für Fünfeckduschen – die Bodendichtung für den Knick

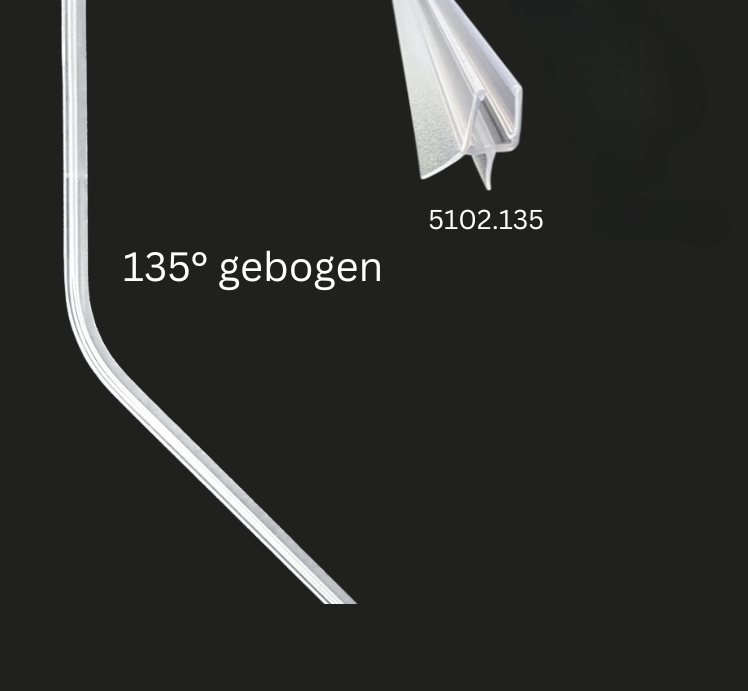

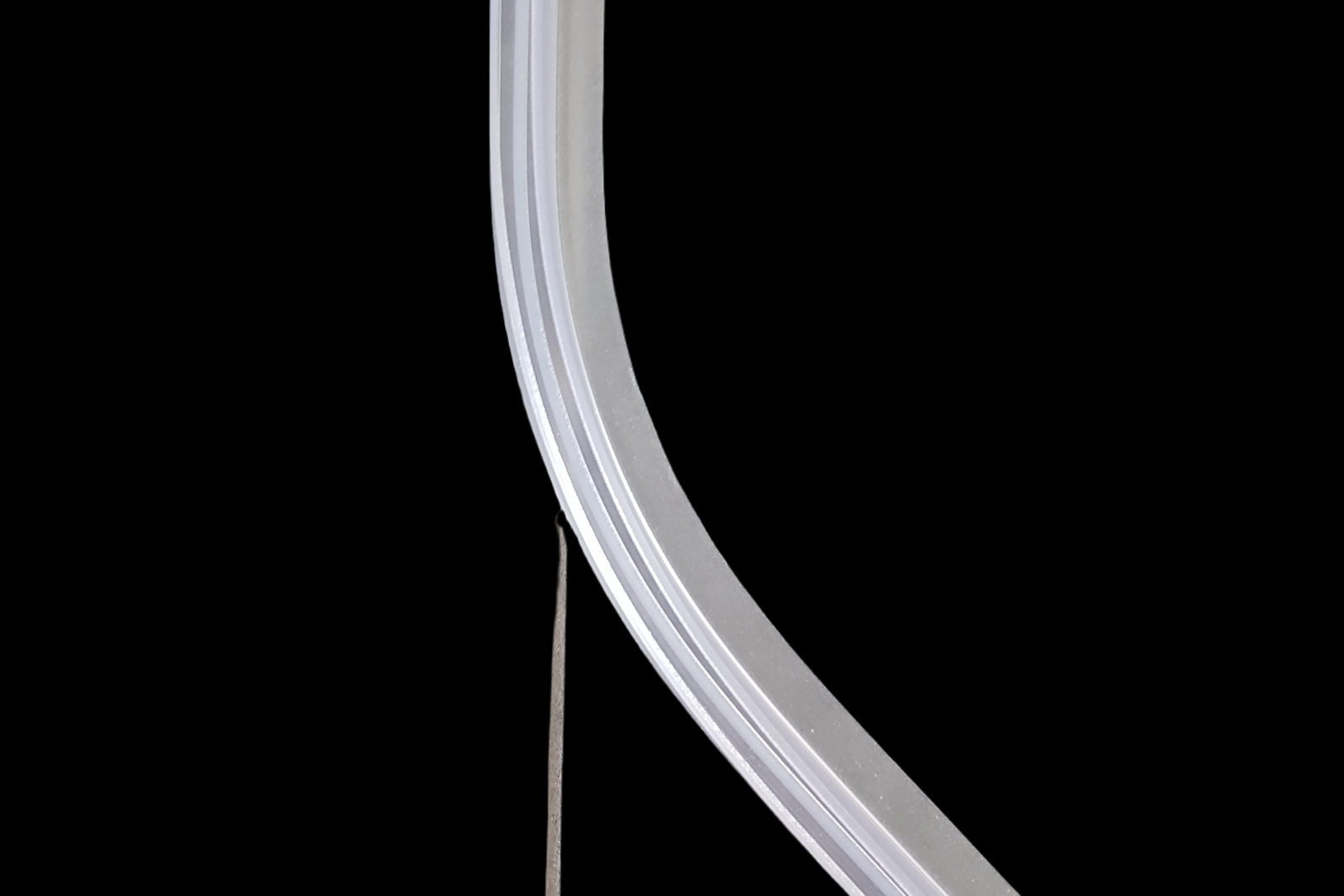

Bei einer Fünfeckdusche verläuft die untere Glaskante nicht gerade, sondern knickt im 135°-Winkel ab – dort, wo die Duschtür auf die feststehende Seitenscheibe trifft. Eine gerade Bodendichtung kann diesem Knick nicht folgen und würde an der Biegestelle undicht. Die Art.Nr. 5102.135 ist werksseitig auf genau diesen 135°-Winkel vorgebogen und dichtet den Bodenbereich Ihrer Fünfeckdusche zuverlässig ab.

Die gebogene Variante der bewährten 5102

Die 5102.135 basiert auf der meistverkauften Bodendichtung im Sortiment – der geraden Art.Nr. 5102 (Schleiflippendichtung). Sie hat die gleiche Konstruktion: Eine Dichtlippe dichtet senkrecht nach unten zum Boden ab, eine zweite schräg stehende Dichtlippe ist an der Innenecke angebracht und dient als Spritzschutz und Abtropfkante. Der Unterschied ist die werksseitige 135°-Biegung, die sich exakt an die Geometrie einer Fünfeckdusche anpasst.

Gerader Schenkel für den Übergang

Der gerade Schenkel der Dichtung hat eine Länge von ca. 400 mm. Er reicht vom Knickpunkt in den geraden Bereich der Seitenscheibe hinein. Dadurch entsteht ein sauberer Übergang von der gebogenen Tür zum geraden Seitenteil. An beiden Enden können Sie die Dichtung bei Bedarf mit einem Cuttermesser auf die passende Länge zuschneiden.

Ein Stück reicht für eine einseitige 135°-Biegung bei Türen, die an feststehenden Seitenscheiben befestigt sind.

Technische Daten

• Einbauposition: waagrecht, untere Glaskante (Bodendichtung, 135° gebogen)
• Glasstärken: 6 und 8 mm (universal)
• Gerader Schenkel: ca. 400 mm
• Material: transparentes PVC-Dichtungsprofil
• Herstellung: Made in Germany
• Artikelnummer: 5102.135

Spaltmaße

• 6 und 8 mm Glas: ca. 12 mm Spaltmaß

Einbau

Schieben Sie die Dichtung auf die untere Glaskante auf. Die 135°-Biegung muss genau an der Stelle sitzen, wo die Duschtür in die Seitenscheibe übergeht. Die schräge Abtropfleiste zeigt dabei zur Duschinnenseite.

Die Dichtung ist auch in Verbindung mit einem Schwallprofil am Boden einsetzbar. Das Schwallprofil erhöht die Dichtigkeit zusätzlich, besonders im Bereich der Biegung, wo das Wasser erfahrungsgemäß am stärksten austritt.

Tipp: Etwas Spülmittel auf die Glaskante auftragen – das erleichtert das Aufschieben im Bereich der Biegung.

5102.135 oder 5101.135 – welches Spaltmaß?

Für Fünfeckduschen gibt es zwei gebogene 135°-Bodendichtungen, die sich im Spaltmaß unterscheiden:

Die 5102.135 (diese Dichtung) hat ein Spaltmaß von ca. 12 mm und entspricht der geraden 5102 – dem Klassiker für Standard-Spaltmaße.

Die Art.Nr. 5101.135 hat ein Spaltmaß von ca. 15 mm und eine verstärkte Dichtlippe. Sie eignet sich für größere Abstände zwischen Glas und Duschwanne.

Messen Sie den Abstand zwischen der Unterkante Ihres Glases und der Oberkante der Duschwanne. Liegt er bei ca. 12 mm, nehmen Sie die 5102.135. Liegt er bei ca. 15 mm, ist die 5101.135 die richtige Wahl.

Fünfeckdusche komplett abdichten – das Drei-Positionen-System

Eine Fünfeckdusche erfordert spezielle 135°-Dichtungen an drei Positionen:

Boden (waagrecht): Die 5102.135 oder 5101.135 dichtet den gebogenen Bodenbereich zwischen Glas und Duschwanne ab.

Scharnierseite (senkrecht): Die Art.Nr. 5071 (Lippendichtung 135°) dichtet den Spalt zwischen Duschtür und Seitenscheibe auf der Scharnierseite.

Schließkante (senkrecht): Die Art.Nr. 6052/6062 (Magnetdichtungspaar 135°) sorgt für Abdichtung und magnetische Zuhaltung auf der Griffseite.

Für die geraden Abschnitte (feststehende Seitenscheiben zur Wand) verwenden Sie gerade Standard-Bodendichtungen wie die Art.Nr. 5102.

Passende Produkte

Ein Schwallprofil am Boden ergänzt die 5102.135 optimal und erhöht die Dichtigkeit im kritischen Biegebereich. Senkrechte 135°-Dichtungen für die Scharnier- und Schließkante sowie Glasreiniger und Nano-Beschichtungsmittel finden Sie ebenfalls in unserem Sortiment.
