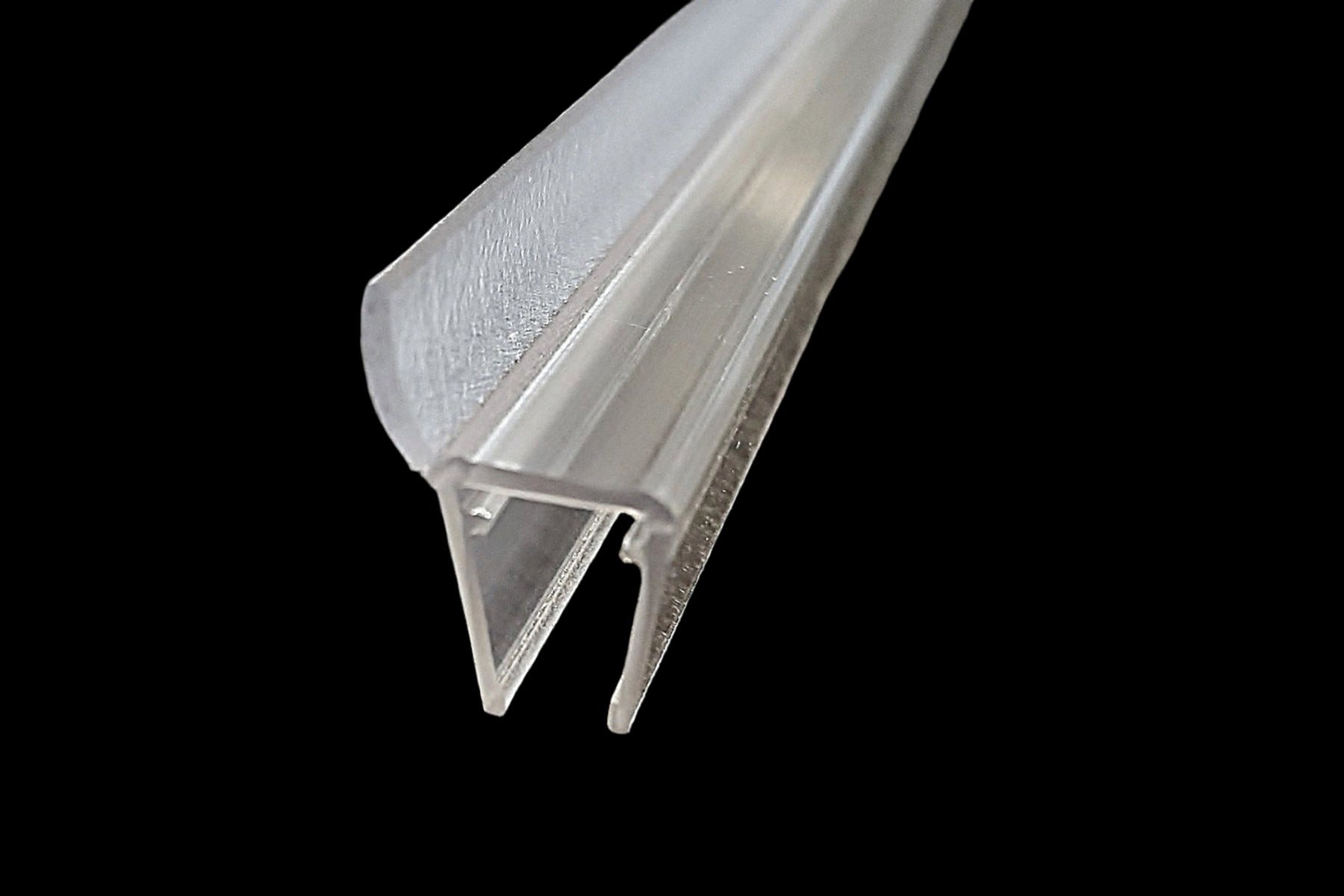

Lippendichtung 5071 – 135° Fünfeckdusche Scharnierseite, 5–7 mm

Lippendichtung 135° für Fünfeckduschen – die Scharnierseiten-Dichtung im richtigen Winkel

Bei einer Fünfeckdusche treffen Duschtür und feststehende Seitenscheibe nicht im 90°- oder 180°-Winkel aufeinander, sondern im 135°-Winkel. Für die Scharnierseite dieser Verbindung brauchen Sie eine Lippendichtung, deren Lippe genau auf diesen Winkel abgestimmt ist. Die Art.Nr. 5071 ist exakt dafür konzipiert und dichtet den Spalt zwischen Glastür und Glas-Seitenscheibe auf der Scharnierseite zuverlässig ab.

Warum eine spezielle 135°-Dichtung?

Eine Standard-Lippendichtung für 180° (wie die Art.Nr. 5001) steht parallel zum Glas und überbrückt Spalte bei fluchtend angeordneten Glasscheiben. Bei einer Fünfeckdusche stehen die Glasscheiben aber im 135°-Winkel zueinander. Würden Sie hier eine 180°-Dichtung verwenden, würde die Lippe nicht korrekt an der gegenüberliegenden Glasscheibe anliegen und der Spalt bliebe undicht.

Die 5071 löst dieses Problem: Ihre Lippe ist so angewinkelt, dass sie sich beim Schließen der Tür im 135°-Winkel an die feststehende Seitenscheibe anlegt und den Spalt gleichmäßig schließt.

Für nach außen öffnende Drehtüren

Diese Dichtung wird auf die Glaskante der Duschtür auf der Scharnierseite aufgeschoben. Beim Schließen der Tür drückt sich die Lippe gegen die Glaskante der feststehenden Seitenscheibe und dichtet den Spalt ab. Die Dichtung ist für Drehtüren konzipiert, die nach außen (aus der Dusche heraus) öffnen.

Technische Daten

• Einbauposition: senkrecht, Glas-Glas im 135°-Winkel, Scharnierseite
• Glasstärken: 6 und 8 mm (universal)
• Erhältliche Längen: 201 und 250 cm
• Material: transparentes PVC-Dichtungsprofil
• Herstellung: Made in Germany
• Artikelnummer: 5071

Spaltmaße

• 6 und 8 mm Glas: ca. 5–7 mm Spaltmaß

Einbau

Die Dichtung wird auf die senkrechte Glaskante der Duschtür aufgeschoben, und zwar auf der Scharnierseite. Die Lippe zeigt in Richtung der feststehenden Seitenscheibe. Bei Bedarf mit einem Cuttermesser auf die passende Länge zuschneiden.

Prüfen Sie nach der Montage, ob die Lippe beim Schließen der Tür gleichmäßig an der Seitenscheibe anliegt. Der Spalt an der Scharnierseite einer Fünfeckdusche ist konstruktionsbedingt relativ schmal (ca. 5–7 mm), was bei der Messung vor der Bestellung zu beachten ist.

Fünfeckdusche komplett abdichten – welche Dichtungen brauchen Sie?

Eine Fünfeckdusche hat drei Dichtungspositionen, die jeweils eine spezielle 135°-Dichtung erfordern:

Scharnierseite (senkrecht): Die 5071 dichtet den Spalt auf der Scharnierseite zwischen Duschtür und Seitenscheibe im 135°-Winkel ab.

Schließkante (senkrecht): Die Art.Nr. 6052/6062 (Magnetdichtungspaar 135°) sorgt für Abdichtung und magnetische Zuhaltung auf der Griffseite der Tür.

Unterkante (waagrecht): Die Art.Nr. 5101.135 oder 5102.135 dichtet den gebogenen Bodenbereich zwischen Glas und Duschwanne ab.

Für die geraden Abschnitte der Fünfeckdusche (z.B. die feststehenden Seitenscheiben zur Wand) verwenden Sie gerade Standard-Bodendichtungen wie die Art.Nr. 5102.
