Gebogene Duschdichtung 5101.135 – 135° verstärkte Lippe Fünfeck

Gebogene Duschdichtung 135° für Fünfeckduschen – passgenau für die schräge Ecke

Fünfeckduschen haben eine Besonderheit: Die Duschtür ist nicht im 90°-Bogen wie bei Viertelkreisduschen gebogen, sondern im 135°-Winkel. Für diese spezielle Form brauchen Sie eine Dichtung, die exakt diesen Winkel abbildet. Die Art.Nr. 5101.135 ist genau dafür vorgebogen und dichtet den Spalt zwischen gebogener Glastür und Duschwanne oder Fliesenboden zuverlässig ab.

Verstärkte Dichtlippe für sichere Abdichtung

Die 5101.135 hat eine verstärkte Dichtlippe mit Verdickung (Knubbel-Leiste) am Ende. Diese Verdickung sorgt für zusätzlichen Halt auf der Duschwanne oder dem Fliesenboden und verhindert, dass die Lippe bei Unebenheiten wegrutscht. An der Innenecke ist eine Abtropfleiste angebracht, die das herunterlaufende Wasser zurück in den Duschbereich leitet.

Die Dichtung ist auch in Kombination mit einem Schwallprofil einsetzbar und bietet dann zusätzlichen Schutz vor Wasserspritzern.

Ein Stück reicht – so funktioniert der Zuschnitt

Die 5101.135 wird als vorgebogenes Stück mit einem geraden Schenkel von ca. 400 mm auf jeder Seite geliefert. Ein Stück reicht für eine einseitige 135°-Biegung bei Türen, die an feststehenden Seitenscheiben befestigt sind. Die Dichtung wird durch Zuschnitt passend auf die Tür und die Seitenscheibe aufgeteilt.

Bei Fünfeckduschen wird die gebogene Dichtung auf den gebogenen Abschnitt der Tür aufgeschoben. Die geraden Schenkel ragen in die geraden Bereiche der Tür bzw. der Seitenscheibe hinein und sorgen für einen nahtlosen Übergang.

Technische Daten

• Einbauposition: waagrecht, untere Glaskante (Bodendichtung), 135° gebogen
• Glasstärken: 6 und 8 mm (universal)
• Gerader Schenkel beidseitig: ca. 400 mm
• Dichtlippe: verstärkt mit Verdickung (Knubbel-Leiste)
• Material: transparentes, flexibles PVC-Dichtungsprofil
• Herstellung: Made in Germany
• Artikelnummer: 5101.135

Spaltmaße

• 5101.135 (verstärkte Lippe): ca. 15 mm Spaltmaß

Einbau

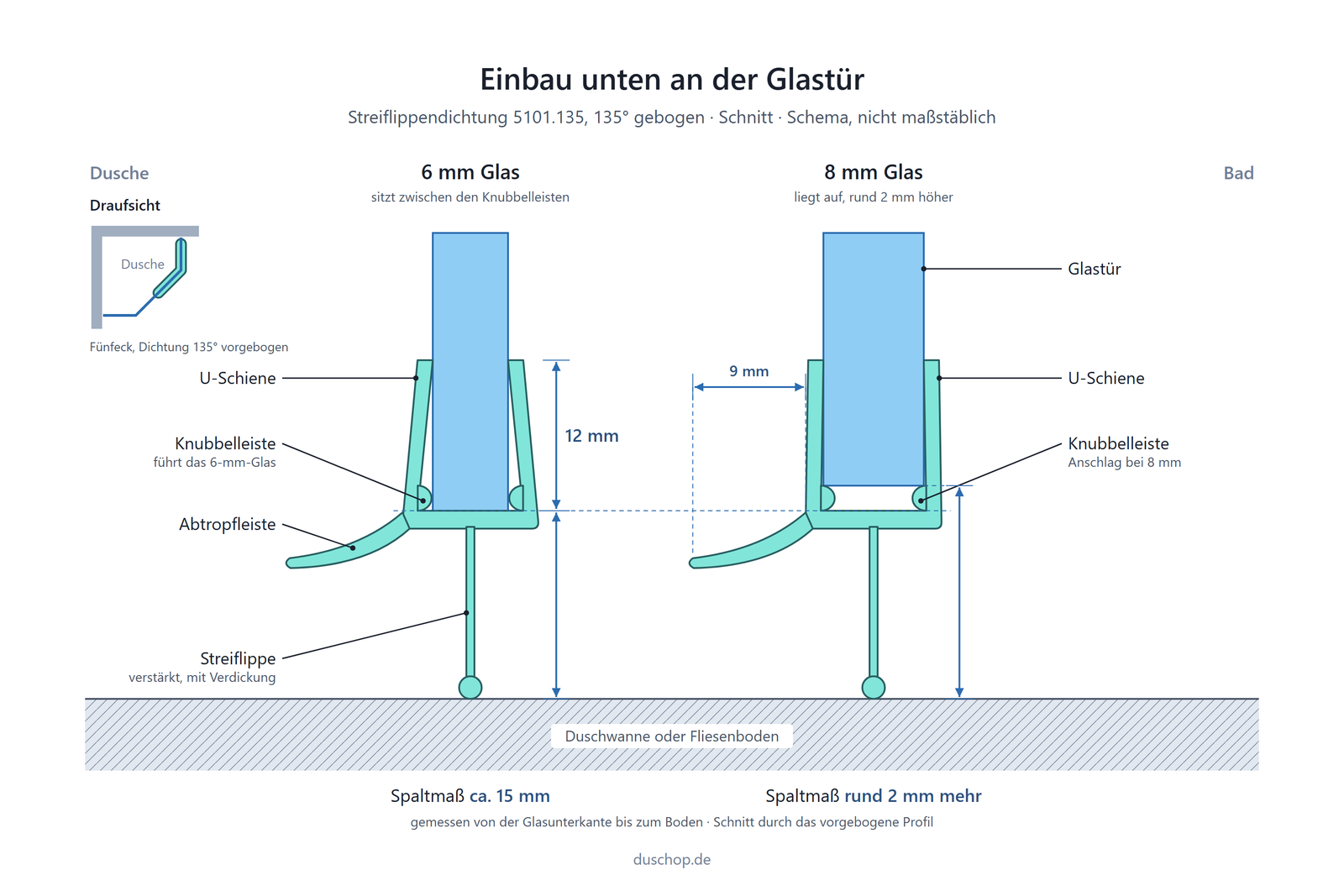

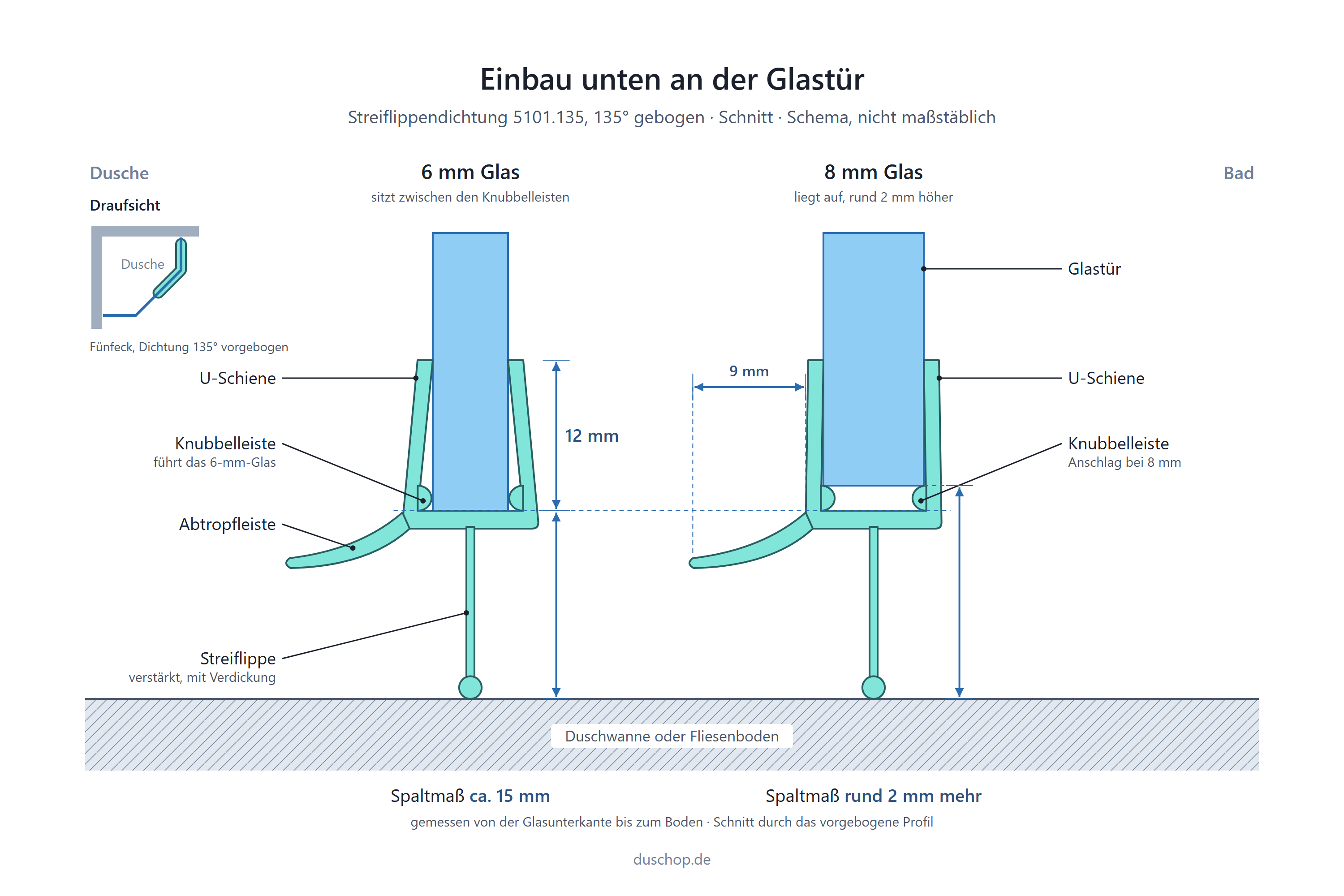

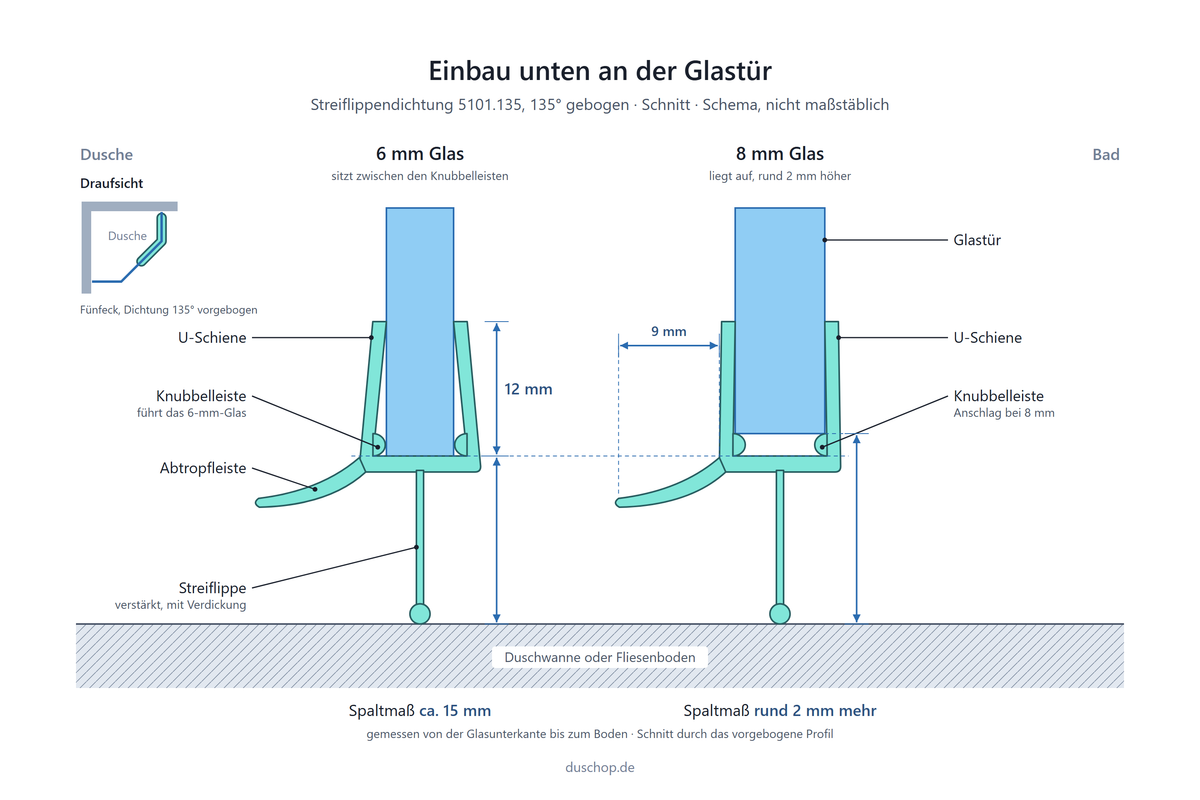

Die Dichtung wird auf die untere gebogene Glaskante der Fünfeckdusche aufgeschoben. Die Abtropfleiste zeigt dabei zur Duschinnenseite. Schneiden Sie die geraden Schenkel bei Bedarf auf die passende Länge zu.

Ein Praxis-Tipp: Messen Sie vor der Montage, wie lang der gebogene Abschnitt Ihrer Duschtür ist und wo die geraden Bereiche beginnen. Die 135°-Biegung der Dichtung sollte exakt an der Biegung des Glases sitzen.

5101.135 oder 5102.135 – welche Fünfeck-Dichtung passt?

Kristhal bietet zwei gebogene 135°-Bodendichtungen mit unterschiedlichen Spaltmaßen unter einer Artikelnummer-Familie:

Die 5101.135 (verstärkte Dichtlippe) deckt ein Spaltmaß von ca. 15 mm ab. Die Verdickung am Ende der Lippe sorgt für besonders festen Halt – ideal bei leicht unebenen Duschwannen.

Die Art.Nr. 5102.135 (Standard-Schleiflippe) ist für ein Spaltmaß von ca. 12 mm ausgelegt und entspricht der geraden Standard-Dichtung 5102 in gebogener 135°-Ausführung.

Für Viertelkreisduschen (90°-Biegung) empfehlen wir stattdessen die Art.Nr. 5102.550, 5141.550, 5101.550 oder 009A2.550 – je nach Spaltmaß.

Passende Produkte

Für die senkrechte Abdichtung an Fünfeckduschen finden Sie passende Magnetdichtungen wie die Art.Nr. 6052/6062 in unserem Sortiment. Lippendichtungen wie die Art.Nr. 5071 (135°-Lippendichtung) eignen sich für die Scharnierseite. Für die geraden Abschnitte zur Wand verwenden Sie gerade Standard-Bodendichtungen wie die Art.Nr. 5102. Ein Schwallprofil am Boden erhöht die Dichtigkeit im Biegebereich zusätzlich. Glasreiniger und Nano-Beschichtungsmittel finden Sie ebenfalls in unserem Sortiment.
