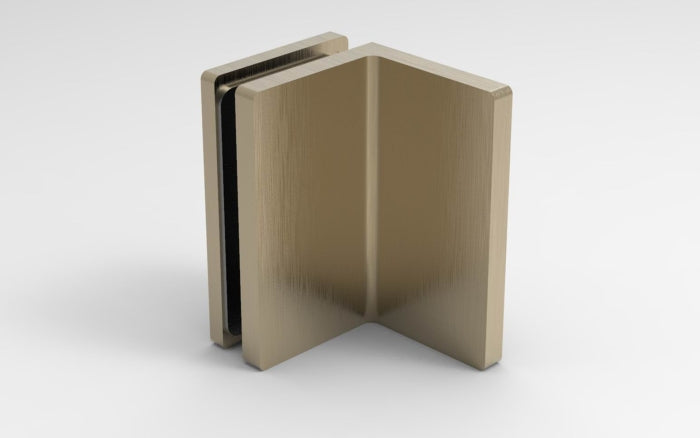

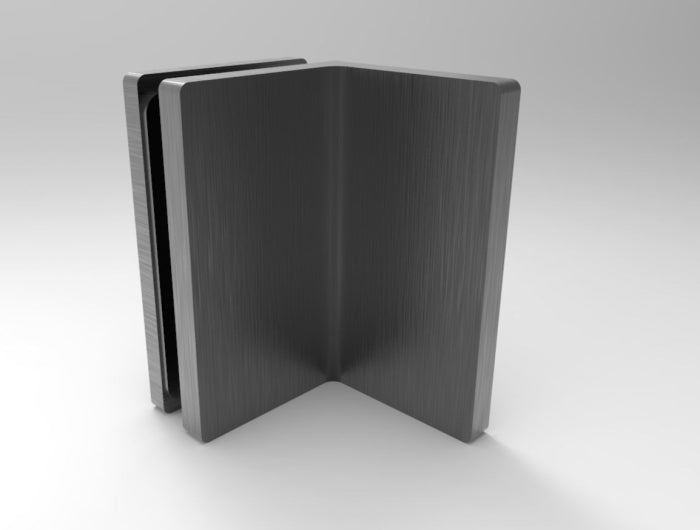

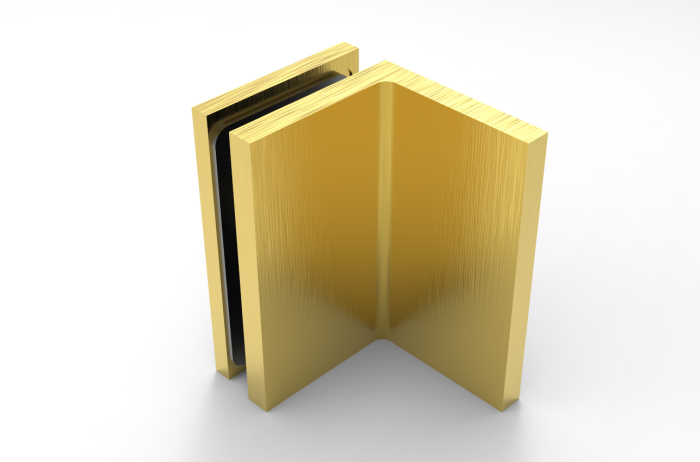

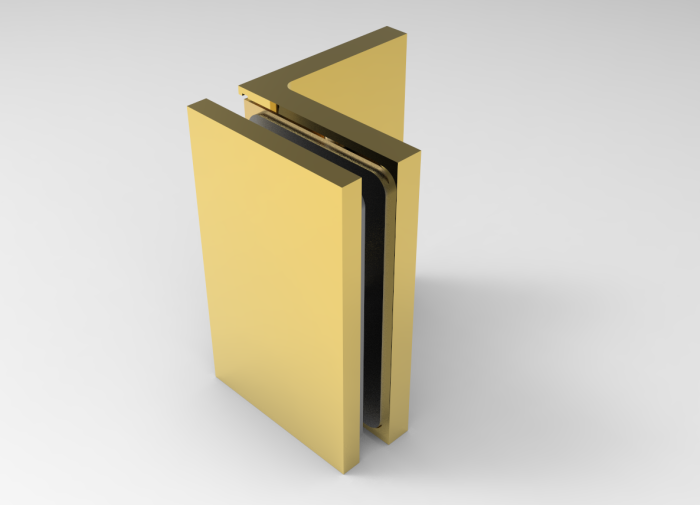

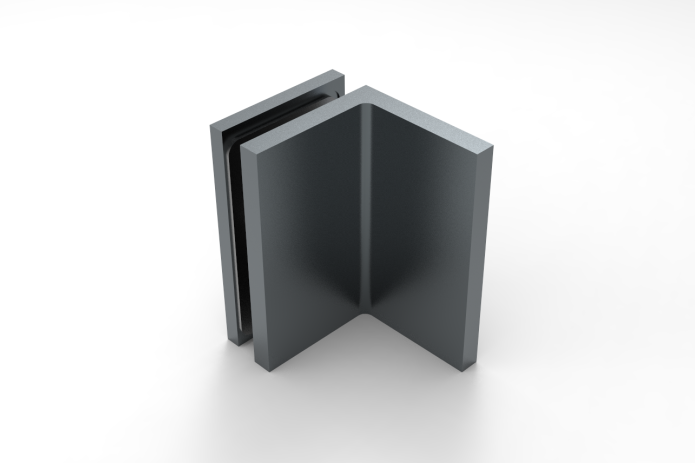

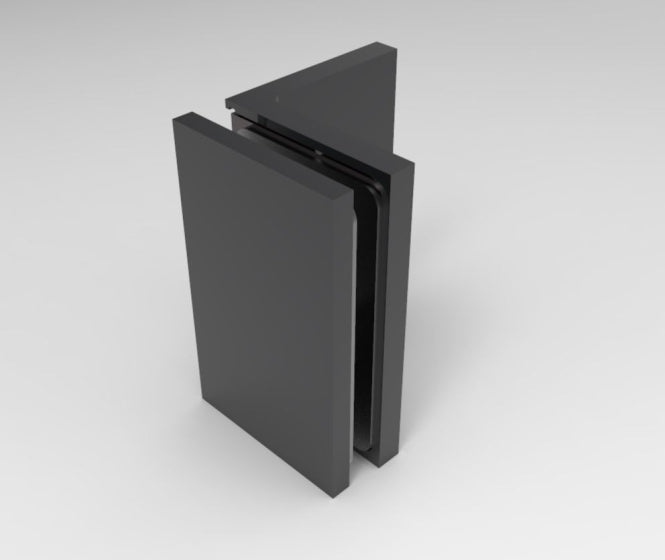

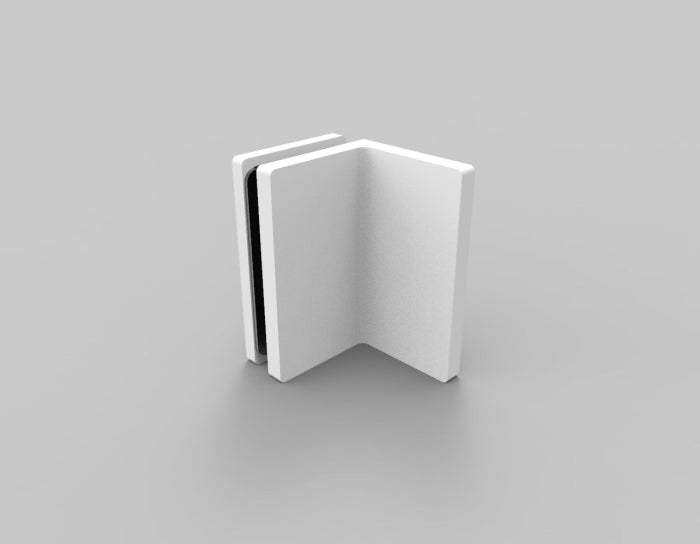

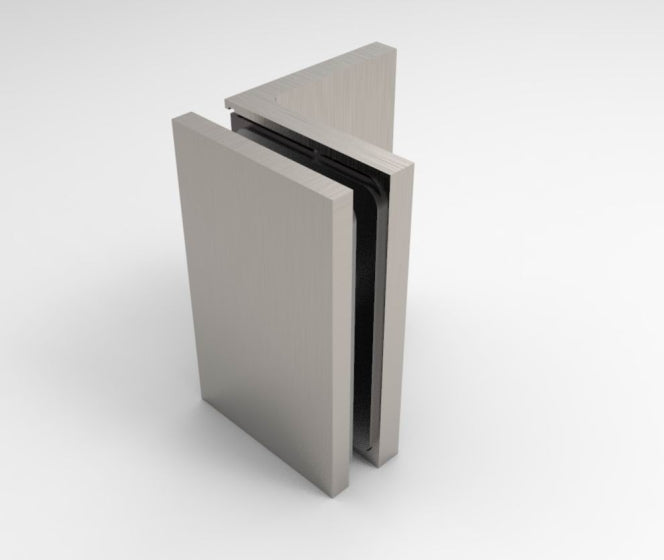

Bellagio Winkelverbinder Glas-Wand 90° BEL90S – Messing, 11 Oberflächen

Bellagio Winkelverbinder Glas-Wand 90° (BEL90S) – die feste Halterung passend zur Bellagio-Serie in 11 Oberflächen

Wenn Sie eine Glasdusche mit Pendeltürbändern der Bellagio-Serie planen, benötigen Sie für die feststehenden Glaselemente eine passende Wandhalterung. Der Winkelverbinder BEL90S übernimmt genau diese Aufgabe: Er fixiert eine Festglasscheibe im 90°-Winkel an der Wand und fügt sich durch sein identisches, rechteckiges Design nahtlos in das Gesamtbild der Bellagio-Beschläge ein.

Vorteile und Eigenschaften

• Designkonsistent zur Bellagio-Serie: identisches, rechteckiges Design wie die Pendeltürbänder BEL344, BEL380, BEL392.
• Massivmessing: hochwertige Verarbeitung, korrosionsbeständig im Feuchtraum.

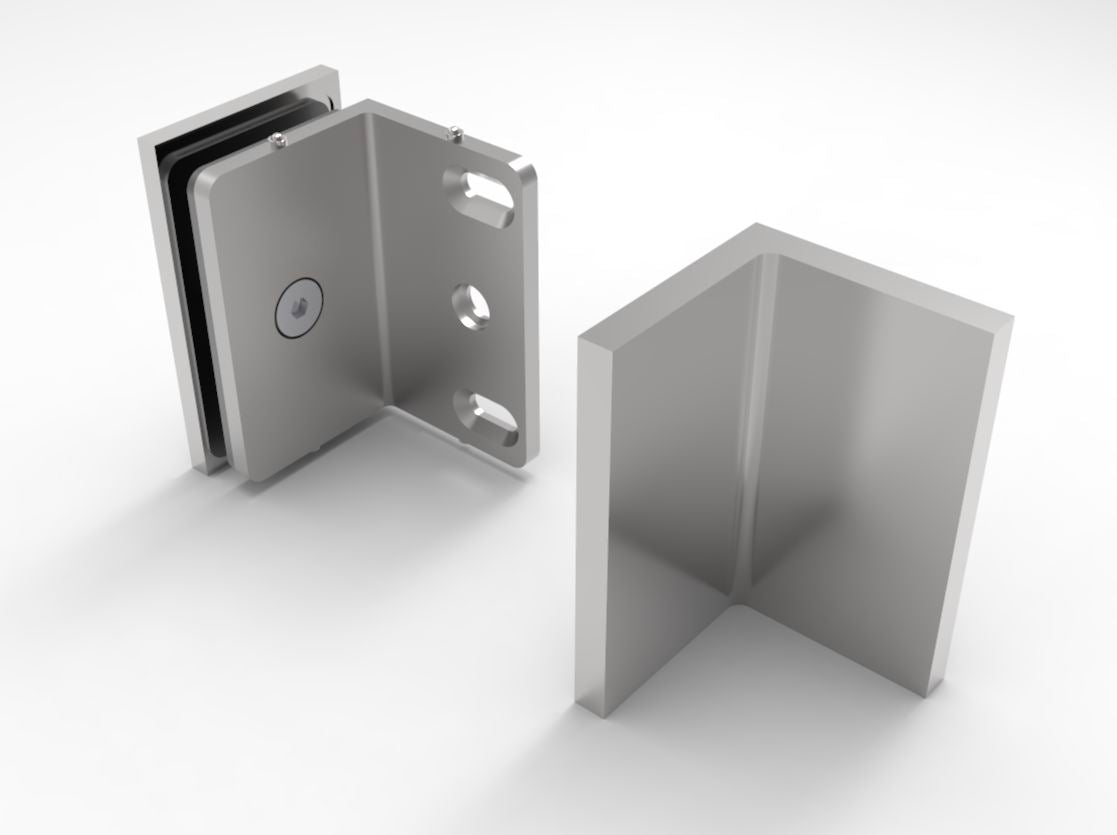

• Verdeckte Verschraubung: aufsteckbare Abdeckplatten kaschieren alle Befestigungsschrauben.
• Für 8 oder 10 mm ESG: abgestimmt auf Standard- und massives Duschglas.
• Zwei Funktionen in einem: als Wandhalter für Festglas oder horizontal als Regalhalter für Glasablagen.
• Glasbohrung 16 mm: einfach beim Glashersteller mit anzugeben.

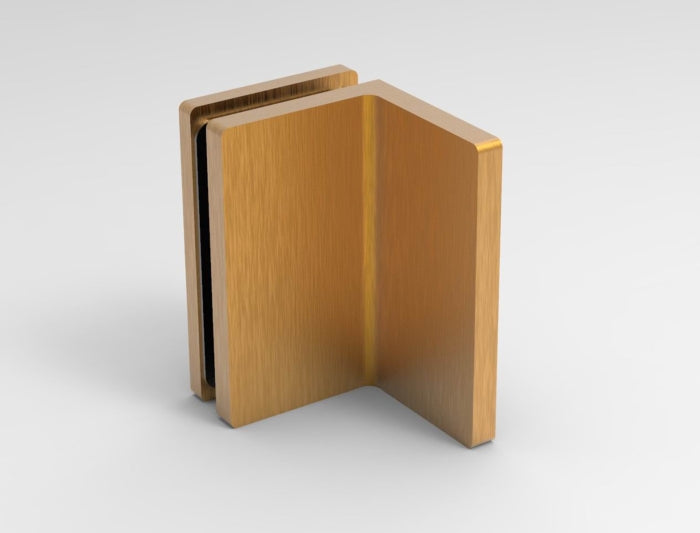

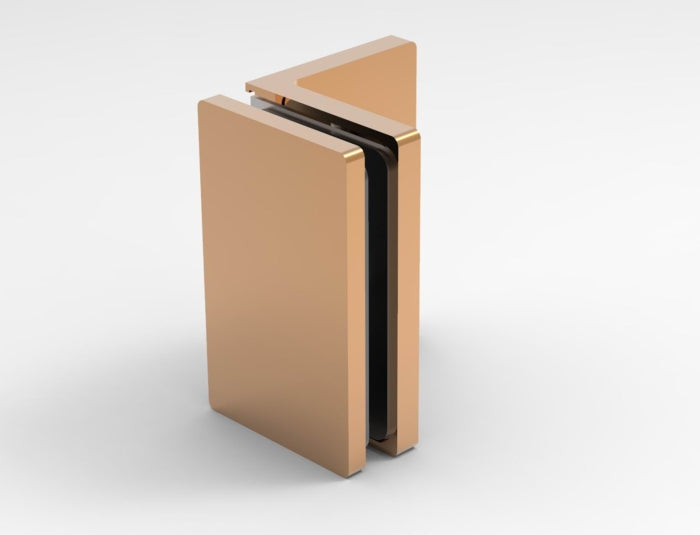

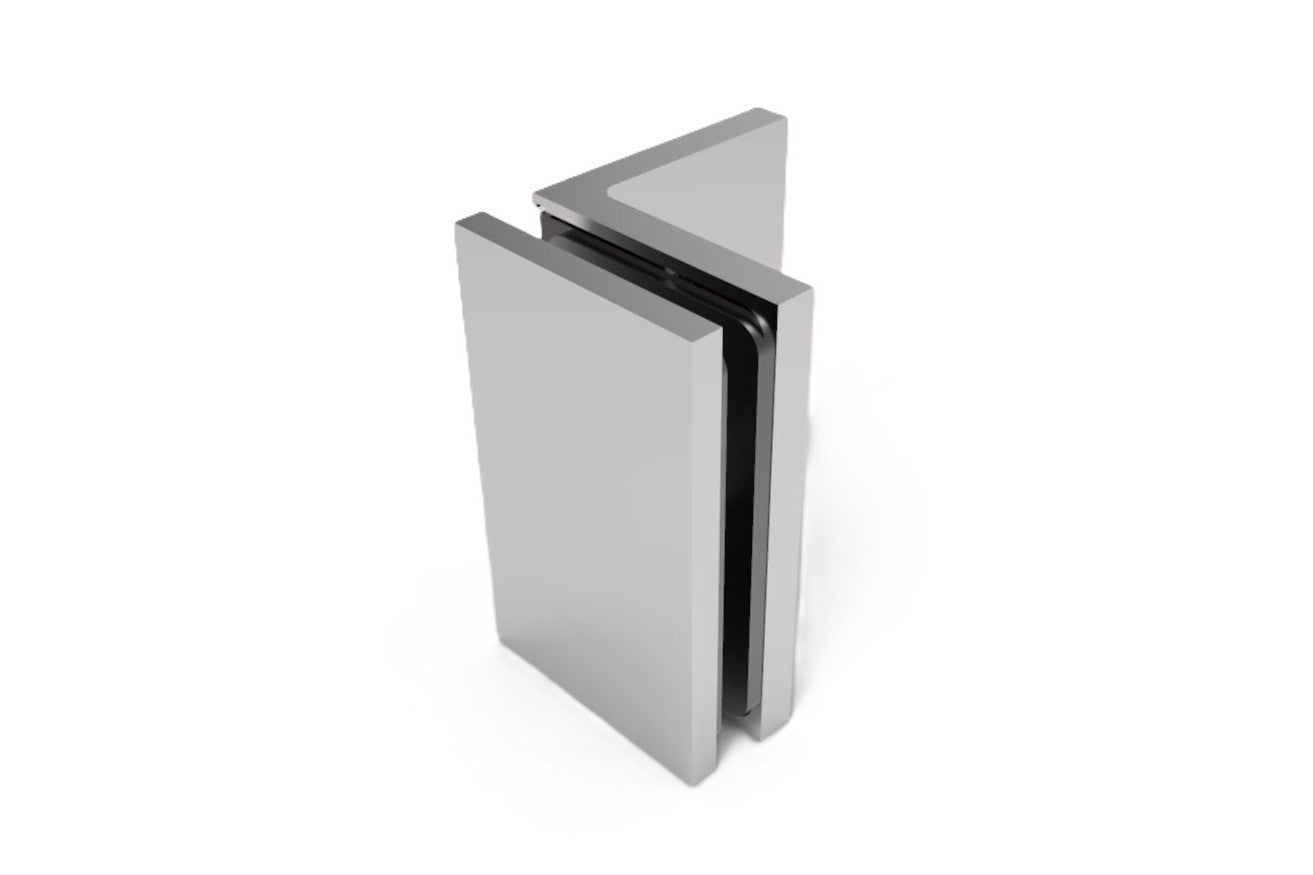

• 11 Oberflächen: Chrom poliert glänzend, Edelstahl gebürstet matt, Schwarz matt, Weiß matt, Graphit poliert glänzend, Graphit matt gebürstet, Messing poliert glänzend (goldfarbig), Messing matt gebürstet (goldfarbig), Bronze matt gebürstet, Kupfer poliert glänzend (Rosé-Gold), Kupfer matt gebürstet.
• Lieferumfang komplett: Dichtungen (Gaskets) und Montageschrauben enthalten.

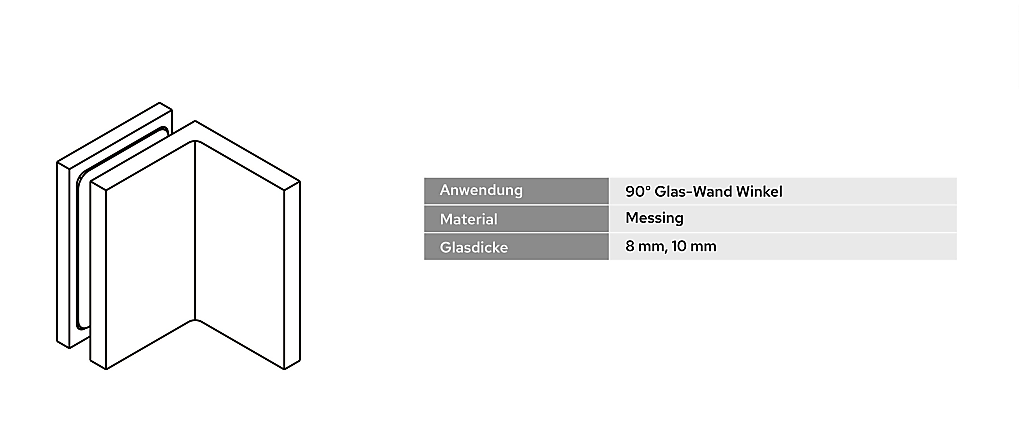

Technische Daten

• Produkt: Bellagio Winkelverbinder Glas-Wand 90°
• Artikelnummer: BEL90S (BEL90SCH Chrom, BEL90SBN Edelstahl, BEL90SMBL Schwarz, BEL90SWH Weiß, BEL90SGM Graphit poliert, BEL90SBGM Graphit matt, BEL90SBR Messing poliert, BEL90SSB Messing matt, BEL90SBBRZ Bronze, BEL90SPRG Kupfer poliert, BEL90SMBC Kupfer matt)
• Typ: Winkelverbinder Glas-Wand 90°
• Material: Messing massiv
• Glasdicke: 8 oder 10 mm ESG
• Glasbohrung: 1 × 16 mm (5/8") pro Scheibe
• Abdeckungen: Aufsteckbar, für unsichtbare Schrauben
• Verfügbare Oberflächen: Chrom poliert glänzend, Edelstahl gebürstet matt, Schwarz matt, Weiß matt, Graphit poliert glänzend, Graphit matt gebürstet, Messing poliert glänzend (goldfarbig), Messing matt gebürstet (goldfarbig), Bronze matt gebürstet, Kupfer poliert glänzend (Rosé-Gold), Kupfer matt gebürstet
• Lieferumfang: 1× Winkelverbinder mit Dichtungen (Gaskets) und Montageschrauben (Dübel und Wandschrauben separat)

Verfügbare Oberflächen – designkonsistent zur jeweiligen Edition

Der BEL90S ist mit seinen elf Oberflächen das vielseitigste Winkelverbinder-Modell der Bellagio-Serie. Damit lässt sich nahezu jedes Farbkonzept im Bad konsistent fortsetzen – von der klassischen Chrom- oder Edelstahl-Linie über moderne Schwarz-Edition, warme Bronze- oder Goldoptik bis zur ausdrucksstarken Kupfer- oder Graphit-Variante. Bei den Premium-Oberflächen kommt eine PVD-vergleichbare Beschichtungstechnik zum Einsatz – die Beschichtung ist hart, kratzfest und korrosionsbeständig. Alle Oberflächen sind designkonsistent mit den Bellagio-Pendeltürbändern BEL344 (Glas-Wand 90°), BEL380 (Glas-Glas 180°) und BEL392 (Glas-Glas 90°) sowie dem Winkelverbinder BEL090 (Glas-Glas 90°).

Einbau und Anwendung

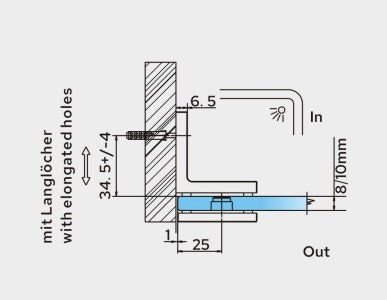

Typischer Einsatzort ist die Befestigung eines feststehenden Seitenteils neben einer Bellagio-Pendeltür. Stellen Sie sicher, dass die Glasbohrung (16 mm) an der richtigen Position im Glas vorhanden ist, und wählen Sie die Wandbefestigung (Schrauben und Dübel) passend zu Ihrem Untergrund. Prüfen Sie vor dem Bohren, ob in der Wand Versorgungsleitungen verlaufen.

Bohren Sie mit einem passenden Bohrer (Glas- und Fliesenbohrer in der Dusche, Steinbohrer im Baustoff dahinter) und setzen Sie die Dübel ein. Verschrauben Sie zunächst die Wandplatte, setzen Sie das Glas mit den Dichtungen (Gaskets) ein und ziehen Sie die Glasseite handfest an. Stecken Sie die Abdeckplatten auf – alle Schrauben sind nun unsichtbar. Pro Festglaselement werden in der Regel zwei bis drei Winkelverbinder eingesetzt – je nach Höhe und Gewicht der Scheibe.

Wichtig: Da ESG (Einscheiben-Sicherheitsglas) nach dem Härten nicht mehr gebohrt werden kann, muss die 16-mm-Bohrung bereits bei der Glasbestellung mit angegeben werden. Teilen Sie Ihrem Glashersteller den Bohrdurchmesser und die gewünschte Position mit.

Empfehlung zur Wandabdichtung: Im fertig gefliesten Bestand sind das DENSABAND Bohrlochset mit TOX Aqua Stop Pro Dübeln die normgerechte Lösung gegen eindringendes Wasser an den Befestigungsbohrungen.

Reinigung und Pflege

Reinigen Sie den Winkelverbinder regelmäßig mit einem weichen Tuch und mildem Reiniger. Bei gebürsteten Oberflächen wischen Sie in Wischrichtung der Bürstung. Vermeiden Sie scheuernde oder säurehaltige Mittel.

Passende Produkte

Der BEL90S ist das ideale Ergänzungsteil zu den Bellagio-Pendeltürbändern BEL344 (Glas-Wand 90°), BEL380 (Glas-Glas 180°) und BEL392 (Glas-Glas 90°). Für Glas-Glas-Verbindungen ohne Scharnierfunktion ist der Winkelverbinder BEL090 aus derselben Serie die Lösung. Wenn Sie statt klassischer Pendeltürbänder mit Hebe-Senk-Funktion arbeiten, ist die Nobiallo-Familie (N0B044, N0B180) Bellagio-kompatibel und nutzt dieselben Winkelverbinder. Als Alternative mit flächenbündiger Befestigung ist der Lugano Winkelhalter LU90S/LU90SA im Sortiment. Für den senkrechten Wandanschluss der Glasscheiben empfiehlt sich eine passende Wandanschlussdichtung aus unserem Sortiment. Als ESG-Sicherheitsglas in 8 oder 10 mm mit vorgefertigter Bohrung in Wunschmaß finden Sie die passende Glasscheibe in unserem Sortiment, optional mit Easyclean Nano-Beschichtung. Als Klebstoff für die Befestigungsbohrungen empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.
