Winkelverbinder Glas-Glas eckig, 90° oder 180°, Edelstahl V2A, 8 bis 12 mm Glas, Restposten, Art.Nr. 4012

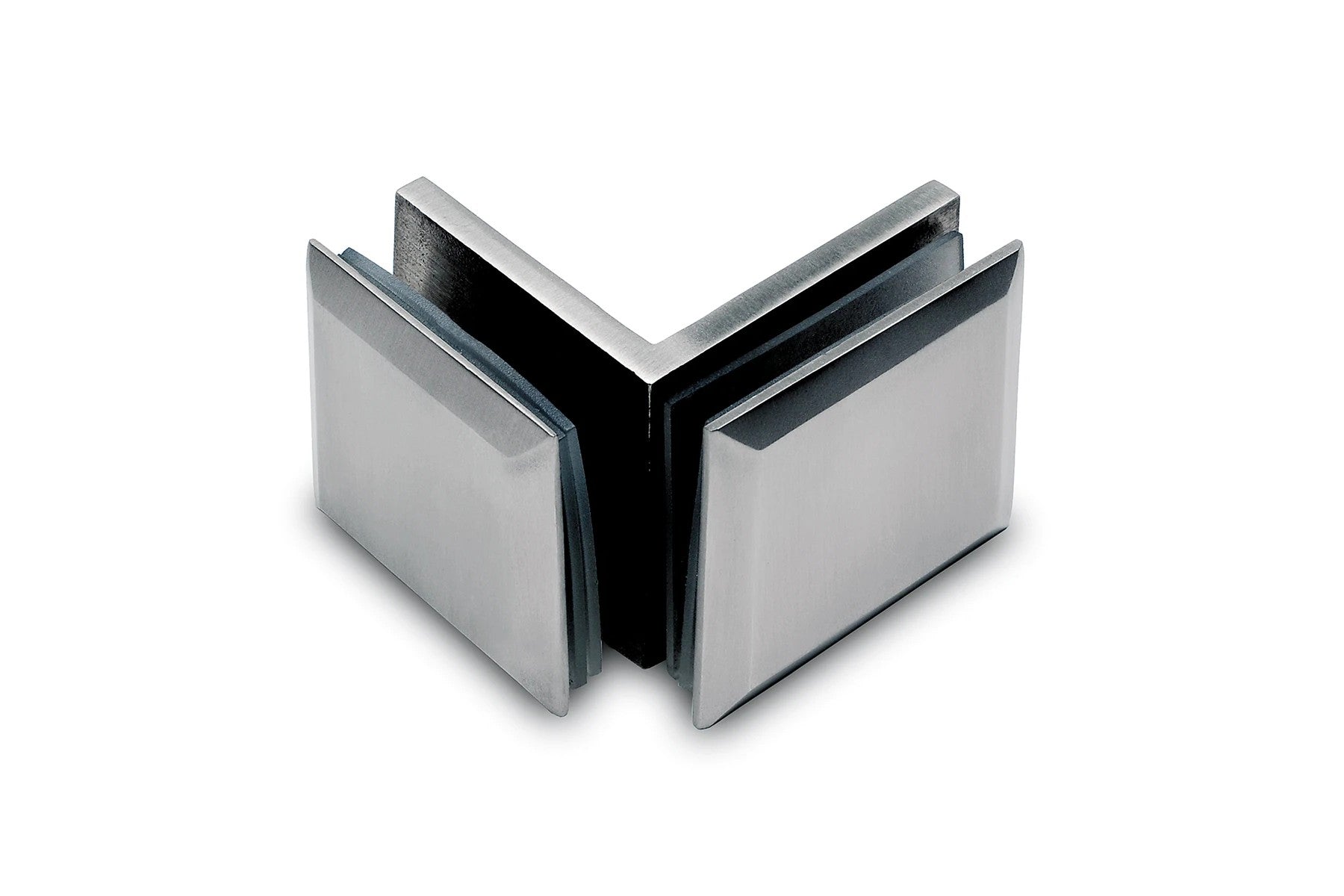

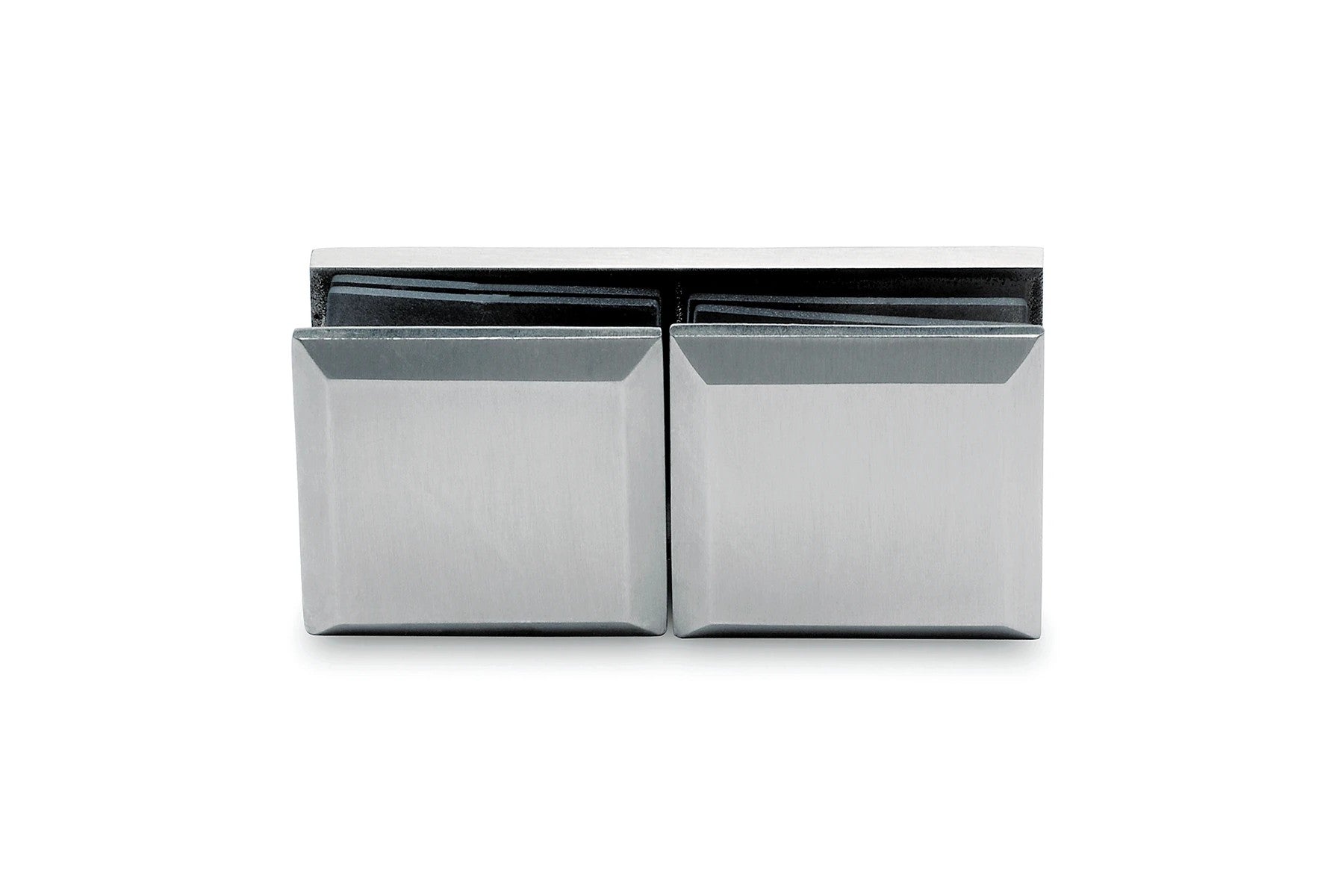

Restposten, nur solange Vorrat reicht. Eckiger Winkelverbinder aus Edelstahl V2A für feststehende Glasscheiben. Die 90°-Ausführung verbindet zwei Scheiben über Eck, die 180°-Ausführung zwei Scheiben in einer Flucht. Jede Scheibe bekommt eine Durchgangsbohrung, die Schraube liegt verdeckt unter der Abdeckplatte.

Auf einen Blick

• Für Glasstärken von 8 bis 12 mm
• Edelstahl V2A (AISI 304), quadratische Abdeckplatten 45 x 45 mm
• Verschraubung verdeckt, Kunststoff-Zwischenlagen schützen das Glas
• Zwei Oberflächen: Chrom poliert glänzend oder Edelstahl gebürstet matt
• Preis je Stück

Technische Daten

• Winkel: 90° (Glas-Glas über Eck) oder 180° (Glas-Glas in einer Flucht)
• Material: Edelstahl V2A (AISI 304)
• Glasstärke: 8 bis 12 mm
• Abmessung 90°: Schenkel je 45 x 45 mm, Plattenstärke 5 mm
• Abmessung 180°: 90 x 45 mm, Plattenstärke 5 mm
• Befestigung: je Scheibe eine Senkschraube M6 x 12
• Gewicht: ca. 0,25 kg
• Lieferumfang: 1 Winkelverbinder mit Schrauben und Zwischenlagen

Glasbearbeitung

• Je Scheibe eine Durchgangsbohrung Ø 16 mm
• 90°: Bohrungsmitte 22,5 mm von der Glaskante. Stößt eine Scheibe stumpf gegen die Fläche der anderen, liegt die Bohrung in der durchgehenden Scheibe bei 22,5 mm plus Glasstärke plus 1 mm.
• 180°: Bohrungsmitte in beiden Scheiben 22 mm von der Glaskante

ESG lässt sich nach dem Härten nicht mehr bohren. Geben Sie die Bohrungen deshalb bei der Glasbestellung mit an. Die Maße stammen aus dem aktuellen Datenblatt. Da es sich um Lagerware handelt, kann die Ausführung im Detail abweichen. Fragen Sie im Zweifel vor der Glasbestellung bei uns nach.

Wenn Sie die Bohrungen nicht selbst bemaßen möchten, erstellen wir Ihnen eine Glasplan-Zeichnung als Service. Die Verantwortung für die Maße bleibt bei Ihnen.
