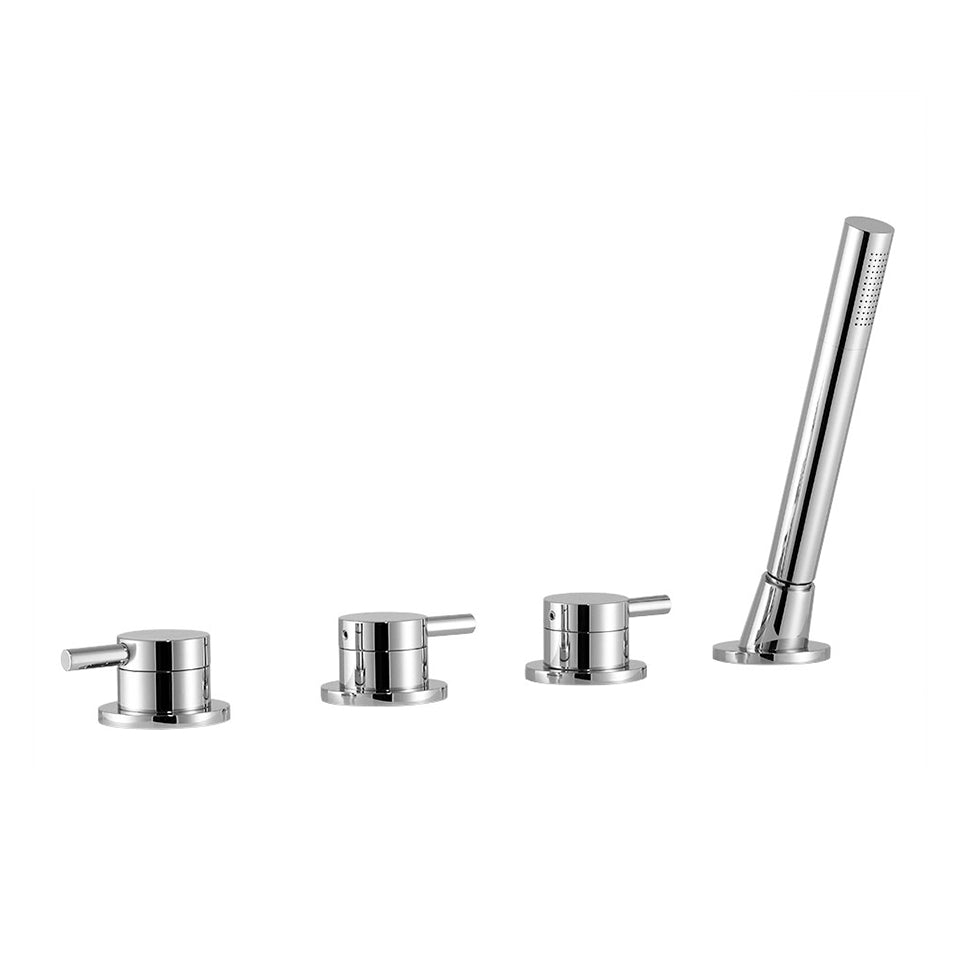

Wannenrand-Batterie 4-Loch mit Handbrause und separater Umstellung, ohne Auslauf, Keramik-Oberteile 90°, verchromt, Art.Nr. 280 6175 010

Wanne-Brause-Batterie für die Montage auf dem Wannenrand, mit vier flachen Elementen in einer Reihe: zwei Ventile für Warm- und Kaltwasser, eine separate Umstellung und eine Handbrause. Die Ventile arbeiten mit Keramik-Oberteilen und einer Vierteldrehung von 90°.

Einen Auslauf auf dem Wannenrand hat diese Ausführung nicht, der Rand bleibt dadurch weitgehend frei. Klären Sie mit Ihrem Installateur, wohin der zweite Abgang der Umstellung geführt wird, in der Regel zu einem Wanneneinlauf. Wer einen sichtbaren Auslauf möchte, nimmt die Ausführung Art.Nr. 280 6170 010. Die Batterie ist eigensicher gegen Rückfließen.

Technische Daten

• Bauart: 4-Loch-Wannenrandbatterie mit separater Umstellung und Handbrause, ohne Auslauf
• Oberfläche: verchromt
• Ventile: Keramik-Oberteile 90°, Kaltwasser linksschließend, Warmwasser rechtsschließend
• Lochabstand: 100 mm von Mitte zu Mitte
• Rosetten: Ø 60 mm
• Schaftdurchmesser: 31,8 mm (Ventile, Umstellung), 27,9 mm (Handbrause)
• Höhe Handbrause in der Halterung: 218 mm über dem Wannenrand
• Sicherung: eigensicher gegen Rückfließen

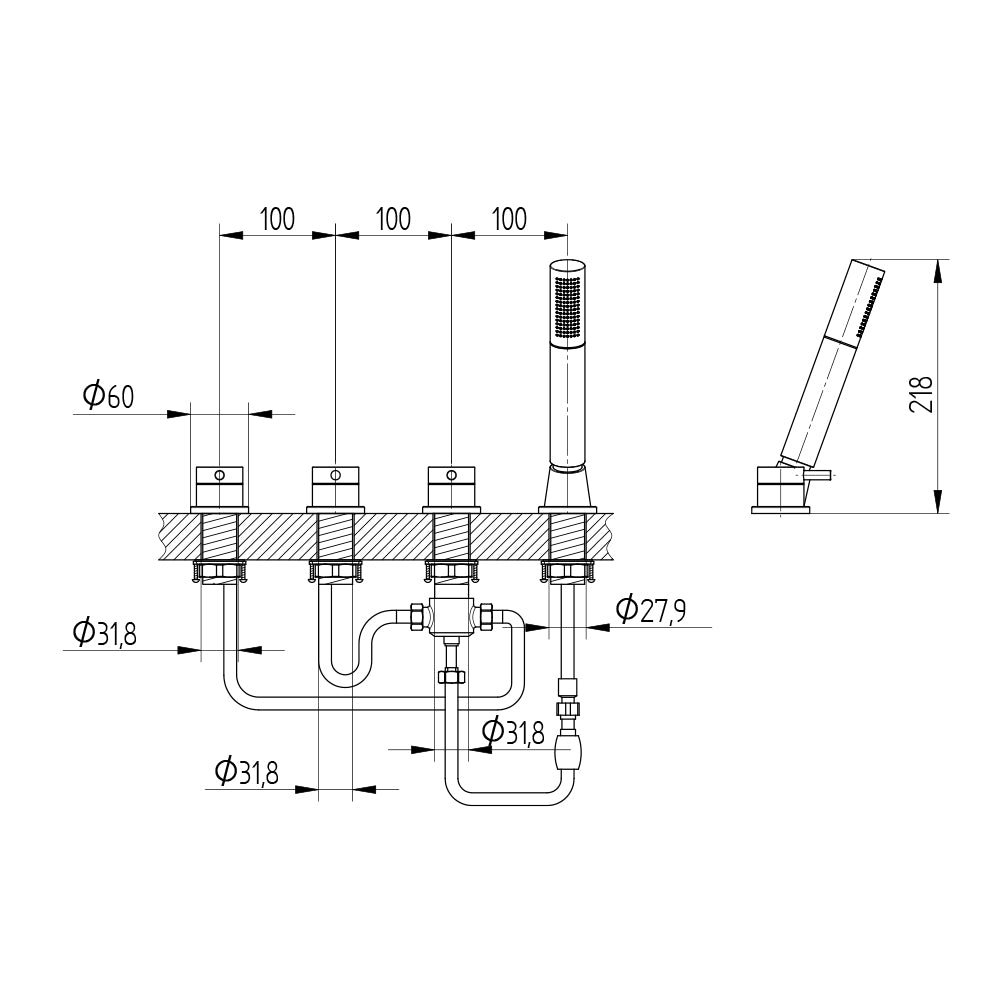

Alle Maße finden Sie in der technischen Zeichnung in der Bildergalerie.

Montage

Die Bohrungen setzen Sie mit 100 mm Abstand in einer Reihe. Für Wannen, deren Rand keine Armatur trägt, gibt es eine Montageplatte und ein Montagegestell, siehe unten. Für die Wasseranschlüsse empfehlen wir einen Fachinstallateur.
