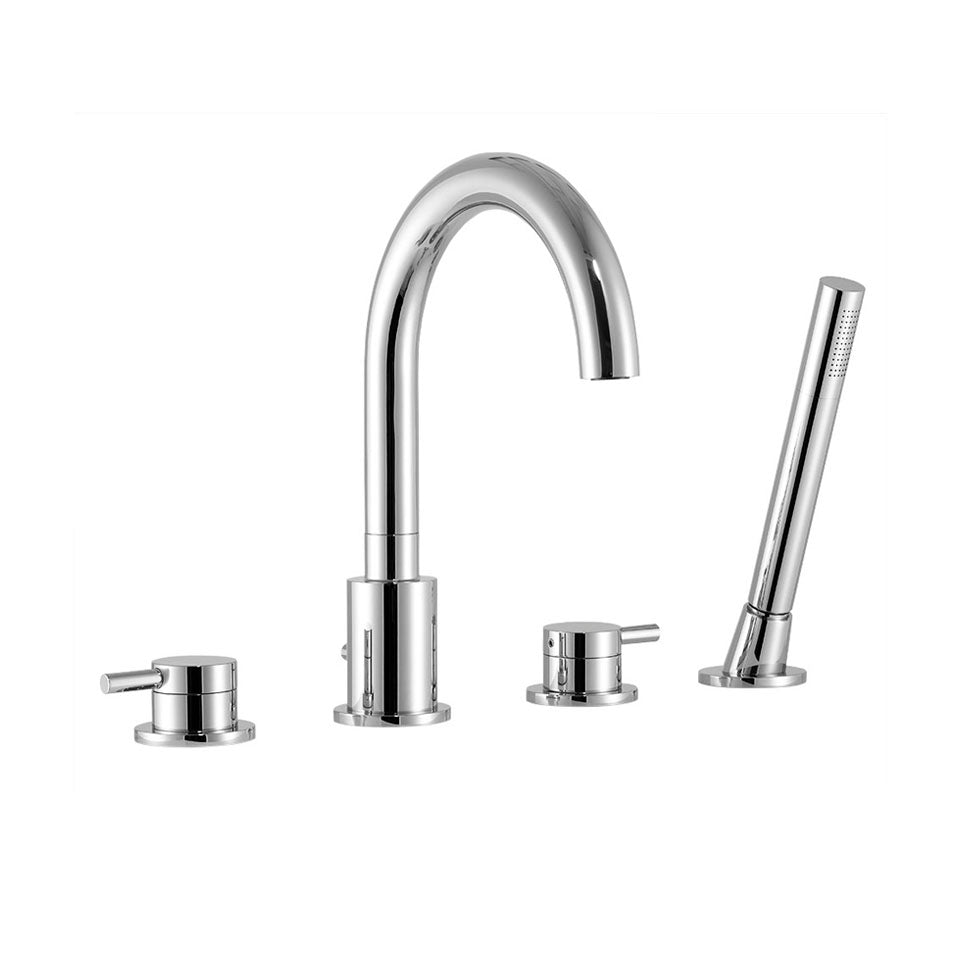

Wannenrand-Batterie 4-Loch mit Auslauf, Umstellung und Handbrause, Keramik-Oberteile 90°, verchromt, Art.Nr. 280 6170 010

Wanne-Brause-Batterie für die Montage auf dem Wannenrand oder einer Wannenverkleidung, mit vier Bohrungen: zwei Ventile für Warm- und Kaltwasser, ein gebogener Auslauf mit Umstellung und eine Handbrause. Die Ventile arbeiten mit Keramik-Oberteilen und einer Vierteldrehung von 90°.

Das Kaltwasserventil schließt links, das Warmwasserventil rechts. Die Batterie ist eigensicher gegen Rückfließen.

Technische Daten

• Bauart: 4-Loch-Wannenrandbatterie mit Auslauf, Umstellung und Handbrause
• Oberfläche: verchromt
• Ventile: Keramik-Oberteile 90°, Kaltwasser linksschließend, Warmwasser rechtsschließend
• Lochabstand: 100 mm von Mitte zu Mitte
• Rosetten Ventile: Ø 60 mm
• Schaftdurchmesser: 31,8 mm (Ventile, Auslauf), 27,9 mm (Handbrause)
• Auslauf: Ausladung 190 mm, Auslaufhöhe 173 mm über dem Wannenrand
• Wannenrand- bzw. Plattenstärke: max. 40 mm
• Sicherung: eigensicher gegen Rückfließen

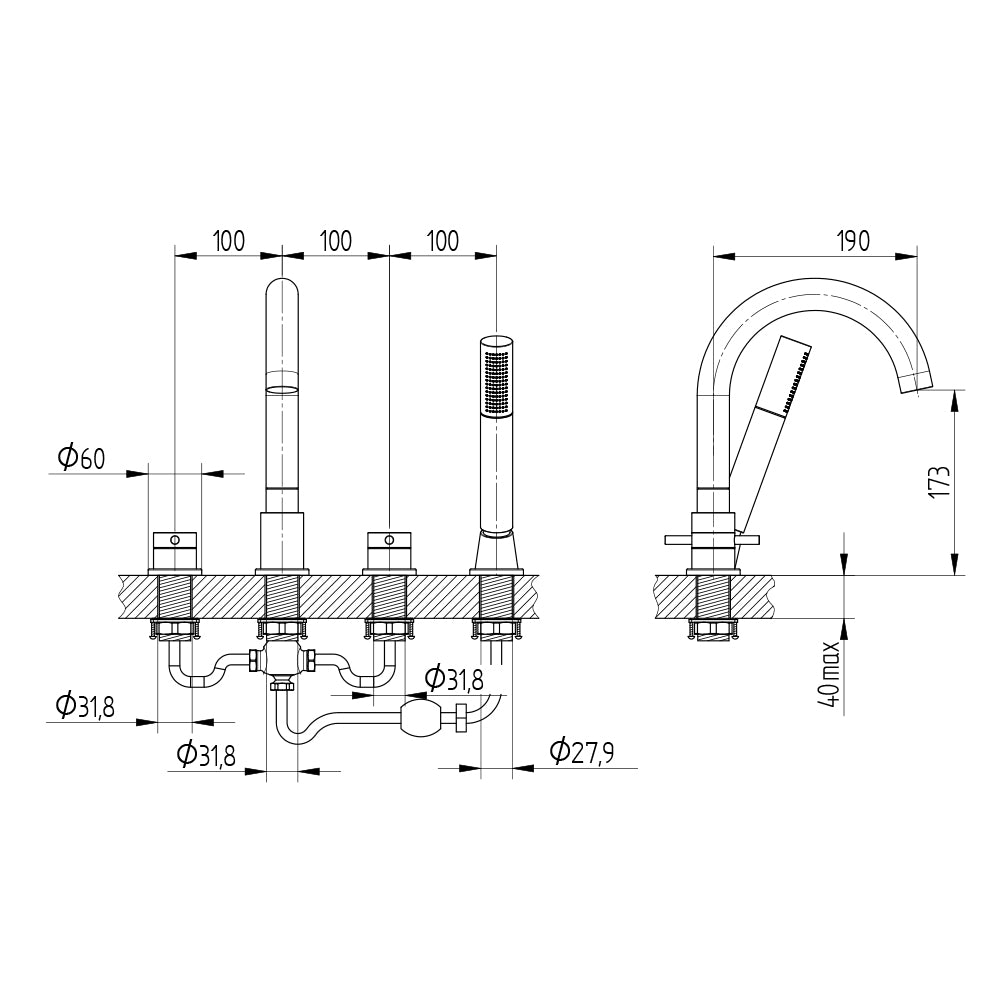

Alle Maße finden Sie in der technischen Zeichnung in der Bildergalerie.

Montage

Die Bohrungen setzen Sie mit 100 mm Abstand in einer Reihe. Für Wannen, deren Rand keine Armatur trägt, gibt es eine Montageplatte und ein Montagegestell, siehe unten. Für die Wasseranschlüsse empfehlen wir einen Fachinstallateur.
