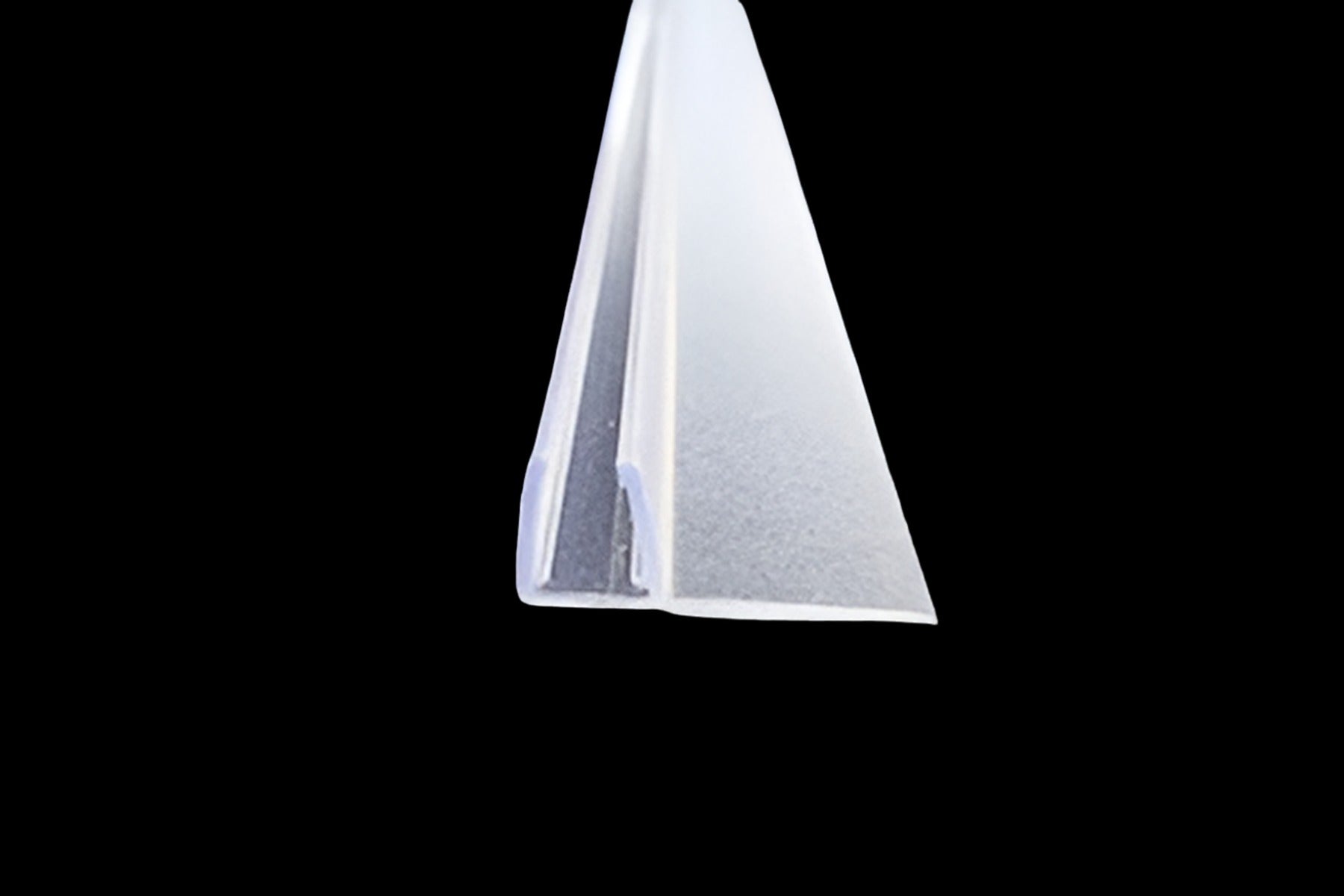

Überlappungsdichtung 5240 – lange 90°-Lippe, 19–22 mm

Überlappungsdichtung mit langer 90°-Lippe – für große Schiebetür-Überlappungen

Bei Schiebetüren laufen die Glasscheiben nicht fluchtend in einer Ebene, sondern hintereinander in zwei getrennten Schienen. Wo sich die Scheiben überlappen, entsteht ein Spalt zwischen der Außenkante der einen und der Innenkante der anderen Glasscheibe. Die Art.Nr. 5240 schließt diesen Überlappungsspalt mit einer besonders langen 90°-Lippe von ca. 20 mm und deckt damit große Überlappungsmaße von 19 bis 22 mm ab.

Vorteile und Eigenschaften

Die Dichtung wird auf die senkrechte Glaskante der einen Glasscheibe aufgeschoben. Die Lippe steht im 90°-Winkel zur Glasfläche, also rechtwinklig vom Glas weg. Sie ragt in den Spalt zwischen den beiden Glasscheiben hinein und legt sich an die Fläche der dahinterliegenden Glasscheibe an. Beim Verschieben der Tür gleitet die Lippe an der Glasfläche entlang und hält den Überlappungsbereich dabei durchgehend geschlossen. Das Besondere an der 5240 ist die ca. 20 mm lange Lippe – deutlich breiter als bei Standard-Überlappungsdichtungen, sodass auch große Abstände zwischen den beiden Glasebenen überbrückt werden können.

• Lange 20 mm 90°-Lippe für große Überlappungen
• Universal für 6 und 8 mm Glas
• Stabiles, formfestes Material verhindert Abknicken
• Geeignet für Schiebetür-Konstruktionen mit breiten Führungsschienen
• Made in Germany, langlebige Profi-Qualität

Überlappung richtig messen

Das Spaltmaß bei einer Überlappungsdichtung wird anders gemessen als bei einer fluchtenden Dichtung: Messen Sie den Abstand von der Außenkante der vorderen Glasscheibe bis zur Innenkante der hinteren Glasscheibe. Dieser Wert muss zwischen 19 und 22 mm liegen, damit die 5240 passt. Die Lippe steht im 90°-Winkel zum Glas und dichtet nur bei Überlappungen ab, nicht bei fluchtend angeordneten Glasscheiben.

Technische Daten

• Einbauposition: senkrecht, Glas-Glas-Überlappung (Schiebetür)
• Glasstärken: 6 und 8 mm (universal)
• Spaltmaß: 19 bis 22 mm Überlappung
• Erhältliche Länge: 201 cm
• Lippenbreite: ca. 20 mm (90°-Winkel zur Glasfläche)
• Material: transparentes PVC-Dichtungsprofil
• Herstellung: Made in Germany
• Artikelnummer: 5240

Einbau und Anwendung

Schieben Sie die Dichtung auf die senkrechte Glaskante der Glasscheibe auf, die der Überlappungsseite zugewandt ist. Die 90°-Lippe zeigt dabei in Richtung der dahinterliegenden Glasscheibe und legt sich beim Schließen der Schiebetür an deren Oberfläche an.

Praxis-Tipp: Das Material der 5240 ist bewusst stabil und formfest gehalten, damit die lange 90°-Lippe nicht abknickt. Das macht die Dichtung langlebig, erfordert aber beim Aufschieben auf die Glaskante etwas mehr Kraft als bei weicheren Dichtungen. Etwas farbloses Silikonspray oder Spülmittel auf die Glaskante erleichtert die Montage erheblich.

5240 oder 5211 – welche Überlappungsdichtung?

Im Sortiment gibt es Überlappungsdichtungen für verschiedene Spaltmaß-Bereiche. Die 5211 mit Lippenlänge 10 mm ist die Standard-Lösung für Spaltmaße von 8 bis 12 mm. Die 5240 mit langer 20 mm Lippe (dieses Produkt) ist die Variante für große Spaltmaße von 19 bis 22 mm. Wenn Sie hochtransparentes Polycarbonat bevorzugen oder mehrere Lippenlängen brauchen, ist die S004 mit verschiedenen Varianten die richtige Wahl.

Passende Produkte

Neben der senkrechten Überlappungsdichtung benötigt eine Schiebetür typischerweise eine waagrechte Bodendichtung mit Dächlein wie die 5329 oder 009D1, die beim Verschieben sauber über ein Schwallprofil gleitet. Für die seitliche Abdichtung zur Wand eignet sich eine Streifdichtung wie die 5042. Glasreiniger und Nano-Beschichtungsmittel für die Pflege Ihrer Glasdusche finden Sie ebenfalls in unserem Sortiment.
