Überlappungsdichtung 5211 – Schiebetür 90°-Lippe, 8–12 mm
24,90 €
- inkl. MWSt., zzgl. Versand
44,90 €
inkl. MWSt., zzgl. Versand
Überlappungsdichtung für Schiebetüren – dichtet den Spalt zwischen den Glasscheiben zuverlässig ab
Bei Schiebetüren laufen die Glasscheiben in unterschiedlichen Ebenen aneinander vorbei. Im geschlossenen Zustand überlappen sich die Glaskanten, und zwischen der Innenkante der einen und der Außenkante der anderen Glasscheibe entsteht ein Spalt. Die Art.Nr. 5211 schließt genau diesen Spalt mit einer im 90°-Winkel abstehenden Lippe und verhindert, dass Spritzwasser zwischen den Glasscheiben nach außen gelangt.
90°-Lippe für Überlappungen
Die ca. 10 mm lange Dichtlippe steht im rechten Winkel (90°) zur Glasscheibe. Wenn die Schiebetür geschlossen wird, drückt sich die Lippe gegen die gegenüberliegende Glasscheibe und überbrückt den Spalt zwischen den beiden Ebenen. Die Lippe ist weich und flexibel genug, um auch bei leicht unterschiedlichen Abständen noch zuverlässig abzudichten.
Die Dichtung wird auf die Glaskante der einen Scheibe aufgeschoben, und die Lippe ragt in Richtung der anderen Scheibe. Beim Öffnen der Schiebetür gleitet die Lippe an der gegenüberliegenden Glasfläche entlang.
Universal für 6 und 8 mm Glas

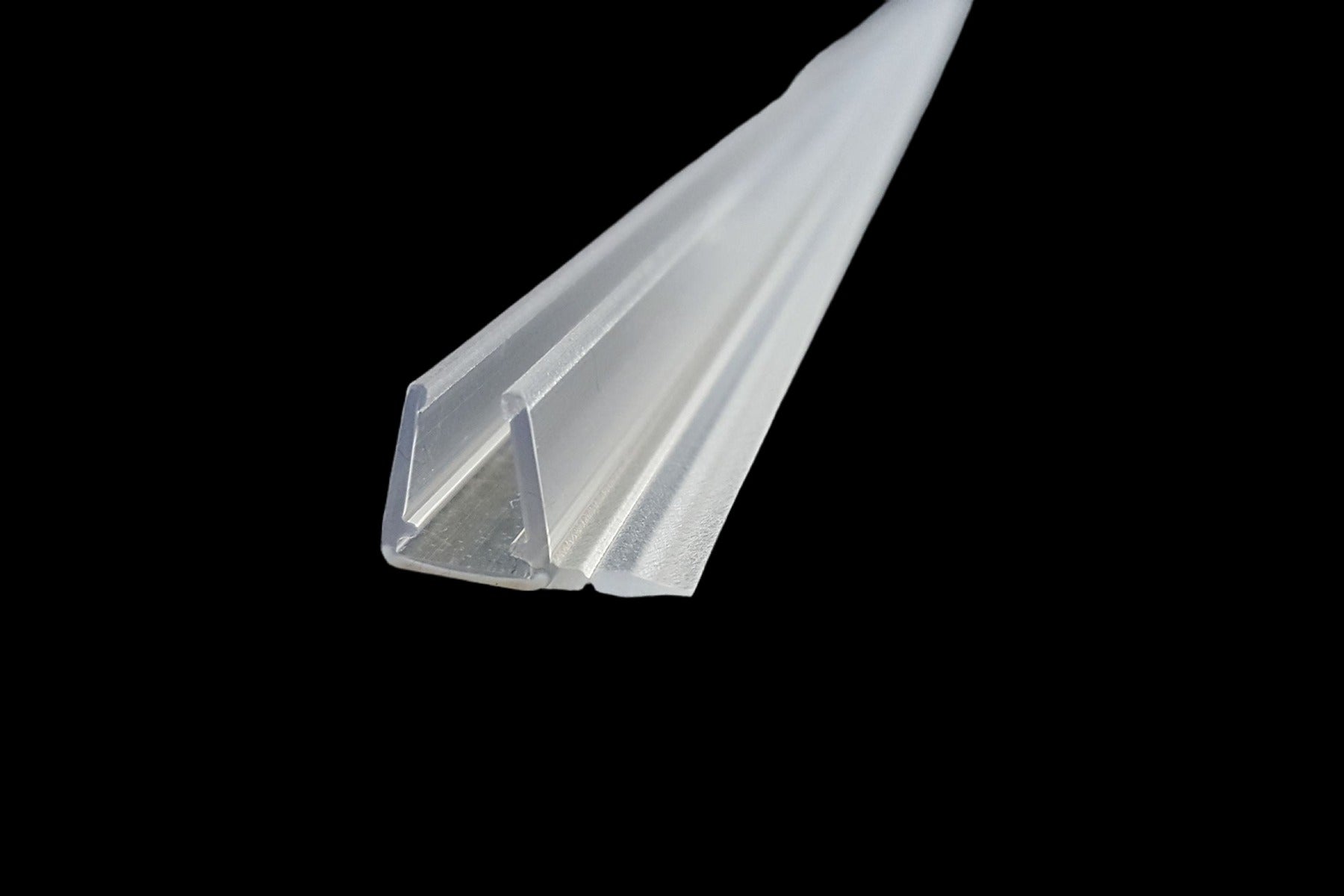

Die U-Schiene der 5211 passt durch ihre Knubbel-Leisten sowohl auf 6 als auch auf 8 mm Glas. Bei 8 mm Glasdicke endet das Glas an den Knubbel-Leisten, bei 6 mm wird es 2 mm tiefer bis auf den Boden der U-Schiene eingeschoben. In beiden Fällen sitzt die Dichtung fest auf dem Glas.
Technische Daten
- Einbauposition: senkrecht, Glas-Glas-Überlappung bei Schiebetüren
- Glasstärken: 6 und 8 mm (universal)
- Lippenlänge: ca. 10 mm (90° abstehend)
- Erhältliche Längen: 200 und 250 cm
- Material: transparentes, flexibles PVC-Dichtungsprofil
- Herstellung: Made in Germany
- Artikelnummer: 5211
Spaltmaße
- 6 und 8 mm Glas: ca. 8–12 mm Spaltmaß (Überlappung)
Einbau
Die Dichtung wird auf die senkrechte Glaskante der einen Glasscheibe aufgeschoben. Die 90°-Lippe zeigt dabei in Richtung der gegenüberliegenden Glasscheibe, die sich in der anderen Ebene befindet. Bei Bedarf mit einem Cuttermesser auf die passende Länge zuschneiden.
Achten Sie darauf, dass die Lippe bei geschlossener Schiebetür die gegenüberliegende Glasscheibe leicht berührt oder mit geringem Druck anliegt. So entsteht die gewünschte Dichtwirkung, ohne dass die Tür beim Schieben zu schwer geht.
Welche Überlappungsdichtung für welchen Spalt?
Kristhal bietet Überlappungsdichtungen in verschiedenen Materialien und für unterschiedliche Spaltmaße:
Die 5211 (PVC, 10 mm Lippe) deckt Spaltmaße von ca. 8–12 mm ab und ist die Standard-Überlappungsdichtung für Schiebetüren mit 6 und 8 mm Glas. Mengenrabatte sind bei Abnahme von 25 und 50 Stück verfügbar.
Die Art.Nr. 004 (PVC, Lippe 16 oder 25 mm) bietet größere Spaltmaße von ca. 18–27 mm und ist die richtige Wahl bei breiteren Überlappungen.
Die Art.Nr. S004 (Polycarbonat, hochtransparent) ist die Premium-Variante mit glasklarer Optik, Anti-UV/Anti-Schimmel-Schutz und mehreren Lippenlängen. Sie eignet sich auch für Wintergärten.
Die Art.Nr. 0890/1090 (Polycarbonat mit Vinyl-Lippe) schließt besonders große Spalte bei 8 und 10 mm Glas.
Passende Produkte
Neben der senkrechten Überlappungsdichtung benötigen Sie für Ihre Schiebetür eine passende untere Bodendichtung. Dichtungen mit Dächlein wie die Art.Nr. 5329 oder 009D1 sind bei Schiebetüren besonders beliebt, da sie das Wasser gezielt in den Duschbereich zurückleiten. Ein Schwallprofil am Boden verbessert die Dichtigkeit zusätzlich. Glasreiniger und Nano-Beschichtungsmittel finden Sie ebenfalls in unserem Sortiment.
