Stabistangen-Set Ø 19 mm, Wandhalter 22,5°, drehbarer Glashalter, Chrom glanz oder Edelstahl gebürstet, 1000/1300 mm, Art.Nr. SBB22SET

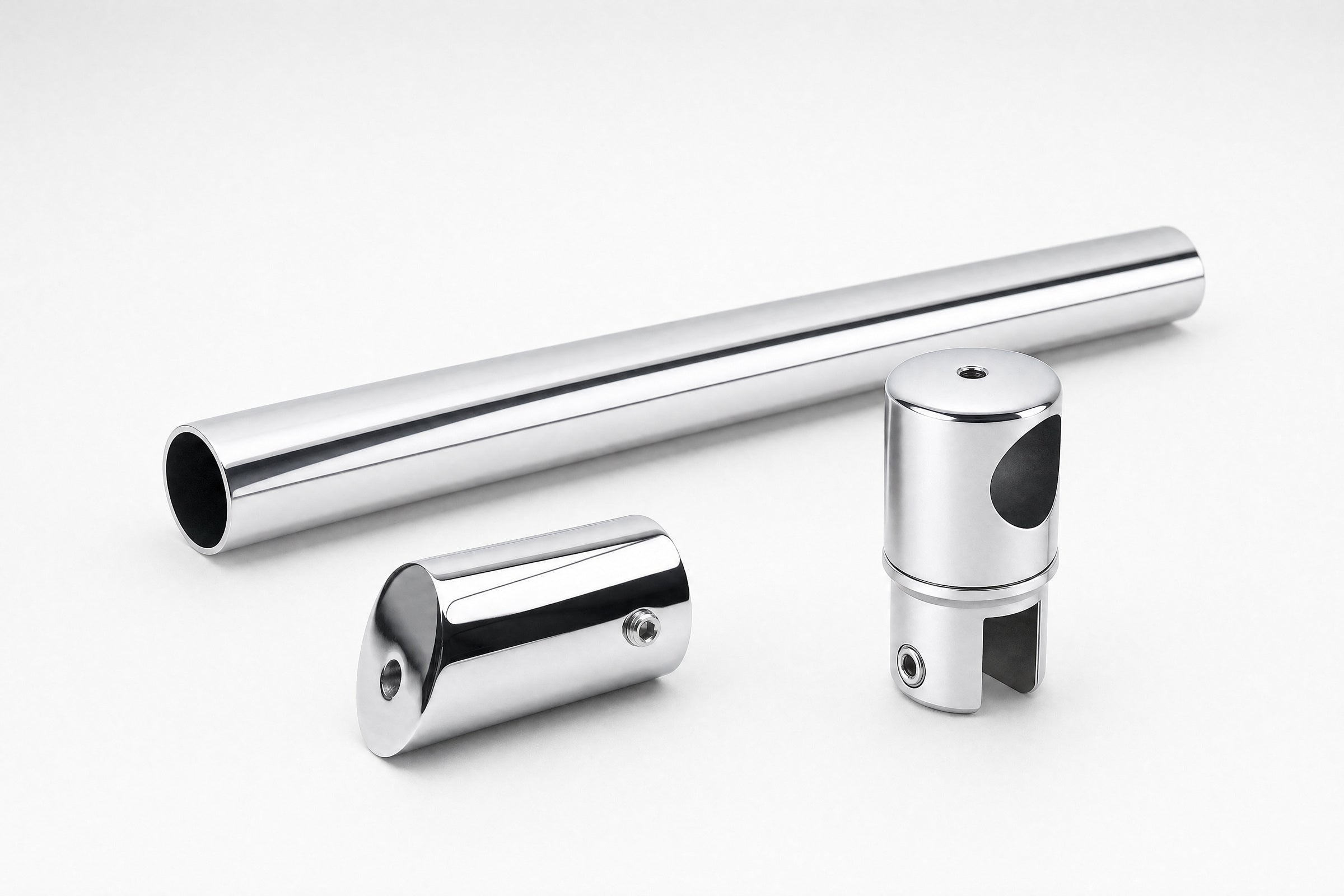

Komplettset für die schräg geführte Stabistange: Rohr Ø 19 mm, Wandhalter 22,5° und drehbarer Glashalter

Nicht jede Stabilisierungsstange trifft im rechten Winkel auf die Wand. Läuft die Stange schräg von der Glasscheibe zur Wand, steht ein 90°-Halter sperrig ab oder passt geometrisch gar nicht. Dieses Set ist für genau diesen Fall zusammengestellt: Sie bekommen die Ø 19 mm Stange, den Wandhalter SBB22 mit 22,5° Montagewinkel für eine flache, zurückgenommene Wandanbindung und den drehbaren Glashalter S4V als geschlossenes Endstück am Glas. Alle drei Teile sind aus Massivmessing, wahlweise in Chrom poliert glänzend oder Edelstahl gebürstet matt, und ohne Glasbohrung montierbar.

So binden Sie eine schräg verlaufende Stange an die Wand an

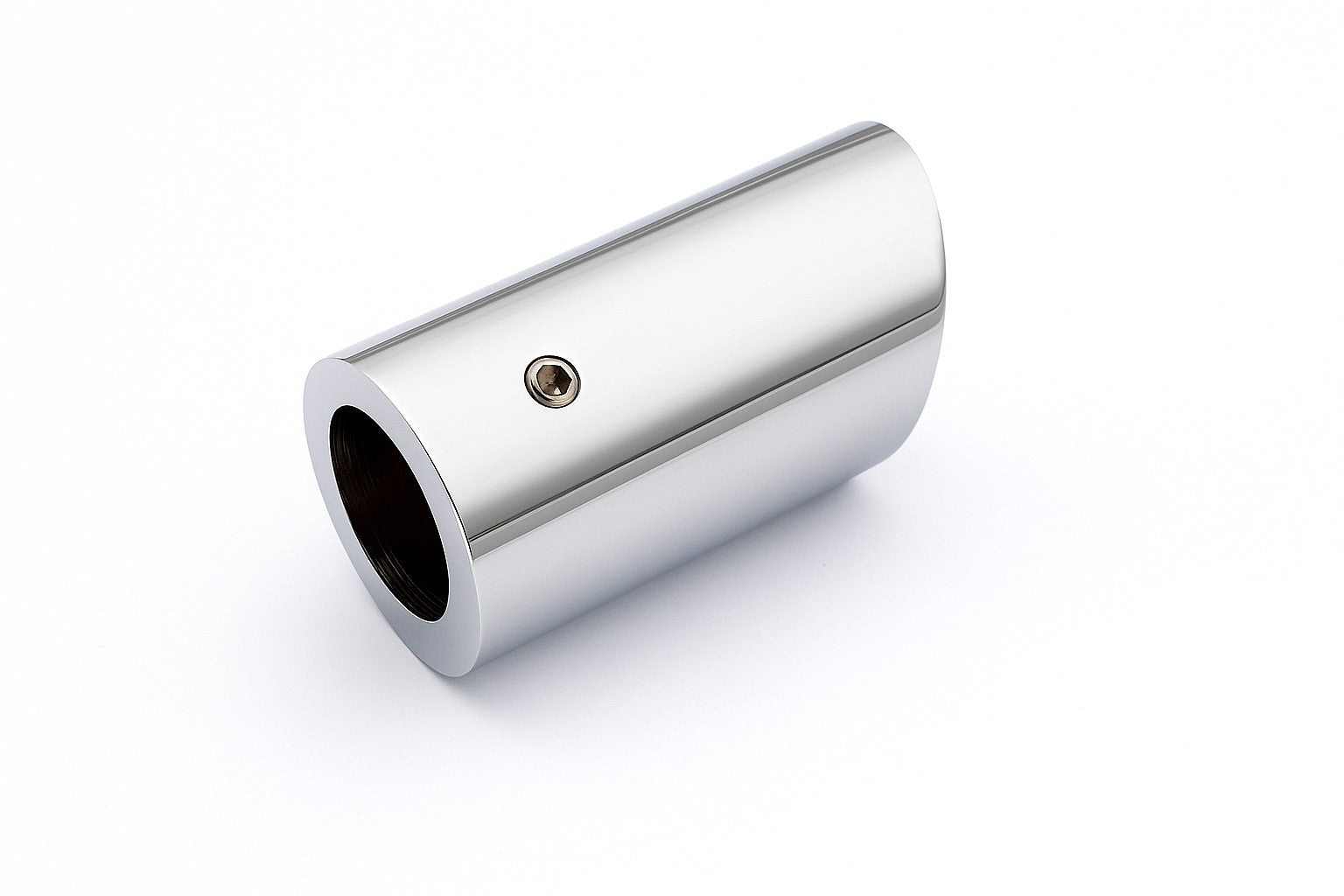

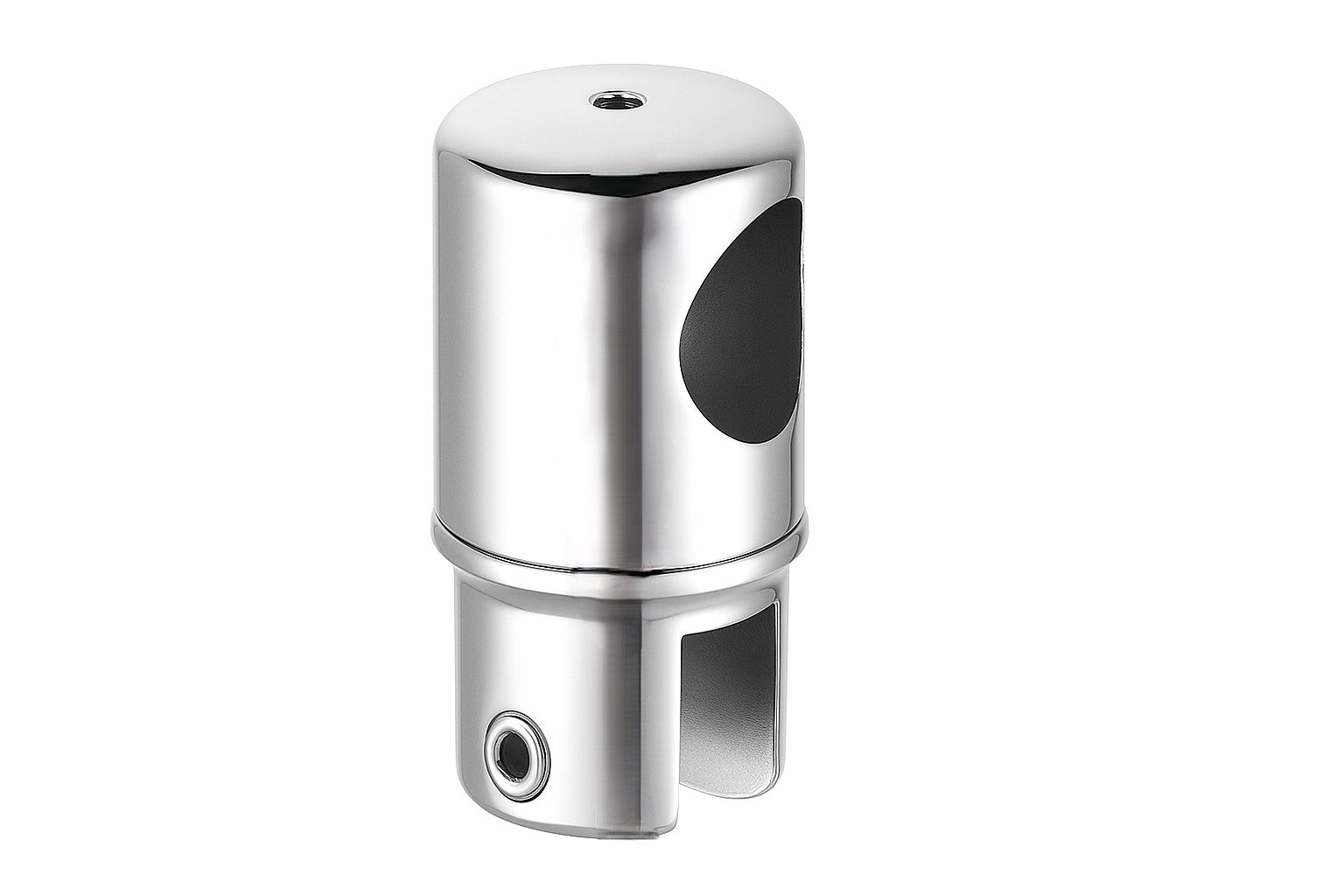

Der Wandhalter SBB22 hat einen festen Montagewinkel von 22,5°. Die Stange wird in den Halter geschoben und mit einer verdeckten Inbusschraube gesichert, sichtbare Schlitzschrauben gibt es nicht. Am anderen Ende sitzt der Glashalter S4V. Er ist drehbar, damit richten Sie die Stange exakt auf den Wandhalter aus und gleichen leichte Bauungenauigkeiten aus.

Wichtig für die Planung: Der Winkel am Wandhalter ist nicht verstellbar. Messen Sie deshalb vor der Bestellung den tatsächlichen Auftreffwinkel der Stange an der Wand aus, ein einfaches Winkelmessgerät oder eine Winkellehre reicht dafür. Passt der Winkel nicht, finden Sie unter „Passende Produkte“ die Ausführungen für 90°, 45° und stufenlos verstellbare Winkel.

Der flache Winkel kostet wenig Stabilität. Eine Stabistange hält die Scheibe nur mit dem Kraftanteil, der senkrecht auf die Glasfläche wirkt. Steht die Scheibe rechtwinklig zur Anschlusswand, bleiben bei 22,5° rechnerisch rund 92 Prozent der Haltekraft wirksam, bei 45° sind es rund 71 Prozent. Die flachere Verbindung wird dabei geringer belastet: In der Stange steht rechnerisch rund das 1,08-fache der Haltekraft statt des 1,41-fachen, in der Glasebene schiebt nur rund das 0,41-fache statt des vollen Betrags. Das sind Verhältniszahlen aus der Geometrie, keine geprüften Lastangaben.

Dazu kommt die Strecke: Von demselben Wandpunkt aus erreicht die 22,5°-Stange das Glas bei etwa der halben Entfernung von der Wand wie eine 45°-Ausführung. Soll die Scheibe an derselben Stelle geklemmt werden, wandert der Wandpunkt rund auf das 2,4-fache an der Wand entlang. Das Set braucht also Platz an der Wand, nicht Platz im Raum. Prüfen Sie vor dem Bohren, ob der Anschlusspunkt seitlich frei liegt.

Vorteile und Eigenschaften

• Alles für die schräge Wandanbindung in einem Set: Stange, Wandhalter SBB22 und Glashalter S4V müssen nicht einzeln zusammengesucht werden.
• 22,5° Montagewinkel: flache, zurückgenommene Wandanbindung, der Halter steht nicht sperrig hervor.
• Drehbarer Glashalter: die Stange lässt sich exakt zum Wandhalter ausrichten, das Stangenende verschwindet sauber im geschlossenen Endstück.
• Klemmt am Glas: keine Glasbohrung nötig, auch für die nachträgliche Montage an einer bereits eingebauten Scheibe.
• Kürzbar: die Stange lässt sich mit einer feinen Metallsäge auf das Endmaß bringen, Schnittkante entgraten.
• Zwei Längen: 1000 mm für den Normalfall, 1300 mm für größere Abstände zwischen Glas und Wand.
• Massivmessing: hohes Eigengewicht, korrosionsbeständig im Feuchtraum, kein Hohlprofil.
• Zwei Oberflächen: Chrom poliert glänzend für klassische Bäder, Edelstahl gebürstet matt für moderne und puristisch gehaltene Räume.

Lieferumfang und technische Daten

• Produkt: Stabistangen-Komplettset für die schräg zur Wand geführte Stabilisierung
• Artikelnummer: SBB22SET
• Lieferumfang: 1× Stange Ø 19 mm (S1 mit 1000 mm oder S2 mit 1300 mm), 1× Wandhalter SBB22 mit 22,5° Montagewinkel, 1× drehbarer Glashalter S4V als Endstück, Befestigungsmaterial
• Material: Messing massiv

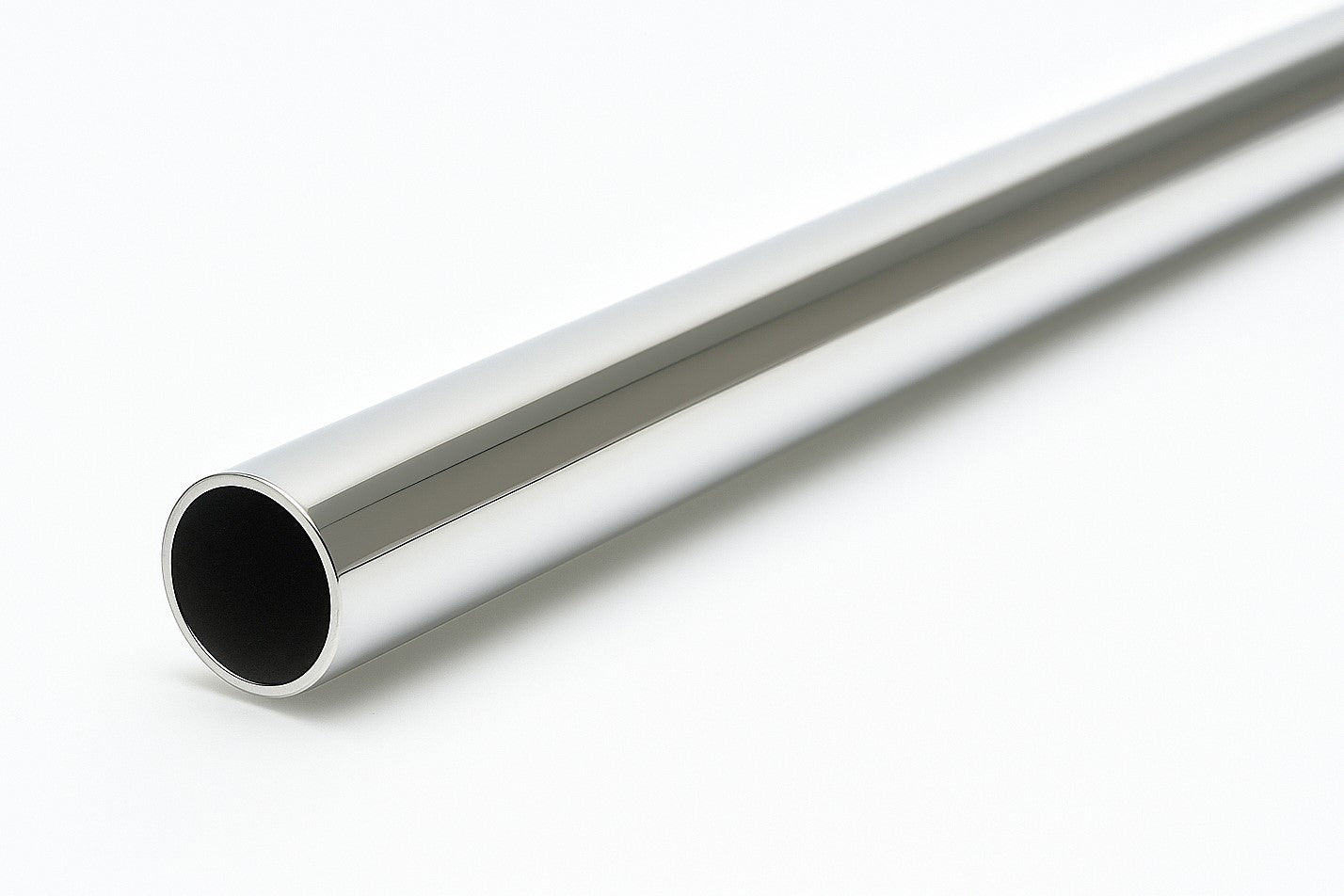

• Rohrdurchmesser: Ø 19 mm rund
• Längen: 1000 mm (S1) oder 1300 mm (S2), kürzbar
• Glasdicke: 8 bis 10 mm (Glashalter S4V)
• Befestigungsart: Glas an Wand, Wandhalter mit festem Winkel 22,5°
• Fixierung: Stange im Wandhalter über Inbusschraube, Glashalter am Glas über Madenschraube
• Wandbefestigung: Gewindestift, Dübel und Schraube
• Oberfläche: Chrom poliert glänzend oder Edelstahl gebürstet matt

Wann brauche ich eine Stabistange?

In drei Situationen ist eine Stabistange Pflicht: bei frei stehenden Glasscheiben ab etwa 90 cm Breite, wenn an der Scheibe eine Duschtür hängt, und bei Walk-In-Duschen ohne seitliche Wandführung. Wenn eine bereits eingebaute Scheibe spürbar wippt, ist die nachträgliche Stabilisierung die richtige Lösung. Kommt die Stange nicht im rechten Winkel, sondern schräg an der Wand an und soll der Wandhalter flach und unauffällig bleiben, ist dieses Set die passende Ausführung.

Einbau und Anwendung

Klemmen Sie zuerst den Glashalter S4V über die Glasoberkante, achten Sie auf die passende Glasdicke (8 bis 10 mm) und ziehen Sie die Madenschraube gleichmäßig an. Legen Sie dann den Verlauf der Stange vom Glashalter zur Wand fest und prüfen Sie den Auftreffwinkel. Erst danach den Montagepunkt des Wandhalters anzeichnen.

Prüfen Sie vor dem Bohren, ob Versorgungsleitungen in der Wand liegen. Bohren Sie mit passendem Bohrer, in der Fliese mit Glas- und Fliesenbohrer, dahinter mit Steinbohrer, setzen Sie den Dübel und befestigen Sie den Wandhalter mit Gewindestift und Schraube.

Kürzen Sie die Stange bei Bedarf mit einer feinen Metallsäge und entgraten Sie die Schnittkante. Schieben Sie die Stange in beide Halter, sichern Sie sie am Wandhalter mit der Inbusschraube, richten Sie die Drehposition am Glashalter aus und ziehen Sie dort die Klemmschraube fest. Prüfen Sie zum Schluss, dass die Stange spannungsfrei läuft und das Glas ruhig steht.

Empfehlung zur Wandabdichtung: Im fertig gefliesten Bestand sind das DENSABAND Bohrlochset mit TOX Aqua Stop Pro Dübeln die normgerechte Lösung gegen eindringendes Wasser an den Befestigungsbohrungen. Reinigen Sie die Oberflächen mit einem weichen Tuch und mildem Reiniger, bei gebürsteten Oberflächen in Wischrichtung der Bürstung, keine scheuernden oder säurehaltigen Mittel.

Passende Produkte

Die drei Bauteile gibt es auch einzeln: Wandhalter SBB22, Stabistangen-Rohr S1/S2/S80 (Messing, 1000/1300/2030 mm) und Glashalter S4V. Brauchen Sie mehr Abstand als 1300 mm, wählen Sie die Einzelteile mit dem 2030 mm langen Rohr S80. Trifft die Stange im rechten Winkel auf die Wand, ist das S1910SET mit dem zylindrischen Halter S12 die einfachere Lösung. Für den diagonalen Standardwinkel gibt es den Wandhalter SBB45 (45°), für Dachschräge und Sonderwinkel das S49SET mit stufenlos verstellbarem Halter. Für massiveres Glas von 10 bis 12 mm ist der Glashalter S4S5 die Alternative zum S4V. Weitere Sets finden Sie in der Stabistangen-Kollektion. Zum Abdichten der Befestigungsbohrungen empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.
