Stabistangen-Set für Dachschräge, Ø 19 mm Chrom glanz, Winkel stufenlos verstellbar, 1000/1300 mm, Art.Nr. S49SET

Komplettset für die Duschwand an der Dachschräge: Stange, verstellbarer Halter und Glashalter in Chrom glanz

Über einer frei stehenden Duschwand im Dachgeschoss läuft keine waagrechte Decke, sondern eine Schräge. Ein Halter mit festem Winkel passt dort nur zufällig. Dieses Set löst den Fall vollständig: Sie bekommen die Ø 19 mm Stange, den winkelverstellbaren Halter S49 für die schräge Fläche und den drehbaren Glashalter S4V als sauberes Endstück am Glas. Alles Massivmessing in Chrom poliert glänzend, aufeinander abgestimmt, ohne Glasbohrung montierbar.

So binden Sie eine Duschwand an die Dachschräge an

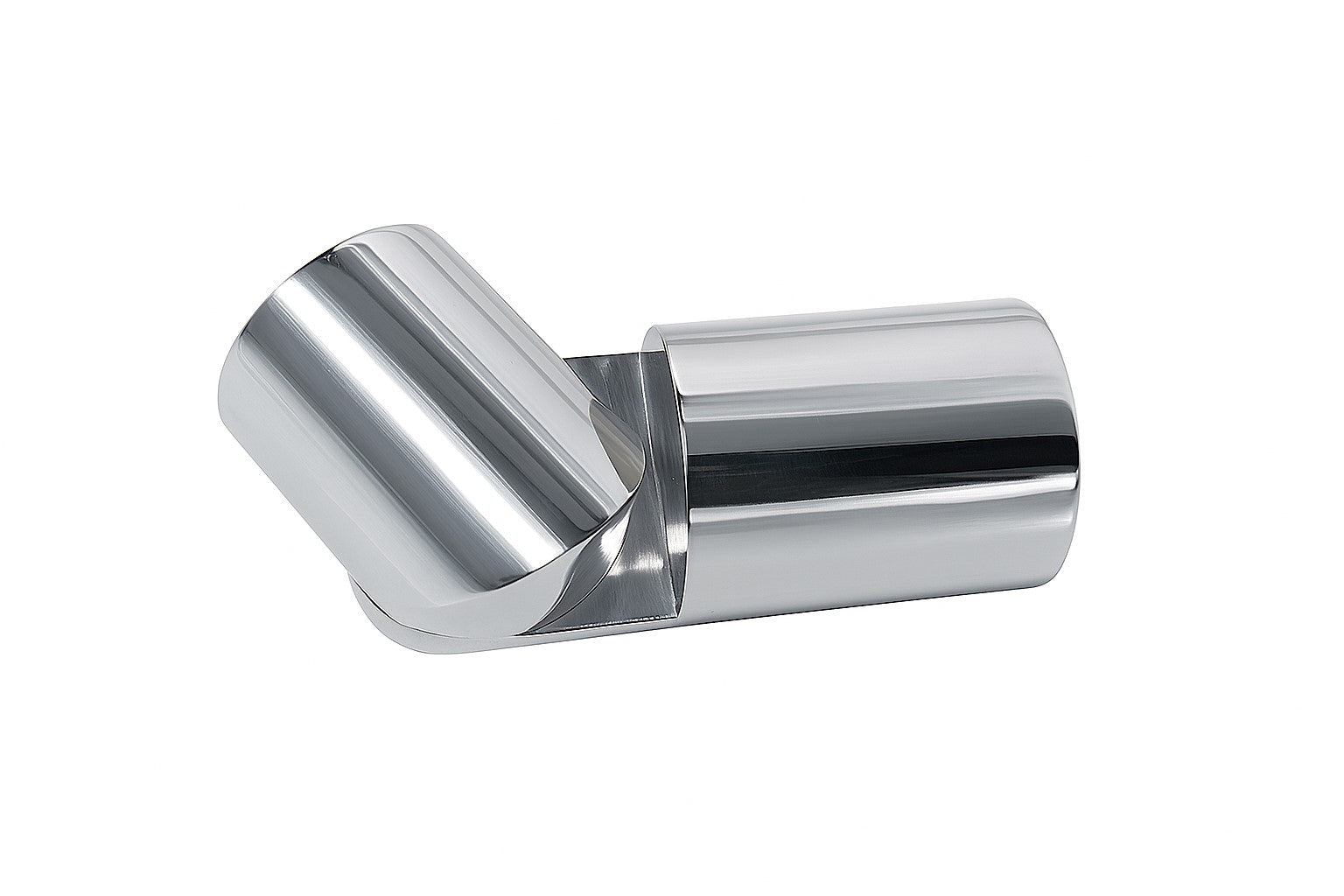

Der Halter S49 besteht aus einer runden Grundplatte und einem Aufnahmezylinder für die Stange, verbunden über ein Gelenk. Dieses Gelenk schwenkt in einer Ebene. In welcher Ebene es schwenkt, entscheiden Sie bei der Montage: Setzen Sie den Halter um 90 Grad gedreht an, schwenkt der Zylinder nicht mehr zur Seite, sondern nach oben und unten. Genau das braucht die Dachschräge.

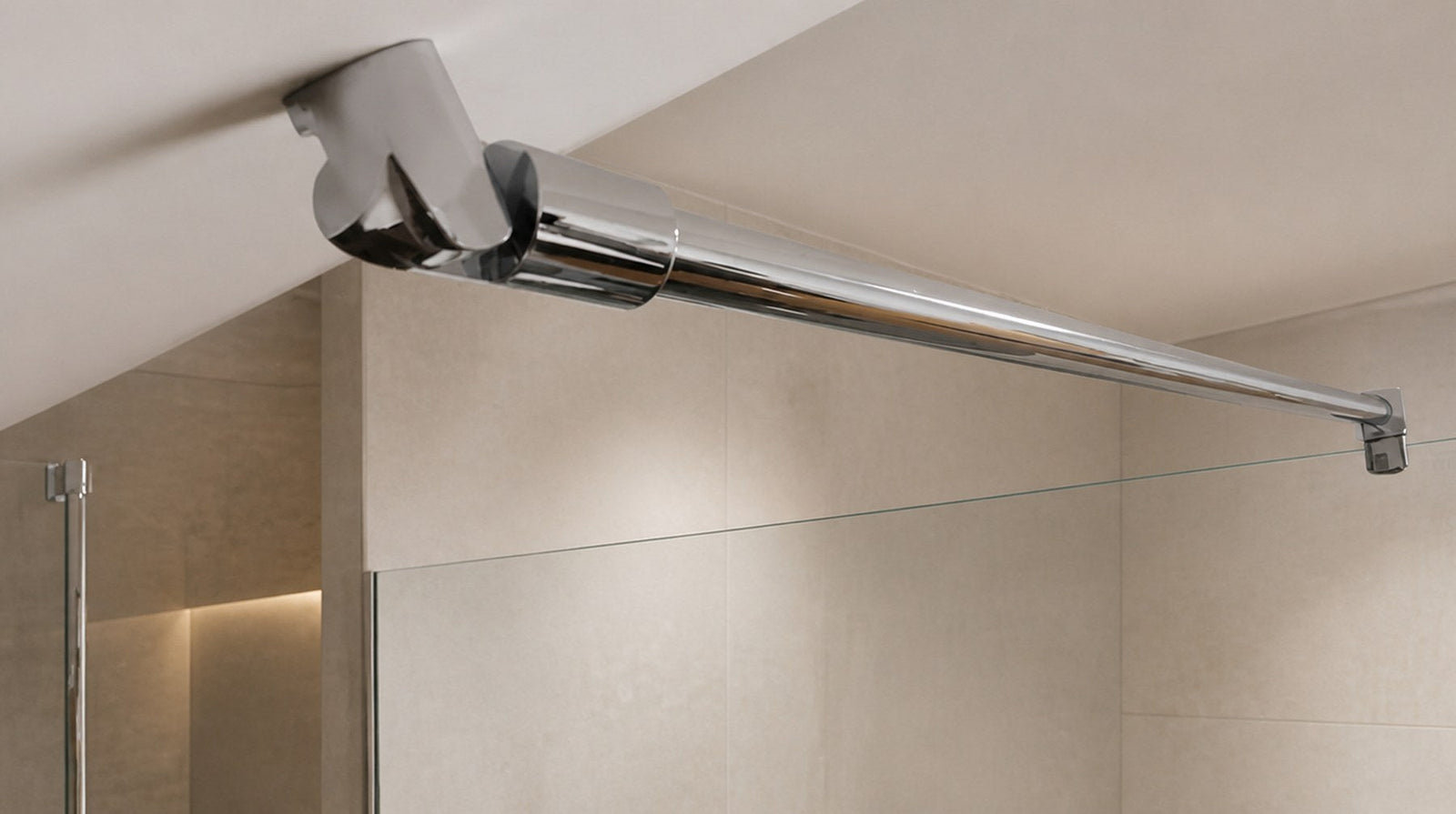

Wichtig für die Planung: Die Stange läuft waagrecht auf Höhe der oberen Glaskante und trifft im rechten Winkel auf die Scheibe. Sie steigt nicht zur Schräge hin an. Angewinkelt ist allein der Halter, dessen Grundplatte plan auf der geneigten Fläche sitzt und dessen Gelenk den Aufnahmezylinder in die Waagrechte abknickt.

Merken Sie sich die Reihenfolge: erst den Halter so drehen, dass seine Schwenkebene in der Ebene der Stange liegt, dann erst die Bohrung anzeichnen. Wer zuerst bohrt und danach den Winkel sucht, hat die Bohrung an der falschen Stelle.

Vorteile und Eigenschaften

• Alles für die Schräge in einem Set: Stange, Halter S49 und Glashalter S4V müssen nicht einzeln zusammengesucht werden.
• Winkel stufenlos verstellbar: kein festes Rastermaß, auch krumme Zwischenwinkel und Bauungenauigkeiten sind abgedeckt.
• Spannungsfreie Montage: die Stange muss sich in keinen falschen Winkel zwingen lassen, das schont Glas und Beschlag.
• Klemmt am Glas: keine Glasbohrung nötig, auch für die nachträgliche Montage an einer bereits eingebauten Scheibe.
• Kürzbar: die Stange lässt sich mit einer feinen Metallsäge auf das Endmaß bringen, Schnittkante entgraten.
• Zwei Längen: 1000 mm für den Normalfall, 1300 mm für größere Abstände zwischen Glas und Schräge.
• Massivmessing: hohes Eigengewicht, korrosionsbeständig im Feuchtraum, kein Hohlprofil.
• Chrom poliert glänzend: klassische Optik, passt zu glänzenden Beschlagserien.

Lieferumfang und technische Daten

• Produkt: Stabistangen-Komplettset für Dachschräge und Sonderwinkel
• Artikelnummer: S49SET
• Lieferumfang: 1× Stange Ø 19 mm (S1 mit 1000 mm oder S2 mit 1300 mm), 1× Wand- und Deckenhalter S49 mit stufenlos verstellbarem Winkel, 1× drehbarer Glashalter S4V als Endstück, Befestigungsmaterial
• Material: Messing massiv

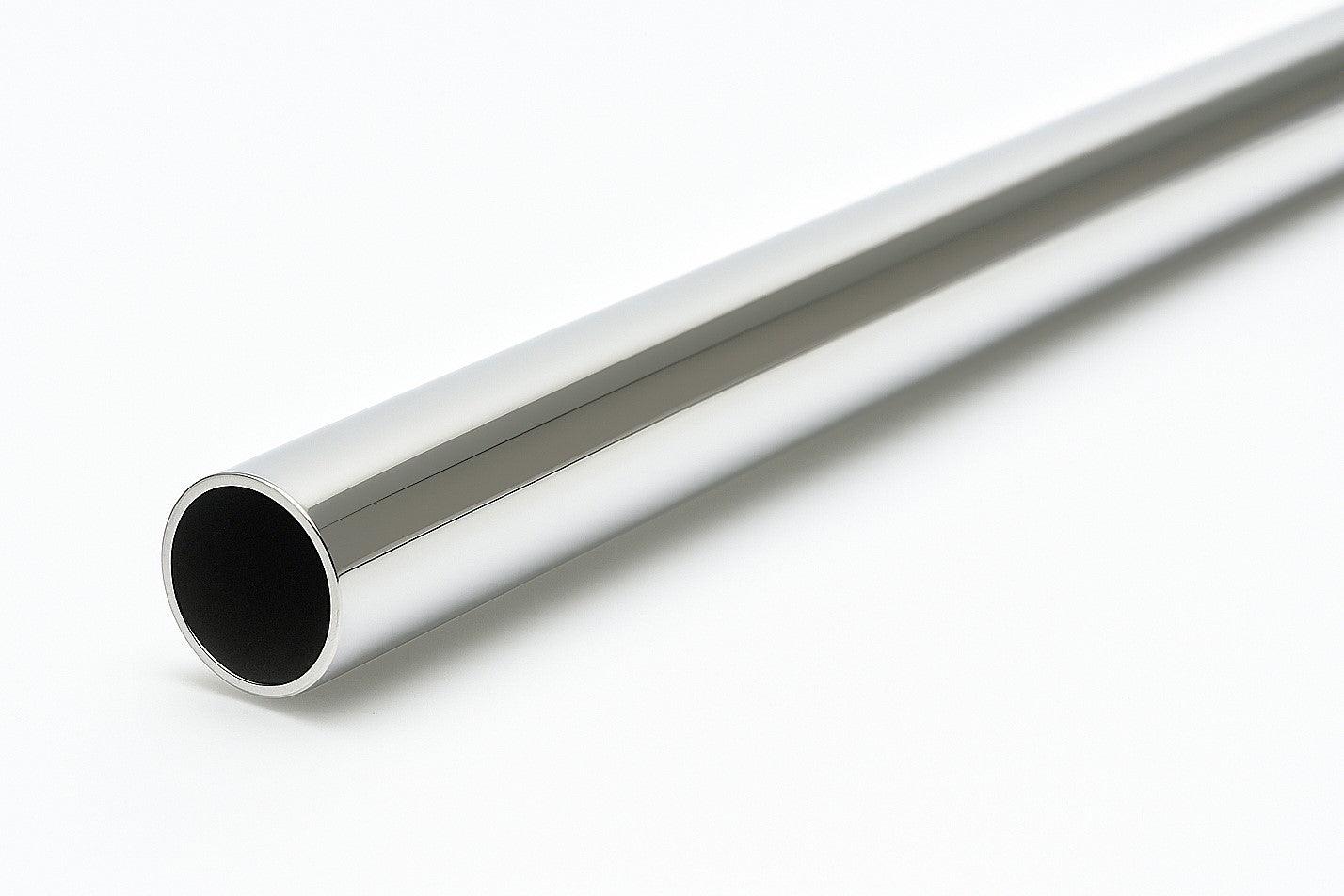

• Rohrdurchmesser: Ø 19 mm rund
• Längen: 1000 mm (S1CH) oder 1300 mm (S2CH), kürzbar

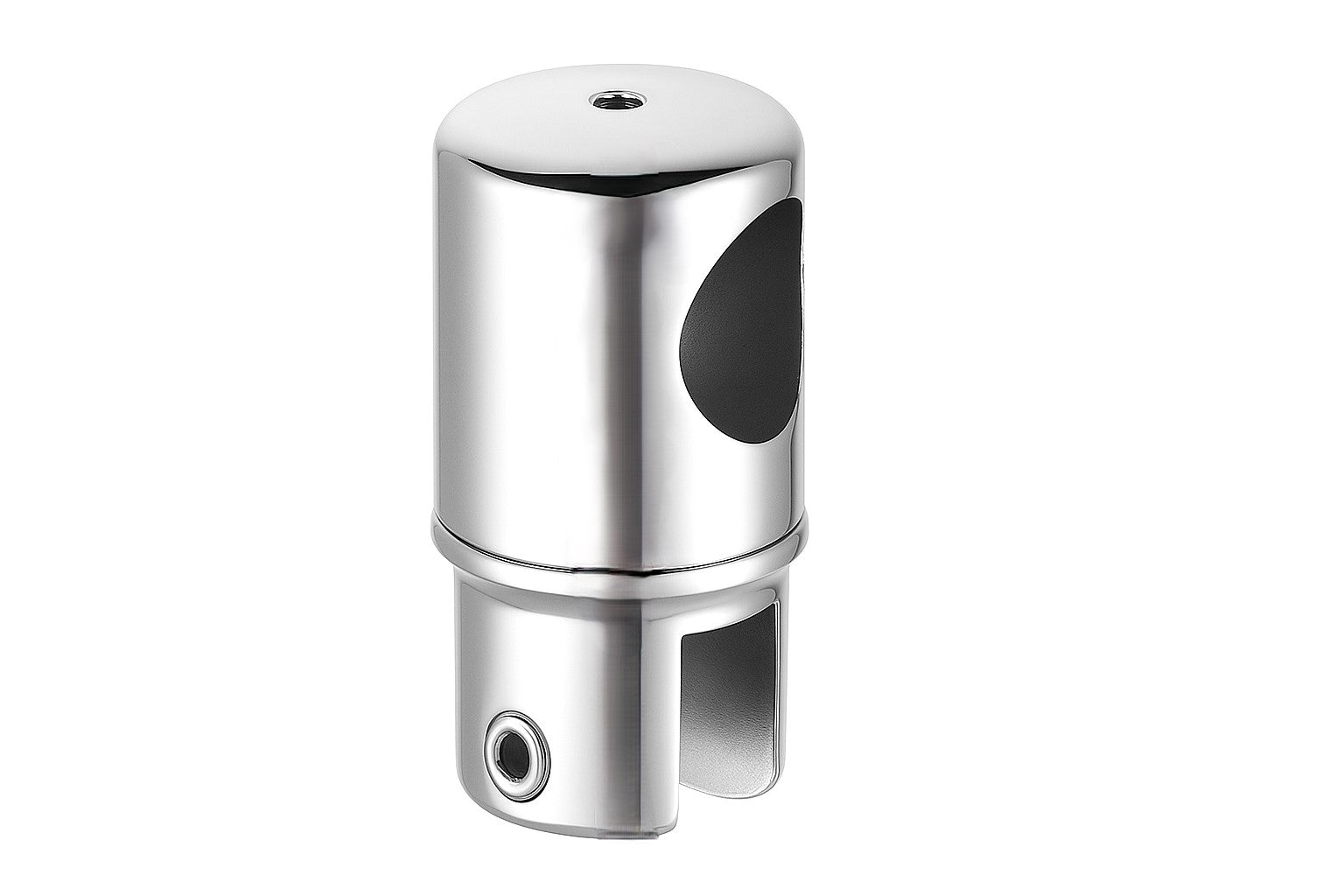

• Glasdicke: 8 bis 10 mm (Glashalter S4V)
• Befestigungsart: Glas an Wand, Decke oder Dachschräge, Winkel frei einstellbar
• Fixierung: Winkel über Inbusschraube, Stange über Klemmschrauben
• Oberfläche: Chrom poliert glänzend

Wann brauche ich eine Stabistange?

In drei Situationen ist eine Stabistange Pflicht: bei frei stehenden Glasscheiben ab etwa 90 cm Breite, wenn an der Scheibe eine Duschtür hängt, und bei Walk-In-Duschen ohne seitliche Wandführung. Wenn eine bereits eingebaute Scheibe spürbar wippt, ist die nachträgliche Stabilisierung die richtige Lösung. Steht über der Scheibe eine Dachschräge, ein Kniestock oder eine geneigte Deckenuntersicht, ist dieses Set die passende Ausführung. Dasselbe gilt, wenn die Wand nicht exakt lotrecht steht oder die Scheibe nicht parallel zur Wand.

Einbau und Anwendung

Klemmen Sie zuerst den Glashalter S4V über die Glasoberkante und richten Sie ihn aus. Legen Sie dann den Verlauf der Stange fest: waagrecht vom Glashalter zur Schräge, im rechten Winkel zur Scheibe. Halten Sie den S49 an den Anschlusspunkt und drehen Sie ihn so, dass sein Gelenk in dieser Ebene schwenkt. Erst danach die Bohrung anzeichnen.

Prüfen Sie vor dem Bohren, ob Versorgungsleitungen in der Wand oder in der Schräge liegen. Bohren Sie mit passendem Bohrer, in der Fliese mit Glas- und Fliesenbohrer, dahinter mit Steinbohrer, setzen Sie die Dübel und schrauben Sie den Halter fest.

Kürzen Sie die Stange bei Bedarf mit einer feinen Metallsäge und entgraten Sie die Schnittkante. Schieben Sie die Stange in beide Halter, stellen Sie den Winkel am S49 ein und ziehen Sie Inbus- und Klemmschrauben gleichmäßig fest. Prüfen Sie zum Schluss, dass die Stange spannungsfrei läuft und das Glas ruhig steht.

Empfehlung zur Wandabdichtung: Im fertig gefliesten Bestand sind das DENSABAND Bohrlochset mit TOX Aqua Stop Pro Dübeln die normgerechte Lösung gegen eindringendes Wasser an den Befestigungsbohrungen. Reinigen Sie die Chrom-Oberfläche mit einem weichen Tuch und mildem Reiniger, keine scheuernden oder säurehaltigen Mittel.

Passende Produkte

Die drei Bauteile gibt es auch einzeln: Halter S49, Stabistangen-Rohr S1/S2/S80 (Messing, 1000/1300/2030 mm) und Glashalter S4V. Brauchen Sie mehr Abstand als 1300 mm, wählen Sie die Einzelteile mit dem 2030 mm langen Rohr S80. Steht die Stabilisierung sauber im rechten Winkel zur Wand, ist das S1910SET mit dem zylindrischen Halter S12 die einfachere und günstigere Lösung, für den drehbaren Doppelzylinder-Glashalter das SUP06CHSET. Für drei Glasscheiben in T-Anordnung ist das T-Form19 SET die richtige Wahl. Weitere Sets finden Sie in der Stabistangen-Kollektion. Zum Abdichten der Befestigungsbohrungen empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.
