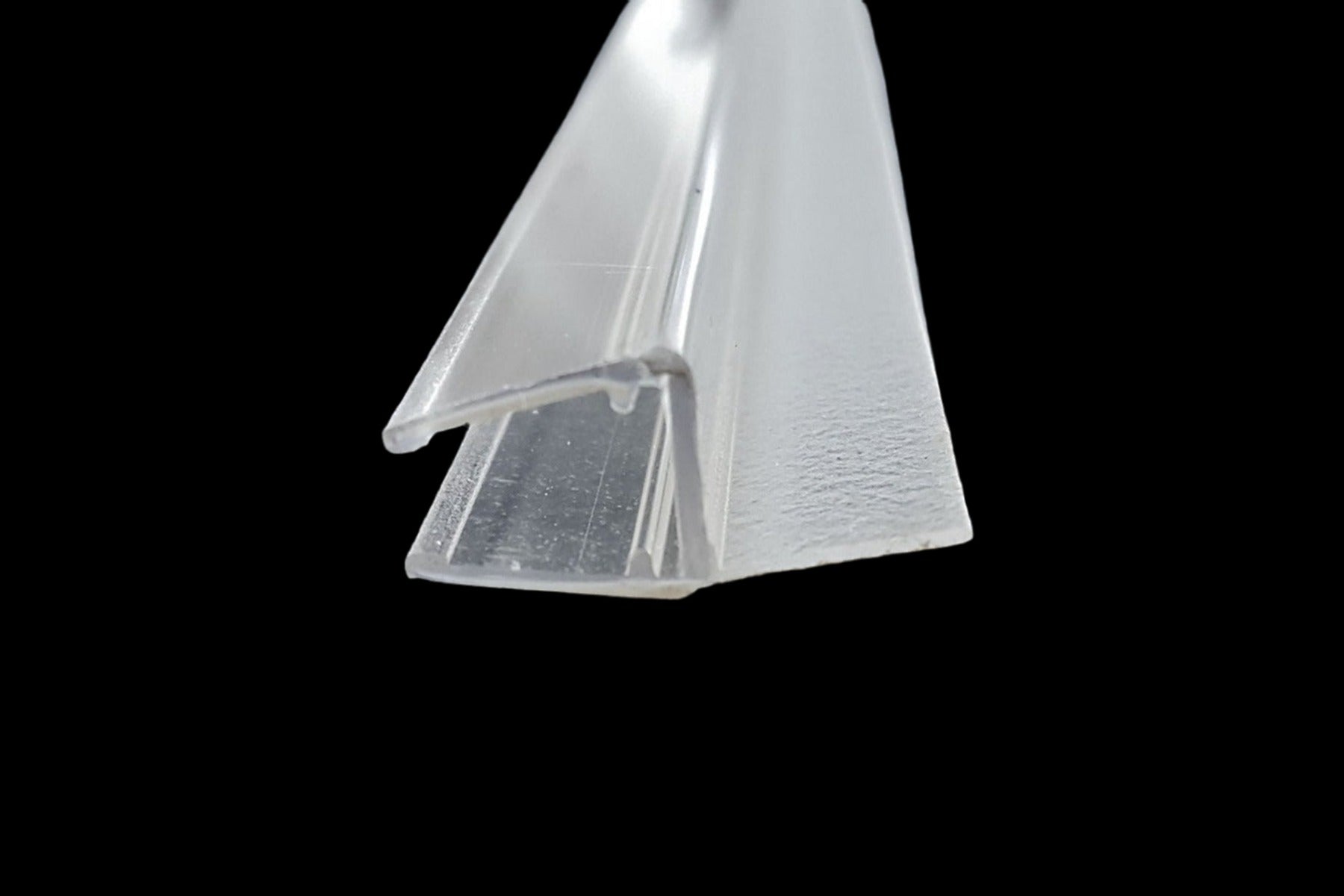

Lippendichtung 5112 – 180° gerade Lippe, Glas-Glas & Glas-Wand

Lippendichtung 180° mit gerader weicher Lippe – für Scharnierseite bei Glas-Glas und Glas-Wand

An der Scharnierseite einer Glasdusche muss die Dichtung zwei Situationen abdecken können: den Spalt zwischen Duschtür und feststehender Glasscheibe (Glas-Glas) und den Spalt zwischen Duschtür und Wandfliese (Glas-Wand). Die Art.Nr. 5112 ist für beide Situationen ausgelegt und bietet mit ihrer geraden, weichen Lippe eine zuverlässige Abdichtung bei kompakten Spaltmaßen.

Ein Profil für zwei Einbausituationen

Die weiche Dichtlippe der 5112 steht gerade im 180°-Winkel verlängernd zum Glas. Beim Schließen der Tür drückt sich die Lippe gegen die gegenüberliegende Fläche und dichtet den Spalt ab.

Bei einer Glas-Glas-Verbindung trifft die Lippe auf die Glaskante der feststehenden Seitenscheibe. Beide Glasscheiben liegen dabei fluchtend in einer Ebene. Das nutzbare Spaltmaß beträgt in dieser Konstellation ca. 4–8 mm.

Bei einer Glas-Wand-Verbindung drückt sich die Lippe gegen die Wandfliese. Da die Fliese als starre Gegenfläche wirkt, kann die Lippe etwas stärker zusammengedrückt werden, und das nutzbare Spaltmaß steigt auf ca. 9–12 mm.

Gerade Lippe statt gewölbter Lippe

Im Unterschied zur Art.Nr. 5001 (gewölbte Lippe) hat die 5112 eine gerade, flache Dichtfahne. Das hat einen praktischen Vorteil: Die gerade Lippe liegt auch an unebenen Wandfliesen gleichmäßig an, weil sie sich über die gesamte Breite anschmiegt. Die gewölbte Lippe der 5001 ist dagegen speziell für Glas-Glas-Verbindungen optimiert, bei denen sie sich an die glatte Glaskante anlegt.

Technische Daten

• Einbauposition: senkrecht, Scharnierseite, Glas-Glas fluchtend (180°) oder Glas-Wand
• Glasstärken: 6 und 8 mm (universal)
• Erhältliche Längen: 200 und 250 cm
• Lippenform: gerade, weich und biegsam
• Material: transparentes PVC-Dichtungsprofil
• Herstellung: Made in Germany
• Artikelnummer: 5112

Spaltmaße nach Einbausituation

• Glas-Glas (180° fluchtend): ca. 4–8 mm Spaltmaß
• Glas-Wand: ca. 9–12 mm Spaltmaß

Einbau

Die Dichtung wird auf die senkrechte Glaskante der Duschtür aufgeschoben, und zwar auf der Scharnierseite. Die gerade Lippe zeigt in Richtung der gegenüberliegenden Fläche – zur feststehenden Glasscheibe oder zur Wandfliese. Bei Bedarf mit einem Cuttermesser auf die passende Länge zuschneiden.

Diese Dichtung ist für Drehtüren konzipiert, die nur nach außen (aus der Dusche heraus) öffnen. Für Schiebetür-Überlappungen ist sie nicht geeignet.

5112, 5001, 003 oder S003 – welche Lippendichtung für die Scharnierseite?

Kristhal bietet mehrere 180°-Lippendichtungen für die Scharnierseite. Die Wahl hängt von der Einbausituation und dem Spaltmaß ab:

Die 5112 (gerade weiche Lippe) eignet sich für Glas-Glas (4–8 mm) und Glas-Wand (9–12 mm). Sie ist die vielseitigste Dichtung für moderate Spaltmaße und funktioniert besonders gut an Wandfliesen.

Die Art.Nr. 5001 (gewölbte Lippe) deckt Spaltmaße von ca. 5–11 mm ab und ist nur für Glas-Glas geeignet. Die Wölbung erzeugt einen besonders guten Kontakt an glatten Glaskanten.

Die Art.Nr. 003 (gerade weiche Lippe, Anti-UV/Anti-Schimmel) bietet Lippen mit 16 und 25 mm und deckt Spaltmaße bis 25 mm (Glas-Wand) ab. Sie ist die Premium-Variante mit größerem Spaltmaß-Bereich.

Die Art.Nr. S003 (Polycarbonat, weiche Lippe) ist die hochtransparente Variante für Glas-Glas und Glas-Wand, auch für Wintergärten geeignet.

Passende Produkte

Auf der Schließkante Ihrer Duschtür benötigen Sie eine passende Magnetdichtung oder Anschlagdichtung. Für die untere Abdichtung empfehlen wir eine waagrechte Bodendichtung wie die Art.Nr. 5102 oder 5141. Glasreiniger und Nano-Beschichtungsmittel finden Sie ebenfalls in unserem Sortiment.
