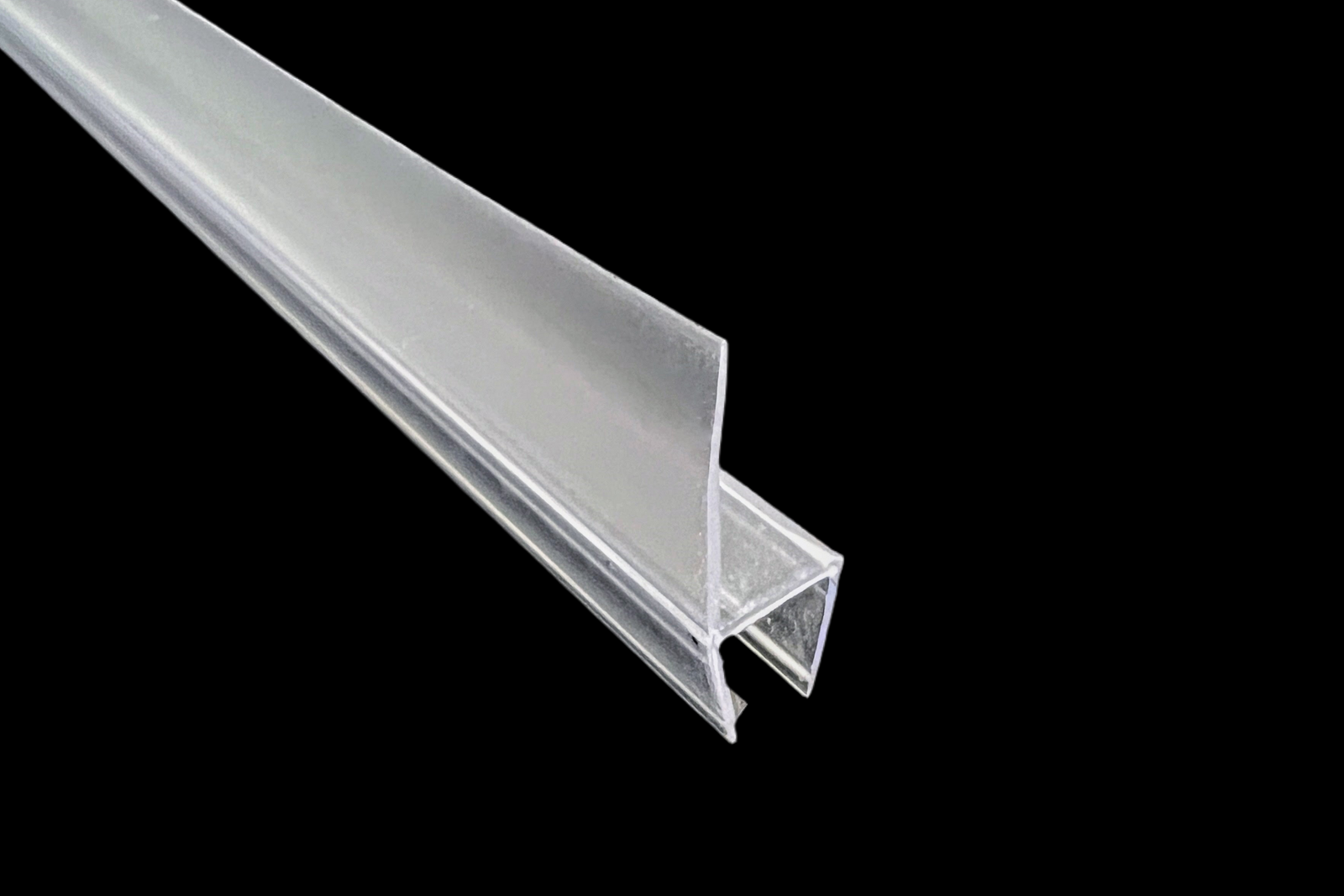

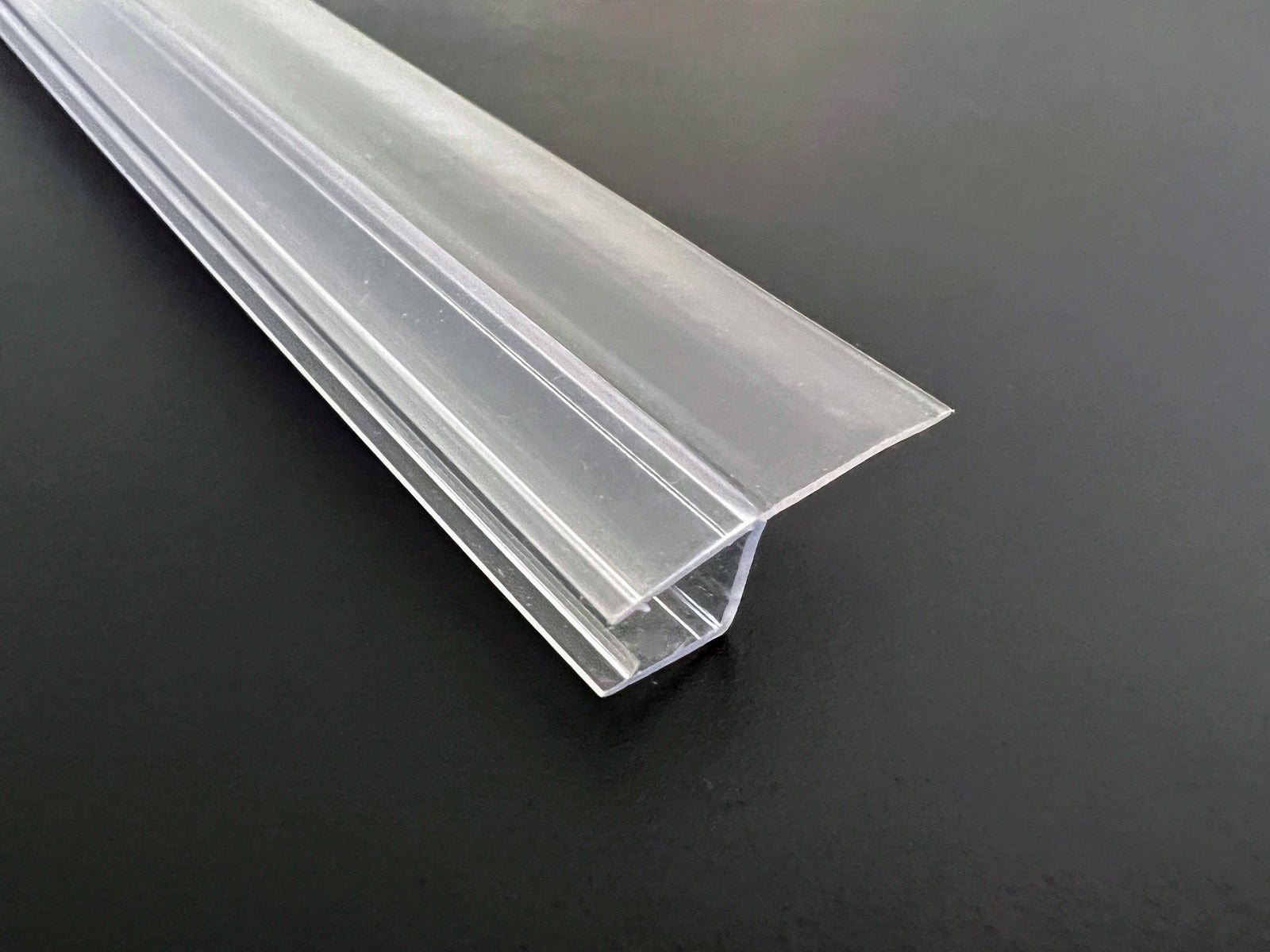

Lippendichtung – 180° gerade weiche Lippe, 16 oder 25 mm, Art.Nr. 003

Lippendichtung 180° mit gerader weicher Lippe – vielseitig einsetzbar an Drehtüren und Wandanschlüssen

Diese Dichtung schließt den senkrechten Spalt an der Scharnierseite Ihrer Duschtür – zwischen Glastür und feststehender Seitenscheibe (Glas-Glas) oder zwischen Glastür und Wandfliese (Glas-Wand). Die gerade, weiche Lippe legt sich flexibel an die gegenüberliegende Fläche an und deckt dabei ein breites Spektrum an Spaltmaßen ab.

Zwei Lippenlängen für unterschiedliche Spaltmaße

Die Art.Nr. 003 ist in zwei Lippenlängen erhältlich: 16 mm und 25 mm. Damit können Sie je nach Einbausituation den passenden Spaltbereich abdecken.

Die weiche, biegsame Lippe steht in Verlängerung des Glases und überbrückt die Lücke horizontal zwischen den beiden Kanten. Anders als bei einer gewölbten Lippe bleibt die 003 dabei gerade – ideal, wenn die Gegenfläche eben ist.

Technische Daten

• Einbauposition: senkrecht, Scharnierseite 180° fluchtend
• Einsatz: Glas-Glas und Glas-Wand
• Glasstärken: 6 oder 8 mm (bitte beim Kauf auswählen)
• Lippenlänge: 16 mm oder 25 mm (wählbar)
• Länge: 200 cm
• Material: transparentes PVC mit Anti-UV- und Anti-Schimmel-Zusätzen
• Herstellung: Made in Germany
• Artikelnummer: 003

Spaltmaße nach Lippenlänge

Lippe 16 mm:

• Glas-Glas: ca. 7–13 mm
• Glas-Wand: ca. 13–16 mm

Lippe 25 mm:

• Glas-Glas: ca. 14–20 mm
• Glas-Wand: ca. 20–25 mm

So messen Sie Spaltmaß und Glasdicke

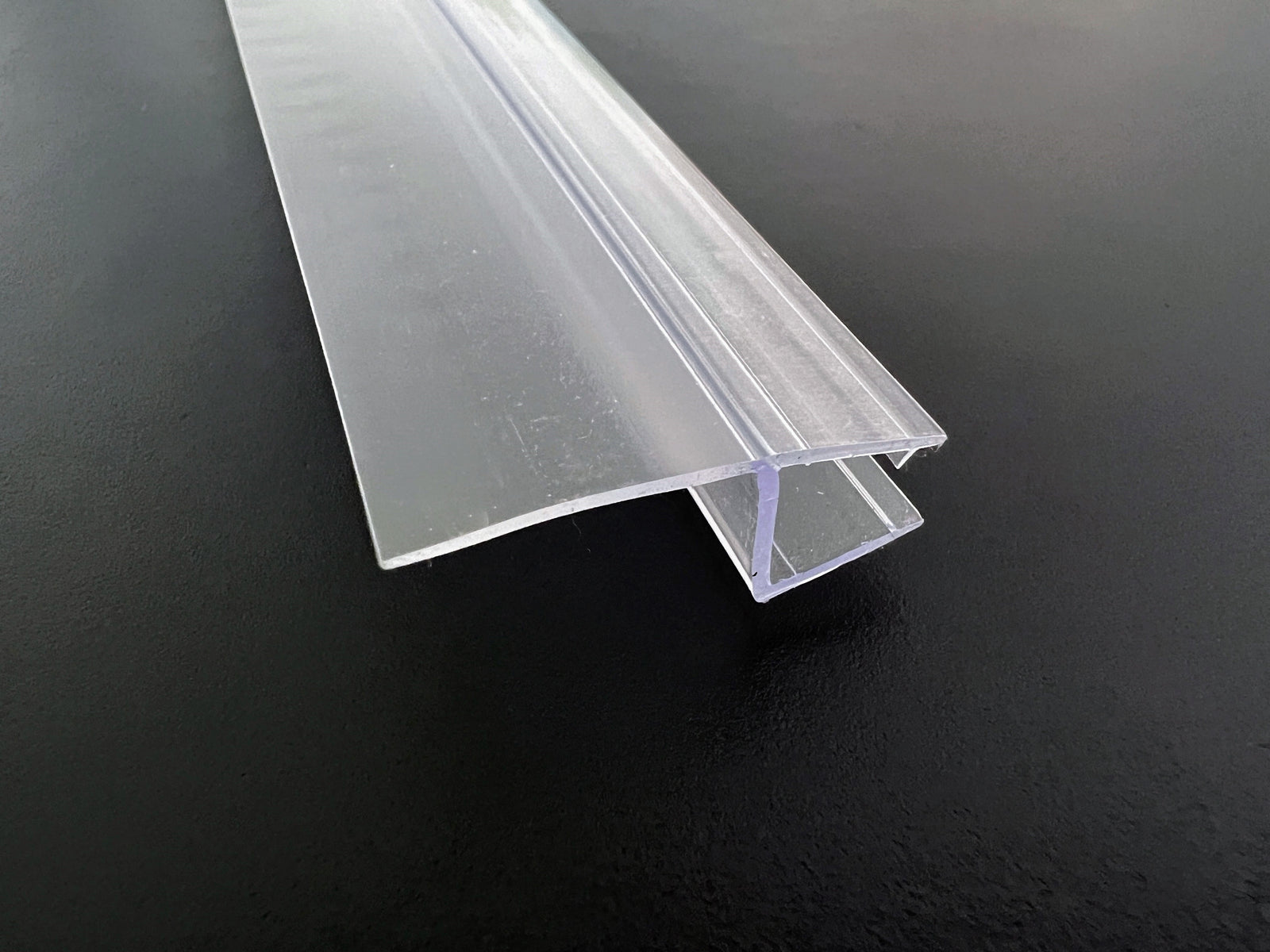

Damit die 003 den senkrechten Spalt sauber schließt, brauchen Sie zwei Maße (siehe Profil-Querschnitt auf Bild 2):

• Glasdicke: mittig an der freien Glaskante mit dem Messschieber messen, nicht am angefasten Rand. Die 003 wählen Sie passend für 6 oder 8 mm Glas.
• Spaltmaß: der offene senkrechte Abstand zwischen der Glaskante der Tür und der gegenüberliegenden Fläche, also der feststehenden Seitenscheibe (Glas-Glas) oder der Wandfliese (Glas-Wand). Bei geschlossener Tür an drei Punkten (oben, Mitte, unten) messen und den größten Wert nehmen. Über die zwei Lippenlängen deckt die 003 Spaltmaße von etwa 7 bis 25 mm ab: 16 mm Lippe für ca. 7 bis 13 mm (Glas-Glas) bzw. bis 16 mm (Glas-Wand), 25 mm Lippe für ca. 14 bis 20 mm (Glas-Glas) bzw. bis 25 mm (Glas-Wand).
• Glas-Glas oder Glas-Wand? Gegen die starre Wandfliese lässt sich die Lippe stärker andrücken, dadurch ist das nutzbare Spaltmaß hier jeweils etwas größer.

Unsicher bei der Auswahl? In unserem Ratgeber Spaltmaß und Glasdicke richtig messen zeigen wir Schritt für Schritt, wie Sie beide Maße korrekt ermitteln.

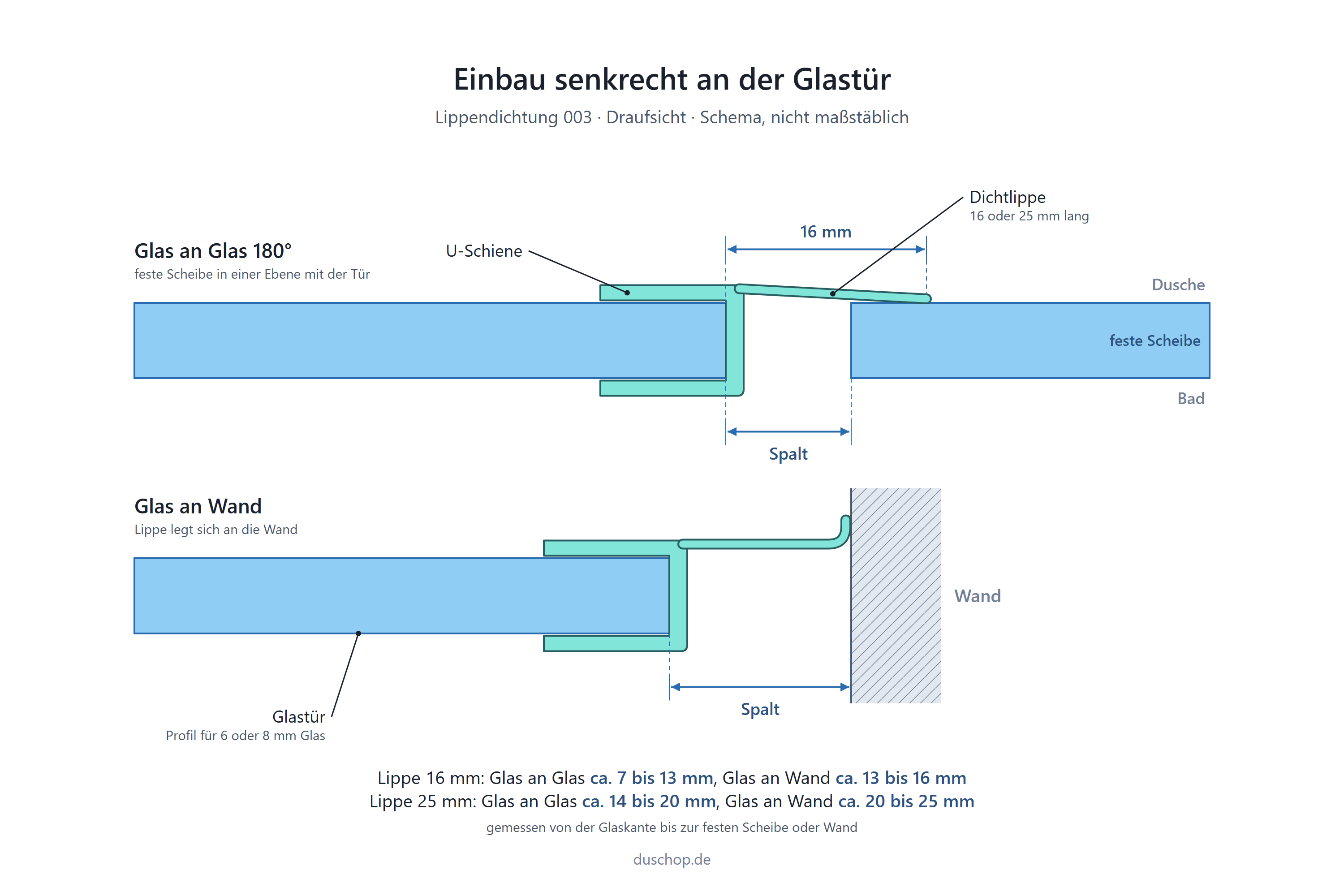

Einbau

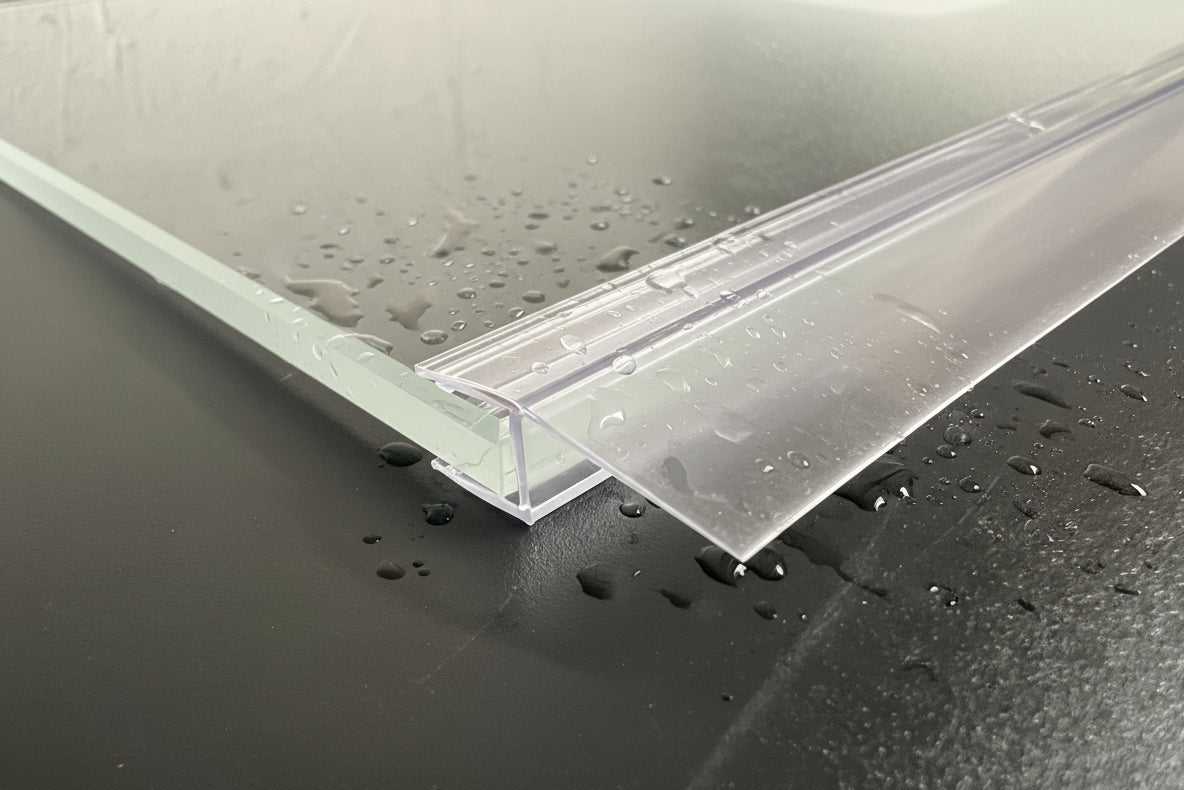

Die Dichtung wird auf die senkrechte Glaskante der Duschtür aufgeschoben. Die Lippe zeigt dabei in Richtung der gegenüberliegenden Fläche – also zur Seitenscheibe oder zur Wand. Bei Bedarf mit einem Cuttermesser auf die passende Länge zuschneiden.

Wichtig: Die Lippe steht verlängernd zum Glas und dichtet horizontal zwischen den Kanten ab. Achten Sie bei der Montage auf die richtige Ausrichtung. Nicht geeignet für Schiebetüren mit Glasüberlappung.

003 oder 5001 – welche Lippendichtung?

Beide Dichtungen sind für fluchtende 180°-Verbindungen an der Scharnierseite gedacht. Der Unterschied liegt in der Lippenform:

Die 003 hat eine gerade, weiche Lippe und eignet sich für Glas-Glas und Glas-Wand. Durch die wählbare Lippenlänge (16 oder 25 mm) deckt sie Spaltmaße von 7 bis 25 mm ab. Glasdicke muss beim Kauf gewählt werden.

Die Art.Nr. 5001 hat eine gewölbte Lippe, die sich an die Gegenscheibe anschmiegt. Sie ist universal für 6 und 8 mm und deckt Spaltmaße von 5–11 mm ab – ausschließlich Glas-Glas.
