Slimline U-Winkelprofil mit Gefällekeil – Edelstahl K220, 116/166/200 cm, Art.Nr. GPDU

Bodengleiche Dusche mit definiertem Gefälle und integrierter Glasaufnahme in einem Profil

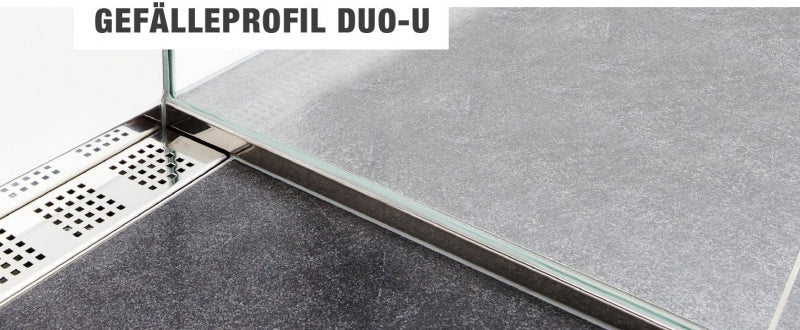

Beim Bau einer bodengleichen Walk-in-Dusche stellen sich gleich zwei Aufgaben: das Gefälle zum Ablauf hin muss exakt eingehalten werden, und das Glas der Duschtrennwand braucht einen sicheren Stand am Boden. Das GPDU Slimline U-Winkelprofil löst beides in einem Bauteil. Der zweiteilige Gefällekeil sorgt für ein definiertes Gefälle von 1 bis 3 Prozent zur Entwässerung, das integrierte U-Profil nimmt die Glasscheibe auf und hält sie sicher in Position. Ergebnis: keine Pfützen am Duschboden, kein wackelndes Glas, eine saubere Linienführung in matt-geschliffenem Edelstahl K220.

Unsicher, ob dieses Profil zu Ihrer Glasdicke und Ihrem Bodenaufbau passt? Der U-Profil-Finder führt Sie in drei Fragen zum passenden Profil.

Glas nie direkt auf Metall: Die Scheibe darf im Profil weder unten noch seitlich am Metall anliegen. Transparente Unterlagen kommen als Puffer in den Profilgrund und seitlich zwischen Glas und Profilschenkel, und unter das Glas, wo es auf Fliese oder Duschwanne steht. Die drei Dicken dafür stecken im Montage-Set Unterlagen 1/2/3 mm, je 5 Stück, wahlweise mit 1 oder 2 Kartuschen OTTO S100 zum Einkleben.

Vorteile und Eigenschaften

• Zwei Funktionen in einem Profil: Gefälle für die Entwässerung plus U-Profil zur Glasaufnahme.
• 2-teiliger Gefällekeil: ermöglicht ein definiertes Gefälle von 1 bis 3 Prozent zum Ablauf hin.
• Integriertes U-Profil: Glasscheibe wird einfach eingeschoben und mit transparentem Silikon verklebt, kein zusätzliches Wandprofil nötig.
• Für 8 oder 10 mm Glas: typische Glasdicken für Walk-in-Duschen und feststehende Trennwände.
• Edelstahl K220 gebürstet: matt geschliffene Oberfläche, hochwertig und zeitlos, korrosionsbeständig im Feuchtraum.
• Sichtbarer Gefällekeil in V4A (1.4404): Der Keil liegt offen im Duschbereich und ist deshalb aus höher legiertem Edelstahl gefertigt. Das Grundprofil verschwindet unter der Fliese und ist aus V2A.
• Drei Längen: 116 cm, 166 cm oder 200 cm passend zur Duschgröße.
• Zwei Anfangshöhen: 10 mm oder 12,5 mm passend zur Fliesendicke.

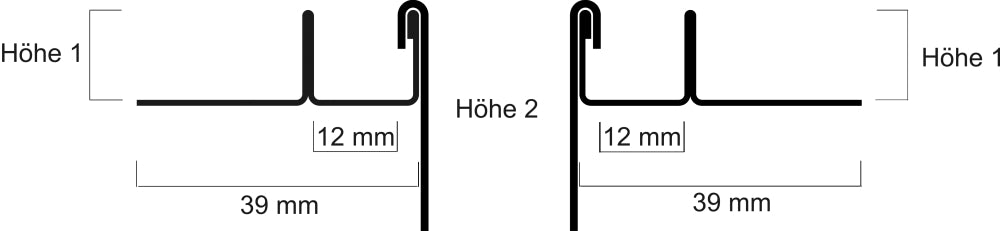

• Links- und Rechtsausführung: für beide Einbaurichtungen verfügbar.
• Slimline-Optik: schmale Linienführung mit klarer Kante.

Technische Daten

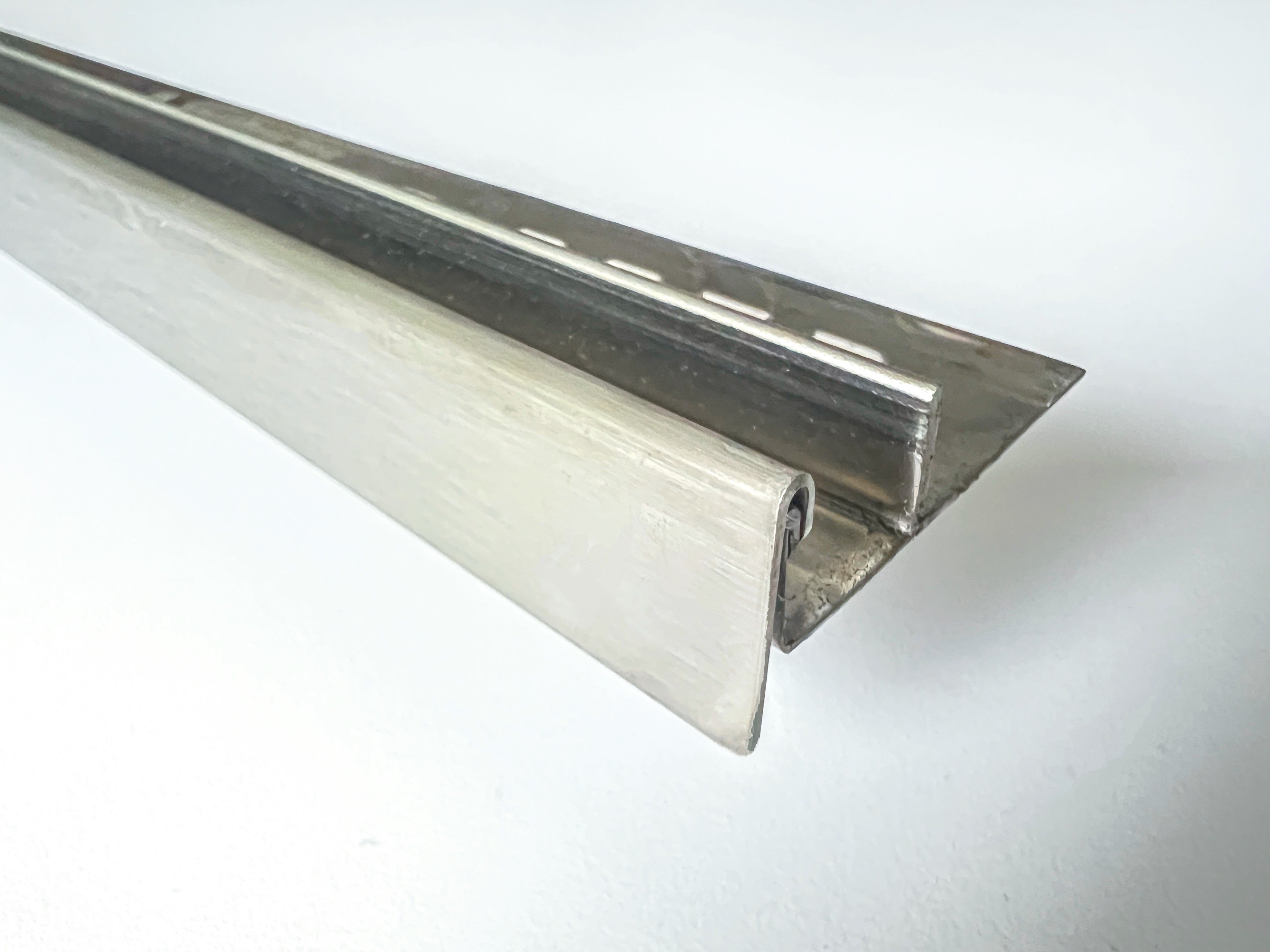

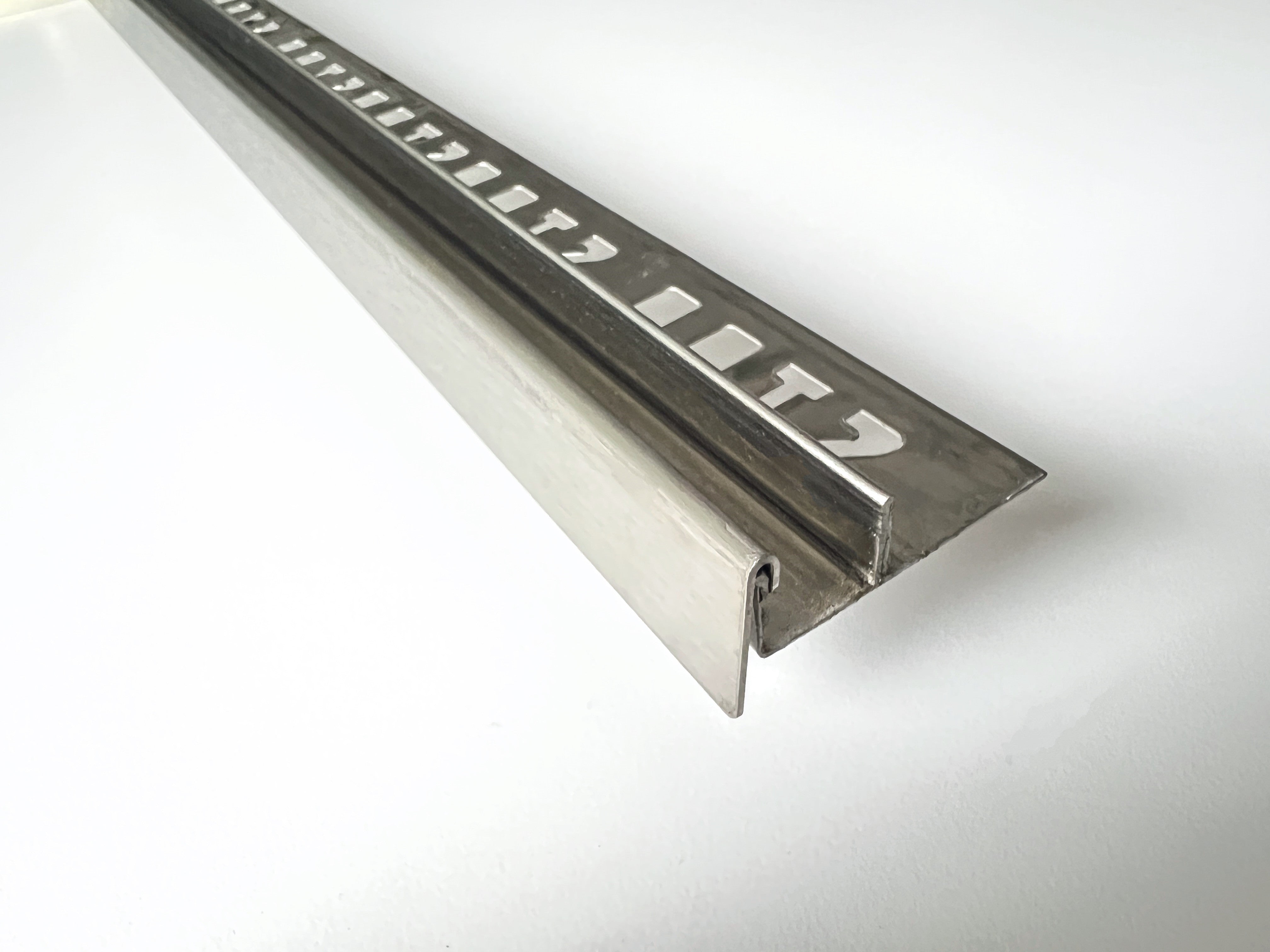

• Produkt: Slimline U-Winkelprofil mit 2-teiligem Gefällekeil
• Artikelnummer: GPDU-K220
• Material: Grundprofil Edelstahl V2A (1.4301), Gefällekeil Edelstahl V4A (1.4404), beide matt geschliffen Korn 220 (gebürstet)
• Glasdicke: 8 oder 10 mm
• Längen: 116 cm, 166 cm oder 200 cm

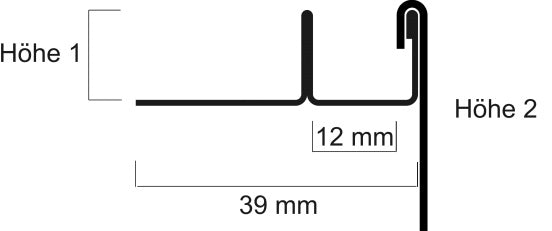

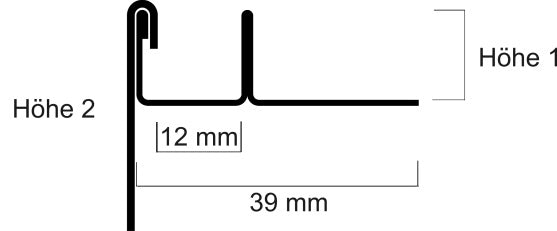

• Anfangshöhe h1 (am Ablauf): 10 mm oder 12,5 mm (entspricht der Fliesendicke)
• Endhöhe h2 bei 116 cm: 23 mm
• Endhöhe h2 bei 166 cm: 33 mm
• Endhöhe h2 bei 200 cm: 40 mm
• Gefälle: 1 bis 3 Prozent
• Ausführung: Links oder Rechts (siehe Auswahl-Hinweis im Einbau-Abschnitt)
• Verklebung: transparentes Sanitärsilikon (nicht im Lieferumfang)

Einbau und Anwendung

Bestimmen Sie zunächst die Position des Profils am Duschboden und die Richtung des Gefälles zum Ablauf hin. Setzen Sie den 2-teiligen Gefällekeil auf den Estrich, richten Sie das Profil darüber aus und beachten Sie das Gefälle von 1 bis 3 Prozent. Verlegen Sie die Fliesen auf dem befliesbaren Schenkel des Profils.

Schieben Sie die Glasscheibe (8 oder 10 mm) in das U-Profil ein und verkleben Sie sie mit transparentem Sanitärsilikon. Lassen Sie das Silikon vollständig aushärten (24 bis 48 Stunden), bevor Sie die Dusche benutzen. Die transparenten Glasunterlagen PSB sorgen für eine gleichmäßige Kraftverteilung zwischen Glas und Profil und verbessern die Stabilität.

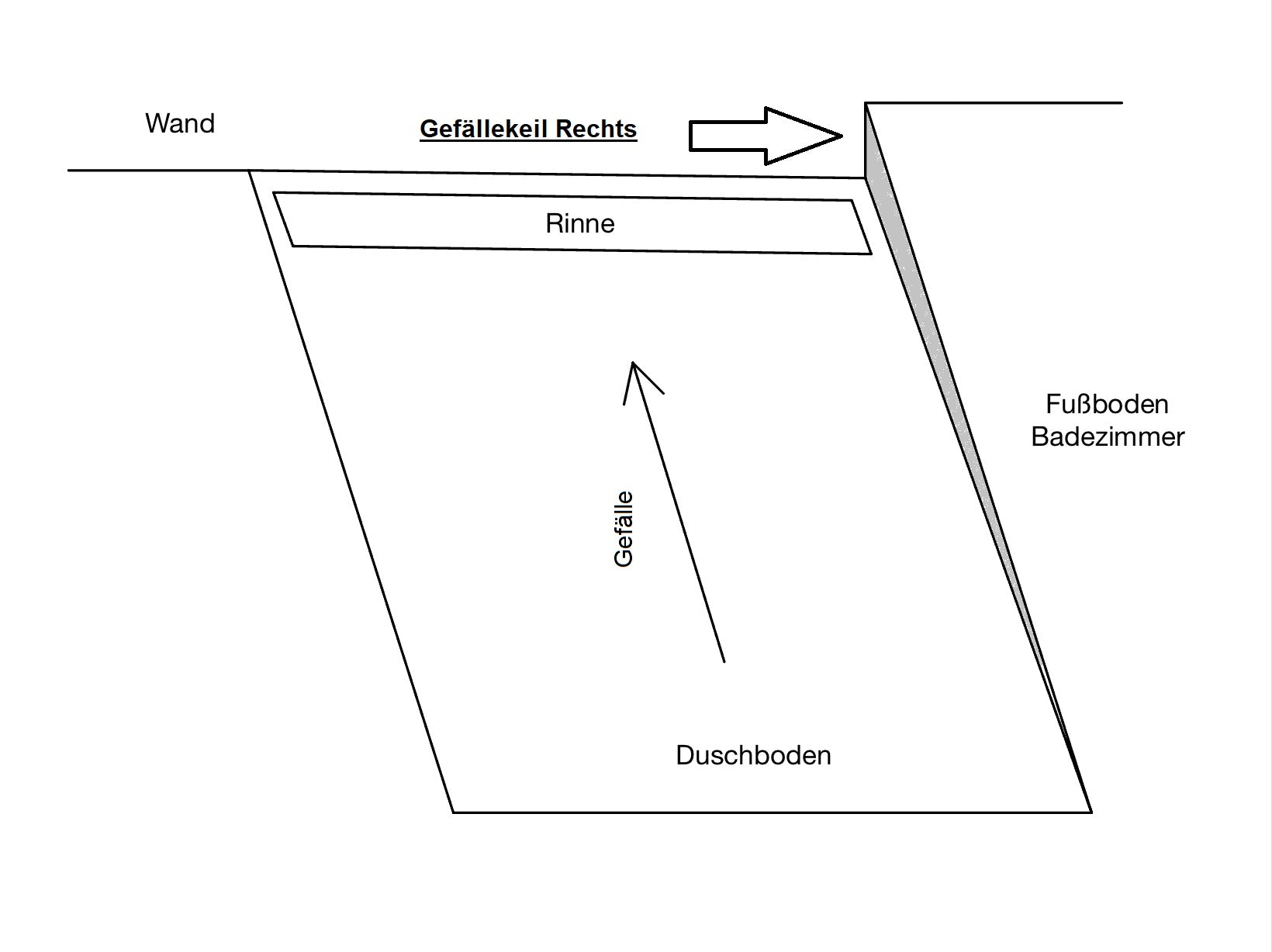

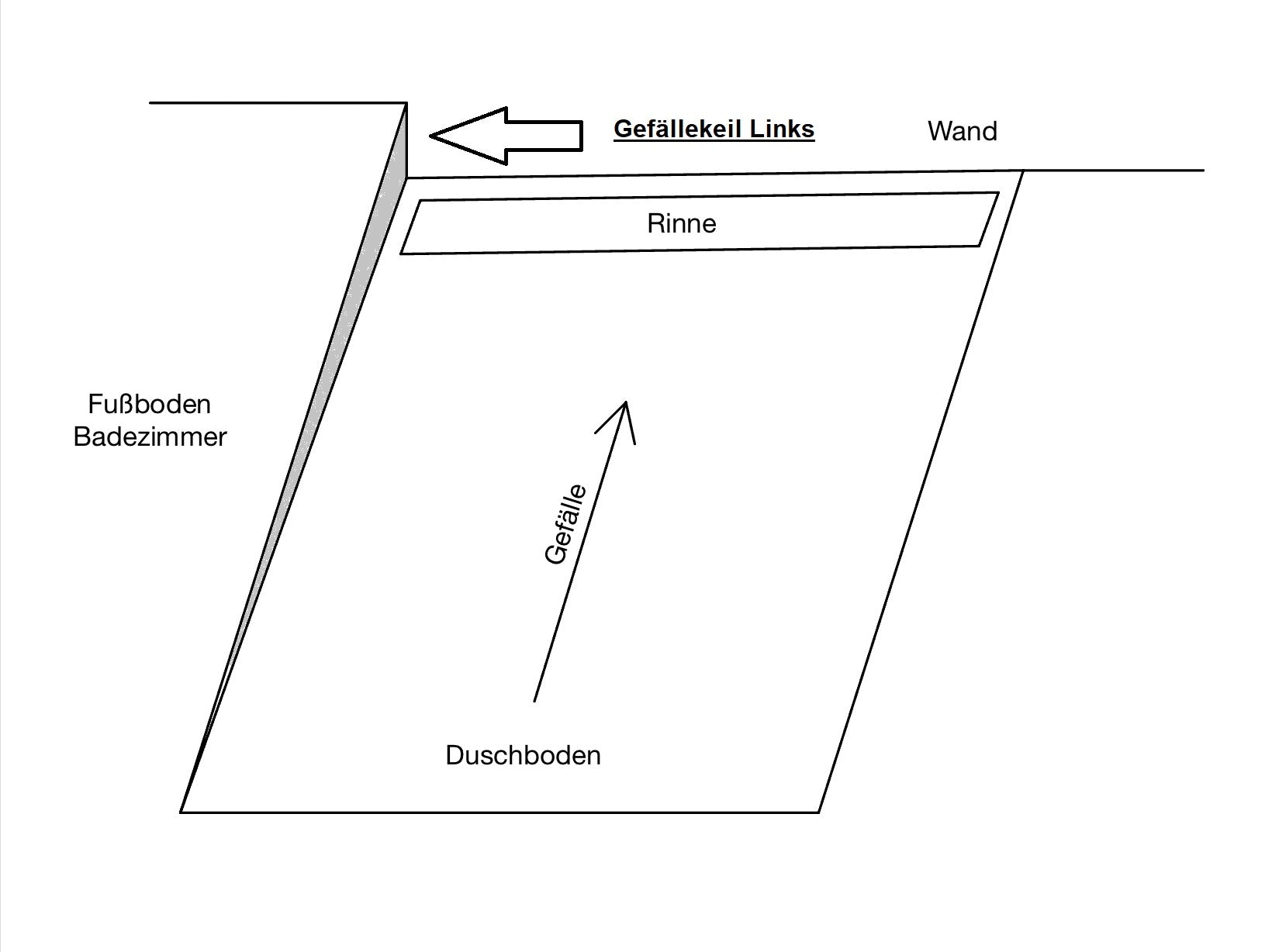

Auswahl Links oder Rechts: Entscheidend ist die Lage des befliesbaren (waagrechten) Schenkels. Stellen Sie sich an den Standort, wo das Gefälle beginnt, und blicken Sie in Richtung des Gefälles. Befindet sich der befliesbare Schenkel auf der rechten Seite, bestellen Sie Rechts. Liegt er links, bestellen Sie Links.

Empfehlung zur Bodenabdichtung: Für die normgerechte Wandflächenabdichtung gehört eine Abdichtungsbahn nach DIN 18534 unter die Fliese, mit Dichtband an den Stößen und Manschetten an den Rohrdurchführungen.

Zur Pflege wischen Sie das Profil regelmäßig mit einem weichen Tuch und mildem Reinigungsmittel ab. Edelstahl ist pflegeleicht. Bei Kalkablagerungen verwenden Sie einen handelsüblichen Edelstahlreiniger oder verdünnte Essigessenz. Vermeiden Sie scheuernde Mittel, um die gebürstete Oberfläche dauerhaft zu erhalten.

Das brauchen Sie zusätzlich für die Montage

Diese Artikel werden zu diesem Profil am häufigsten mitbestellt. Nichts davon ist im Lieferumfang enthalten:

• OTTO S100 Premium Sanitär-Silikon, 300 ml transparentFür die Nassverglasung der Scheibe im Profil
• Transparente Glasunterlagen PSBAbstandshalter zwischen Glas und Profil, verhindert Spannungsübertragung

Wie Gefällekeil-Profile funktionieren, erklärt der Ratgeber Bodengleiche Dusche ohne Gefälleschnitt.
