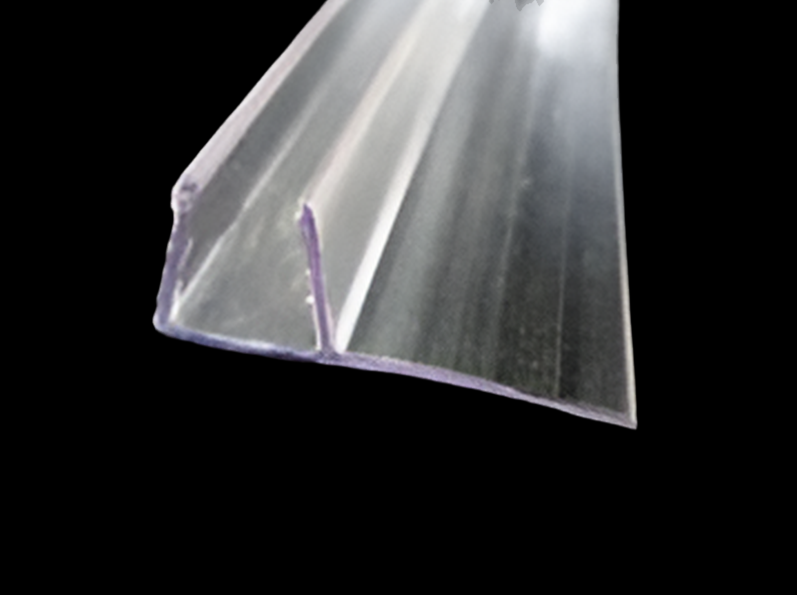

Polycarbonat-Überlappungsdichtung 1290 – 12 mm Glas, 90°-Lippe

Polycarbonat-Überlappungsdichtung mit 90° Vinyl-Lippe – für 12 mm Glas bei Schiebetüren und Wintergärten

Wenn sich zwei Glasscheiben in unterschiedlichen Laufschienen überlappen – typisch bei Schiebetüren – muss der senkrechte Spalt zwischen der Innenseite der einen und der Außenseite der anderen Scheibe geschlossen werden. Die Art.Nr. 1290 ist speziell für 12 mm Glas konstruiert und schließt mit ihrer langen 90°-Vinyl-Lippe Überlappungen von 17 bis 22 mm. Als Polycarbonat-Dichtung ist sie hochtransparent, UV-beständig und damit auch für Wintergärten und Terrassenverglasungen geeignet.

Wie eine Überlappungsdichtung funktioniert

Bei einer Schiebetür laufen zwei Glasscheiben auf parallelen Schienen aneinander vorbei. Im geschlossenen Zustand überlappen sie sich seitlich: Die eine Scheibe steht etwas weiter innen, die andere etwas weiter außen. Zwischen den beiden Scheiben entsteht ein senkrechter Spalt, durch den Wasser und Zugluft eindringen können.

Die 1290 wird auf die Glaskante der vorderen Scheibe aufgeschoben. Ihre 90°-Vinyl-Lippe steht im rechten Winkel zur Glasfläche und legt sich gegen die Oberfläche der dahinterliegenden Scheibe. Beim Öffnen und Schließen der Schiebetür gleitet die weiche Vinyl-Lippe über das Glas der anderen Scheibe – flexibel genug zum Gleiten, fest genug zum Abdichten.

Warum 90° und nicht 180°?

Bei senkrechten Dichtungen gibt es grundsätzlich zwei Lippenrichtungen: 180°-Lippen stehen parallel zur eigenen Glasscheibe und dichten Spalten zwischen zwei fluchtenden Glasflächen ab (z.B. Tür an Seitenteil). 90°-Lippen stehen im rechten Winkel zur eigenen Glasscheibe und dichten den Versatz zwischen zwei hintereinanderliegenden Glasflächen ab – genau die Situation bei Schiebetüren.

Die 90°-Anordnung ist bei der 1290 entscheidend: Wird die Dichtung versehentlich mit der Lippe in die falsche Richtung montiert, liegt sie nicht an der gegenüberliegenden Glasscheibe an und kann nicht abdichten. Achten Sie bei der Montage darauf, dass die Lippe im rechten Winkel zum Glas steht und in Richtung der hinterliegenden Scheibe zeigt.

Polycarbonat – auch für den Außenbereich

Die U-Schiene der 1290 besteht aus Polycarbonat, die Lippe aus weichem Vinyl. Polycarbonat ist UV-beständig, witterungsfest und behält seine Transparenz auch nach Jahren im Freien. Das macht die 1290 nicht nur für Schiebetür-Duschen mit 12 mm Glas interessant, sondern auch für Wintergarten-Verglasungen und Terrassenschiebetüren, wo die Dichtung dauerhaft Sonnenlicht, Regen und Temperaturschwankungen ausgesetzt ist.

Technische Daten

• Einbauposition: senkrecht, Glas-Glas-Überlappung
• Glasstärke: 12 mm
• Überlappungsmaß: 17–22 mm
• Erhältliche Längen: 200 und 240 cm
• Lippenrichtung: 90° (rechtwinklig zur Glasfläche)
• Material: Polycarbonat-U-Schiene mit weicher Vinyl-Lippe
• Eignung: Dusche, Wintergarten, Terrassenverglasung
• Herstellung: Made in Germany
• Artikelnummer: 1290

Spaltmaße

• Überlappung (Lückenmaß): 17–22 mm

Einbau

Schieben Sie die Dichtung auf die senkrechte Glaskante der vorderen (äußeren) Glasscheibe auf. Die 90°-Vinyl-Lippe zeigt dabei zur dahinterliegenden (inneren) Glasscheibe. Die Lippe muss im geschlossenen Zustand an der Glasoberfläche der inneren Scheibe anliegen. Bei Bedarf in der Länge zuschneiden.

Messen Sie vor der Bestellung die Überlappung: Das ist der Abstand von der Innenseite der äußeren Scheibe bis zur Außenseite der inneren Scheibe im geschlossenen Zustand. Dieser Wert sollte zwischen 17 und 22 mm liegen.

Die Überlappungsdichtungs-Familie nach Glasstärke

Die 90°-Überlappungsdichtungen aus Polycarbonat gibt es im Sortiment in verschiedenen Glasstärken. Die 1290 ist das Modell für 12 mm Glas:

Die Art.Nr. S004 (6, 8 oder 10 mm Glas) ist die Standardgröße mit wählbarer Glasstärke und Lippenlänge. Für kleinere bis mittlere Überlappungen. Auch für Wintergärten geeignet.

Die Art.Nr. 0890/1090 (8 oder 10 mm Glas) hat eine längere Lippe für Überlappungen von 14–24 mm. Für große Spalte bei Schiebetüren.

Die Art.Nr. 1290 (12 mm Glas) – dieses Produkt – schließt die Lücke für die seltener vorkommende 12 mm Glasstärke mit Überlappungen von 17–22 mm.

Abgrenzung zu PVC-Überlappungsdichtungen

Neben den Polycarbonat-Überlappungsdichtungen gibt es im Sortiment auch PVC-Varianten wie die Art.Nr. 004, die Art.Nr. S004 und die Art.Nr. 5240. PVC-Dichtungen sind ausschließlich für den Innenbereich (Dusche) geeignet. Für Wintergärten und Außenanwendungen sollten Sie die Polycarbonat-Varianten (S004, 0890/1090, 1290) wählen, weil diese UV-beständig sind.

Passende Produkte

Für den unteren Abschluss Ihrer Schiebetürdusche eignen sich Bodendichtungen mit Dächlein wie die Art.Nr. 5329 oder 009D1, die speziell für Schiebetüren mit geringem Bodenspalt konzipiert sind. Ein Schwallprofil am Boden verbessert die Dichtigkeit zusätzlich. Glasreiniger und Nano-Beschichtungsmittel finden Sie ebenfalls in unserem Sortiment.
