Gebogene Bodendichtung 011B2.550 – 20 mm Dächlein Viertelkreis

Gebogene Bodendichtung mit Dächlein – die optimale Lösung für runde Schiebetüren und Drehtüren

Viertelkreisduschen mit gebogenen Türen stellen besondere Anforderungen an die Bodendichtung: Das Profil muss der Rundung des Glases exakt folgen, und gerade bei Schiebetüren ist das Spaltmaß zwischen Glaskante und Duschwanne oft sehr gering. Die Art.Nr. 011B2.550 ist genau für diese Situation konstruiert – mit einem vorgebogenen Radius von 500–550 mm und einem 20 mm Dächlein, das herunterlaufendes Wasser in die Dusche zurückleitet.

Das Dächlein – warum es bei rundem Glas besonders wichtig ist

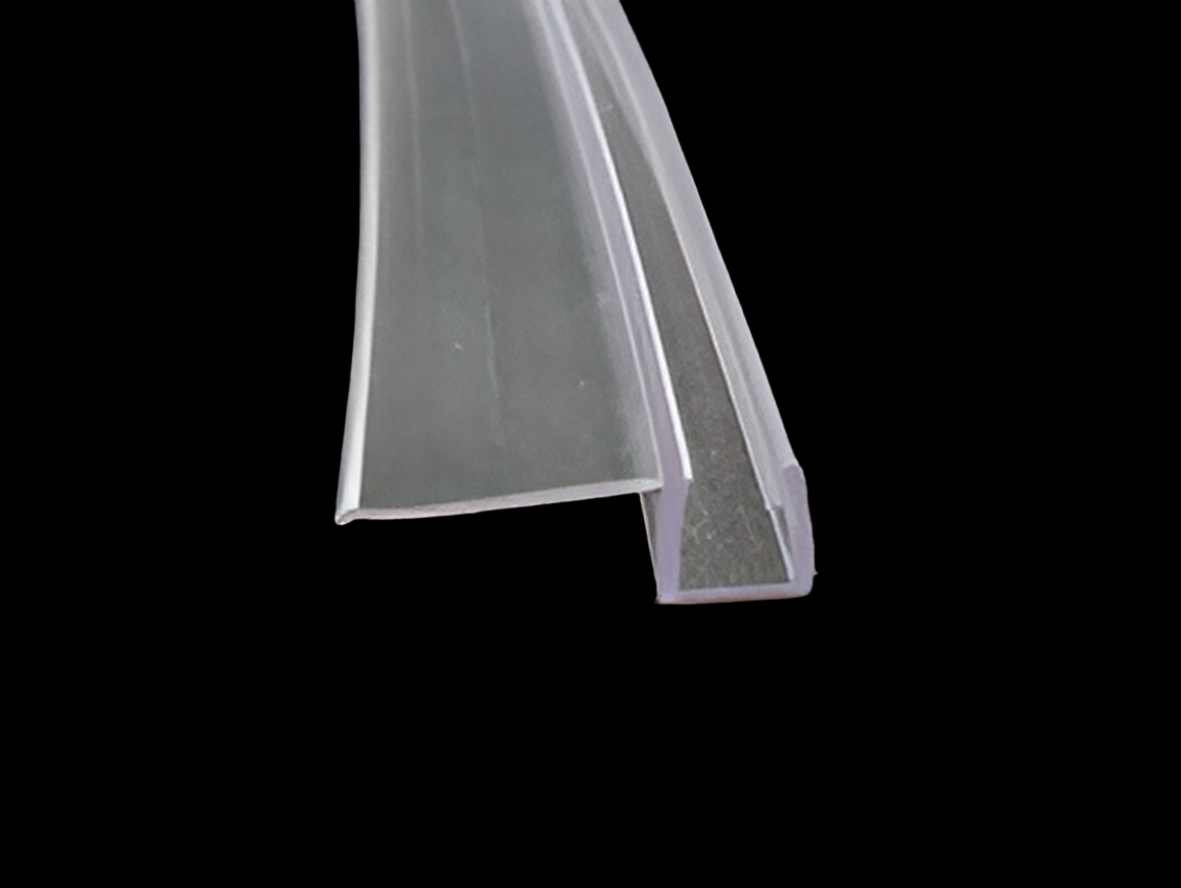

Das 20 mm lange Dächlein ragt von der oberen Kante der U-Schiene nach innen in den Duschbereich. Es funktioniert wie ein kleines Vordach: Wasser, das an der gebogenen Glasscheibe herunterläuft, wird aufgefangen und zurück in die Dusche geleitet, bevor es den kritischen Spalt am Boden erreicht. Bei geraden Duschtüren ist dieser Effekt nützlich – bei gebogenen Türen ist er fast unverzichtbar, weil das Wasser an der Rundung des Glases leichter seitlich abfließt und den Dichtungsbereich stärker belastet.

Für Schiebetüren und Drehtüren gleichermaßen

Die 011B2.550 eignet sich sowohl für gebogene Schiebetüren als auch für gebogene Drehtüren. Bei Schiebetüren empfiehlt sich zusätzlich ein Schwallprofil auf der Duschwanne oder dem Fliesenboden, um die Dichtigkeit weiter zu erhöhen. Das Dächlein gleitet beim Verschieben der Tür sauber über das Schwallprofil hinweg.

Die Dichtung passt auf ein- und zweiflügelige gebogene Türen mit feststehenden Seitenscheiben, sofern die Seitenscheiben jeweils größer als 200 mm sind.

Technische Daten

• Einbauposition: waagrecht, untere Glaskante (Bodendichtung, gebogen)
• Glasstärken: 6 oder 8 mm (bitte bei Bestellung wählen)
• Radius: 500–550 mm
• Länge: ca. 110 cm
• Dächlein: ca. 20 mm
• Außenmaß U-Schiene: ca. 11,5 mm
• Material: transparentes PVC-Dichtungsprofil
• Herstellung: Made in Germany
• Artikelnummer: 011B2.550

Spaltmaße

• 6 und 8 mm Glas: ca. 2–5 mm Spaltmaß

Einbau und wichtige Hinweise

Schieben Sie die Dichtung auf die untere Glaskante der gebogenen Duschtür auf. Das Dächlein zeigt dabei zur Duschinnenseite. Tipp: Etwas Spülmittel auf die Glaskante auftragen – das reduziert die Reibung und erleichtert das Aufschieben auf der gesamten Länge der Rundung.

Wichtig bei Schiebetüren: Der U-Schuh-Halter am Boden (die untere Führungsschiene) muss eine Öffnungsweite von mindestens 12 mm haben, damit die Dichtung mit dem Dächlein darin ausreichend Platz findet. Prüfen Sie dies vor der Bestellung.

Das Spaltmaß von 2–5 mm bedeutet, dass das Glas relativ nah an der Duschwanne sitzt. Das Dächlein muss dabei frei in der Luft hängen und darf nicht auf der Duschwanne aufliegen, damit es seine wasserabweisende Funktion erfüllen kann.

Warum keine gerade Dichtung auf gebogenes Glas?

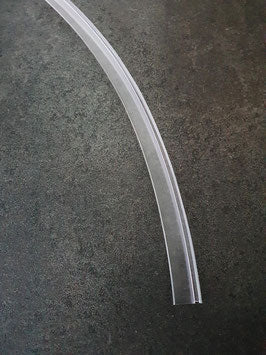

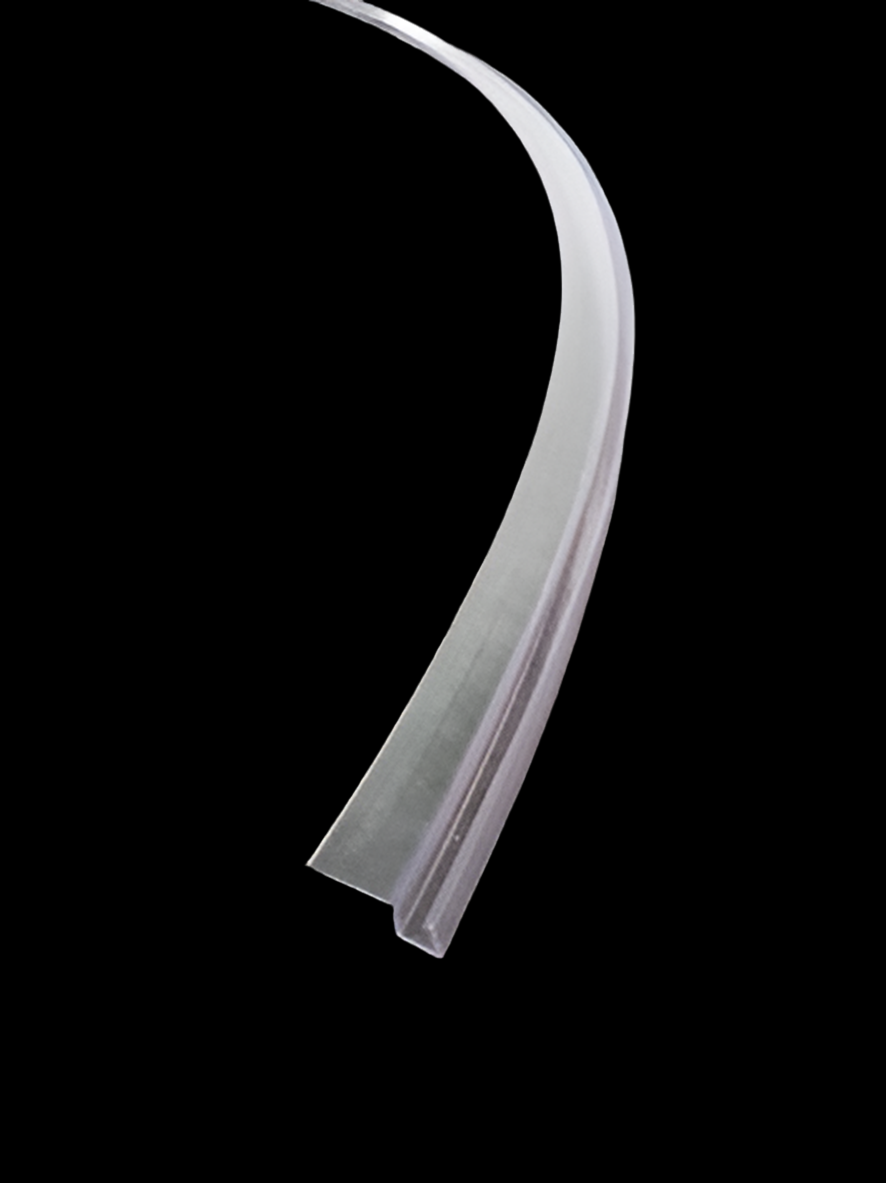

Eine gerade Dichtung lässt sich nicht auf eine gebogene Glasscheibe aufschieben, ohne Falten zu werfen oder sich zu verdrehen. Gebogene Dichtungen wie die 011B2.550 sind werksseitig auf den entsprechenden Radius vorgeformt und schmiegen sich dadurch gleichmäßig an die Rundung an. Die Dichtigkeit über die gesamte Breite der Tür ist nur mit einer passend gebogenen Dichtung gewährleistet.

Die gebogene Viertelkreis-Familie im Vergleich

Im Sortiment finden Sie mehrere gebogene Bodendichtungen für Radius 500–550 mm. Die Wahl hängt vom Spaltmaß und Ihrem Türtyp ab:

Die 011B2.550 (diese Dichtung) ist mit Spaltmaß 2–5 mm und Dächlein die Spezialistin für Schiebetüren und Drehtüren mit sehr geringem Bodenabstand.

Die Art.Nr. 5102.550 (Schleiflippendichtung, 12–13 mm) ist der Klassiker für mittlere Spaltmaße bei Drehtüren. Die Art.Nr. 5141.550 (Schlauchdichtung, 13–15 mm) dichtet durch ihren quetschbaren Schlauch besonders gut bei leicht unebenen Duschwannen ab. Die Art.Nr. 5101.550 (verstärkte Dichtlippe, 15–16 mm) ist die richtige Wahl bei größerem Spaltmaß. Die Art.Nr. 009A2.550 (Wasserabweiser, 13–24 mm) bietet drei wählbare Lippenlängen für unterschiedliche Spaltmaße.

Passende Produkte

Bei Schiebetüren sorgt ein Schwallprofil am Boden in Kombination mit der 011B2.550 für maximale Dichtigkeit. Senkrechte Dichtungen für die Magnetstöße der Duschtüren benötigen Sie zusätzlich, je nach Beschlag und Türgeometrie. Bei Fünfeckduschen mit 135°-Biegung finden Sie spezielle Dichtungen unter Art.Nr. 5101.135 und 5102.135. Für Drehduschen mit gebogenem Glas ist das Duschtür-Dichtungs-Set 5051601G die Komplettlösung. Glasreiniger und Nano-Beschichtungsmittel finden Sie ebenfalls in unserem Sortiment.
