Wand- und Deckenhalter für Dachschräge, Ø 19 mm stufenlos verstellbar, Chrom glanz, Art.Nr. S49

Wand- und Deckenhalter für Dachschrägen und Sonderwinkel, für Stabistangen Ø 19 mm

Eine schräge Decke war bisher das Ende jeder Standard-Stabilisierung. Der 90°-, 45°- oder 22,5°-Halter passt nur, wenn der Winkel zufällig stimmt. Der S49 hat statt einer festen Abwinkelung ein Gelenk und lässt sich stufenlos auf den Winkel einstellen, den die Bausituation vorgibt. Massivmessing in Chrom poliert glänzend, der eingestellte Winkel wird mit einer Inbusschraube fixiert.

So binden Sie eine Duschwand an die Dachschräge an

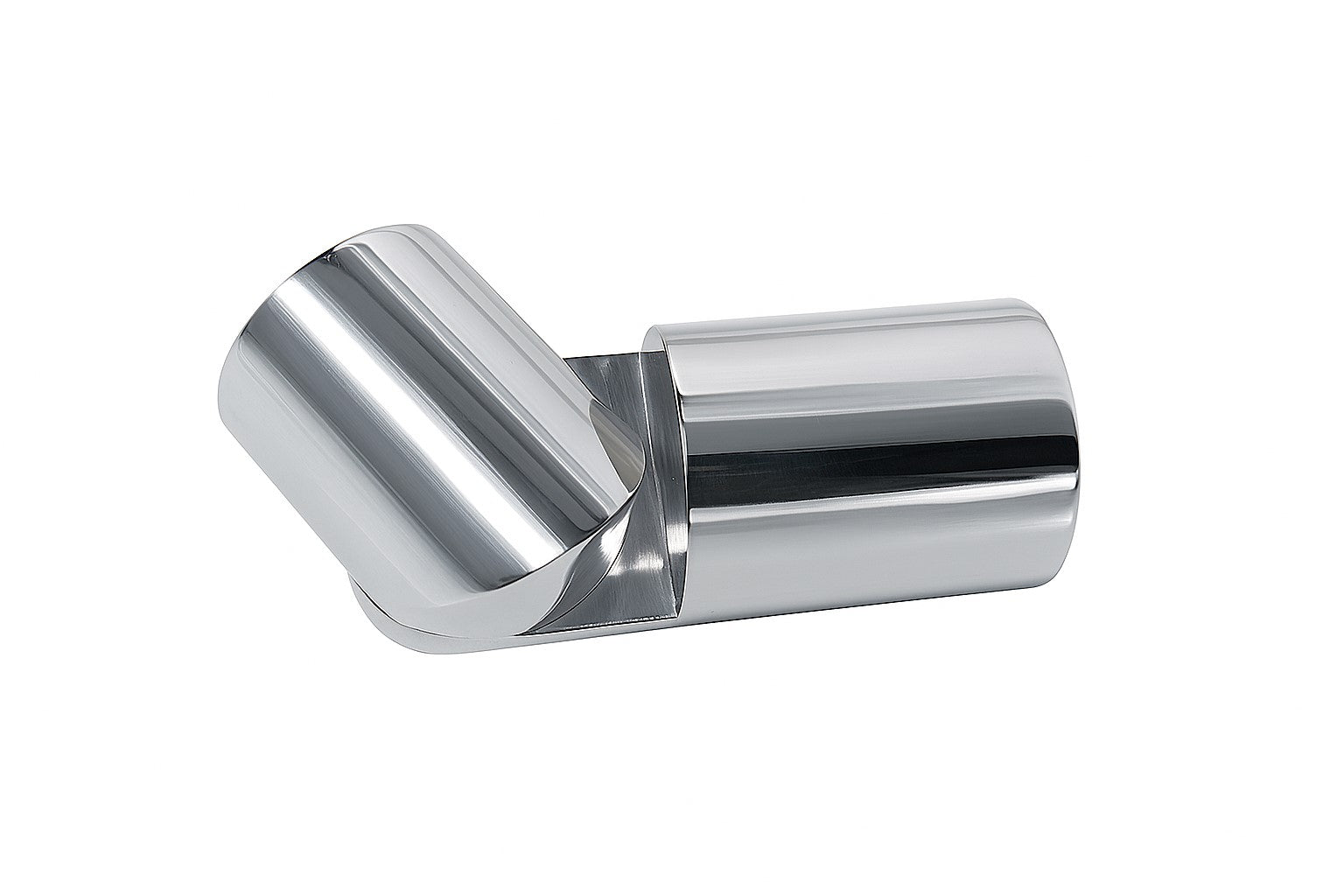

Der Halter besteht aus einer runden Grundplatte und einem Aufnahmezylinder für die Stange, verbunden über ein Gelenk. Dieses Gelenk schwenkt in einer Ebene. In welcher Ebene es schwenkt, entscheiden Sie bei der Montage: Setzen Sie den Halter um 90 Grad gedreht an, schwenkt der Zylinder nicht mehr zur Seite, sondern nach oben und unten. Genau das braucht die Dachschräge.

In der Praxis: Die Glaswand steht frei im Raum, darüber läuft die Schräge. Sie schrauben die Grundplatte an die Schräge, drehen den Halter so, dass die Schwenkrichtung zum Glas zeigt, stellen den Neigungswinkel ein und ziehen die Inbusschraube an. Die Stange läuft dabei waagrecht auf Höhe der oberen Glaskante und trifft im rechten Winkel auf die Scheibe, sie steigt nicht zur Schräge hin an. Angewinkelt ist allein der Halter. Gekürzt wird nur die Länge, der Winkel wird im Halter eingestellt, nicht an der Stange.

Dasselbe Prinzip trägt bei jeder anderen unrunden Situation: Kniestock im Dachgeschoss, geneigte Deckenuntersicht, schräg zulaufende Wand im Altbau, Glasscheibe die nicht exakt parallel zur Wand steht.

Vorteile und Eigenschaften

• Für die Dachschräge geeignet: um 90 Grad gedreht montiert stellt sich der Winkel nach oben und unten ein und folgt jeder Deckenneigung.
• Winkel stufenlos verstellbar: kein festes Rastermaß, auch krumme Zwischenwinkel und leichte Bauungenauigkeiten sind abgedeckt.
• Wand- und Deckenmontage: universell einsetzbar je nach baulicher Situation.
• Spannungsfreie Montage: die Stange muss sich nicht in einen falschen Winkel zwingen lassen, das schont Glas und Beschlag.
• Massivmessing: hohes Eigengewicht, korrosionsbeständig im Feuchtraum, langlebig.
• Chrom poliert glänzend: klassische Optik, passt zu glänzenden Beschlagserien.
• Für Ø 19 mm Stangen: kompatibel mit allen 19 mm Stangen aus dem Sortiment.
• Mit Befestigungsmaterial: Schrauben im Lieferumfang.

Technische Daten

• Produkt: Wand- und Deckenhalter für Stabistange Ø 19 mm, Winkel verstellbar
• Artikelnummer: S49CH
• Material: Messing massiv
• Funktion: Winkel stufenlos verstellbar, Fixierung über Inbusschraube
• Montageart: Wand, Decke oder Dachschräge
• Geeignet für: Stabistangen Ø 19 mm
• Oberfläche: Chrom poliert glänzend
• Lieferumfang: 1× Halter mit Befestigungsmaterial (Schrauben)

Wann ist der S49 die richtige Wahl?

Immer dann, wenn der Winkel zwischen Anschlussfläche und Stange nicht 90°, 45° oder 22,5° beträgt. Der klassische Fall ist die Dachschräge über einer frei stehenden Duschwand. Genauso häufig: die Wand ist nicht exakt lotrecht und ein starrer 90°-Halter würde die Stange verspannen, oder die Scheibe steht leicht schräg im Raum. Steht die Stabilisierung dagegen sauber im rechten Winkel zur Wand, ist der zylindrische S12 die einfachere und günstigere Lösung, für 45° der SBB45 und für 22,5° der SBB22.

Einbau und Anwendung

Legen Sie zuerst den Verlauf der Stange fest: vom Glashalter auf der Glasoberkante zum Anschlusspunkt an Wand, Decke oder Schräge. Halten Sie den S49 an diesen Punkt und drehen Sie ihn so, dass sein Gelenk in der Ebene schwenkt, in der die Stange verläuft. Erst dann die Bohrung anzeichnen. Diese Drehung ist der entscheidende Schritt, sie entscheidet darüber, ob der Halter den Winkel überhaupt erreichen kann.

Prüfen Sie vor dem Bohren, ob Versorgungsleitungen in der Wand liegen. Bohren Sie mit passendem Bohrer (Glas- und Fliesenbohrer für die Fliese, Steinbohrer für den Baustoff dahinter), setzen Sie die Dübel und schrauben Sie den Halter fest. Danach die Stange einschieben, exakt zum Glashalter ausrichten, den Winkel einstellen und die Klemmschraube anziehen.

Prüfen Sie nach der Montage, dass die Stange spannungsfrei zwischen Halter und Glashalter läuft und das Glas ruhig steht. Reinigen Sie den Halter mit einem weichen Tuch und mildem Reiniger, keine scheuernden oder säurehaltigen Mittel, damit die Verchromung erhalten bleibt.

Empfehlung zur Wandabdichtung: Im fertig gefliesten Bestand sind das DENSABAND Bohrlochset mit TOX Aqua Stop Pro Dübeln die normgerechte Lösung gegen eindringendes Wasser an den Befestigungsbohrungen.

Passende Produkte

Wenn Sie alles für die Dachschräge auf einmal wollen, nehmen Sie das Stabistangen-Set S49SET mit Stange, diesem Halter und dem Glashalter S4V, in 1000 oder 1300 mm. Als 19 mm Stangen passend zu diesem Halter: Stabistange-Rohr S1/S2/S80 (Messing, 1000/1300/2030 mm), V2A-Edelstahlrohre 89XX (250/1000/1250 mm) und das SE1920 (Edelstahl 2000 mm). Als Glashalter für 19 mm Stangen: S4V (drehbar, Endstück), S4S5 (Doppelzylinder), S9/S910 (Decke senkrecht), 836 (geschlossen) oder 835 (offen). Für Standard-90°-Anschlüsse ist der zylindrische S12 die Alternative, für 45° der SBB45 und der V2A-Wandflansch 626, für 22,5° der SBB22. Zum Abdichten der Befestigungsbohrungen empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.
