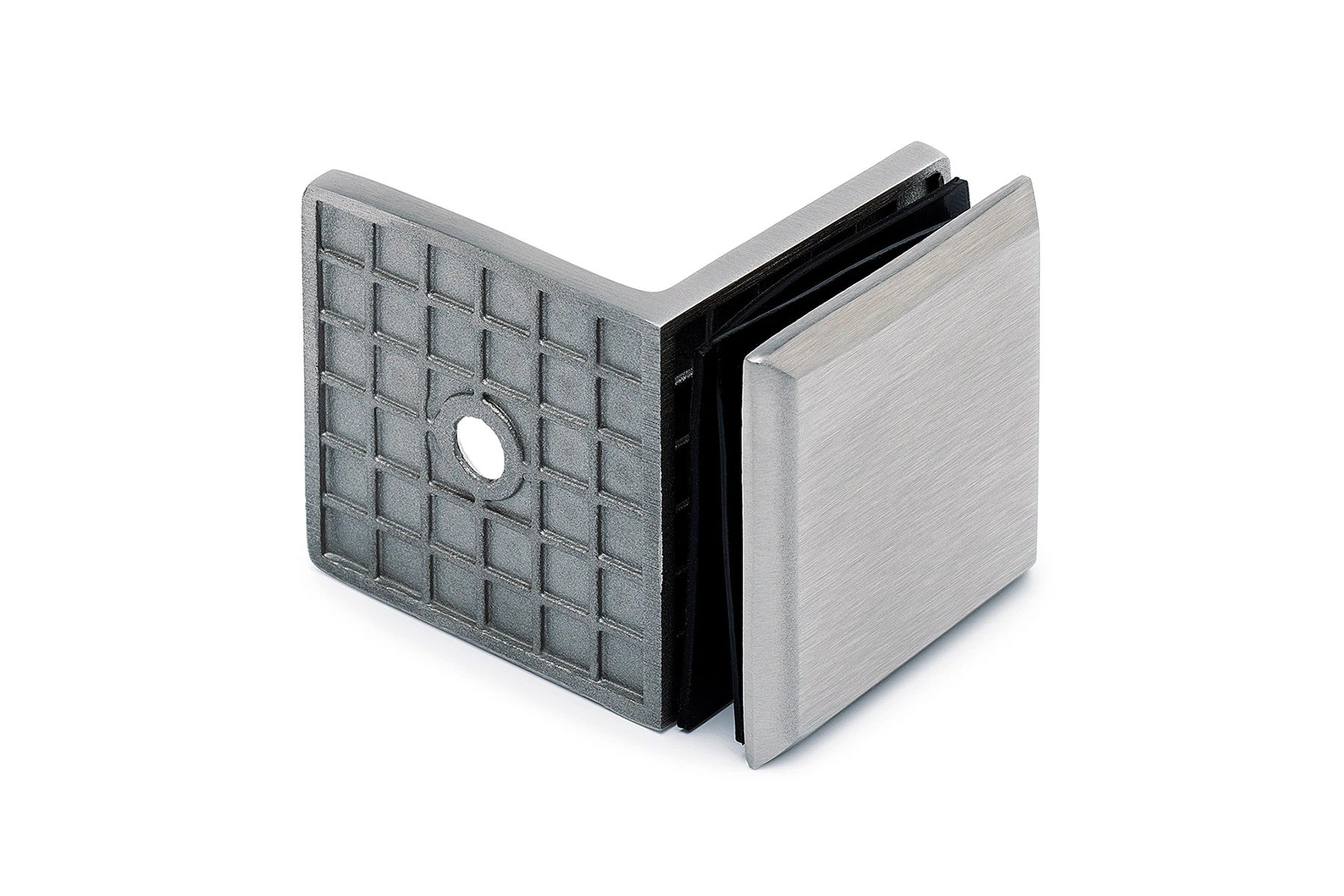

Winkelverbinder Glas-Wand 90° eckig, Edelstahl V2A, 8 bis 12 mm Glas, Restposten, Art.Nr. 4112

Restposten, nur solange Vorrat reicht. Eckiger Winkelverbinder aus Edelstahl V2A, mit dem Sie eine feststehende Glasscheibe im 90°-Winkel an der Wand befestigen. Der Wandschenkel wird mit einer Schraube angeschraubt, der Glasschenkel sitzt mit einer Durchgangsbohrung an der Scheibe. Die Glasschraube liegt verdeckt unter der Abdeckplatte.

Auf einen Blick

• Für Glasstärken von 8 bis 12 mm
• Edelstahl V2A (AISI 304), quadratische Abdeckplatte 45 x 45 mm
• Zwei Oberflächen: Chrom poliert glänzend oder Edelstahl gebürstet matt
• Kunststoff-Zwischenlagen schützen das Glas
• Preis je Stück

Technische Daten

• Montage: Glas an Wand, 90°
• Material: Edelstahl V2A (AISI 304)
• Glasstärke: 8 bis 12 mm
• Abmessung: 45 x 45 mm, Plattenstärke 5 mm
• Abstand Glas zur Wand: 22,5 mm bis Bohrungsmitte
• Wandbefestigung: eine Senkbohrung Ø 6,5 mm im Wandschenkel, Schraube und Dübel nach Untergrund wählen
• Glasbefestigung: Senkschraube M6 x 12
• Gewicht: ca. 0,18 kg
• Lieferumfang: 1 Winkelverbinder mit Glasschraube und Zwischenlagen, ohne Wandschraube und Dübel

Glasbearbeitung

• Eine Durchgangsbohrung Ø 16 mm
• Bohrungsmitte 22 mm von der Glaskante zur Wand

ESG lässt sich nach dem Härten nicht mehr bohren. Geben Sie die Bohrung deshalb bei der Glasbestellung mit an. Die Maße stammen aus dem aktuellen Datenblatt. Da es sich um Lagerware handelt, kann die Ausführung im Detail abweichen. Fragen Sie im Zweifel vor der Glasbestellung bei uns nach.

Wenn Sie die Bohrungen nicht selbst bemaßen möchten, erstellen wir Ihnen eine Glasplan-Zeichnung als Service. Die Verantwortung für die Maße bleibt bei Ihnen.
