T-Verbinder eckig für Stabilisierungsstange 12 mm, 3 Oberflächen, Art.Nr. SQ12T

Der T-Verbinder im eckigen Design ist der Halter für die durchlaufende Stabilisierungsstange 12 x 12 mm. Die Stange läuft durch den Grundkörper hindurch, der drehbare Klemmkopf nimmt die feststehende Glasscheibe im rechten Winkel auf. So steift eine einzige Stange zwei Glasfelder aus, ohne dass sie an dieser Stelle getrennt werden muss.

Der Halter wird vor der Endmontage auf die Stange geschoben und mit zwei Madenschrauben von oben geklemmt. Auf der Stange lässt er sich frei verschieben und an der passenden Stelle festziehen. Die kantige Form passt formgleich zum übrigen eckigen Stabilisierungssystem 12 mm.

Wichtig: nur für Anschlagtüren

Der Hersteller gibt dieses Teil ausschließlich für Duschen mit Anschlagtür frei, nicht für Schiebetüren. Ausgesteift wird immer die feststehende Scheibe, nie das Türblatt.

Maße

• Grundkörper 73 mm lang, 19 mm breit, 19 mm hoch
• Gesamtlänge über den Klemmkopf 78,5 mm
• Gesamthöhe mit Glasklemme 41 mm
• Durchgehende Vierkantaufnahme 12,6 x 12,6 mm mit Eckradius R9,5, passend für die Stange 12 x 12 mm
• Erste Madenschraube 9,5 mm von der Stirnseite
• Drehpunkt des Klemmkopfs 63,5 mm von der Stirnseite
• Abstand Stirnseite bis Glasebene 57 mm
• Glasaufnahme für 8 und 10 mm Glas

Die bemaßte Zeichnung mit allen Ansichten finden Sie oben als zweites Bild.

Eigenschaften

• Eckiges Design, passend zum 12-mm-Stabilisierungssystem
• Stange läuft durch, Glasklemme im 90-Grad-Abzweig
• Drehbarer Klemmkopf, gleicht Winkelabweichungen aus
• Massives Messing

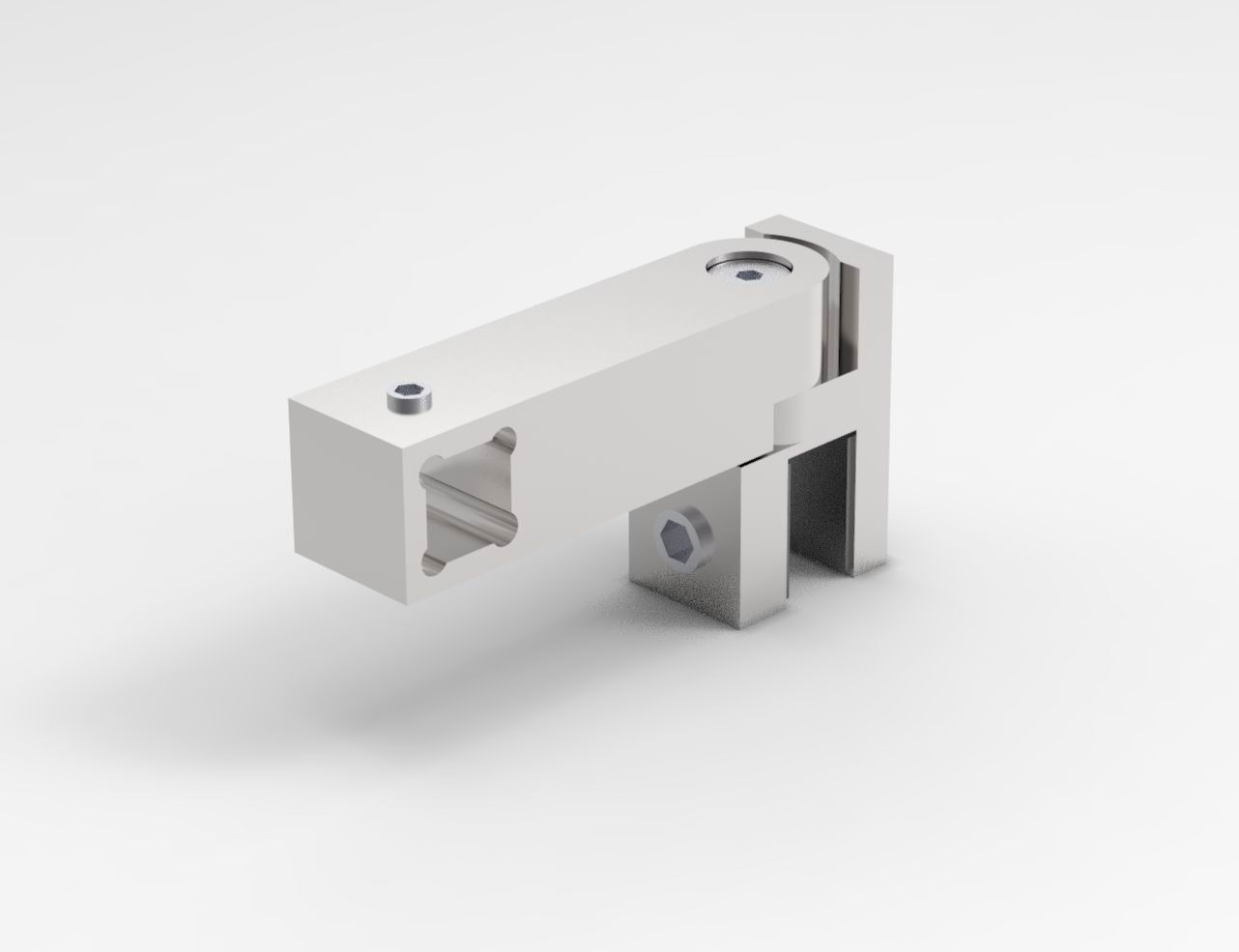

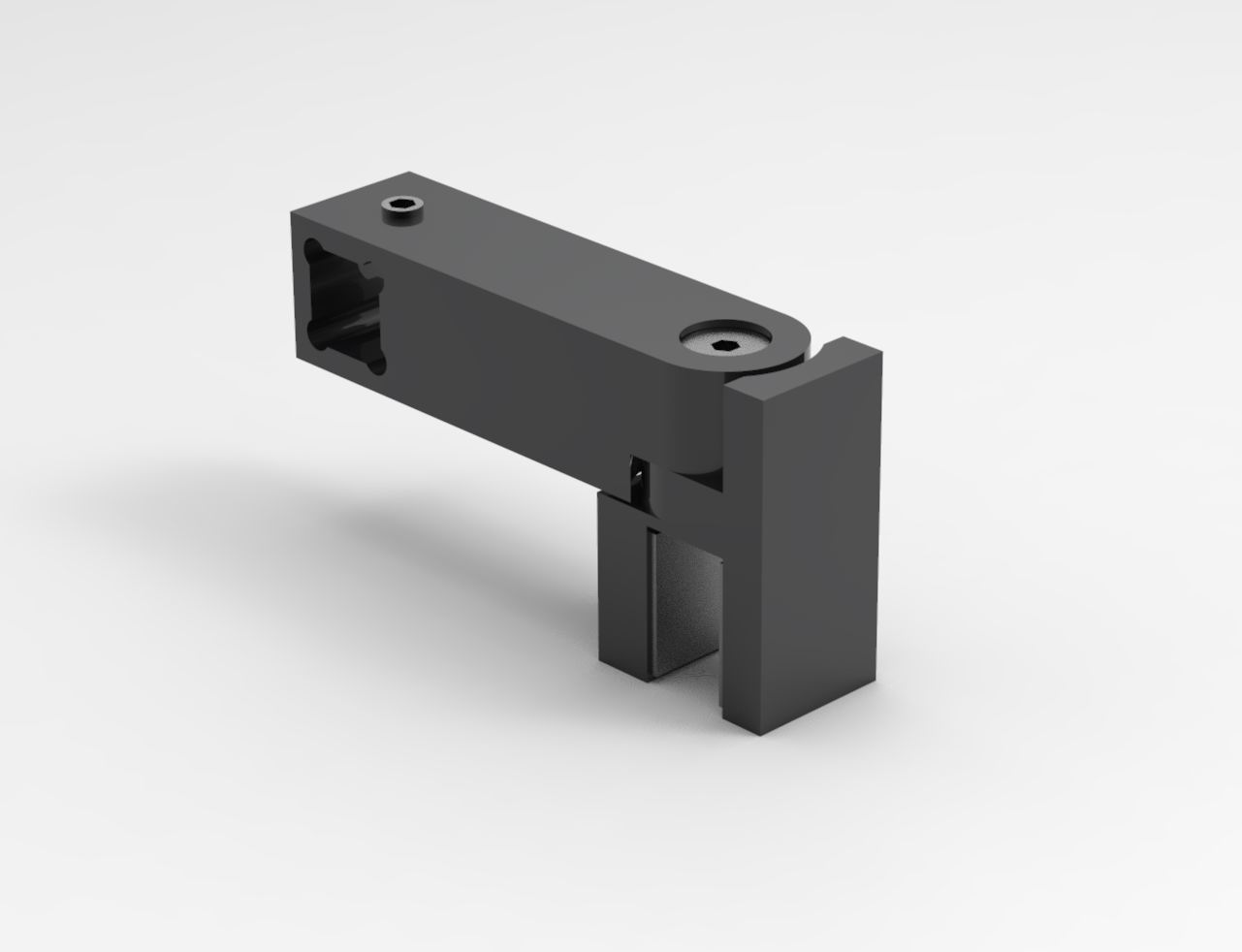

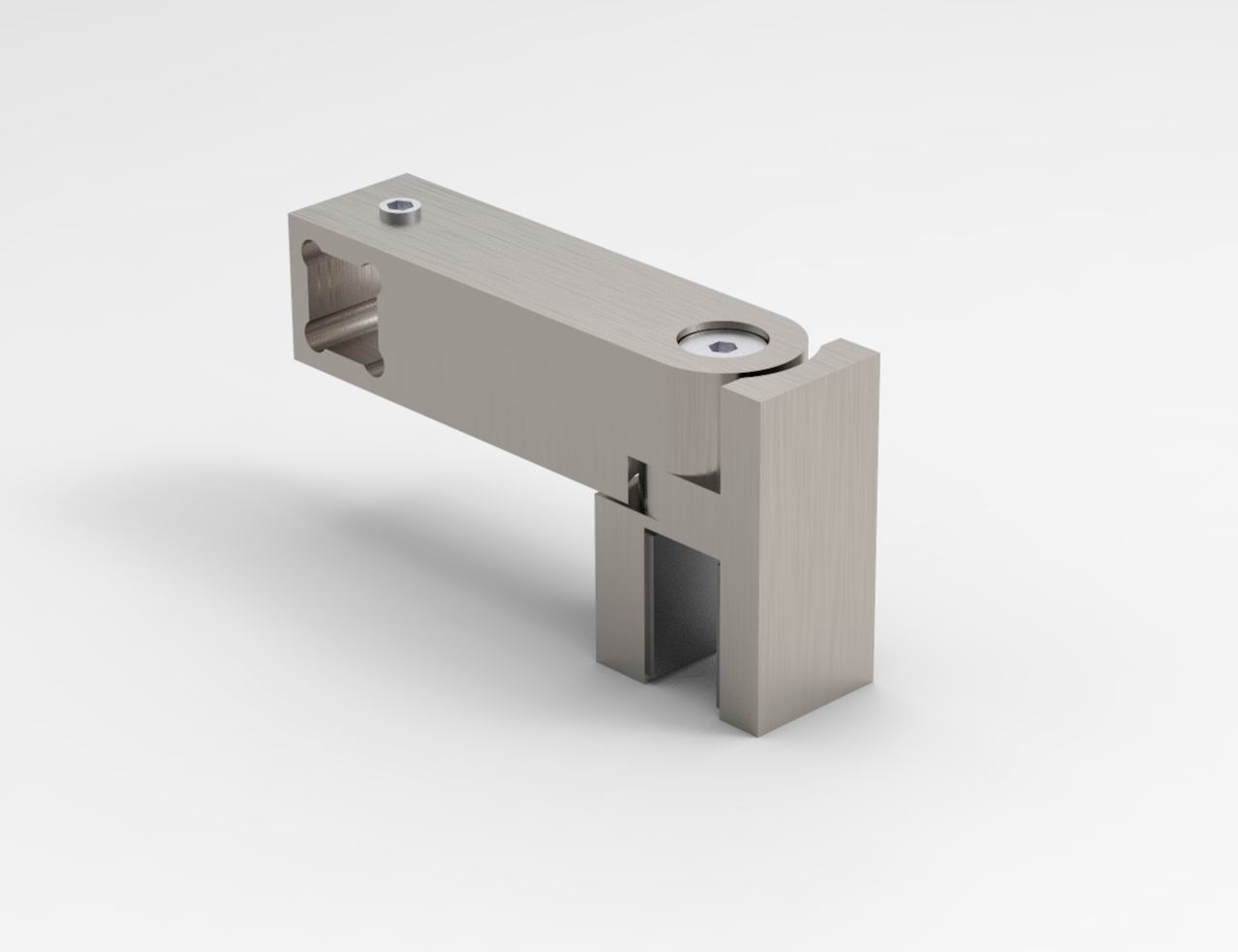

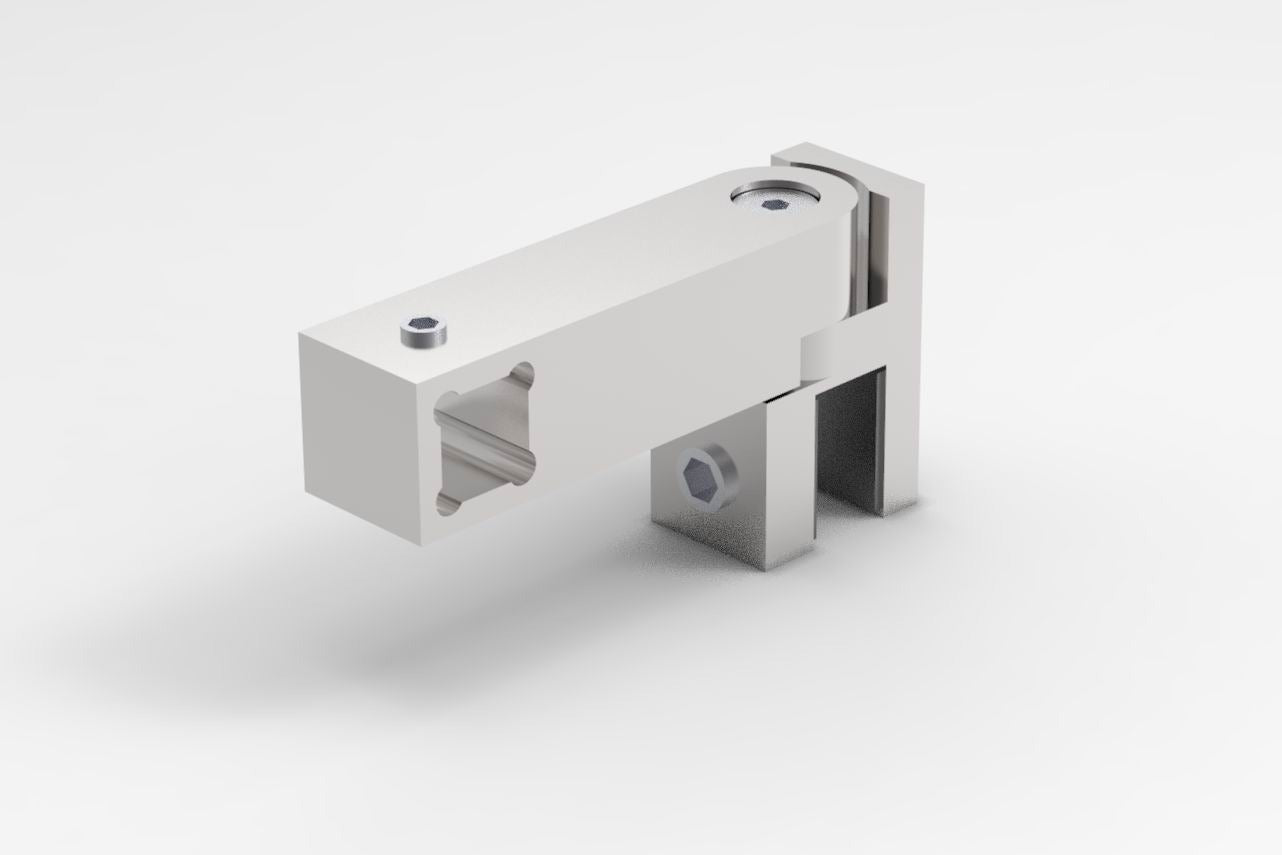

• Drei Oberflächen: Chrom, Schwarz matt, Edelstahl gebürstet

Hinweis zur Montage

Längen Sie die Stange rechtwinklig ab, entgraten Sie die Schnittkante und schieben Sie den Halter auf, bevor Wandhalter und Glashalter an die Enden kommen. Eine maßlich passende Aussteifung trägt die freie Glaskante spürbar ruhiger.
