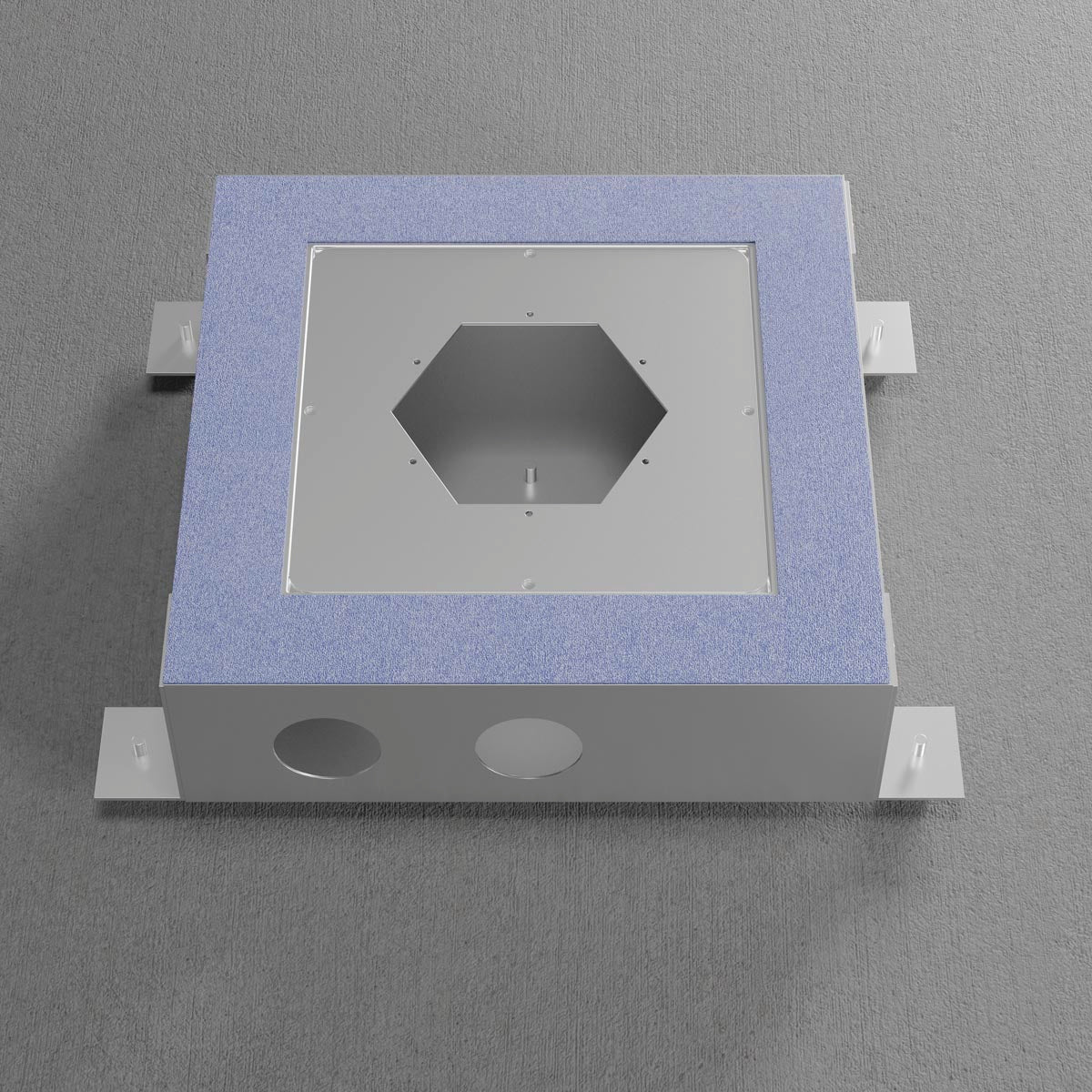

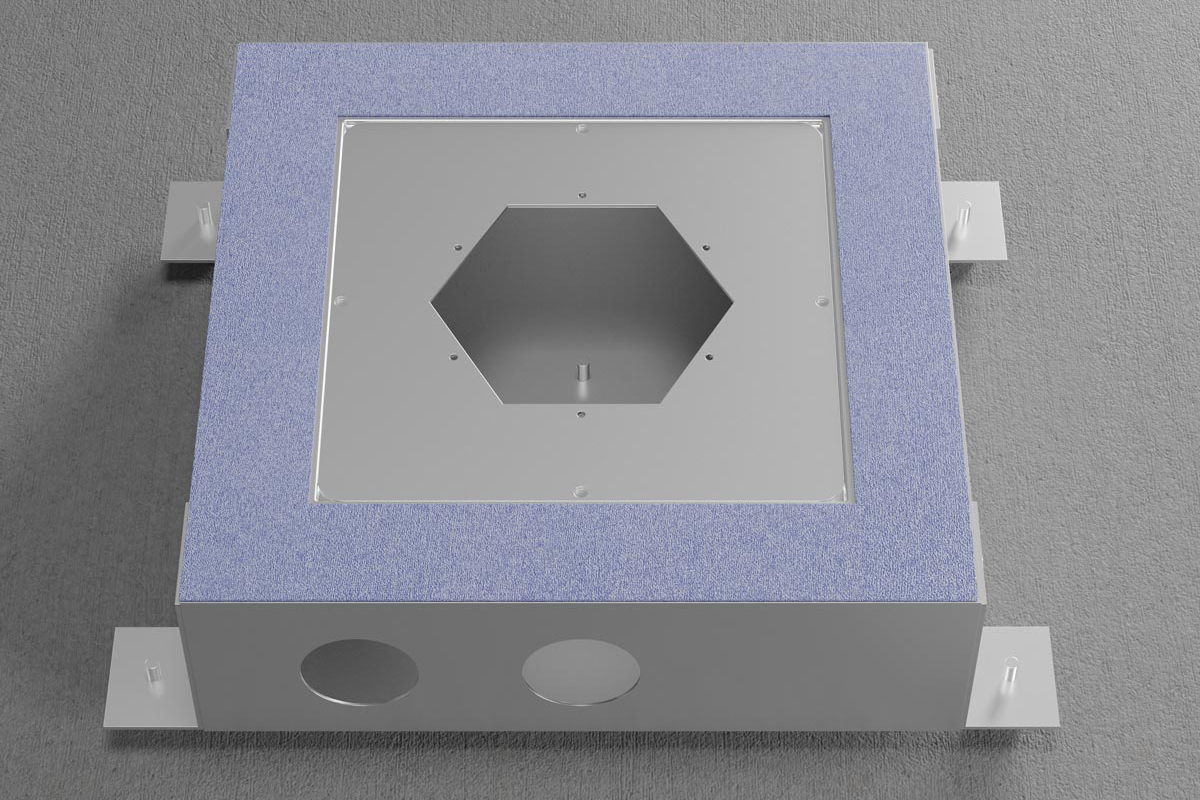

ScandTap Floor Box Bodeneinbau-Box aus Edelstahl für Harmonized Bliss, 280 x 280 mm

Die Scandtap Floor Box ist die Einbaubox aus Edelstahl, mit der der freistehende Standwanneneinlauf der Serie Harmonized dicht im Boden montiert wird. Sie sitzt bündig mit der Abdichtung, die Leitungen kommen seitlich durch die Rohrdurchführung, darüber wird gefliest. Sie wird beim Standwanneneinlauf und bei den Wannenarmaturen Bliss 3 Ce und Bliss 4 Ce gebraucht.

Eigenschaften

• Montagebox für den Einbau im Boden unter dem freistehenden Standwanneneinlauf
• Passend zum Standwanneneinlauf Harmonized und zu den Wannenarmaturen Bliss 3 Ce und Bliss 4 Ce
• Aus Edelstahl
• Für Holzbalkendecke oder Betonboden, Höhe über vier Stellschrauben einstellbar
• Inspektionsdeckel bleibt nach dem Fliesen zugänglich
• Geprüft nach NTVVS 129 und ETAG 022 Annex E, laut Montageanleitung zugelassen mit 27 Abdichtungssystemen, darunter Ardex, Mapei, PCI, Schönox, Sopro und Kerakoll

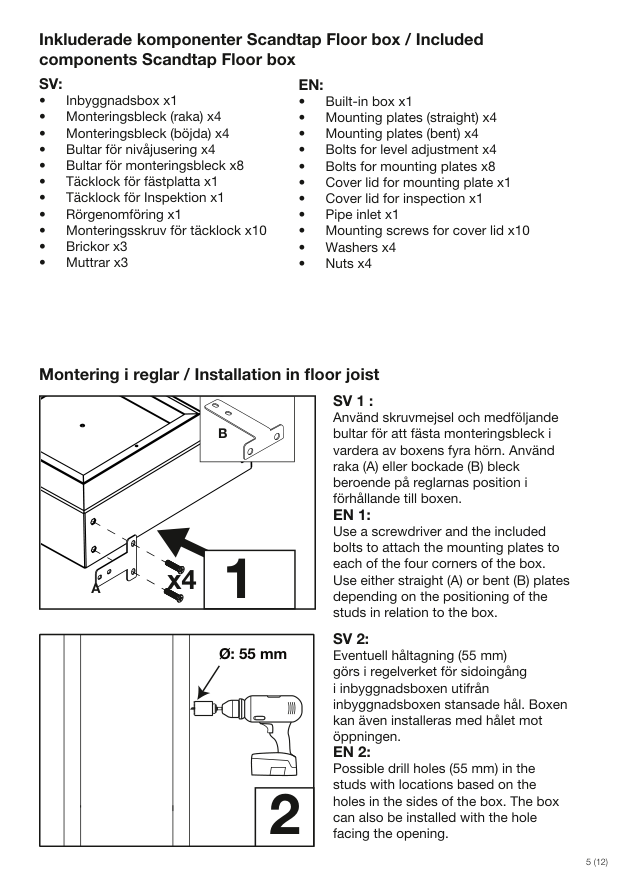

Lieferumfang laut Montageanleitung

• Einbaubox
• 4 gerade und 4 gebogene Montagebleche
• 4 Stellschrauben und 8 Schrauben für die Montagebleche
• Deckel für die Befestigungsplatte und Inspektionsdeckel
• Rohrdurchführung
• 10 Schrauben für die Deckel, Unterlegscheiben und Muttern

Technische Daten

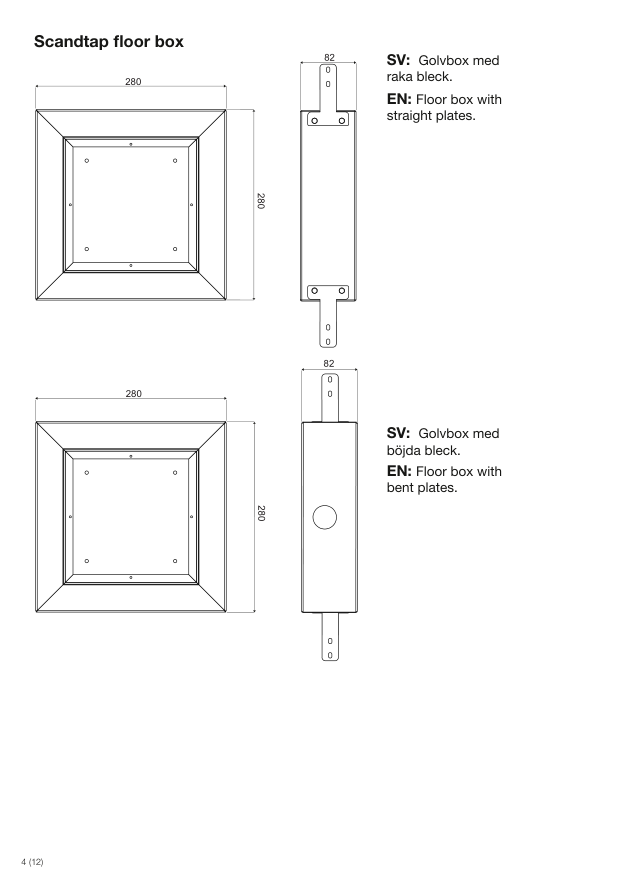

• Außenmaß: 280 x 280 mm
• Höhe: 82 mm
• Aussparung im Betonboden: 500 x 500 mm, mindestens 95 mm tief
• Stellschrauben: bis 30 mm
• Öffnung im Belag für den Inspektionsdeckel: 135 mm
• Seitliche Rohrdurchführung: Ø 55 mm, für Schutzrohr 25 mm (Geberit, LK, Roth, Sanipex, Uponor) oder Uponor 28 mm
• Material: Edelstahl
• Art.Nr.: 21163

Montage

In der Holzbalkendecke wird die Box mit den Montageblechen zwischen die Balken geschraubt, im Betonboden in eine Aussparung gesetzt und mit den Stellschrauben ausgerichtet. Die Oberkante liegt bündig mit der Abdichtung. Danach werden die Befestigungsplatte des Einlaufs montiert, die Leitungen angeschlossen, auf Dichtheit geprüft und die Deckel aufgeschraubt. Das gehört in die Hand eines Installateurs. Die Zulassungen der Box beziehen sich auf die schwedischen Regeln für Nassräume; die Abdichtung in Deutschland richtet sich nach DIN 18534. Die Montageanleitung gibt es auf Schwedisch und Englisch.

Downloads

• Montageanleitung Scandtap Floor Box, Schwedisch und Englisch (PDF)
