Punkthalter GM PICO für Glas und Spiegel, flächenbündig, Abdeckscheibe edelstahlfarben Ø 20 mm, 6 bis 12 mm Glas, Art.Nr. BO5206010

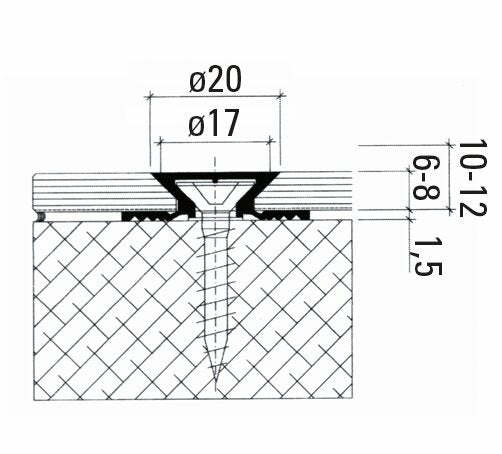

Mit diesem Punkthalter befestigen Sie Spiegel und feste Glasplatten flächenbündig an der Wand. Der Halter sitzt in einer Senkbohrung im Glas. Sichtbar bleibt nur die edelstahlfarbene Abdeckscheibe mit 20 mm Durchmesser, die mit der Glasoberfläche abschließt. Die Schraube liegt verdeckt darunter.

Der Grundkörper aus Kunststoff hat eine weiche Auflagescheibe mit 29 mm Durchmesser. Sie hält das Glas auf Abstand zur Wand, nimmt Spannung auf und verhindert, dass die Scheibe direkt auf dem harten Untergrund aufliegt. Die Abdeckscheibe ist bei allen Ausführungen edelstahlfarben (vernickelt). Die Farbe Schwarz oder Transparent betrifft Grundkörper und Auflagescheibe, die durch klares Glas hindurch zu sehen sind.

Wichtiger Hinweis: Der Punkthalter ist für Spiegel, Rückwände und feste Verglasungen im Innenbereich gedacht. Eine Duschwand oder Duschtür darf er nicht allein tragen. Für Überkopfverglasungen ist er nicht geeignet.

Auf einen Blick

• Flächenbündige Befestigung, sichtbar nur die Abdeckscheibe Ø 20 mm

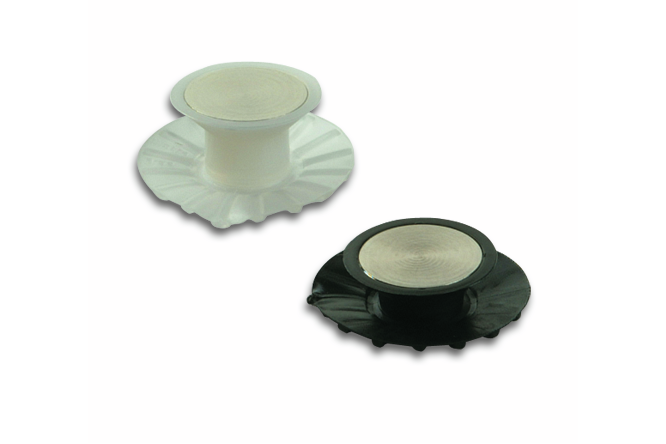

• Abdeckscheibe edelstahlfarben, Grundkörper Schwarz oder Transparent
• Zwei Ausführungen: für 6 bis 8 mm oder für 10 bis 12 mm Glas
• Tragkraft ca. 5 kg je Halter
• Für Senkkopfschrauben 6 mm
• Nur für den Innenbereich, nicht für Überkopfverglasungen
• Preis je Stück

Technische Daten

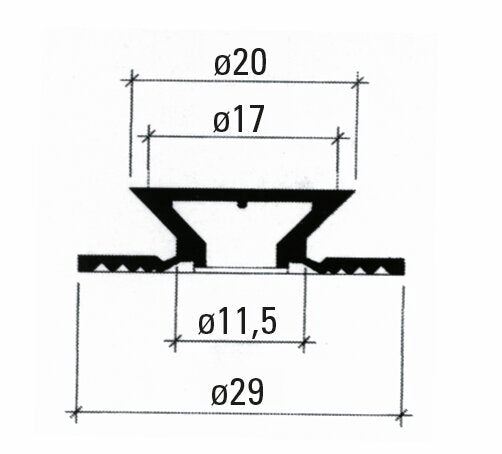

• Abdeckscheibe: Ø 20 mm, edelstahlfarben vernickelt
• Auflagescheibe: Ø 29 mm, weich, Abstand Glas zur Wand ca. 1,5 mm
• Grundkörper: Kunststoff, Schwarz oder Transparent
• Glasdicke: 6 bis 8 mm oder 10 bis 12 mm, je nach Ausführung

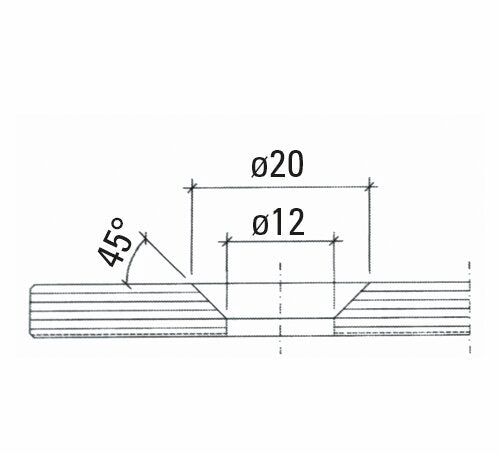

• Bohrung im Glas: Senkbohrung 20/12 mm, Senkung 45°
• Schraube: Senkkopfschraube 6 mm, nicht im Lieferumfang
• Tragkraft: ca. 5 kg je Halter
• Randabstand Bohrungsmitte zur Glaskante: bei Floatglas und Spiegeln mindestens 20 mm, bei ESG mindestens 2 × Glasdicke + 10 mm (bei 8 mm ESG also 26 mm)
• Einsatzbereich: innen
• Lieferumfang: 1 Punkthalter, ohne Schraube und Dübel

Anwendungen

• Spiegel und Spiegelwände
• Wandverkleidungen und Rückwände aus Glas, auch im Bad
• Feste Verglasungen im Sanitärbereich, die nicht als Duschwand dienen
• Regalrückwände und Möbelbau

Hinweis zur Planung und Montage

Wie viele Halter Ihre Platte braucht, legen Sie anhand von Größe und Gewicht selbst fest. Rechnen Sie mit ca. 5 kg je Halter und planen Sie Reserve ein. Zur Orientierung: 1 m² Glas mit 6 mm Dicke wiegt rund 15 kg. Eine Prüfung der Statik oder der Maße übernehmen wir nicht.

Bei ESG müssen alle Bohrungen vor dem Vorspannen gesetzt sein, nachträglich lässt sich gehärtetes Glas nicht mehr bohren. Der Untergrund muss tragfähig sein, Dübel und Schraube wählen Sie passend zur Wand. Ziehen Sie die Schrauben nur so fest an, dass das Glas sicher, aber spannungsfrei sitzt.
