Duschdichtung unten für 5 mm Glas, Rinnenform-Abtropfleiste, kürzbare Lippe, 98,5 cm

Technische Daten

• Profilform: U-Schiene für 5 mm Glas mit Abtropfleiste in Rinnenform und kürzbarer Dichtlippe mit Sollschnittstelle
• Einbaulage: waagrecht an der unteren Glaskante gerader Duschtüren (Bodendichtung), Rinne zur Duschinnenseite
• Glasstärke: nur 5 mm
• Spaltmaß: ca. 15 mm mit langer Lippe, ca. 5 bis 8 mm nach Kürzen
• Länge: 98,5 cm, kürzbar
• Material: transparentes PVC-Dichtungsprofil

Bodendichtung mit Rinnenform-Abtropfleiste und kürzbarer Lippe für 5 mm Glas

Glasduschen mit 5 mm Glas sind seltener als Modelle mit 6 oder 8 mm, sie brauchen aber eine U-Schiene, die genau auf 5 mm passt. Diese Dichtung ist die 5-mm-Ausführung unserer Bodendichtung mit Rinnenform für 6 und 8 mm Glas: Abtropfleiste in Rinnenform plus kürzbare Dichtlippe, zwei Spaltmaß-Bereiche mit einer Dichtung.

Zwei Spaltmaße in einer Dichtung

Im Lieferzustand deckt die lange Dichtlippe ein Spaltmaß von ca. 15 mm ab. An der Lippe sitzt eine gut sichtbare Sollschnittstelle (Knickstelle). Schneiden Sie die Lippe dort mit dem Cuttermesser ab, erhalten Sie eine kurze Lippe für Spaltmaße von ca. 5 bis 8 mm. Sie entscheiden also erst bei der Montage, welche Lippe Sie brauchen.

Die Rinnenform: auffangen statt ableiten

Oben an der U-Schiene sitzt die Abtropfleiste in Rinnenform. Anders als ein flacher Wasserabweiser fängt die Rinne das an der Glasfläche herunterlaufende Wasser auf und leitet es nach innen in den Duschbereich. Zusammen mit einem Schwallprofil am Boden gleitet die Rinne beim Öffnen der Tür über das Profil, ohne hängen zu bleiben. So ergibt sich ein wirksames Spaltmaß von ca. 22 mm.

Spaltmaße

• Mit langer Lippe (ungekürzt): ca. 15 mm
• Nach Kürzen an der Sollschnittstelle: ca. 5 bis 8 mm
• Mit Schwallprofil (ungekürzt): ca. 22 mm

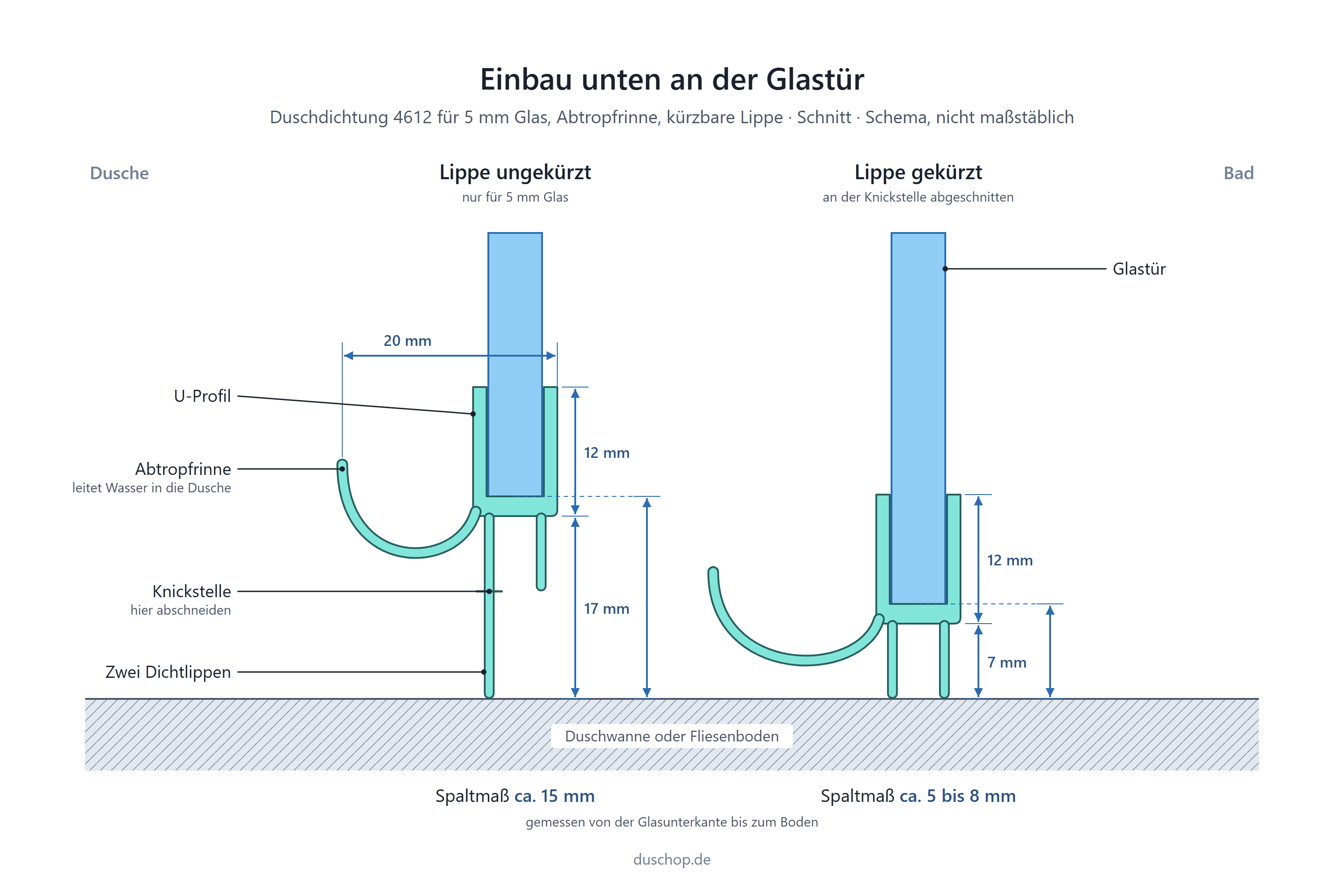

Einbau

Messen Sie den Abstand zwischen Glasunterkante und Oberkante von Duschwanne oder Fliesenboden. Bei ca. 15 mm verwenden Sie die Dichtung im Lieferzustand. Bei ca. 5 bis 8 mm schneiden Sie die lange Lippe an der Knickstelle ab, die Knickstelle führt dabei den Schnitt.

Schieben Sie die Dichtung auf die untere Glaskante. Die Rinne zeigt zur Duschinnenseite. Bei Bedarf in der Länge zuschneiden.

Hinweis zu Länge und Glasdicke

Diese Dichtung gibt es nur in 98,5 cm Länge. Bei Duschtüren, die breiter als 98,5 cm sind, brauchen Sie zwei Stück. Sie ist ausschließlich für 5 mm Glas gebaut und passt nicht auf 4, 6 oder 8 mm Glas. Messen Sie die Glasdicke vor der Bestellung, am sichersten mit einem Messschieber.

Für 6 oder 8 mm Glas gibt es dieselbe Konstruktion als Bodendichtung mit Rinnenform für 6/8 mm.

Weitere Bodendichtungen für 5 mm Glas

Für feste Spaltmaße von 10 bis 13 mm gibt es die Schleiflippendichtung Art.Nr. 424. Für gebogene Viertelkreisduschen mit 4 bis 6 mm Glas finden Sie passende Profile unter gebogene Duschtürdichtungen, zum Beispiel diese gebogene Dichtung für 5 und 6 mm Glas.

Passende Produkte

Ein Schwallprofil am Boden ergänzt diese Dichtung, die Rinne gleitet sauber darüber. Zum Aufschieben hilft das farblose Silikonspray, zum Kürzen eine Metallbügelsäge zusammen mit dem Universal-Cutter mit 18 mm Abbrechklinge. Zur Pflege passt der Duschglas-Reiniger DuschBlitz 2000.
