Duschbeschlag-Serie Santos, Pendeltürbänder und Winkelverbinder, Messing verchromt, 8 bis 10 mm Glas, Restposten, Art.Nr. BO5218

Restposten, nur solange Vorrat reicht. Pendeltürbänder und Winkelverbinder der Serie Santos aus Messing, verchromt glänzend. Die Bänder tragen Pendeltüren, die nach innen und außen öffnen, der Winkelverbinder verbindet zwei feststehende Scheiben über Eck. Alle Schrauben liegen verdeckt unter aufgeclipsten Abdeckkappen, die sich zum Nachjustieren ohne Beschädigung abnehmen lassen.

Die drei Ausführungen

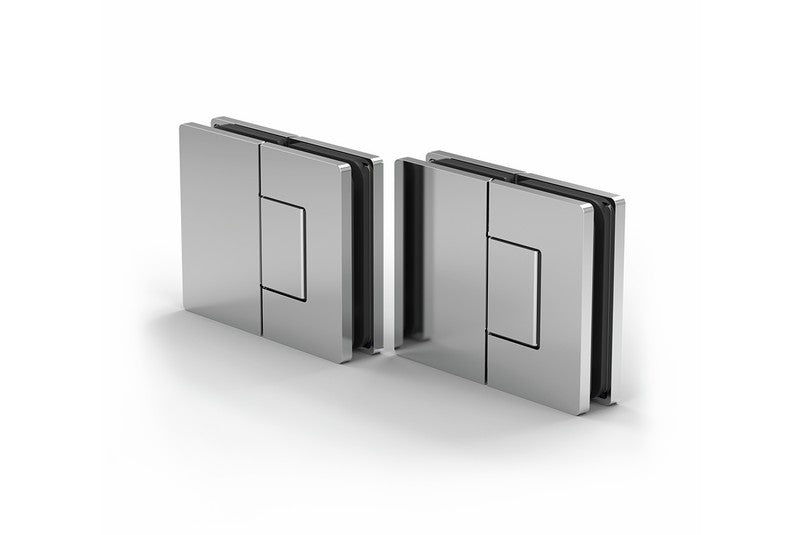

• Pendeltürband Glas-Glas 180°: Tür an ein feststehendes Seitenteil in einer Flucht

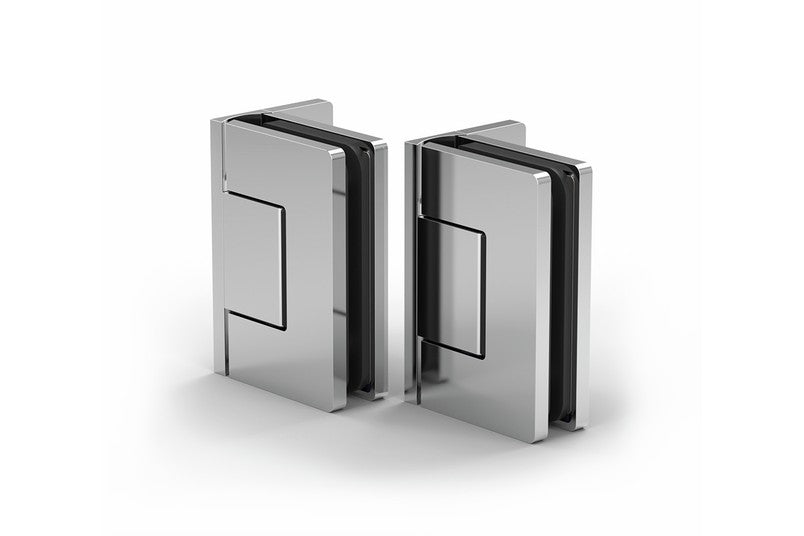

• Pendeltürband Glas-Wand 90°: Tür direkt an die Wand, für Nischen- und Eckduschen, Wandbefestigung verdeckt

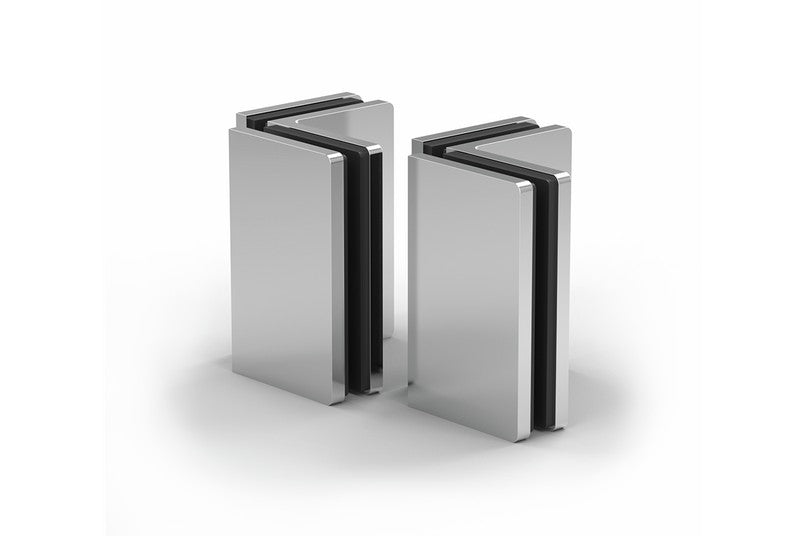

• Winkelverbinder Glas-Glas 90°: zwei feststehende Scheiben über Eck, zum Beispiel bei einer U-Dusche

Alle drei Ausführungen werden als Paar geliefert, der Preis gilt je Paar.

Technische Daten Pendeltürbänder

• Material: Messing, verchromt glänzend
• Glasstärke: 8 bis 10 mm ESG
• Türgewicht: bis 50 kg je Bandpaar
• Türgröße: bis 1.000 mm Breite und 2.000 mm Höhe
• Öffnungswinkel: 90° nach innen und außen
• Rückholzone: ca. ± 15°, darin zieht das Band die Tür in die Mittelstellung zurück
• Nulllage: stufenlos einstellbar
• Abmessung Band 180°: 116 x 90 mm
• Abmessung Band Glas-Wand: 64 x 90 mm, Wandplatte 51 mm
• Lieferumfang: 1 Paar (zwei Bänder), das reicht für eine Pendeltür

Technische Daten Winkelverbinder

• Material: Messing, verchromt glänzend
• Glasstärke: 8 bis 10 mm ESG
• Abmessung: Schenkel je 56 mm, Höhe 90 mm
• Fuge zwischen den Scheiben: 2 mm
• Lieferumfang: 1 Paar (zwei Winkelverbinder)

Glasbearbeitung

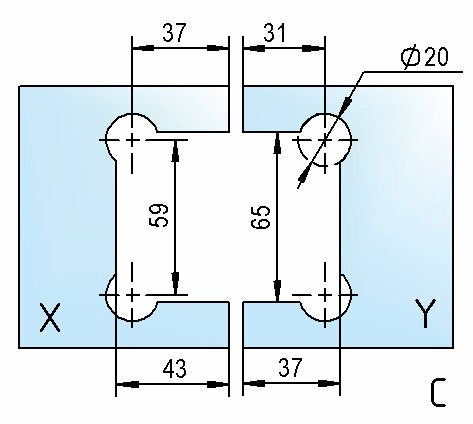

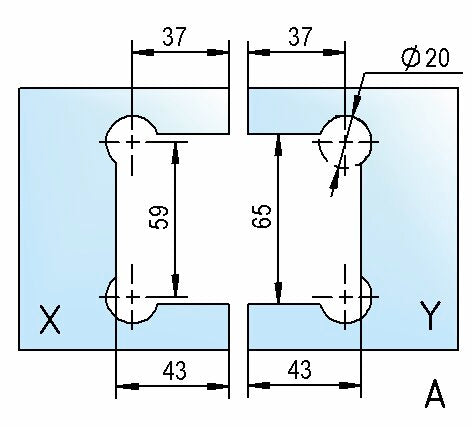

• Pendeltürband Glas-Glas 180°: in beiden Scheiben ein Randausschnitt mit zwei Rundungen Ø 20 mm, Mittenabstand der Rundungen 59 bzw. 65 mm. Die Ausschnitttiefe liegt je nach Fuge (2 mm ohne Dichtung, 8 oder 10 mm mit Dichtung) zwischen 29 und 43 mm.

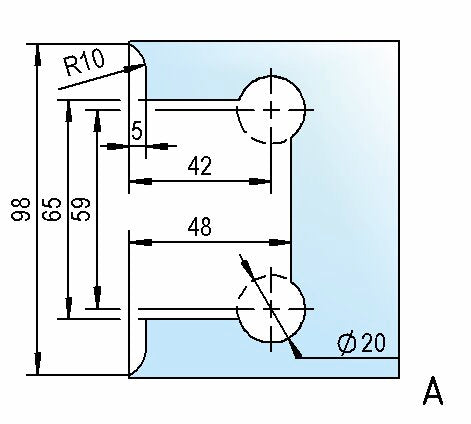

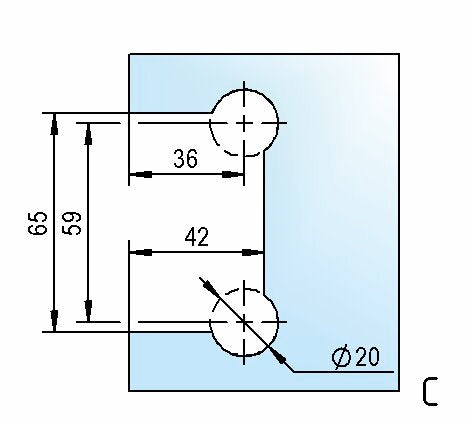

• Pendeltürband Glas-Wand 90°: in der Tür ein Randausschnitt mit zwei Rundungen Ø 20 mm, Mittenabstand 59 mm, Ausschnitttiefe je nach Fuge zwischen 34 und 48 mm. Bei 2 mm Fuge ohne Dichtung kommt an der Wandkante eine Ausklinkung 98 x 5 mm mit Radius 10 mm hinzu.

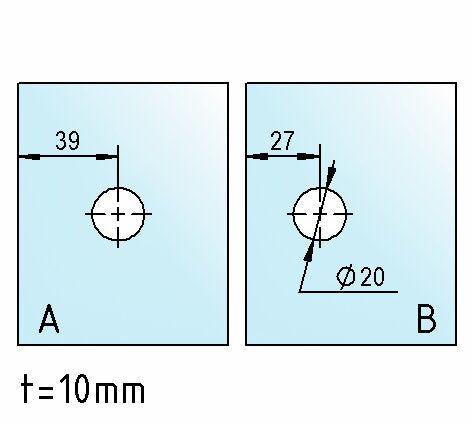

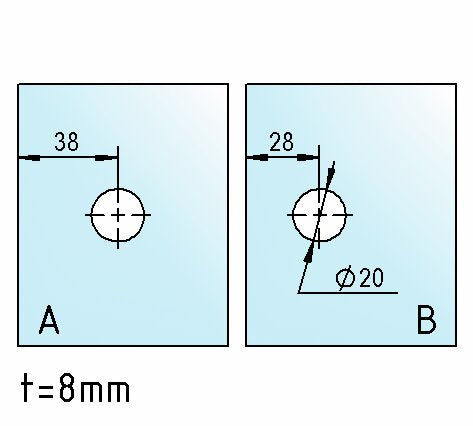

• Winkelverbinder Glas-Glas 90°: je Scheibe eine Bohrung Ø 20 mm. Bei 8 mm Glas liegt die Bohrungsmitte 38 mm (durchlaufende Scheibe) bzw. 28 mm (anstoßende Scheibe) von der Kante, bei 10 mm Glas 39 bzw. 27 mm.

Die bemaßten Zeichnungen für jede Ausführung finden Sie in der Bildergalerie. ESG lässt sich nach dem Härten nicht mehr bearbeiten, Ausschnitte und Bohrungen müssen deshalb bei der Glasbestellung feststehen. Da es sich um Lagerware handelt, kann die Ausführung im Detail vom aktuellen Datenblatt abweichen. Fragen Sie im Zweifel vor der Glasbestellung bei uns nach.

Wenn Sie die Glasbearbeitung nicht selbst bemaßen möchten, erstellen wir Ihnen eine Glasplan-Zeichnung als Service. Die Verantwortung für die Maße bleibt bei Ihnen.
