Gebogene Duschdichtung für Viertelkreis mit 2 Türen, 4 und 5 mm Glas, kurze Abtropfleiste, Paar

Technische Daten

• Glasstärken: 4 und 5 mm
• Länge pro Dichtung: ca. 430 mm
• Einbauposition: waagrecht, untere Glaskante (Bodendichtung, gebogen)
• Lieferumfang: 1 Paar (2 Stück)
• Türtyp: ausschließlich zweiflügelige Viertelkreisduschen
• Material: transparentes PVC-Dichtungsprofil

Das Paar ist nur für zweiflügelige Türen gedacht.

Gebogene Bodendichtung für 2-flügelige Viertelkreisduschen – speziell für 4 und 5 mm Glas

Viertelkreisduschen mit zwei Schiebetüren und dünnem 4 oder 5 mm Glas sind eine besondere Herausforderung bei der Abdichtung: Die Rundung erfordert gebogene Dichtungen, die zweiflügelige Konstruktion verlangt zwei separate Dichtungshälften, und das dünne Glas braucht eine U-Schiene, die auf 4–5 mm Glasdicke zugeschnitten ist. Diese Dichtung erfüllt alle drei Anforderungen in einem paarweise gelieferten Produkt.

Warum paarweise – und warum nicht für einflügelige Türen?

Bei einer zweiflügeligen Viertelkreisdusche treffen sich die beiden Türhälften in der Mitte der Rundung. Jede Türhälfte braucht ihre eigene gebogene Bodendichtung, die von der Mitte bis zum jeweiligen Wandanschluss reicht. Die Dichtung wird deshalb als Paar (2 Stück) geliefert – eine Dichtungshälfte für die linke, eine für die rechte Türhälfte.

Bei einflügeligen Viertelkreisduschen (mit einer feststehenden Seitenscheibe und einer einzelnen gebogenen Tür) ist dieses Paar nicht geeignet, weil die Dichtung für die Mittelposition der Zweiflügelkonstruktion geformt ist. Für einflügelige Situationen mit 5 mm Glas empfehlen wir die gebogene Dichtung für 5 und 6 mm Glas, die sowohl für ein- als auch für zweiflügelige Türen verwendbar ist.

Sehr kurze Abtropfleiste – platzsparend am Boden

Die Dichtung hat eine bewusst kurz gehaltene Abtropfleiste. Bei Viertelkreisduschen mit dünnem Glas ist der Bodenabstand oft sehr gering, und eine lange Dichtlippe würde auf der Duschwanne aufstehen und die Türbewegung blockieren. Die kurze Abtropfleiste dichtet den schmalen Spalt von ca. 5 mm zuverlässig ab, ohne die Funktion der Schiebetür zu beeinträchtigen.

Spaltmaße

• 4 und 5 mm Glas: ca. 5 mm Spaltmaß
• Mit Schwallprofil: ca. 3 mm Glasabzugsmaß + Schwallprofil

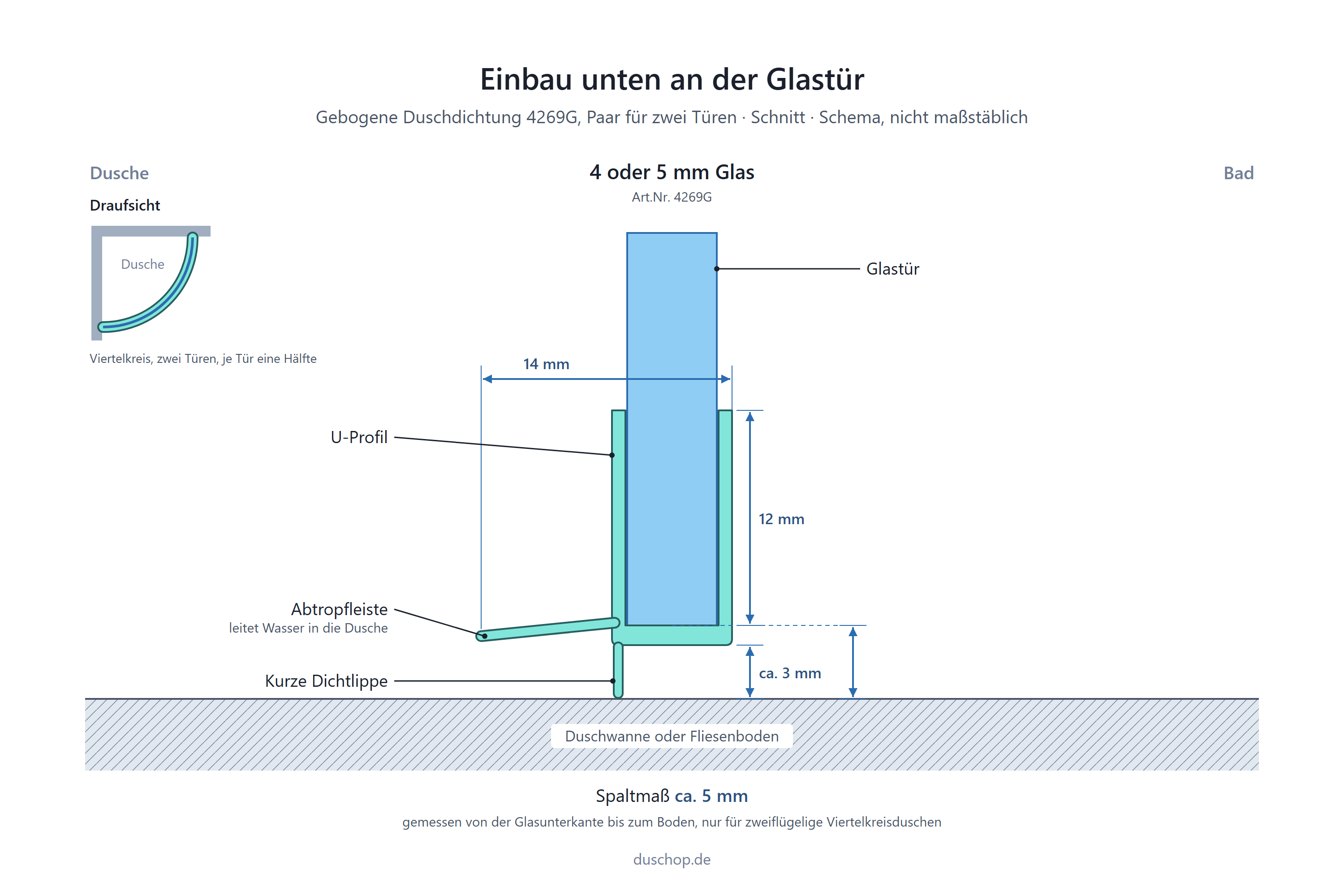

Einbau

Schieben Sie jeweils eine Dichtung auf die untere Glaskante jeder Türhälfte auf. Die sehr kurze Abtropfleiste zeigt dabei zur Duschinnenseite. Prüfen Sie nach der Montage, ob beide Türhälften frei in ihrer Führungsschiene gleiten und die Dichtungen nicht auf der Duschwanne schleifen.

Die Dichtung ist auch in Verbindung mit einem Schwallprofil einsetzbar. Das Schwallprofil wird auf der Duschwanne montiert und bildet zusammen mit der Dichtung ein System für erhöhte Dichtigkeit. In diesem Fall reduziert sich das benötigte Glasabzugsmaß (Abstand zwischen Glasunterkante und Oberkante Schwallprofil) auf ca. 3 mm.

Welche gebogene Dichtung ist die richtige?

Für Viertelkreisduschen mit dünnem Glas gibt es zwei gebogene Bodendichtungen:

Diese Dichtung ist ausschließlich für zweiflügelige Türen mit 4 oder 5 mm Glas. Sie wird als Paar geliefert (2 Stück à ca. 430 mm), wobei jede Dichtungshälfte eine Türhälfte abdeckt. Spaltmaß ca. 5 mm.

Die gebogene Dichtung für 5 und 6 mm Glas ist die universellere Variante: Sie eignet sich sowohl für einflügelige als auch für zweiflügelige Türen. Glasdicke 5 oder 6 mm. Spaltmaß ohne Schwallprofil 6–9 mm, mit Schwallprofil 10–14 mm. Gesamtlänge ca. 860 mm.

Montage: Setzen Sie die Dichtung an einem Ende ein kurzes Stück auf die Glaskante und drücken Sie sie dann Stück für Stück von unten nach oben auf das Glas, am besten mit einem flachen Keil. Schieben Sie sie nicht der ganzen Länge nach seitlich auf, dabei wird die Reibung so groß, dass die U-Schiene einreißen kann. Etwas Spülmittel auf der Glaskante verringert die Reibung.

Passende Produkte

Für einflügelige Viertelkreisduschen mit 5 mm Glas ist die gebogene Dichtung für 5 und 6 mm Glas die richtige Wahl. Für gerade Duschtüren mit 4 oder 5 mm Glas gibt es die gerade Duschdichtung mit kurzer Abtropfleiste. Für Viertelkreisduschen mit 6 oder 8 mm Glas finden Sie eine umfangreiche Auswahl gebogener Bodendichtungen unter Art.Nr. 5102.550, 5141.550, 5101.550, 009A2.550 und 011B2.550 – abgestuft nach Spaltmaß. Für die senkrechte Abdichtung Ihrer Viertelkreisdusche benötigen Sie zusätzlich passende Magnetdichtungen oder Lippendichtungen. Für Drehduschen mit gebogenem Glas ist das Duschtür-Dichtungs-Set 5051601G die Komplettlösung. Glasreiniger und Nano-Beschichtungsmittel finden Sie ebenfalls in unserem Sortiment.
