Gebogene Duschdichtung 5102.550 – Schleiflippe Viertelkreis, 11–14 mm

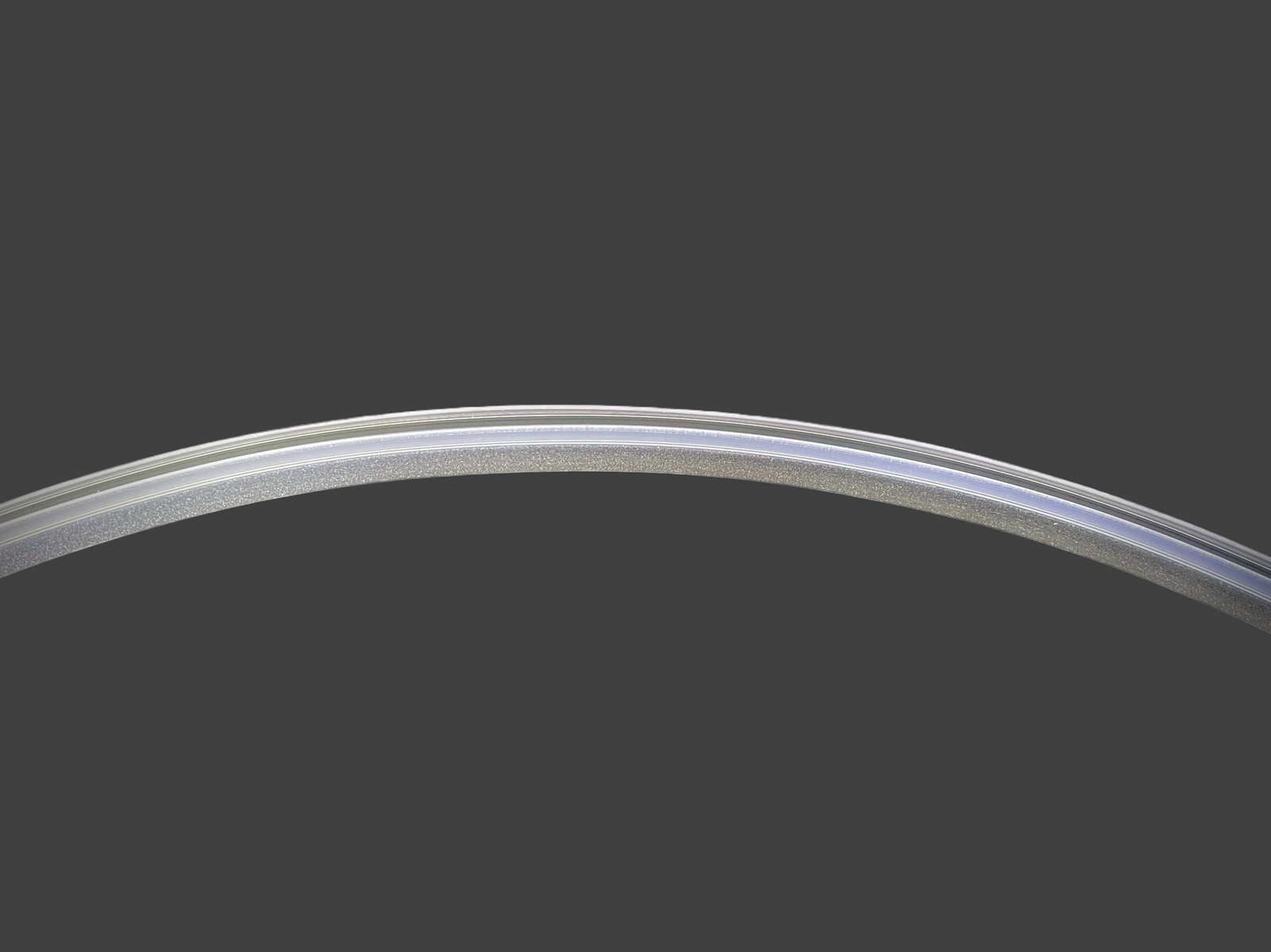

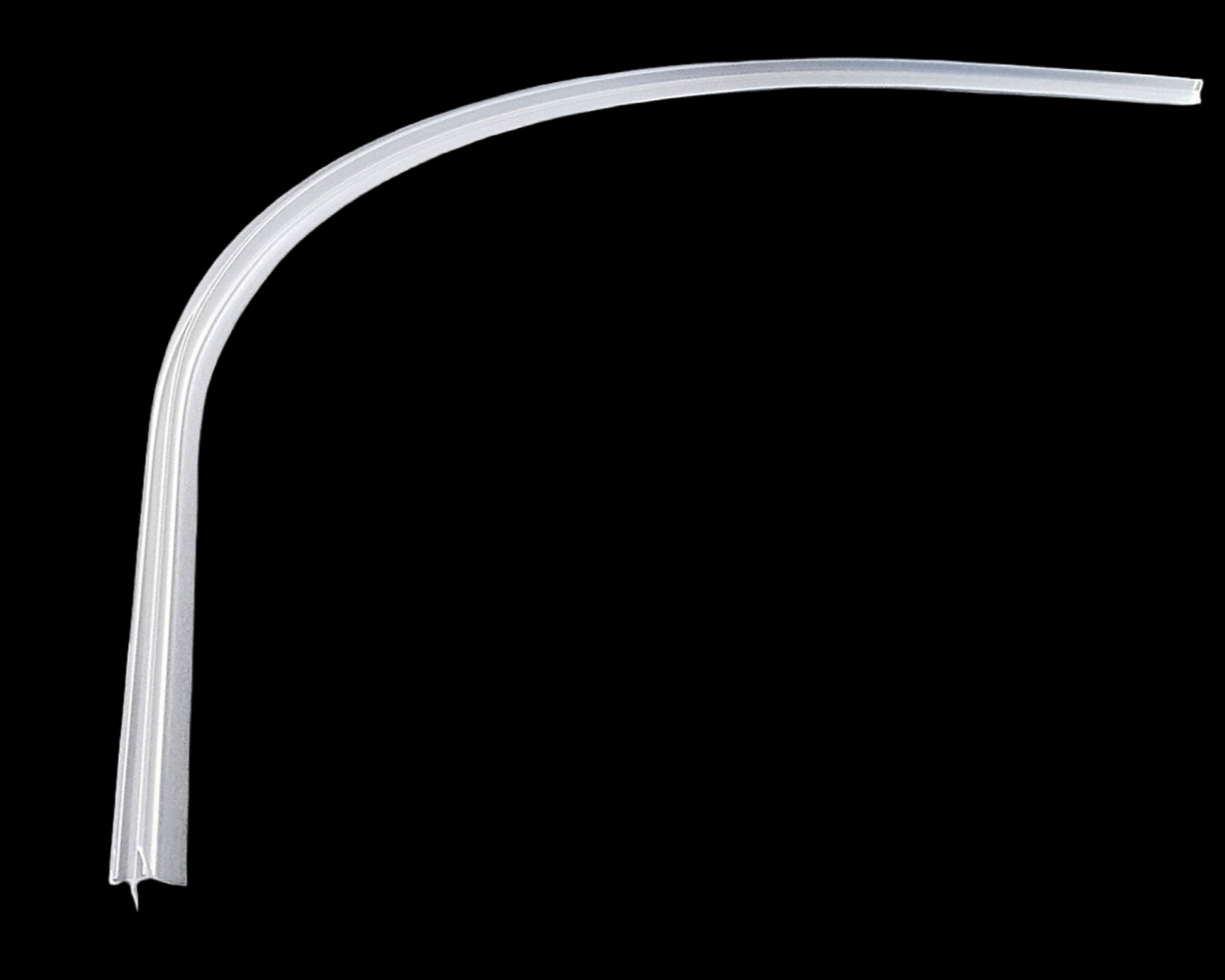

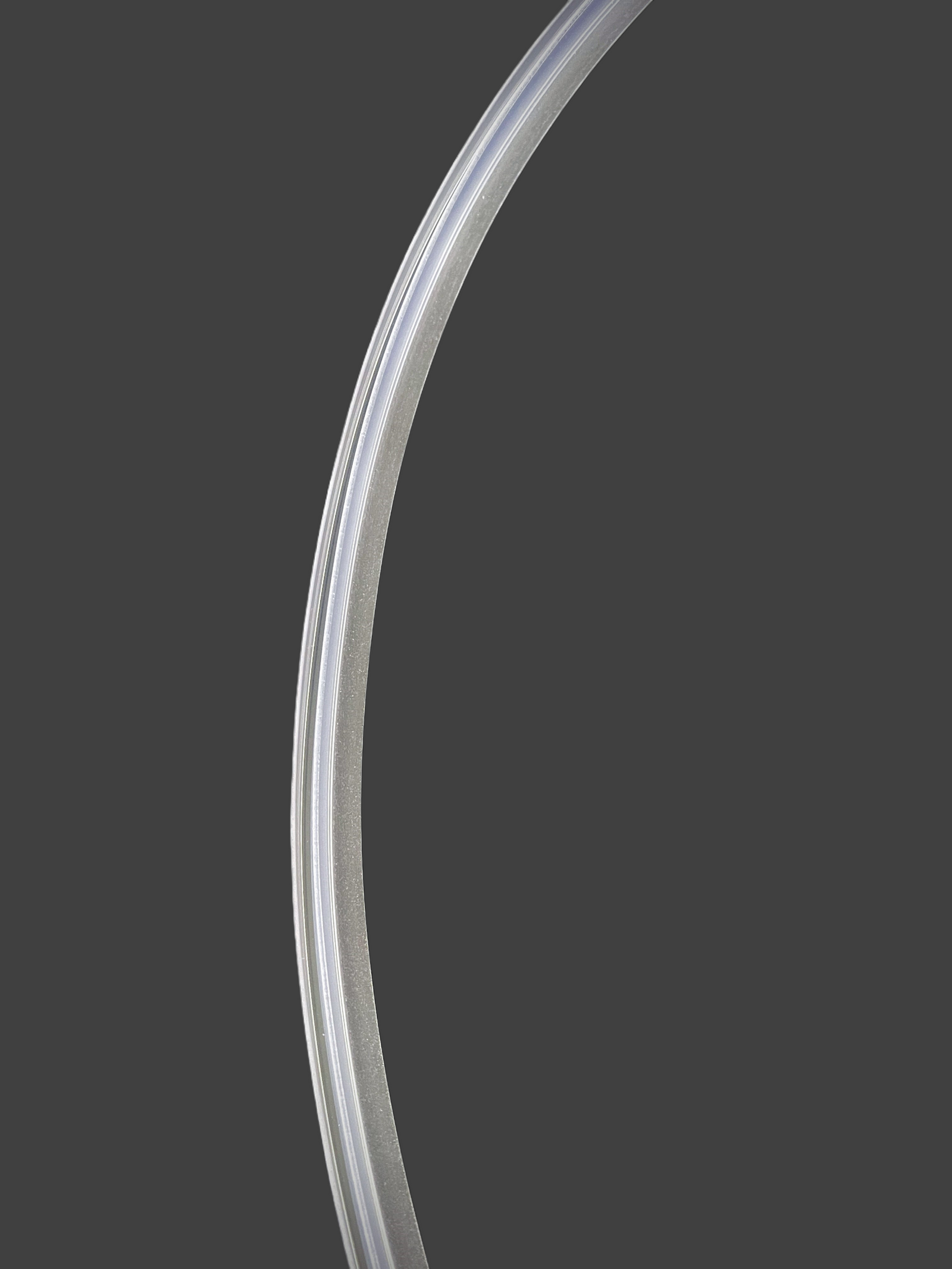

Gebogene Duschdichtung für Viertelkreis- und Halbkreisduschen – die 5102 in rund

Gerade Dichtungen passen nicht auf gebogene Duschtüren. Wenn Ihre Dusche eine Viertelkreis- oder Halbkreisform hat, benötigen Sie eine speziell vorgebogene Dichtung, die dem Radius Ihrer Glastür folgt. Die Art.Nr. 5102.550 ist die gebogene Version der bewährten Schleiflippendichtung 5102 und dichtet den Spalt zwischen gebogener Glastür und Duschwanne oder Fliesenboden zuverlässig ab.

Schleiflippe und Abtropfleiste – bewährtes Prinzip in rund

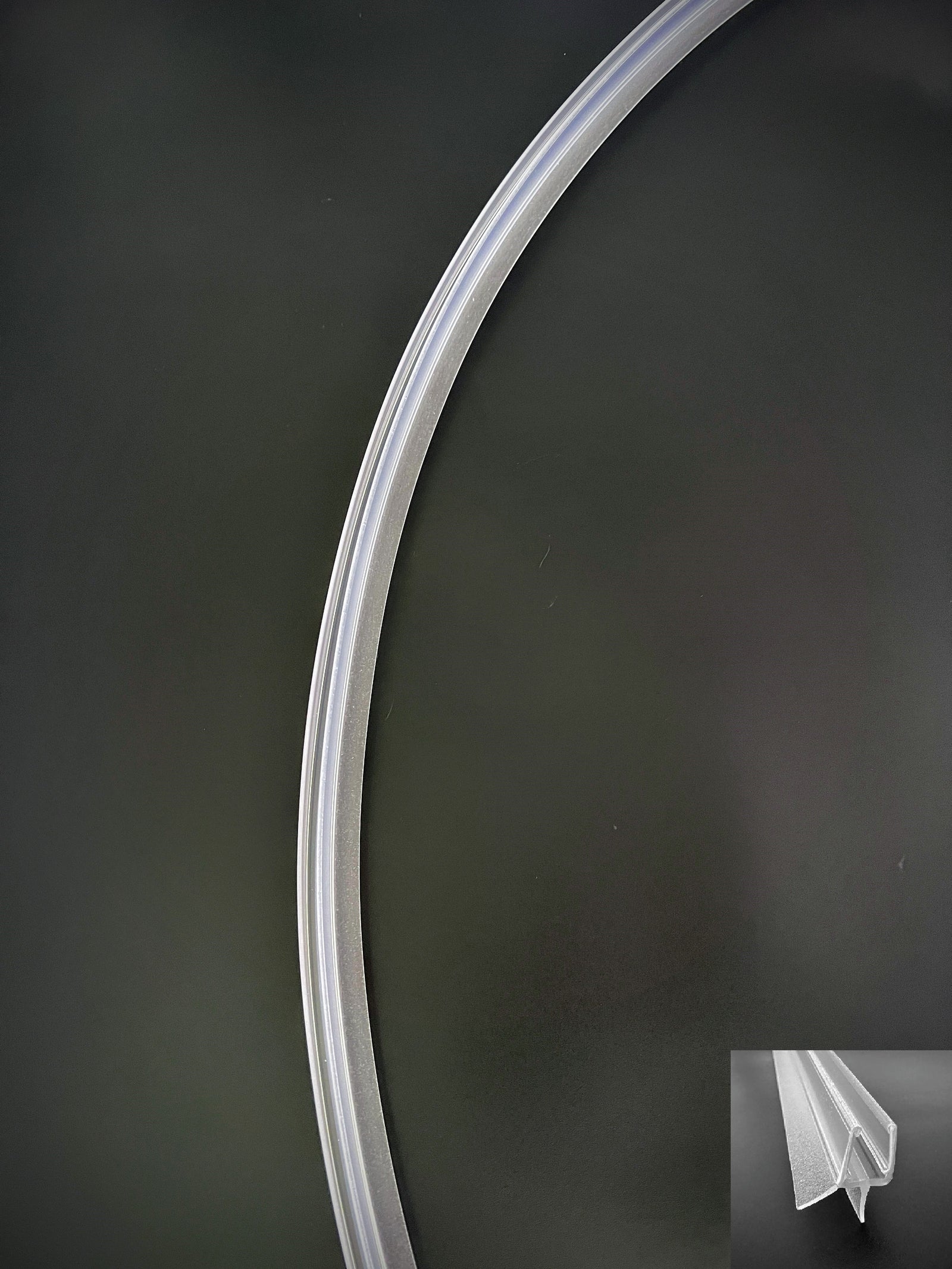

Das Dichtungsprinzip entspricht exakt der geraden Art.Nr. 5102: Eine weiche Schleiflippe dichtet senkrecht nach unten zum Boden ab, während eine schräg stehende Abtropfleiste an der Innenecke das an der Glasscheibe herunterlaufende Wasser zurück in die Dusche leitet. Dieser doppelte Schutz hat sich bei der geraden 5102 als Standard-Dichtung bei Kristhal Glasduschen bewährt.

Auch in Kombination mit einem Schwallprofil funktioniert die 5102.550 einwandfrei. Die Überlappung der Dichtlippe zum Schwallprofil sollte dabei ca. 2–3 mm betragen.

Wie viele Dichtungen brauche ich?

Das hängt von der Bauart Ihrer Dusche ab:

Bei Duschen mit feststehenden Seitenscheiben (breiter als ca. 200 mm), an denen die Türen befestigt sind, reicht ein Stück für die gesamte 90°-Biegung. Die Dichtung wird passend zugeschnitten und auf beide Türflügel aufgeteilt (bei 2-flügeligen Türen) oder als Ganzes auf eine einflügelige Tür aufgeschoben.

Bei wandhängenden Türen ohne feststehende Glasteile oder bei Seitenscheiben kleiner als 200 mm werden zwei Stück benötigt. Auch für Halbkreisduschen brauchen Sie zwei Dichtungen.

Technische Daten

• Einbauposition: waagrecht, untere Glaskante (Bodendichtung), gebogen
• Glasstärken: 6 und 8 mm (universal)
• Radius: 500–550 mm (auch bei 500er Radius einsetzbar)
• Gerader Ansatz beidseitig: ca. 200 mm
• Gesamtlänge einer Dichtung: ca. 1.260 mm
• Material: transparentes, flexibles PVC-Dichtungsprofil
• Herstellung: Made in Germany
• Artikelnummer: 5102.550

Spaltmaße nach Glasdicke

• 6 mm Glas: ca. 12 mm Spaltmaß
• 8 mm Glas: ca. 13 mm Spaltmaß

Einbau

Die Dichtung wird auf die untere gebogene Glaskante der Duschtür aufgeschoben. Die Abtropfleiste zeigt dabei zur Duschinnenseite. Durch Aufbiegen der Dichtung kann sie auch an geraden Schenkeln montiert werden, die länger als 200 mm sind.

Sollte der Radius Ihrer Dusche nicht exakt bekannt sein: Die 5102.550 ist für Radien von 500 bis 550 mm ausgelegt. Bei den meisten Standard-Viertelkreisduschen liegt der Radius in diesem Bereich. Im Zweifelsfall messen Sie den Abstand zwischen den beiden Wänden, an denen die Dusche montiert ist – bei einem 90°-Viertelkreis entspricht dieser Abstand in etwa dem Radius.

Welche gebogene Dichtung für welchen Spalt?

Kristhal bietet mehrere gebogene Bodendichtungen für Viertelkreis- und Halbkreisduschen:

Die 5102.550 mit Schleiflippe und Abtropfleiste deckt Spaltmaße von ca. 12–13 mm ab und entspricht der geraden Standard-Dichtung 5102.

Die Art.Nr. 5141.550 hat statt der Schleiflippe einen quetschbaren Schlauch und eignet sich für Spaltmaße von ca. 13–15 mm.

Die Art.Nr. 5101.550 hat eine verstärkte Dichtlippe (Knubbel-Leiste) für Spaltmaße von ca. 15–16 mm.

Für die gerade Art.Nr. 5102 als Ersatzdichtung an geraden Duschtüren finden Sie die entsprechende Variante ebenfalls in unserem Sortiment.

Passende Produkte

Für die senkrechte Abdichtung Ihrer Viertelkreisdusche benötigen Sie zusätzlich eine passende Magnetdichtung oder Ballondichtung. Bei Fünfeckduschen mit 135°-Biegung finden Sie spezielle Dichtungen unter Art.Nr. 5102.135. Glasreiniger und Nano-Beschichtungsmittel finden Sie ebenfalls in unserem Sortiment.
