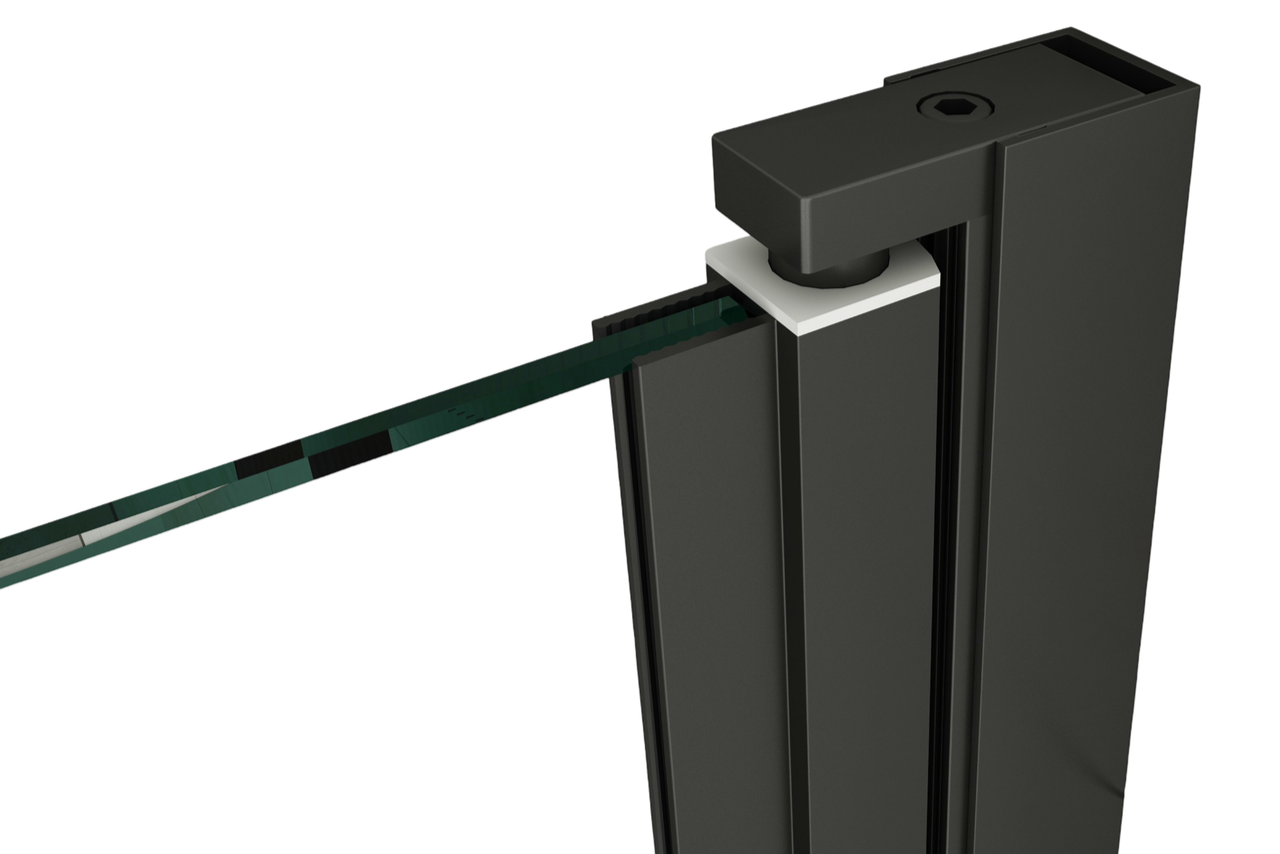

Drehbares Wandprofil Emily Hebe-Senk 41.0901 – für 6 mm ESG, 180° Pendeltür, in 4 Oberflächen

Drehbares Duschtür-Wandprofil Typ Emily – Hebe-Senkmechanik für rahmenlose Pendeltüren aus 6 mm ESG

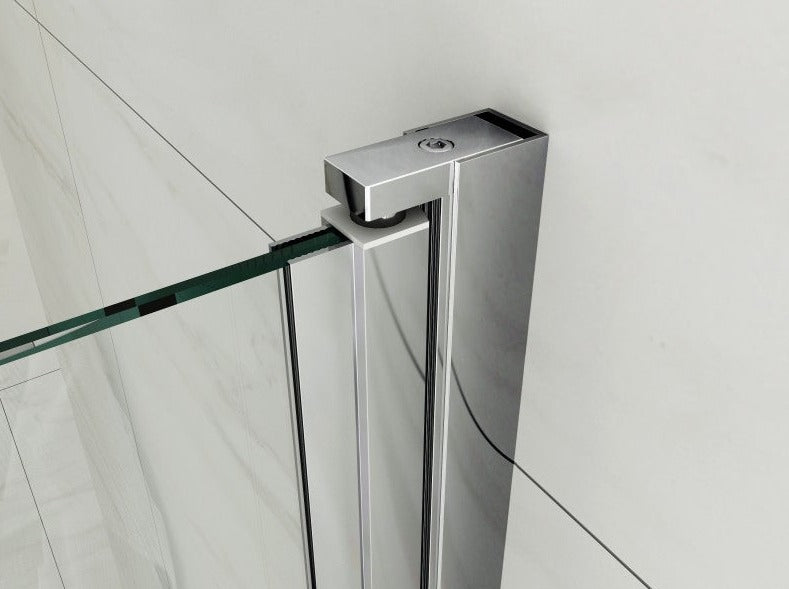

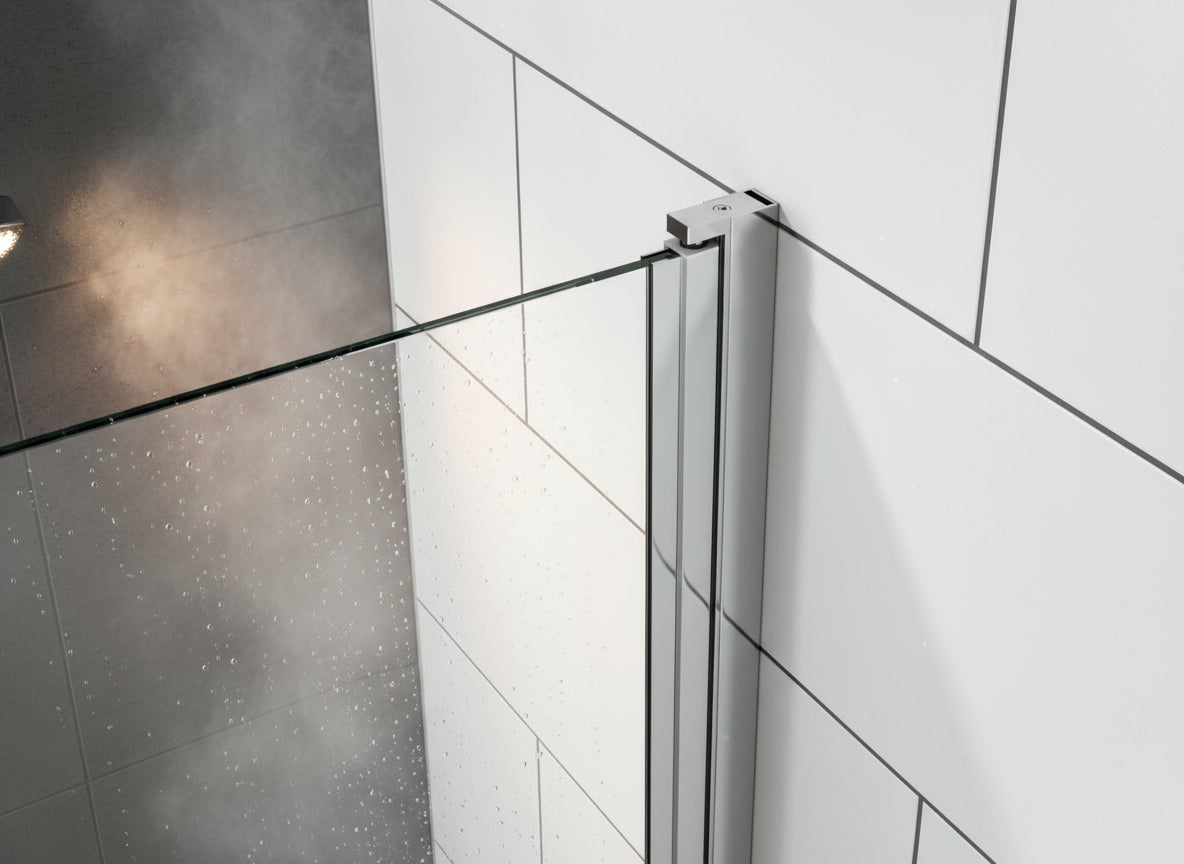

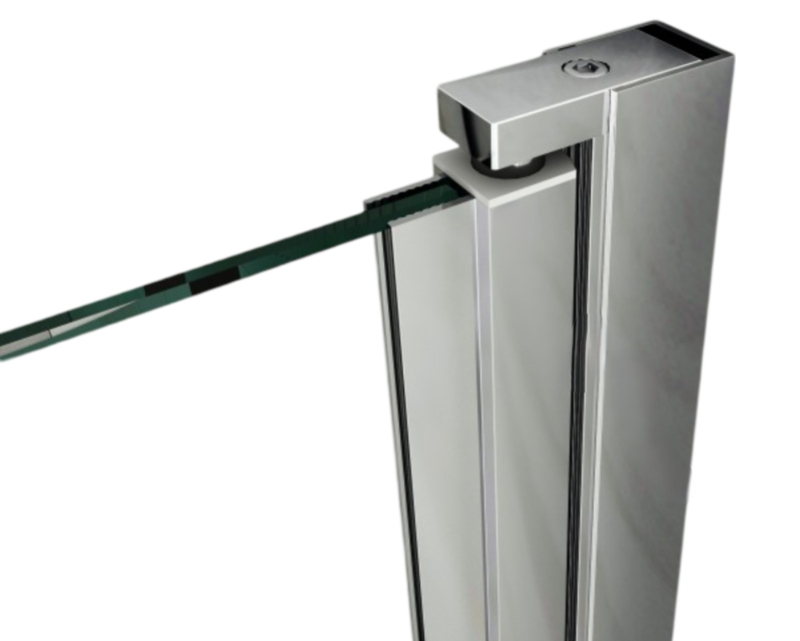

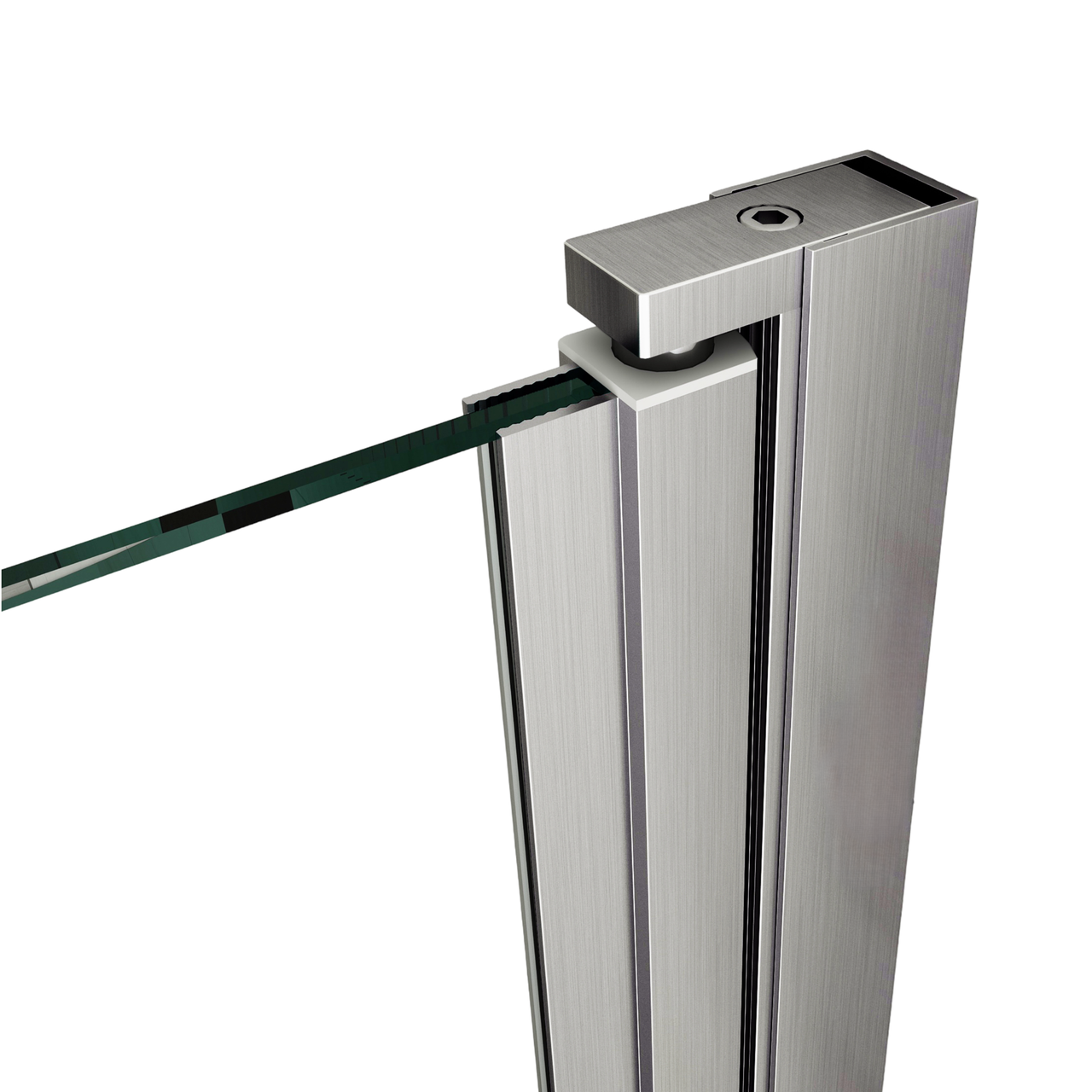

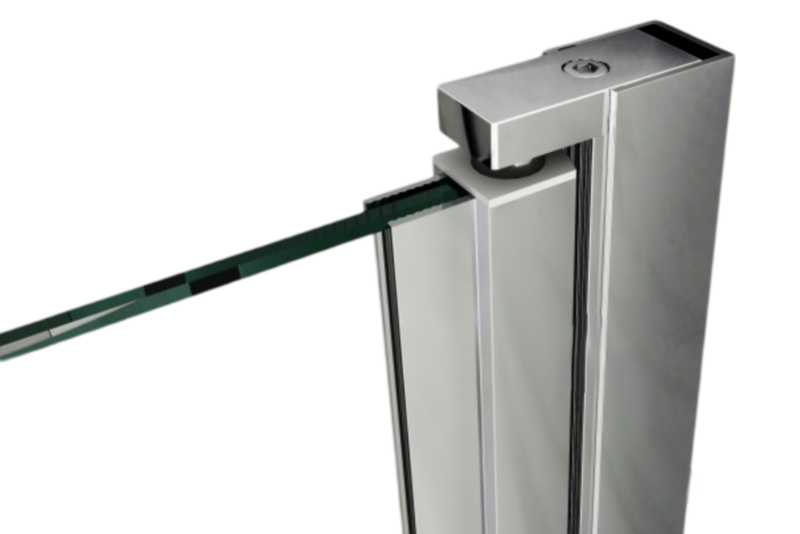

Wer eine rahmenlose Glasdusche selbst bauen möchte, braucht ein Scharniersystem, das die Glastür zuverlässig an der Wand hält und gleichzeitig das Öffnen nach innen und außen ermöglicht. Das Wandprofil Typ Emily ist ein solches Komplett-System: Ein schlankes Aluminiumprofil, das an der Wand verschraubt wird und in dem die 6 mm ESG-Glasscheibe eingeklebt und drehbar gelagert wird. Die eingebaute Hebe-Senkmechanik hebt die Tür beim Öffnen um ca. 4 mm an und senkt sie beim Schließen wieder ab – so schleift die Bodendichtung nicht über Duschwanne oder Fliesen, und die Tür schließt leise und sauber.

Vorteile und Eigenschaften

• Hebe-Senkmechanik ± 4 mm: die Tür hebt sich beim Öffnen, senkt sich beim Schließen – die Bodendichtung schleift nicht.
• Beidseitige Feststellung bei 90°: die Tür rastet sowohl bei 90° nach innen als auch bei 90° nach außen ein.
• Variables Profil mit Wandausgleich ± 8 mm: auch an leicht schiefen oder welligen Wänden lotrecht montierbar.
• Für 6 mm ESG-Sicherheitsglas: abgestimmt auf Standard-Duschglas in dieser Stärke.
• 180° Pendeltür: 90° nach innen + 90° nach außen für maximale Bewegungsfreiheit.

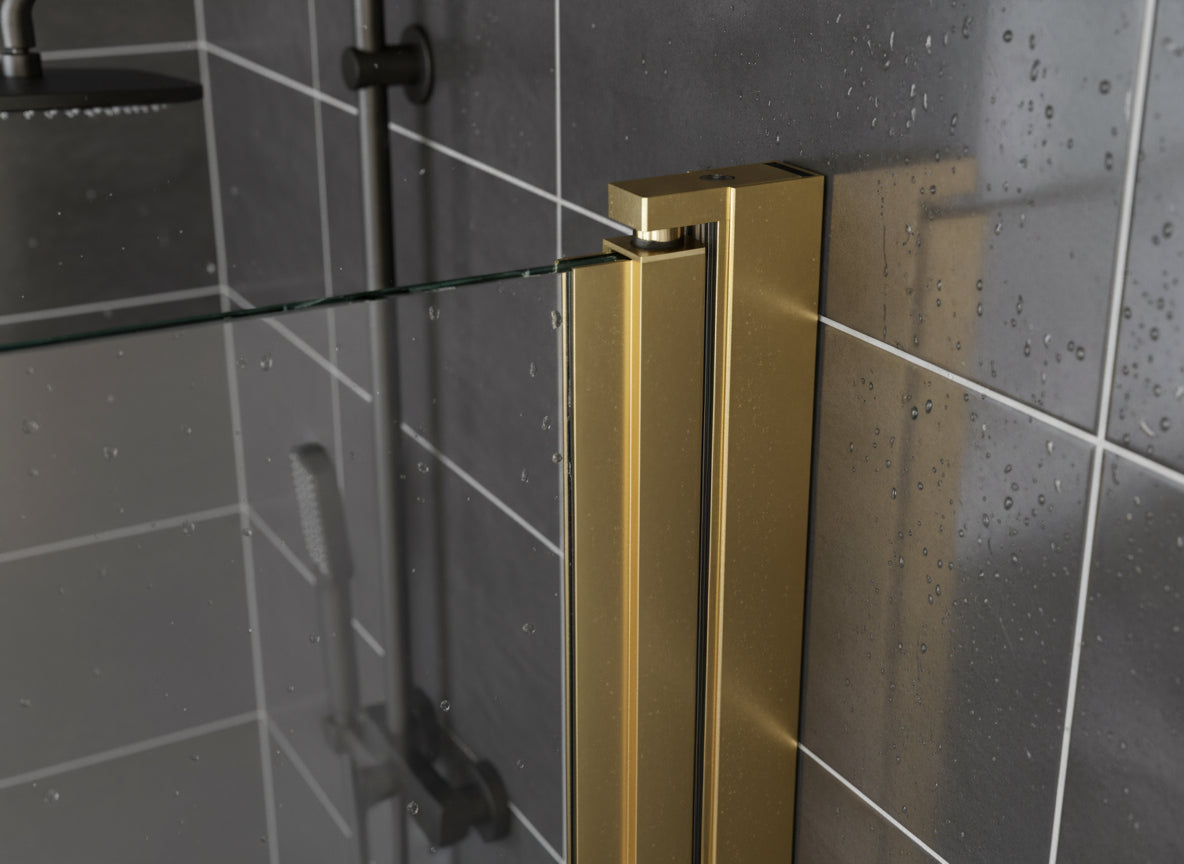

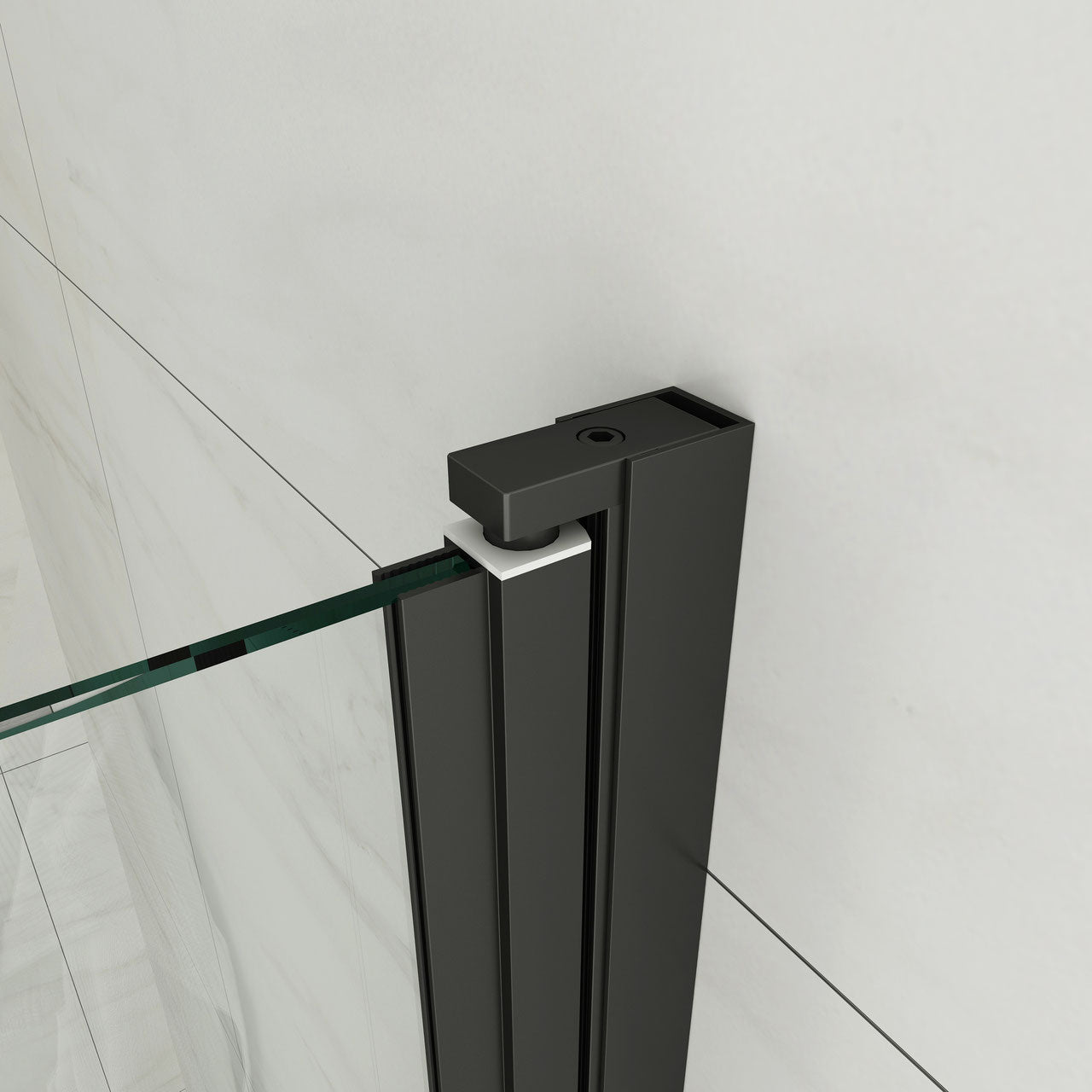

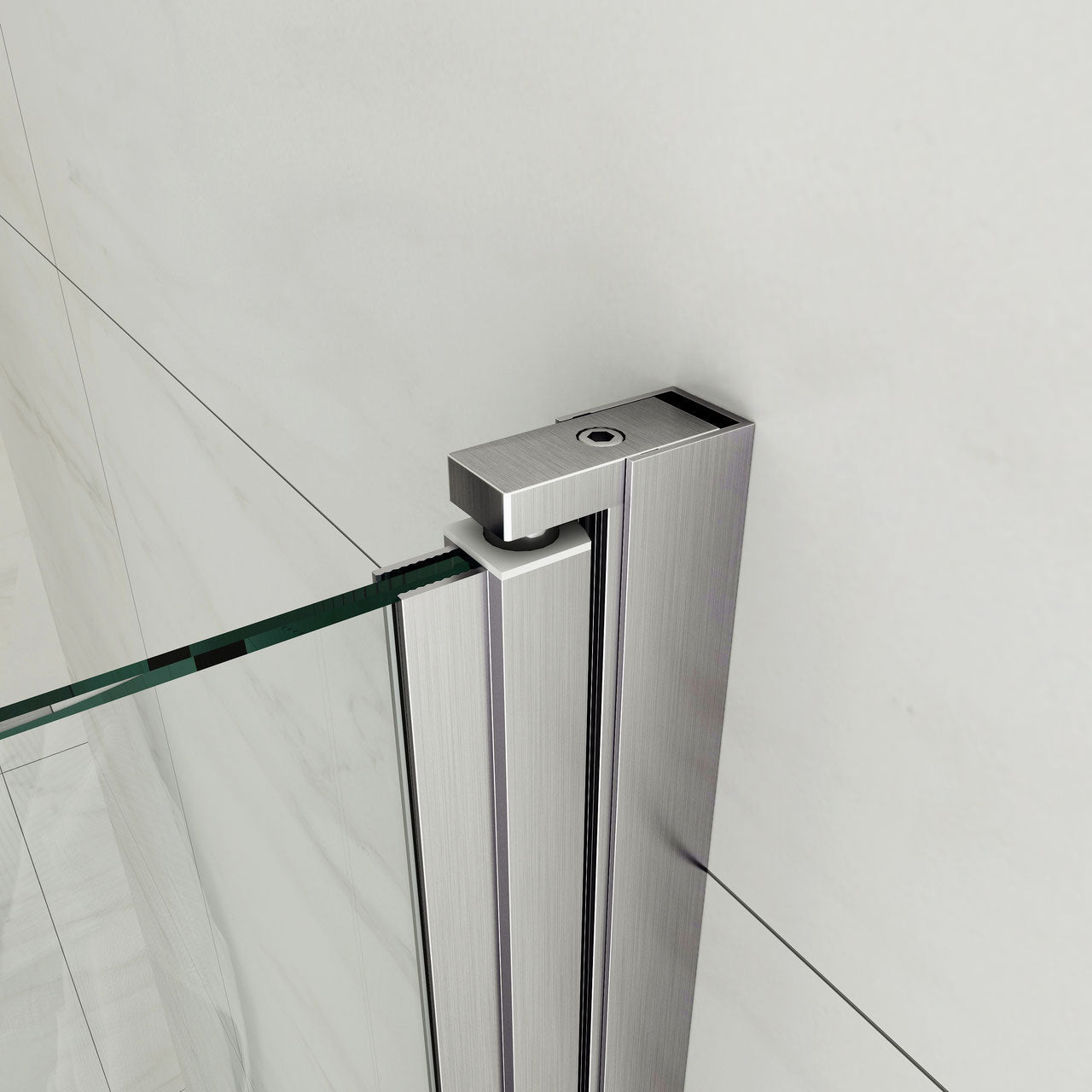

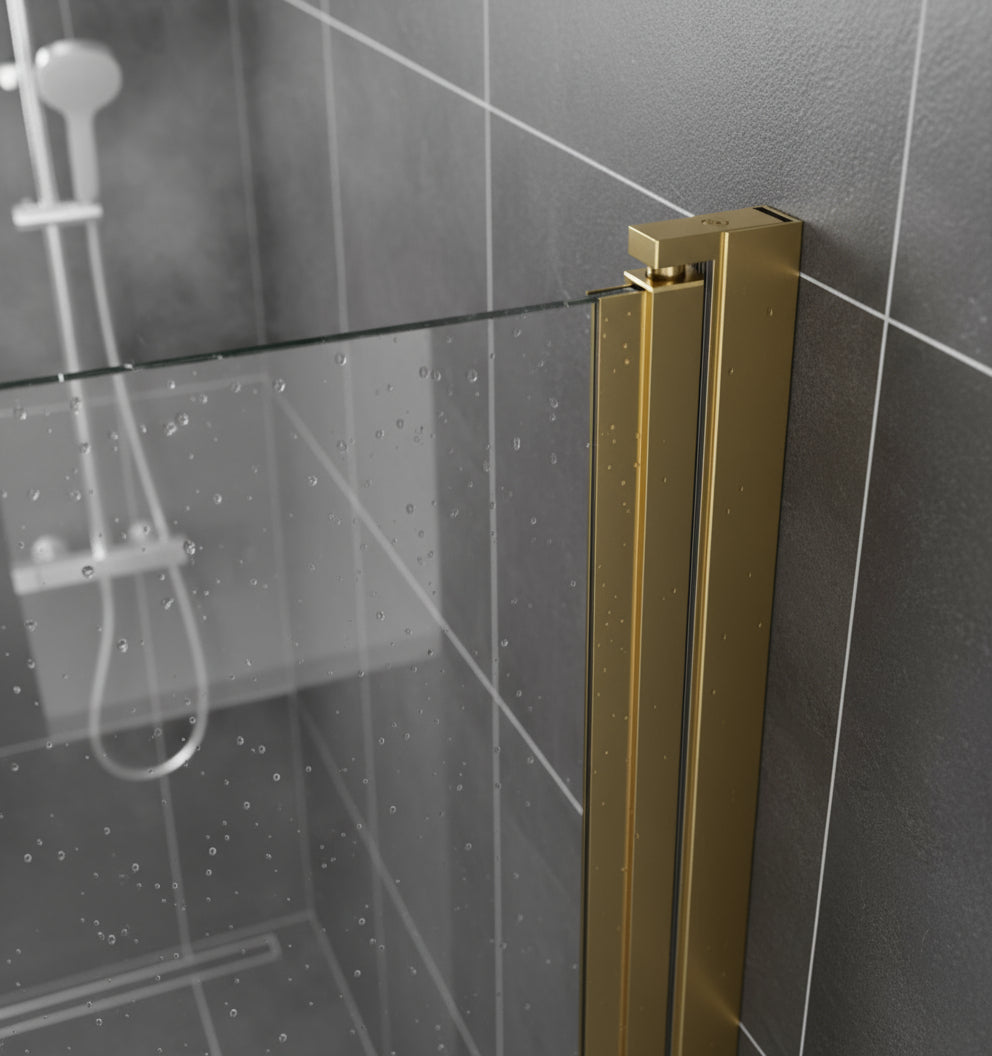

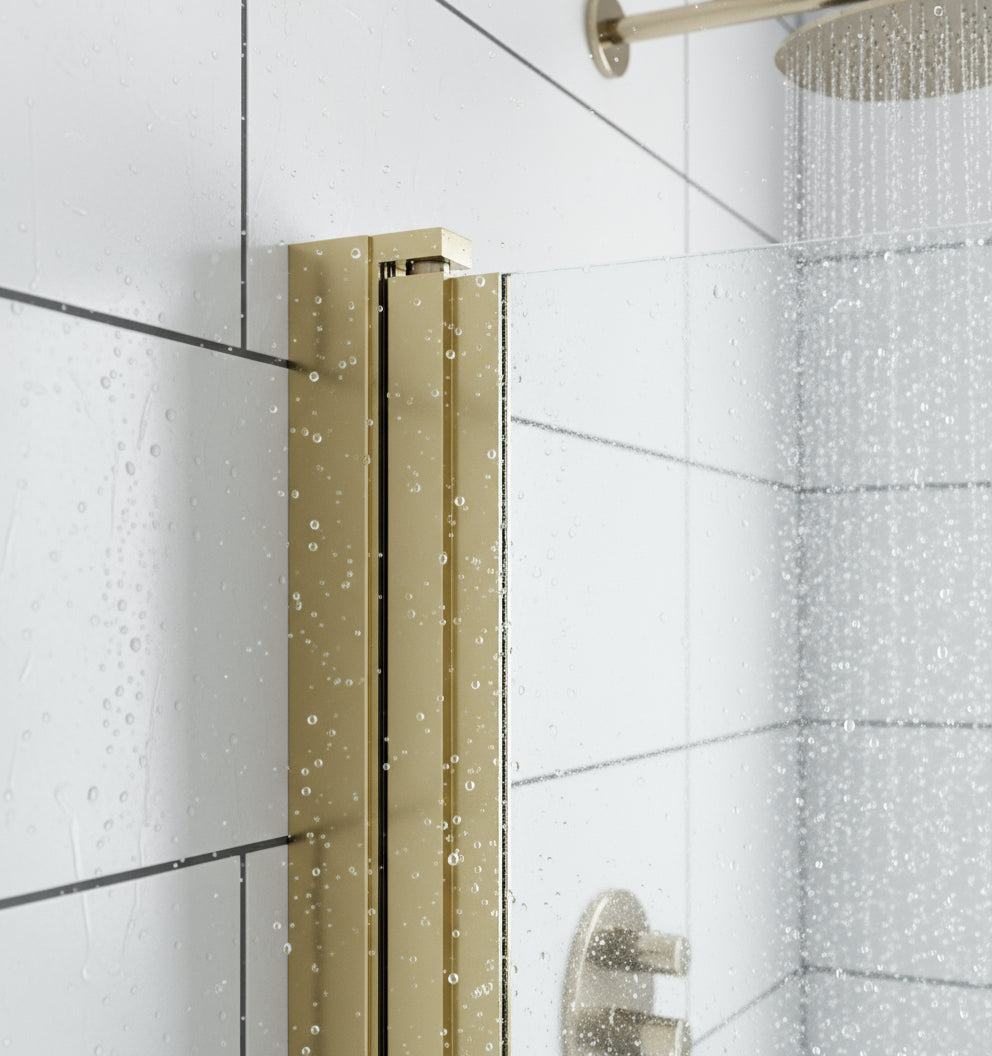

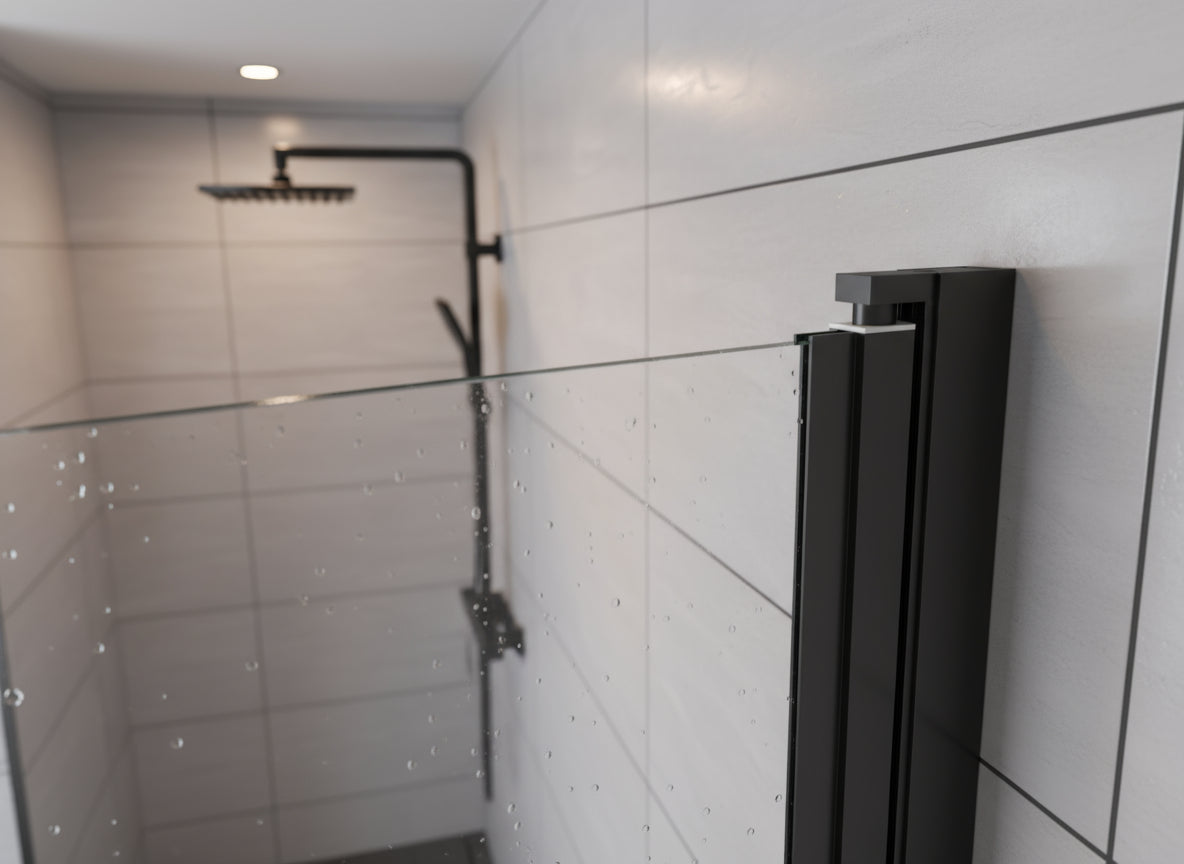

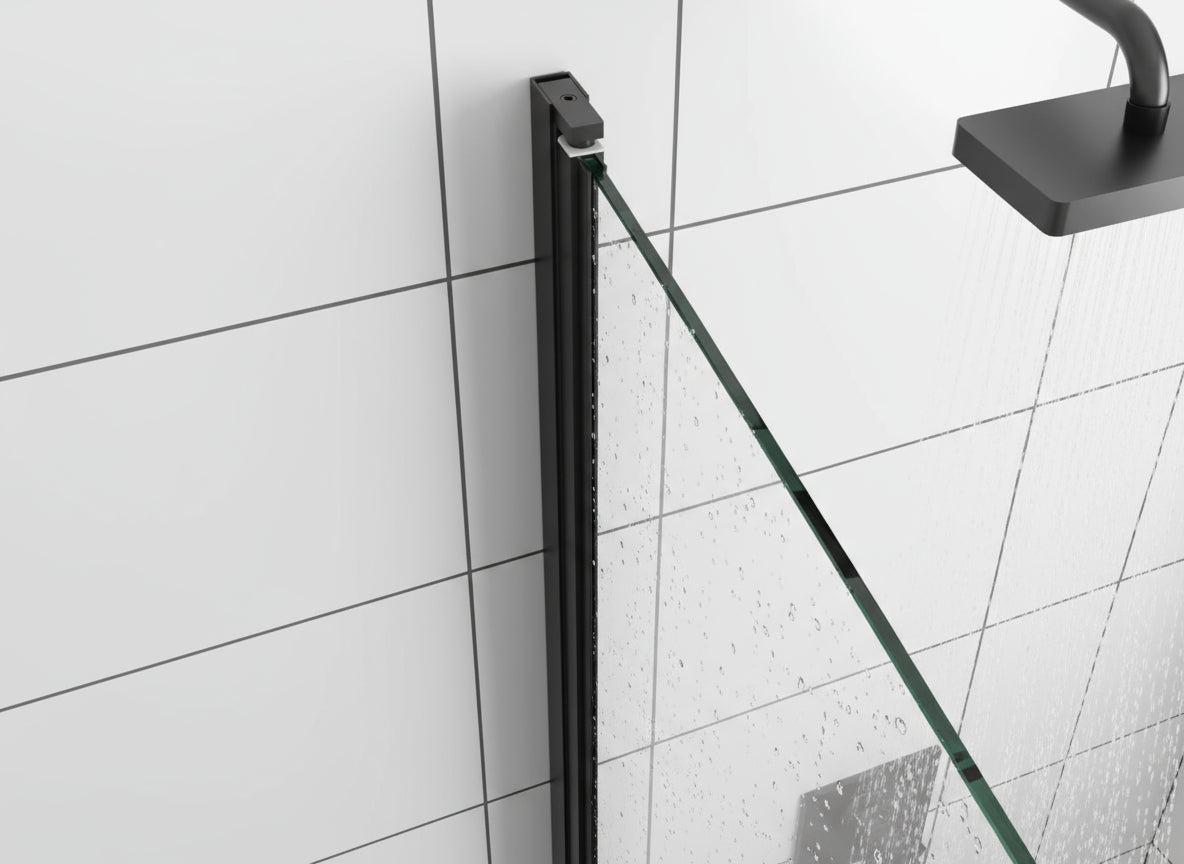

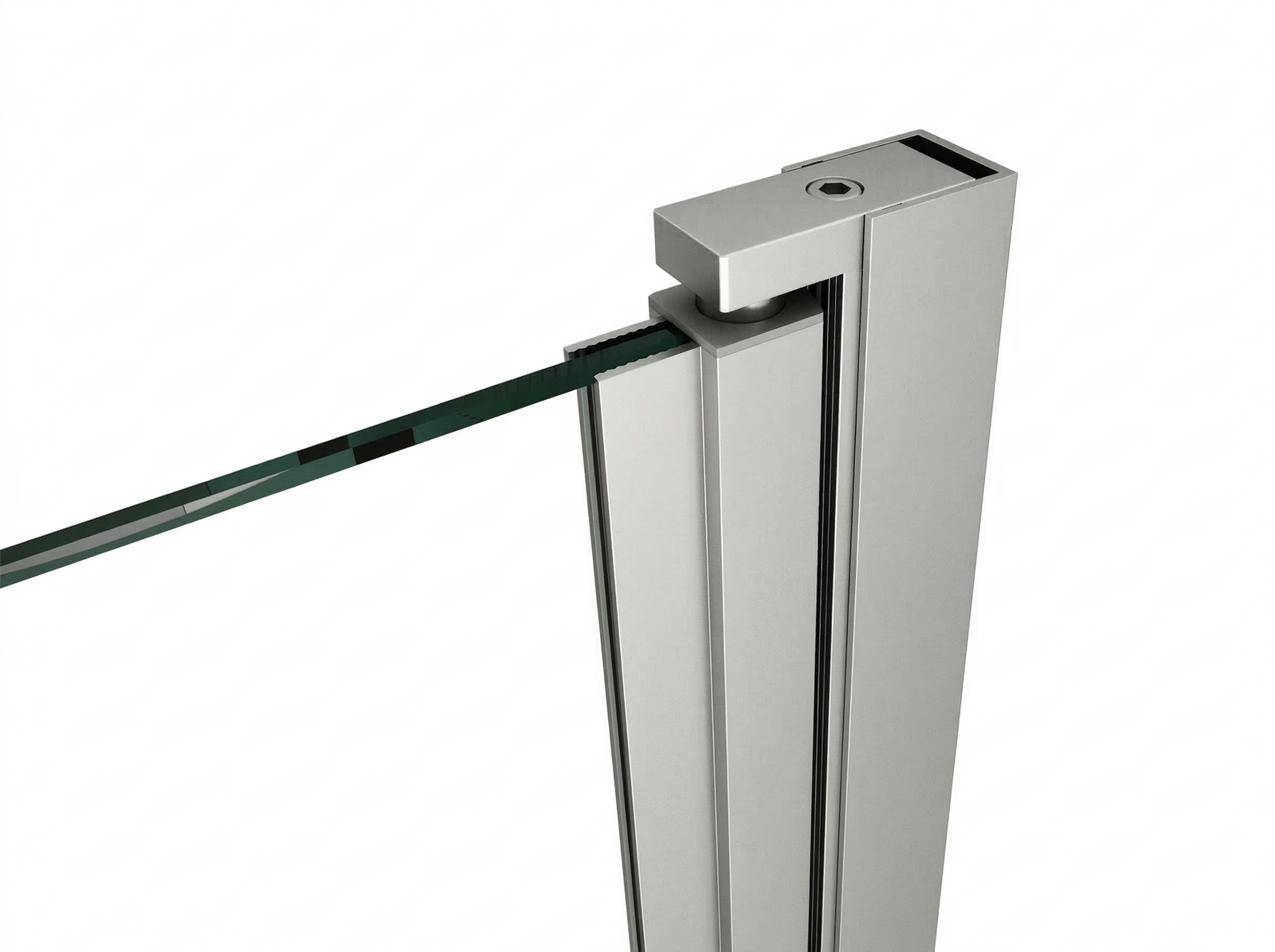

• Vier Oberflächen: Chrom-Design, Silber matt eloxiert, Schwarz matt, Goldfarbig Messing matt.

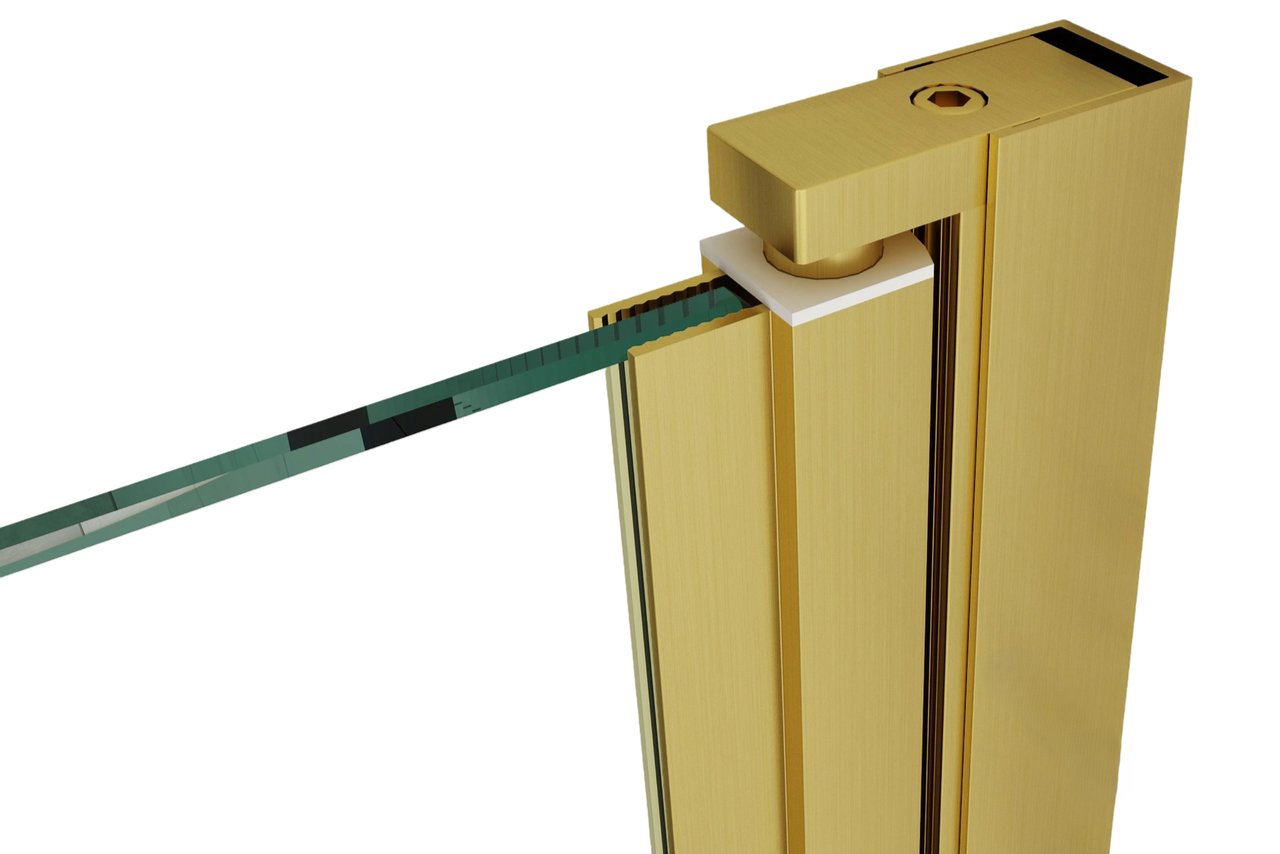

• Komplett-Set: Wandprofil + Zwischenprofil + Glasprofil + Endstücke und Zubehör.
• Max. Türbreite 900 mm bei max. 25 kg – abdeckend für die meisten Standard-Duschabmessungen.

Was die Hebe-Senkmechanik bewirkt

Bei einer Pendeltür ohne Hebe-Senk-Funktion schleift die untere Dichtung bei jedem Öffnen und Schließen über den Boden. Das führt über die Zeit zu Verschleiß an der Dichtung und zu Kratzern auf der Duschwanne oder den Fliesen. Die Emily löst dieses Problem elegant: Im geschlossenen Zustand sitzt die Tür in ihrer tiefsten Position, und die Bodendichtung liegt dicht am Boden an. Sobald Sie die Tür öffnen, hebt die Mechanik die Tür um ca. 4 mm an. Die Dichtung schwebt jetzt knapp über dem Boden und gleitet berührungsfrei. Beim Schließen senkt sich die Tür wieder in die Ausgangsposition.

Zusätzlich hat die Emily eine beidseitige Feststellung bei 90°: Die Tür rastet sowohl bei 90° nach innen als auch bei 90° nach außen ein. Sie bleibt also in der vollständig geöffneten Position stehen und fällt nicht von selbst zu.

Variables Profil – Wandunebenheiten ausgleichen

Badezimmerwände sind selten perfekt gerade. Die Emily berücksichtigt das mit einem variablen Profil, das Wandunebenheiten von ± 8 mm ausgleicht. Das Wandprofil und das Zwischenprofil lassen sich relativ zueinander verschieben, sodass Sie die Glastür auch an einer leicht schiefen oder welligen Wand exakt lotrecht ausrichten können. In der Praxis bedeutet das: Sie können die Emily auch an Altbau-Wänden montieren, ohne die Wand vorher aufwändig begradigen zu müssen.

Technische Daten

• Produkt: Drehbares Duschtür-Wandprofil Emily mit Hebe-Senkmechanik
• Artikelnummer: 41.0901.200
• Glasstärke: 6 mm Einscheiben-Sicherheitsglas (ESG, nicht im Lieferumfang)
• Türart: 180° Pendeltür (90° nach innen + 90° nach außen)
• Hebe-Senkmechanik: ± 4 mm
• Feststellung: beidseitig bei 90°
• Wandausgleich: ± 8 mm (variables Profil)

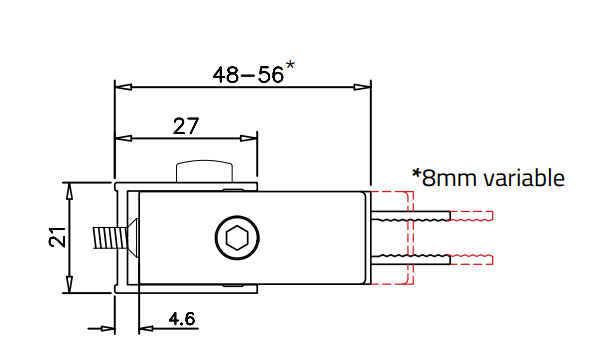

• Glasabzugsmaß Breite: ca. 52 mm (von 48 bis 56 mm)
• Glasabzugsmaß Höhe: ca. 25 mm (davon ca. 10 mm unten für Bodendichtung)
• Max. Türbreite: 900 mm (Ausladung max. 800 mm)

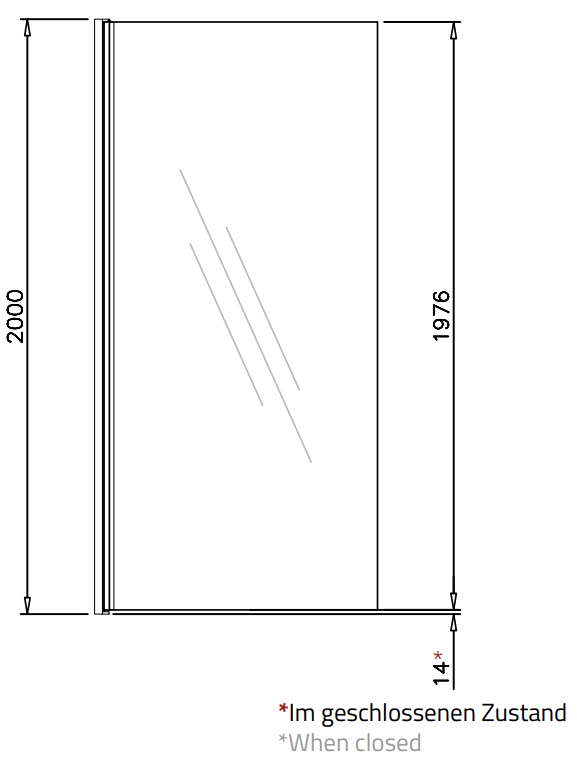

• Max. Türhöhe: 1976 mm
• Max. Türgewicht: 25 kg
• Profillänge: 2000 mm
• Verfügbare Oberflächen: Chrom-Design, Silber matt eloxiert, Schwarz matt, Goldfarbig Messing matt
• Lieferumfang: 1× Wandprofil, 1× Zwischenprofil mit Bürstenleisten, 1× Glasprofil, Zubehör-Set inkl. Endstücke

Glasbestellung und Vorbereitung

Das Glas ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Bestellen Sie 6 mm ESG (Einscheiben-Sicherheitsglas) und beachten Sie dabei die Glasabzugsmaße: In der Breite ca. 52 mm (von 48 bis 56 mm) und in der Höhe ca. 25 mm (davon ca. 10 mm unten für die Bodendichtung).

Wichtig: Die Glasscheibe wird in das drehbare U-Profil eingeklebt, nicht eingeklemmt. Verwenden Sie dafür transparentes Sanitärsilikon (z.B. OTTO S100) oder einen dünnflüssigen Polymerkleber. Das Einkleben sollte mindestens 2 Tage vor der Endmontage der Duschtür erfolgen, damit der Kleber vollständig aushärten kann.

Geeignete Duschkonfigurationen

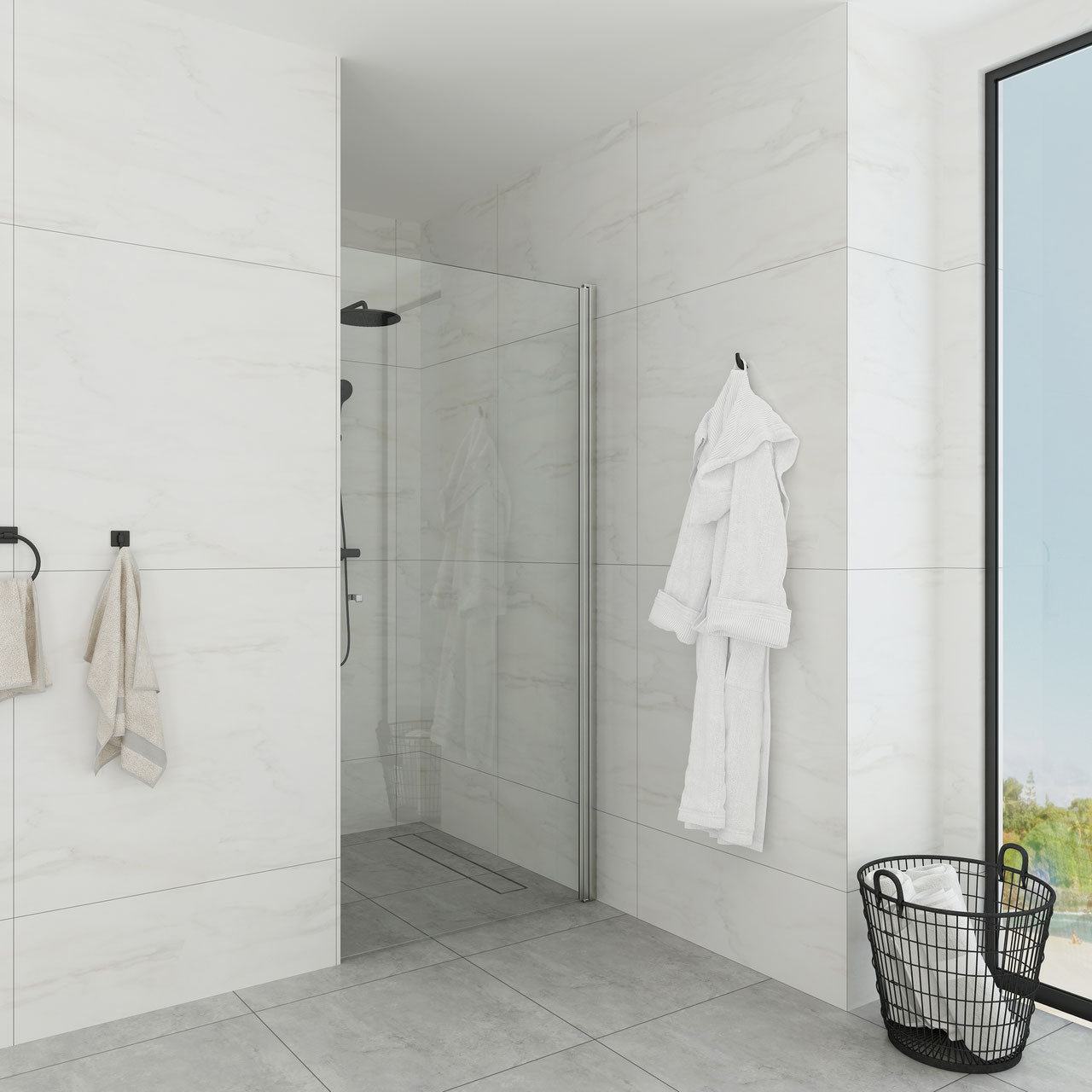

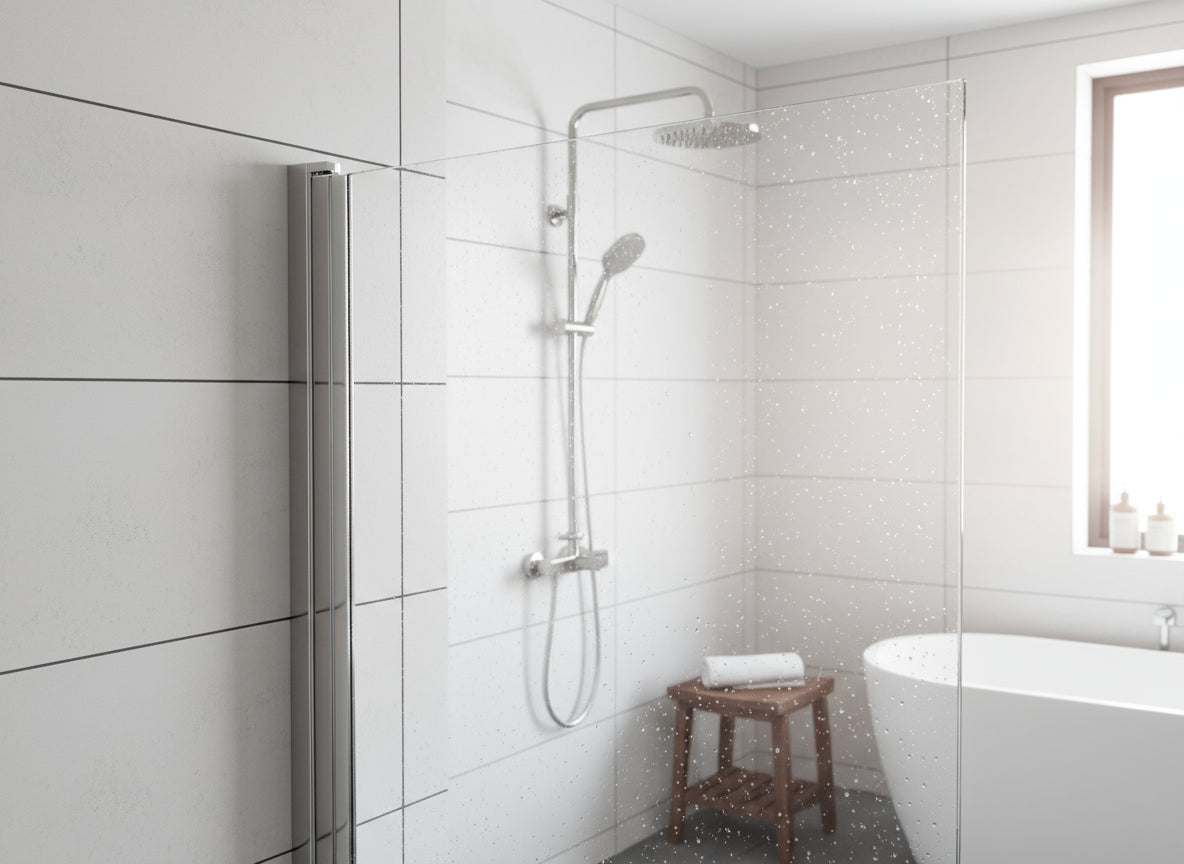

Die Emily ist vielseitig einsetzbar. Typische Anwendungen sind Nischenduschen (Tür zwischen zwei Wänden), Eckduschen (Tür an Seitenscheibe, die Emily bildet die Wandseite), Badewannenabtrennungen (Tür neben der Badewanne), Walk-in-Duschen mit schwenkbarer Tür und U-Form-Duschen. Die maximale Türbreite (Ausladung) von 800 mm und das Gewichtslimit von 25 kg decken dabei die meisten Standard-Duschabmessungen ab. Für zweiflügelige Duschen (z.B. Eckdusche mit zwei Drehtueren) benötigen Sie zwei Emily-Sets.

Einbau und Anwendung

Bestimmen Sie zunächst die Position des Wandprofils an der Wand und richten Sie die Wand-Lotrechte aus. Prüfen Sie vor dem Bohren, ob in der Wand Versorgungsleitungen verlaufen. Bohren Sie mit einem passenden Bohrer (Glas- und Fliesenbohrer in der Dusche, Steinbohrer im Baustoff dahinter) und setzen Sie die Dübel ein.

Verschrauben Sie das Wandprofil und gleichen Sie eventuelle Wandunebenheiten über das variable Profil aus. Kleben Sie die 6 mm ESG-Glasscheibe gemäß der Anleitung in das Glasprofil ein und lassen Sie den Kleber mindestens 2 Tage aushärten. Setzen Sie das Glasprofil mit Glas in das Zwischenprofil ein und hängen Sie alles in das Wandprofil. Prüfen Sie die Hebe-Senk-Funktion und die beidseitige Feststellung bei 90°.

Empfehlung zur Wandabdichtung: Im fertig gefliesten Bestand sind das DENSABAND Bohrlochset mit TOX Aqua Stop Pro Dübeln die normgerechte Lösung gegen eindringendes Wasser an den Befestigungsbohrungen.

Passende Produkte

Für den unteren Abschluss eignet sich die Schleiflippendichtung Art.Nr. 5102 (Schleiflippe + Abtropfleiste, 11–14 mm Spaltmaß). Da die Emily eine Pendeltür ermöglicht (öffnet in beide Richtungen), sind senkrechte Ballondichtungen wie die Streifdichtung mit Ballon Art.Nr. 5042 die richtige Wahl für die Glas-Glas-Verbindung. Als Klebstoff zum Einkleben der Glasscheibe empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent. Für 8 mm Glas statt 6 mm ist das drehbare Wandprofil NLO60 (eckig 1900 mm) die Alternative. Als Pendeltürbänder ohne Wandprofil sind die Bellagio-Bauteile BEL344 (Glas-Wand 90°), BEL380 (Glas-Glas 180°) und BEL392 (Glas-Glas 90°) im Sortiment, mit Hebe-Senk auch die Lugano LUG044 und die Nobiallo N0B044. Als 6 mm ESG-Sicherheitsglas in Wunschmaß finden Sie die passende Glasscheibe in unserem Sortiment.

Montageanleitung Emily (pdf-Datei)
