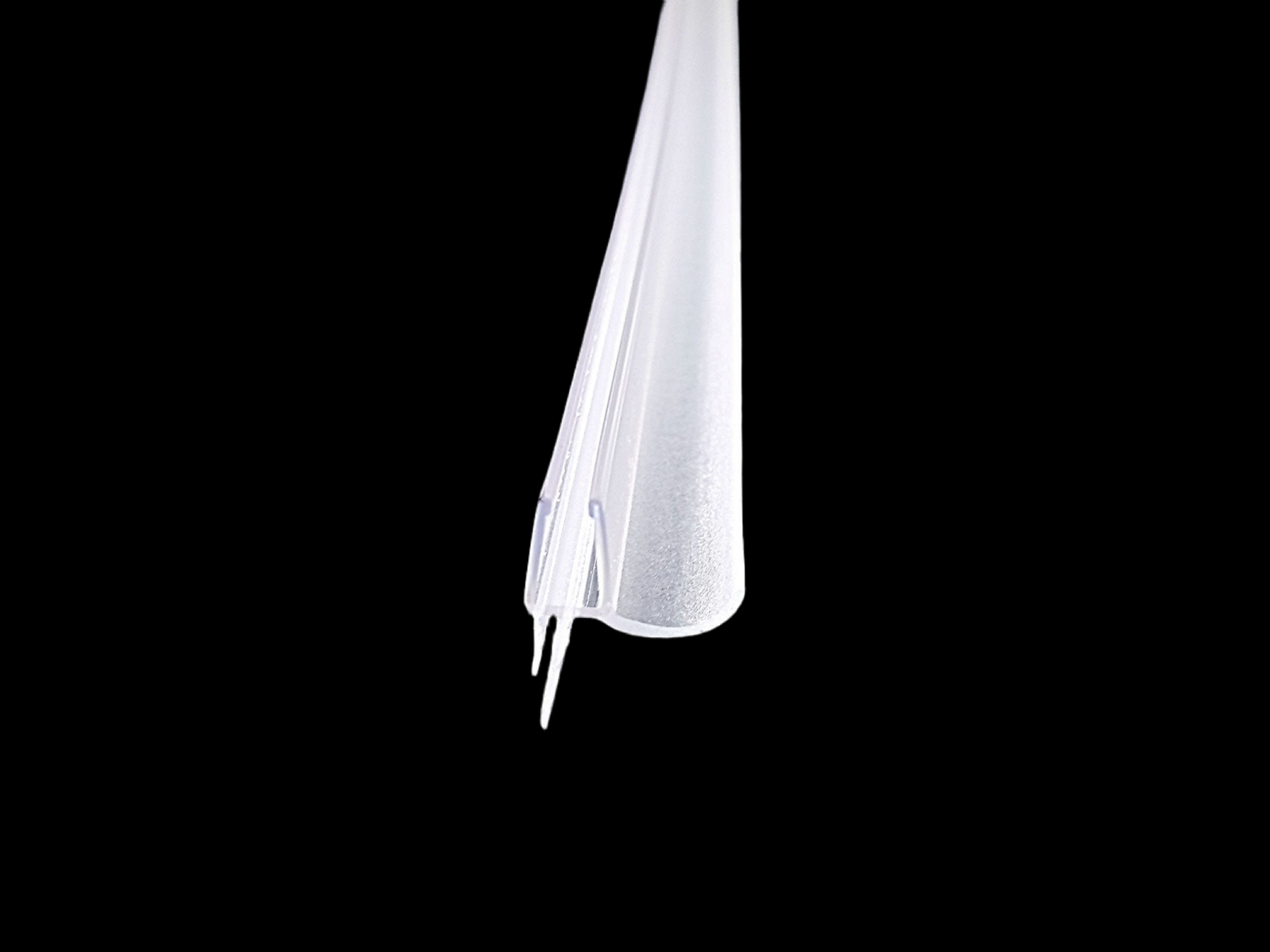

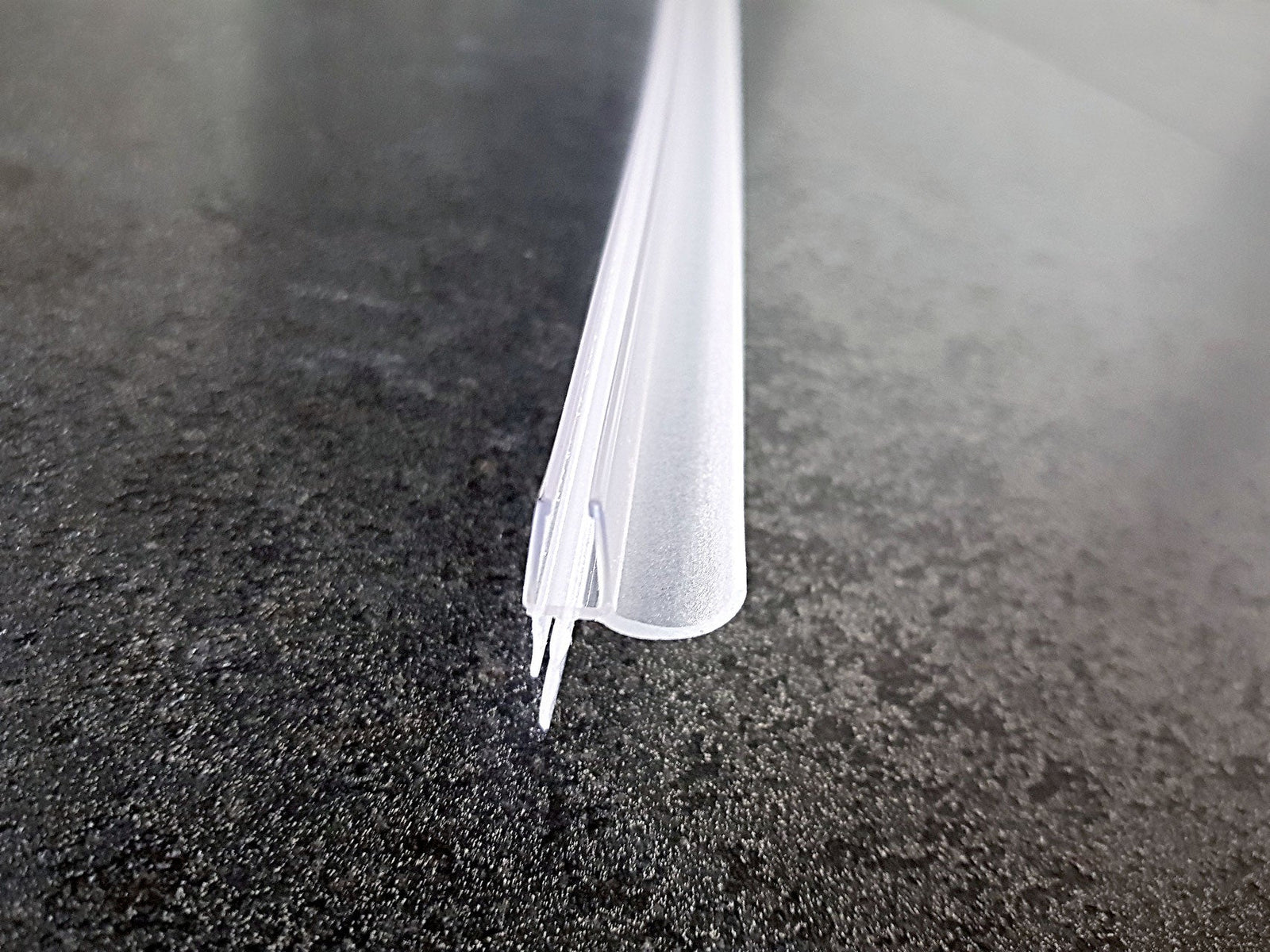

Sonderdichtung 4612 – Rinnenform, kürzbare Lippe, 5 mm Glas

Sonderdichtung mit Rinnenform-Abtropfleiste und kürzbare Lippe – speziell für 5 mm Glas

Glasduschen mit 5 mm Glasdicke sind seltener als Modelle mit 6 oder 8 mm Glas, aber sie existieren – und sie brauchen Dichtungen, deren U-Schiene exakt auf 5 mm zugeschnitten ist. Die Art.Nr. 4612 ist die 5 mm-Variante der bewährten Bodendichtung 3249 (für 6/8 mm Glas): Sie kombiniert eine Abtropfleiste in Rinnenform mit einer kürzbare Dichtlippe und deckt dadurch zwei verschiedene Spaltmaß-Bereiche mit einer einzigen Dichtung ab.

Zwei Spaltmaße in einer Dichtung

Im Lieferzustand hat die Dichtung eine lange Dichtlippe, die ein Spaltmaß von ca. 15 mm abdeckt. An der Lippe befindet sich eine deutlich sichtbare Sollschnittstelle (Knickstelle). Schneiden Sie die Lippe an dieser Stelle mit einer Schere oder einem Cuttermesser ab, erhalten Sie eine kurze Lippe für Spaltmaße von ca. 5–8 mm.

Dieses Zwei-in-Eins-Prinzip ist besonders praktisch bei 5 mm Glas, weil die Auswahl an passenden Bodendichtungen für diese Glasstärke ohnehin begrenzt ist. Sie bestellen eine Dichtung und entscheiden erst bei der Montage vor Ort, ob Sie die Lippe kürzen oder nicht.

Die Rinnenform – Auffangen statt Ableiten

Oben an der U-Schiene sitzt die Abtropfleiste in Rinnenform. Anders als ein flacher Wasserabweiser fängt die Rinne das Wasser, das an der Glasfläche herunterläuft, regelrecht auf und leitet es nach innen in den Duschbereich ab. Das ist besonders wirksam, weil die kritischste Stelle bei jeder Bodendichtung dort liegt, wo das Wasser von der Glasfläche auf den Dichtungsbereich trifft.

In Verbindung mit einem Schwallprofil am Boden zeigt die 4612 ihre größte Stärke: Die Rinne gleitet beim Öffnen der Duschtür sicher über das Schwallprofil hinweg, ohne hängen zu bleiben. Zusammen ergibt sich ein effektives Spaltmaß von ca. 22 mm (Dichtung plus Schwallprofil).

Technische Daten

• Einbauposition: waagrecht, untere Glaskante (Bodendichtung)
• Glasstärke: nur 5 mm (Sonderdichtung)
• Erhältliche Länge: 98,5 cm
• Material: transparentes PVC-Dichtungsprofil
• Herstellung: Made in Germany
• Artikelnummer: 4612

Spaltmaße

• Mit langer Lippe (ungekürzt): ca. 15 mm
• Nach Kürzen an der Sollschnittstelle: ca. 5–8 mm
• Mit Schwallprofil (ungekürzt): ca. 22 mm

Einbau

Messen Sie den Abstand zwischen Glasunterkante und Oberkante der Duschwanne bzw. des Fliesenbodens. Liegt Ihr Spaltmaß bei ca. 15 mm, verwenden Sie die Dichtung im Lieferzustand. Liegt es bei ca. 5–8 mm, schneiden Sie die lange Lippe an der sichtbaren Knickstelle (Sollschnittstelle) ab. Der Schnitt gelingt sauber und gleichmäßig, weil die Knickstelle als Führung dient.

Schieben Sie die Dichtung auf die untere Glaskante auf. Die Rinnen-Abtropfleiste zeigt dabei zur Duschinnenseite. Bei Bedarf in der Länge zuschneiden.

Hinweis zur Länge

Die 4612 ist ausschließlich in 98,5 cm Länge erhältlich. Bei Duschtüren, die breiter als 98,5 cm sind, benötigen Sie zwei Stück. Für 5 mm Glas gibt es keine 200 cm Variante dieser Dichtung.

Wichtiger Hinweis zur Glasdicke

Die 4612 ist ausschließlich für 5 mm Glas konstruiert. Sie passt nicht auf 4, 6 oder 8 mm Glas. Die U-Schiene ist exakt auf 5 mm Glasdicke zugeschnitten, um einen festen und sicheren Sitz zu gewährleisten. Messen Sie Ihre Glasdicke vor der Bestellung – bei Unsicherheit hilft ein Messschieber.

Wenn Sie 6 oder 8 mm Glas haben und die gleiche Konstruktion (Rinnenform + kürzbare Lippe) suchen, ist die Art.Nr. 3249 das passende Gegenstück – technisch identisch aufgebaut, aber für 6 und 8 mm Glas.

Weitere Bodendichtungen für 5 mm Glas

Für Glasduschen mit 5 mm Glasstärke gibt es im Sortiment eine begrenzte, aber gezielte Auswahl an Bodendichtungen. Neben der 4612 finden Sie die Art.Nr. 424 (Schleiflippendichtung mit Wasserabweiser, 10–13 mm) als Alternative für feste Spaltmaße. Für gebogene Viertelkreisduschen mit 4–5 mm Glas gibt es die Art.Nr. 4269G und die Art.Nr. 4269-G86.

Passende Produkte

Ein Schwallprofil am Boden ergänzt die 4612 optimal – die Rinne der Dichtung gleitet sauber über das Profil. Senkrechte Dichtungen für die Seiten Ihrer Dusche finden Sie ebenfalls im Sortiment für 5 mm Glasdicke. Glasreiniger und Nano-Beschichtungsmittel finden Sie ebenfalls in unserem Sortiment.
